全光网产品解决方案整理-华三系列

一、办公室场景

1、方案概述

企业办公网络是企业员工日常处理工作的重要载体，公司领导、研发、生产、财务、供应链、行政等各部门均需要办公网络来承载日常的工作，办公网络质量的好坏对企业正常运营起到了至关重要的作用。

2、方案需求

企业办公网所面临的主要挑战：

1、业务对网络要求更高
随着云化办公、WiFi 6/7、高清会议、AR/VR等业务或应用的普及，企业办公网对网络要求越来越高。

2、人员移动，随时随地接入
随着企业规模越来越大，多园区、异地园区的互访频繁，要求网络能够满足随人员移动而访问资源的权限保持不变。

3、网络接入点持续增多，布线成本和难度都在不断升高
传统网络，铜线布线距离长，数量多，桥架压力大，布线成本也越来越高。

4、运维管理效率无法满足业务需求
网络规模不断增大，传统运维方式效率低，故障响应慢，很难满足业务快速发展的需要。

企业办公网的业务特点：
1、业务体验依赖高质量网络
远程办公、高清视频会议、AR/VR等业务对网络质量要求高，除自身对带宽和时延有较高要求外，还需要保证业务不受其他流量的影响。

2、承载业务种类多、需求变化快
企业办公网需要满足日常的办公自动化、开发、测试、即时通讯等多种业务需求，带宽比较难以准确预估，并且随着企业的发展和办公自动化软件的升级，对网络的需求也会随之变化。

3、东西向、南北向流量并存
业务云化是大的趋势，企业大多数业务已经从本地转移到云上。但办公场景下的文件共享、文件打印、投屏等等业务，依然需要终端间进行东西向相互访问。

3、实践案例

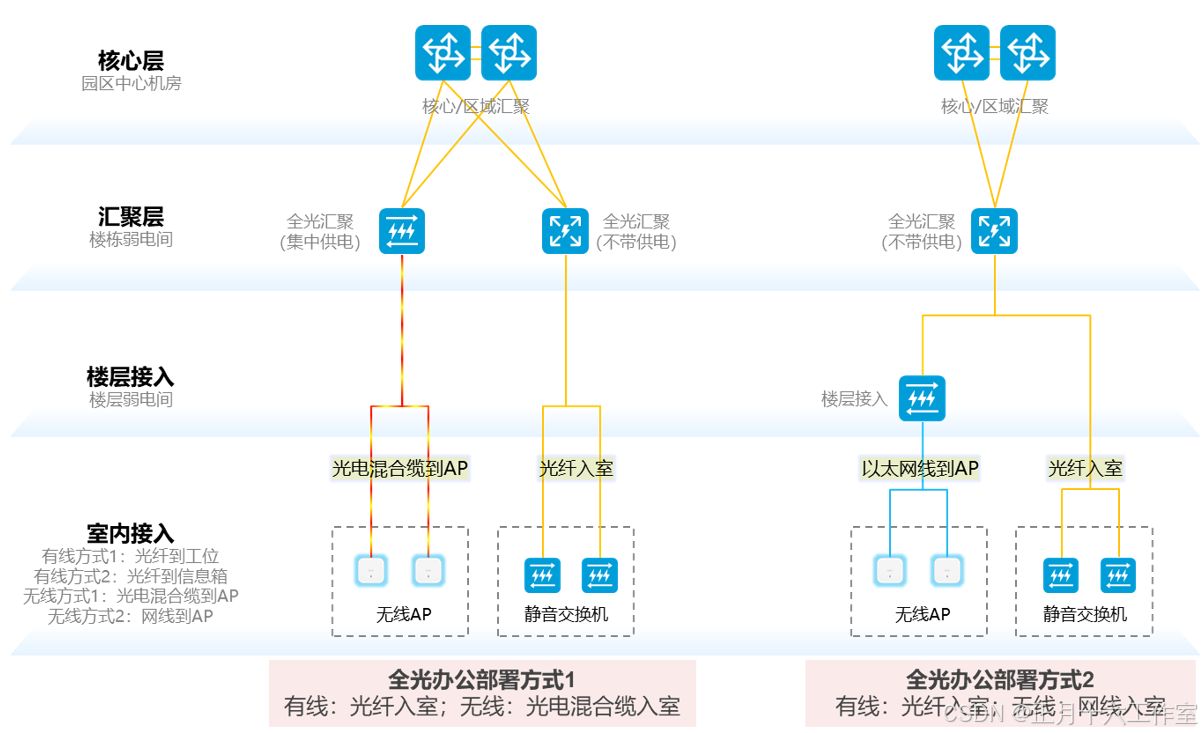

在这里插入图片描述

图1 全光办公网逻辑架构示意图

如图1所示，有线接入部分，信息点密集，布线数量多，统一采用光纤入室方式部署，可以将入室静音交换机放入信息箱，或者部署到办公桌下方或侧面。无线接入部分，信息点分散，可以在楼栋弱电间部署支持集中供电的全光汇聚交换机，无线AP可以通过光电混合缆远程供电。如果无线AP数量多，也可以在楼层弱电间部署普通POE接入交换机，通过以太网线接入无线AP。

4、相关产品

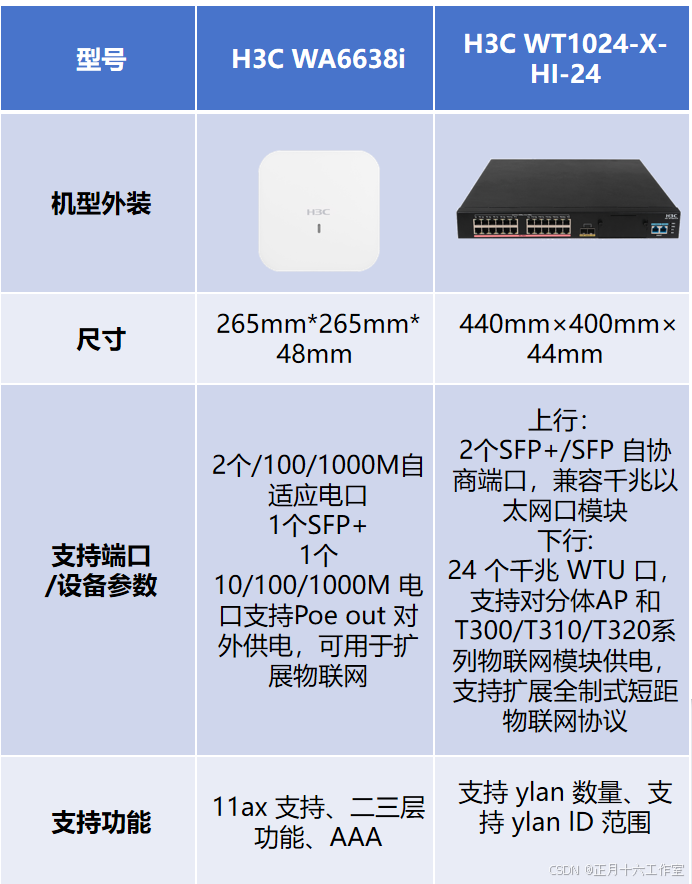

在这里插入图片描述

图2 产品介绍 ## 5、方案价值 1、极简部署云数据中心网络端到端自动化，实现业务分钟级上线，业务变更秒级感知，网络与安全策略自动跟随。

2、智能运维
AI和大数据技术加持，深入洞察网络，通过对关键指标的监控和预测发现网络问题，并提供故障发现、诊断、处置的闭环。

3、意图网络
以用户的业务需求为中心，实现意图自动转换为网络配置。基于数字孪生网络，对业务网络变更进行事前仿真；支持事后验证方式对意图进行保障；结合智能分析，给出闭环手段，助力问题快速解决和闭环。实现业务意图全网络生命周期的自动化和智能化。

4、安全可信
利用多品牌、多形态的安全产品实现安全资源池化、服务化，与基于硬件实现的微分段配合，使数据中心网络更可信。

5、超宽无损
成熟的400G落地实践和方案，基于RoCE的SeerFabric无损以太网络，为您的数据中心提供超宽网络。

二、生产网场景

1、方案概述

生产网对企业的重要性不言而喻，新一代生产网除了要实现生产控制的自动化外，还会结合数字化技术，实现生产数据的实时采集和处理，为生产决策提供数据支撑。

2、方案需求

生产网所面临的主要挑战：

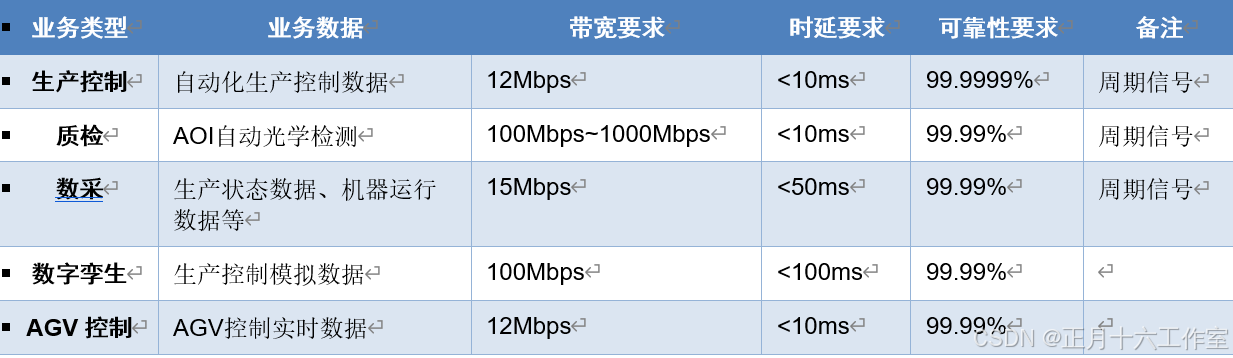

1、生产网对网络性能的要求不断提高。生产车间常见流量对带宽的要求如下：
在这里插入图片描述

图3 常见车间流量的网络性能要求

1、产线柔性调整，网络改造复杂
产线升级和柔性制造，都需要网络能快速满足柔性调整，而传统网络改造成本高，重新布线复杂。

2、空间跨度大，布线困难
车间、仓储的空间跨度一般都在几百米，网络所覆盖的面积越来越大，接入的终端数量也在持续增多。传统网络机柜+网线到信息点的方式，布线成本高，难度也越来越大。

3、环境恶劣，对网络可靠性影响大
粉尘、高温，以及生产设备所产生的电磁干扰等，都会对网络设备的可靠性造成很大影响。

4、运维效率低下
网络设备数量不断增多，传统手工方式效率低，排障周期长，无法满足车间7*24小时业务不间断的需要。

3、实践案例

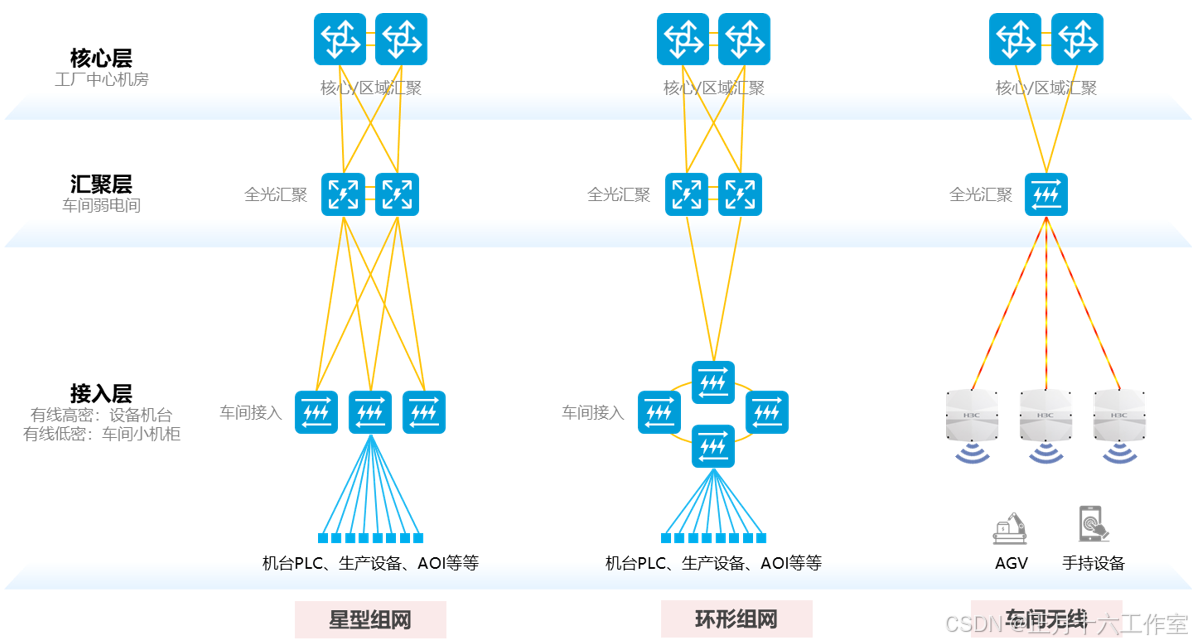

在这里插入图片描述

图4 全光生产网逻辑架构示意图

如图4所示，生产车间网络，汇聚设备一般部署在车间弱电间，一个车间只需一个弱电间。车间有线网络，根据车间实际环境，接入交换机可以直接机台安装，也可以采用小型化机柜/网络信息箱安装。车间无线网络，在车间弱电间部署支持集中供电的全光汇聚交换机，通过光电混合缆直供光AP，光电混合缆布线距离超过500米，很好满足长距布线需求。

4、相关产品

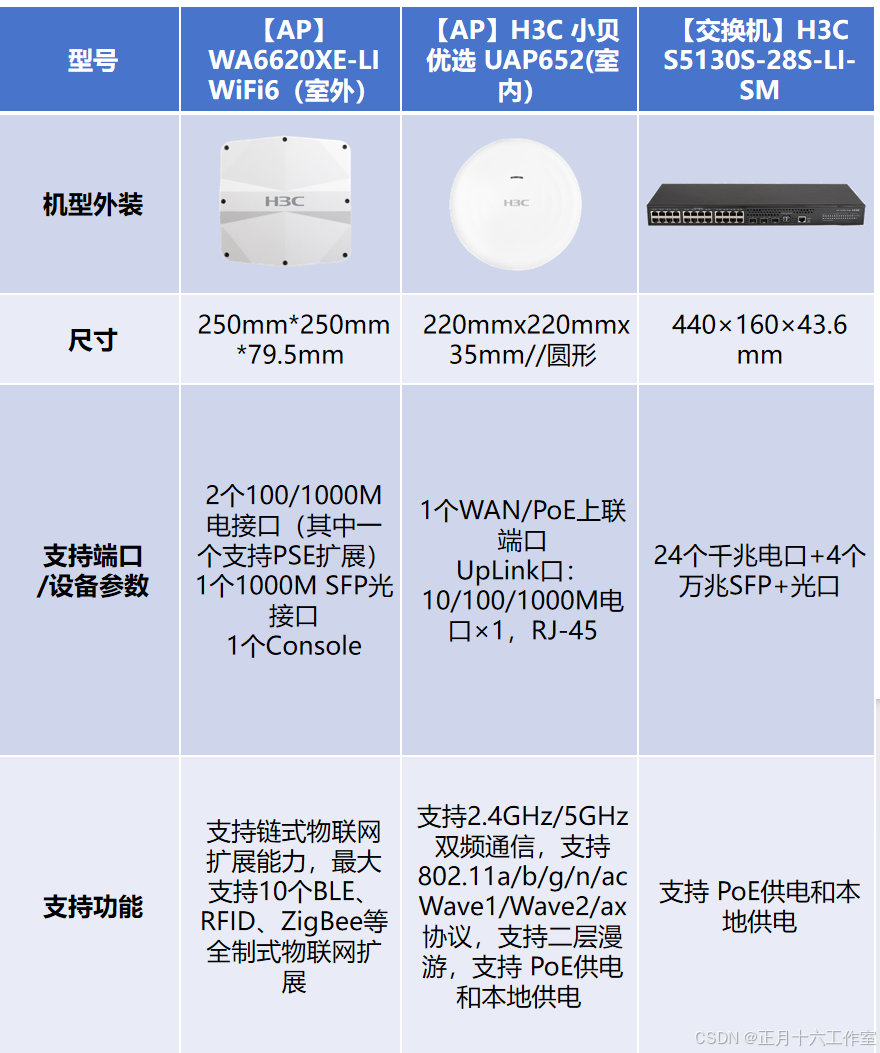

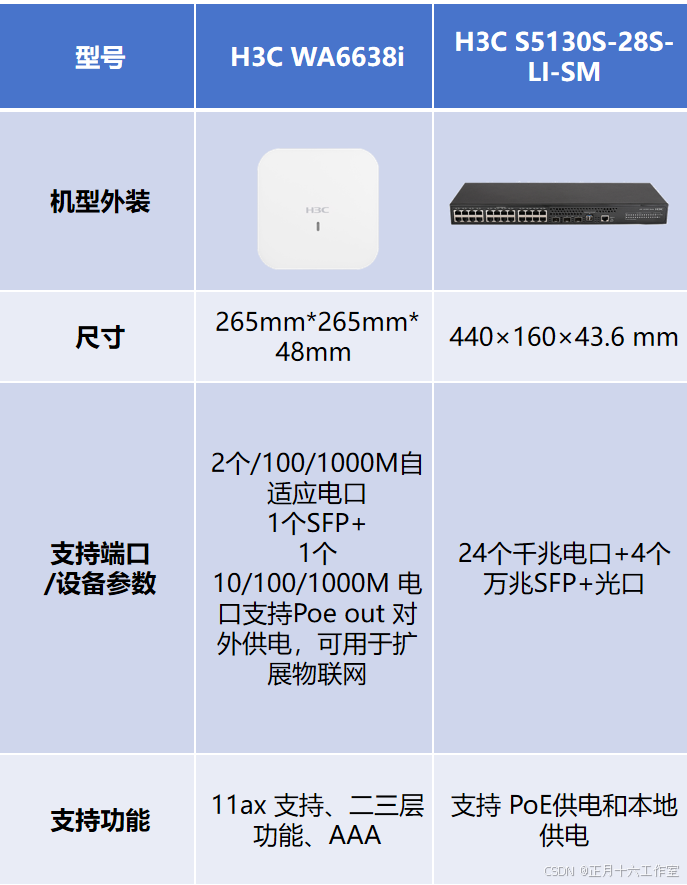

在这里插入图片描述

图5 产品介绍

5、方案价值

1、智能融合：AI
H3C SeerBlade提供智能网络下的超高算力，打造新一代融合智能的数据中心网络。

2、超宽：400G
H3C S12500R基于业界领先的400G平台，单槽最大支持48端口400G转发性能。

3、融合：多业务
H3C园区交换机具备融合AC、SDN、PON、融合安全等多业务融合能力。

三、安全防护网场景

1、方案概述

企业安防网包括办公区视频监控、生产车间视频监控、周界安防、停车管理等等。结合安防网布线距离长、接入信息点分散的特点，新华三全光网络在安防网采用无源光网络（PON）实现全园区的无死角视频监控覆盖。

2、实践案例

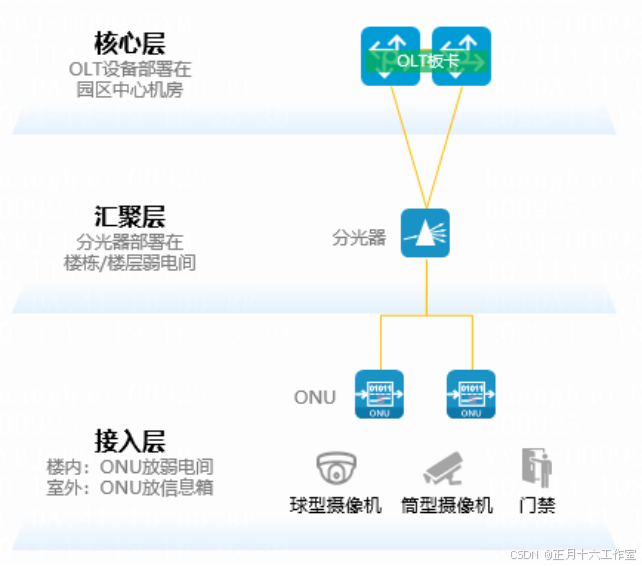

如图6所示，核心层的OLT设备部署在园区中心机房，汇聚层的无源分光器，需要根据ONU的数量和分布情况灵活部署，一般统一部署在楼内弱电间。接入层为ONU设备，对于室内场景，ONU一般部署在楼层弱电间，对于室外场景，一般通过信息箱将ONU部署在摄像头附近。
在这里插入图片描述

图6 全光安防网逻辑架构示意图

3、布线设计

室内场景部署方案
室内场景的监控摄像头，一般部署在办公楼的公共区域、生产车间等场所。
在这里插入图片描述

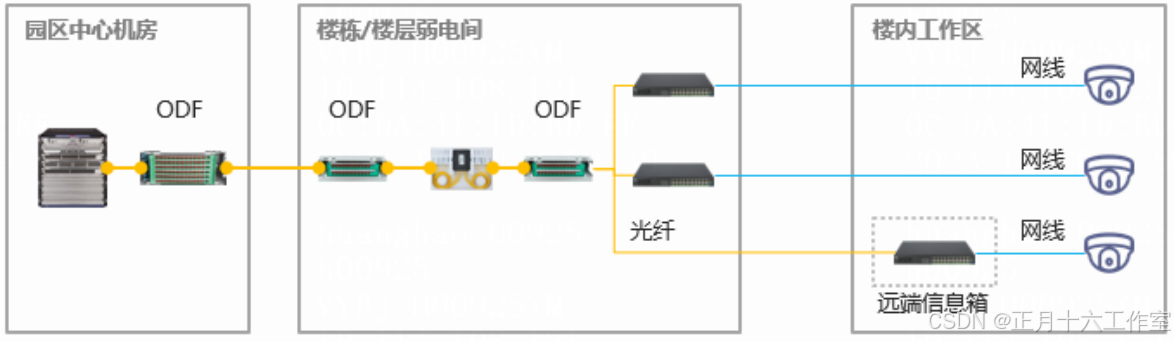

图7 全光安防网室内场景布线方案推荐

如图7 所示，对于室内场景，一般采用机架式分光器和ONU部署到楼层弱电间，对于距离较远的摄像头，也可以通过信息箱将ONU部署到摄像头附近，根据摄像头的数量和分布密度，可以选择8到24口ONU设备，摄像头由ONU通过网线POE的方式进行远程供电。

室外场景部署方案

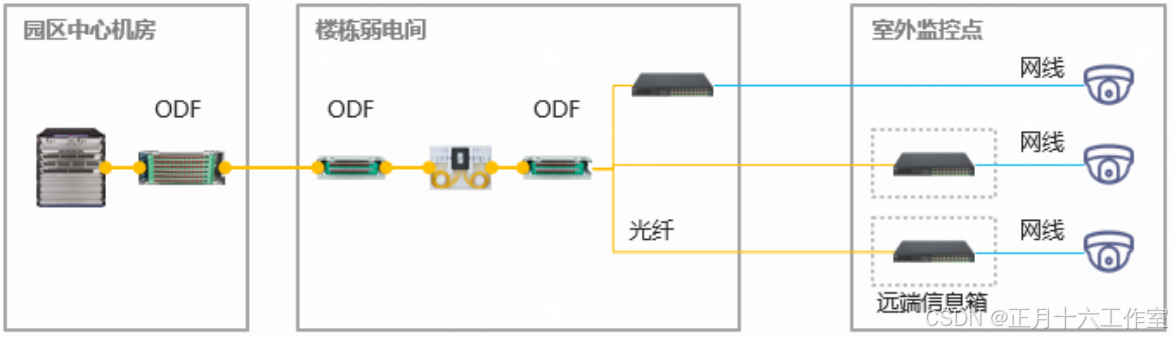

室外场景的监控摄像头，一般部署在园区周界、停车场、道路灯杆和楼外监控点等位置。
在这里插入图片描述

图8 全光安防网室外场景布线方案推荐

如图8 所示，对于室外场景，分光器一般采用机架式部署到就近楼栋弱电间或室外柜，ONU通常采用信息箱部署到摄像头附近，根据摄像头的数量和分布密度，采用4到8口ONU设备，摄像头由ONU通过网线POE的方式进行远程供电。

分光比设计

在这里插入图片描述

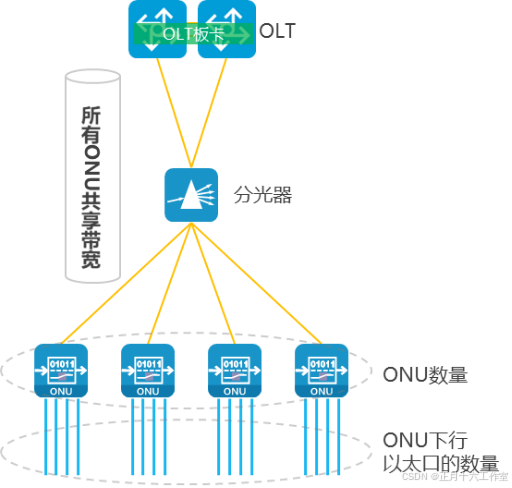

图9 分光比设计考虑的因素

分光比是指OLT一个下行接口接入ONU设备的最大数量，即，同一个分光器下接入ONU设备的最大数量。如图9所示，因同一个分光器下所有ONU共享带宽，在做分光比设计需要同时考虑的ONU的数量和ONU下行以太口的数量，需要保证在业务并发时，同一个分光器下所有ONU的所有下行口的带宽能够满足业务要求。在做网络规划时，通常会预留部分接口以备未来扩容，分光比设计时，需要按照最大的ONU接入数量和最大下行口使用数量进行计算。同一个分光器下每个下行口在流量并发时的平均可用带宽，即每个终端的可用带宽，可以按照如下公式进行计算：
