一、2.4GHZ频段信道规划
AP信道是指AP的工作频率,它是以无线信道作为传输媒介的数据信号传送通道。目前无限产品的工作频段为2.4GHZ(2.4到2.4835GHZ)与5GHZ(5.725~5.850GHZ)
为避免同频干扰,AP部署时可以对多个AP进行信道规划。信道规划的作用时减少信号冲突与干扰,通常选择水平部署或者垂直部署。

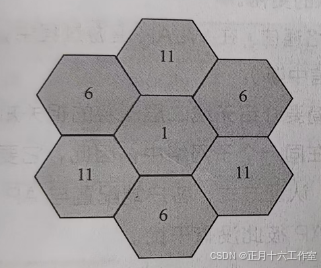

水平部署时,2…4GHZ信道规划如图1所示;
垂直部署时,2…4GHZ信道规划如图2所示.
当某个AP功率调大时,会出现部分区域有同频干扰,影响用户上网体验,这是可以通过调整无线设备的发射功率来避免这种情况发生。但是,在三维空间里,想在实际应用场景中实现任意区域无同频干扰时比较困难的,尤其在高密度AP部署时,还需要对所有AP进行功率规划,通过调整AP的发射功率来尽可能降低AP信道冲突
可通过修改AP无线射频卡的带宽和信道来调优,代码如下:
[AP]interface Wlan-Radio 0/0/0 //进入无线射频卡接口0/0/0
[AP-Wlan-Radio0/0/0] undo vap-profile default-ssid wlan 1 //取消WLAN 1 默认绑定的VAP文件
[AP-Wlan-Radio0/0/0] vap-profile VAP1 wlan 1 //WLAN 1 绑定VAP文件
[AP-Wlan-Radio0/0/0] channel 20mhz 1 //带宽为20MHZ,信道为1
[AP-Wlan-Radio0/0/0] quit //退出
[AP]interface Wlan-Radio 0/0/1 //进入无线射频卡接口0/0/1
[AP-Wlan-Radio0/0/1]undo vap-profile default-ssid wlan 1 //取消WLAN 1 默认绑定的VAP文件
[AP-Wlan-Radio0/0/1] vap-profile VAP1 wlan 1 //WLAN 1 绑定VAP文件
[AP-Wlan-Radio0/0/1] channel 20mhz 149 //带宽为20MHZ,信道为1
[AP-Wlan-Radio0/0/1] quit //退出
二、关闭信道自动调优功能
如若关闭信道自动调优功能,可通过以下代码实现:
[AC]wlan //进入WLAN视图
[AC-wlan-view] rrm-profile name -----rrm //创建RRM模板 ,这里的-----可自己随意创建
[AC-wlan-rrm-prof-------rrm]calibrate auto-channel-select disable //关闭信道自动调优功能
[AC-wlan-rrm-prof-------rrm]quit //退出
[AC-wlan-view]radio-2g-profile name ----- -2g //进入2.4GHZ射频模板
[AC-wlan-radio-2g-prof-wlan-radio2g]rrm-profile ------rrm //引用RRM模板
[AC-wlan-radio-2g-prof-wlan-radio2g]quit //退出
[AC-wlan-view]radio-5g-profile name ------5g 进入5GHZ射频模板
[AC-wlan-radio-5g-prof-wlan-radio5g]rrm-profile -----rrm //引用RRM模板
[AC-wlan-radio-5g-prof-wlan-radio5g]quit //退出
[AC-wlan-view]ap-group name BGL 进入AP组
[AC-wlan-ap-group-BGL]radio-2g-profile ------2g radio 0 //引用2.4GHZ射频模板
[AC-wlan-ap-group-BGL]radio-2g-profile ------5g radio 1 //引用5GHZ射频模板
[AC-wlan-ap-group-BGL]quit//退出
三、配置AP信道
为AP配置射频卡的信道,代码如下:
[AC-wlan-view]ap-id 1 //选择AP
[AC-wlan-ap-1]radio 0 //进入射频卡0
[AC-wlan-radio-1/0]channel 20mhz 1 //配置射频卡0的工作带宽为20MHZ,工作信道为1
[AC-wlan-radio-1/0]quit //退出
[AC-wlan-ap-1]radio 1 //进入射频卡1
[AC-wlan-radio-1/1]channel 20mhz 149 配置射频卡1的工作带宽为20MHZ,工作信道为149
[AC-wlan-radio-1/1]quit 退出
