*以某学校体育馆为例：

一、无线网络覆盖建设项目的概述

随着该高等院校体育馆的日益完善和师生对无线网络需求的增加，为了满足师生在体育馆内进行高清视频直播观看、在线健身课程参与、社交娱乐及紧急通讯等多种应用需求，本次无线网络覆盖建设项目显得尤为重要。本项目旨在构建一个高性能、高覆盖、低延迟的无线网络环境，确保体育馆内每一位师生都能享受到稳定、流畅的无线服务。

二、无线网络材料清单

该高等院校体育馆AP设备材料清单如下表1所示：

表1 体育馆AP设备材料清单说明

区域	材料名称	材料类型	数量
体育馆一楼	室内AP	AirEngine6761S-21T	7
体育馆二楼	室内AP	AirEngine6761S-21T	4
汇总	室内AP	AirEngine6761S-21T	11

三、无线地勘与设计原则

1、无线网络设计指标：体育馆内无线信号强度需满足2.4G、5G同时不低于-65dBm，丢包率小于1%的要求。同时，为了达到信号稳定，同频率、同信道的干扰信号强度不得高于-75dBm。

2、信号质量：目标覆盖区域内95%以上位置，用户终端接收到的下行信号S/N值需大于10dB，确保无线信号的稳定性和可靠性。

3、速率指标：在目标覆盖区内，单用户接入最大下行业务速率需达到AP上联中继带宽的90%以上，确保用户能够获得高速的无线服务。

4、信号外泄：室内WLAN信号泄露到室外的强度需控制在-75dBm以下，避免对周边区域造成干扰。

四、AP的点位分布设计图

体育馆AP点位分布图需根据实际勘测结果和体育馆的布局进行设计。一般而言，AP应均匀分布在体育馆的各个区域，确保信号覆盖全面且稳定。同时，需考虑AP之间的间距和功率调整，以实现无缝漫游切换和信号强度的均衡。

1.高等院校体育馆共两个楼层，以下图1、2分别是一二楼层的AP点位分布图。

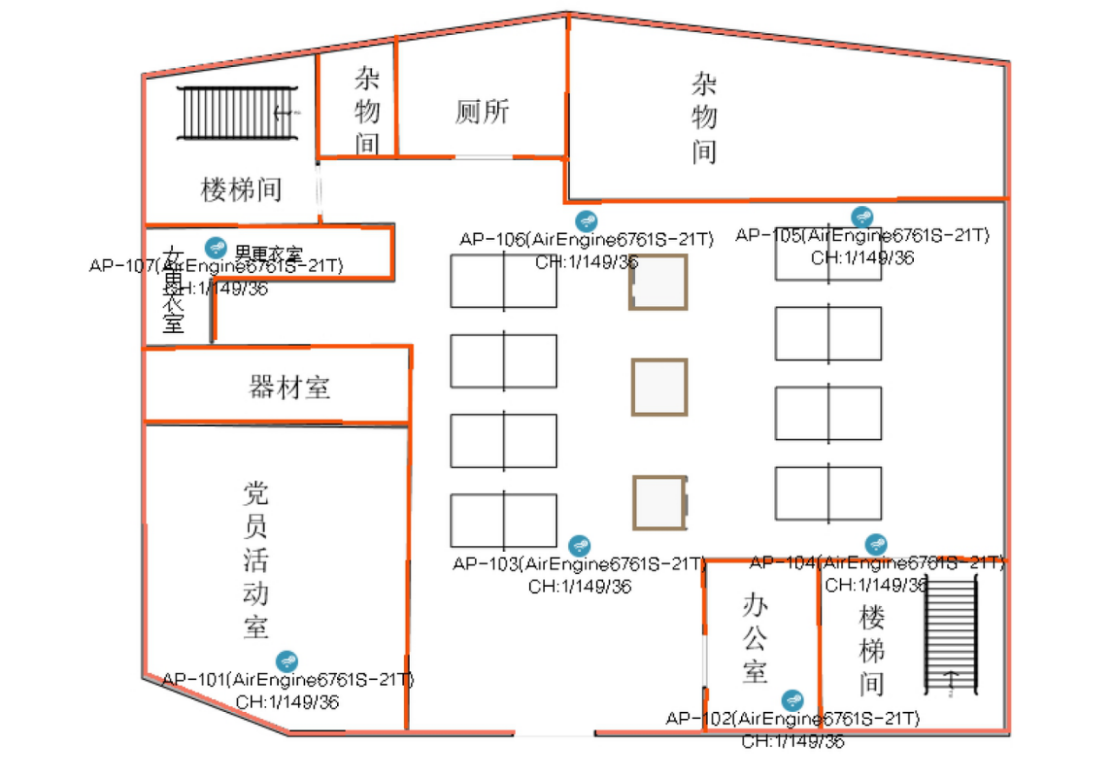

图1 体育馆一楼AP点位图

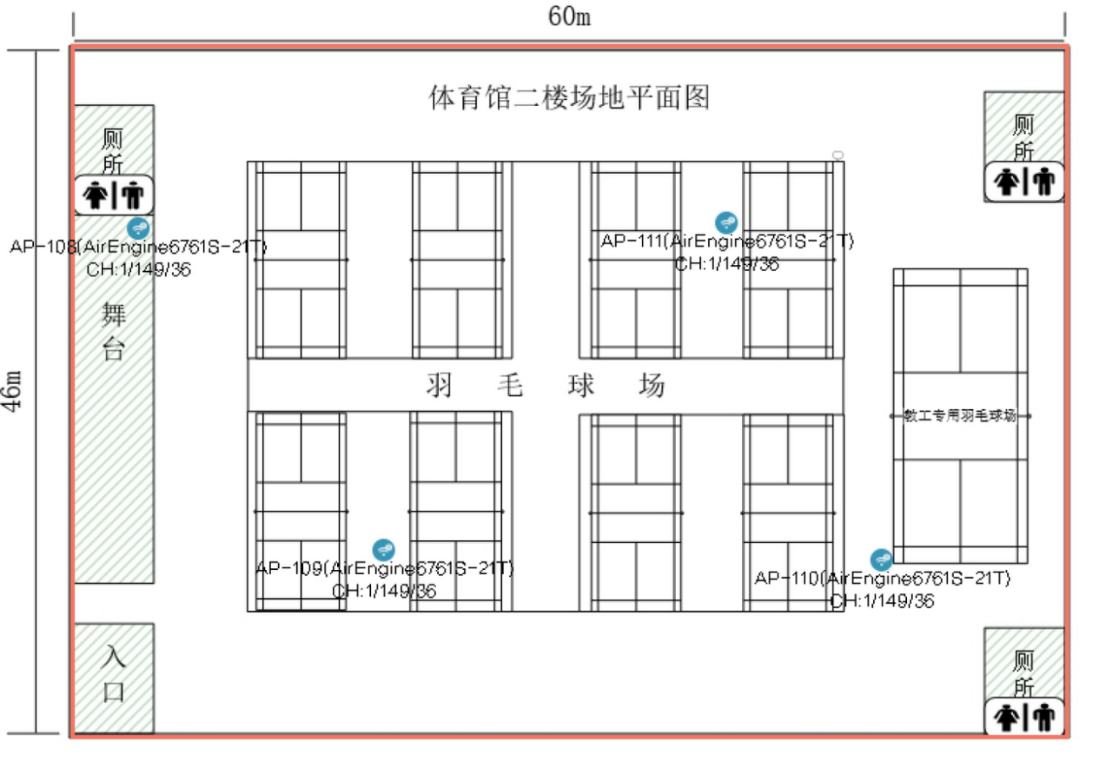

图2 体育馆二楼AP点位图

2.高等院校体育馆共两个楼层，以下图3、4分别是一二楼层的场强规划仿真图。

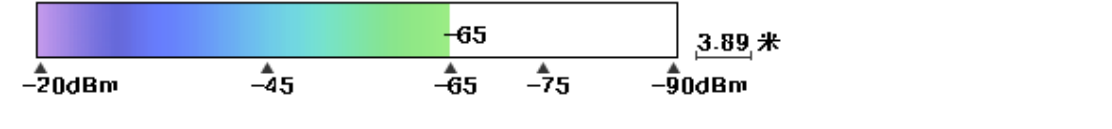

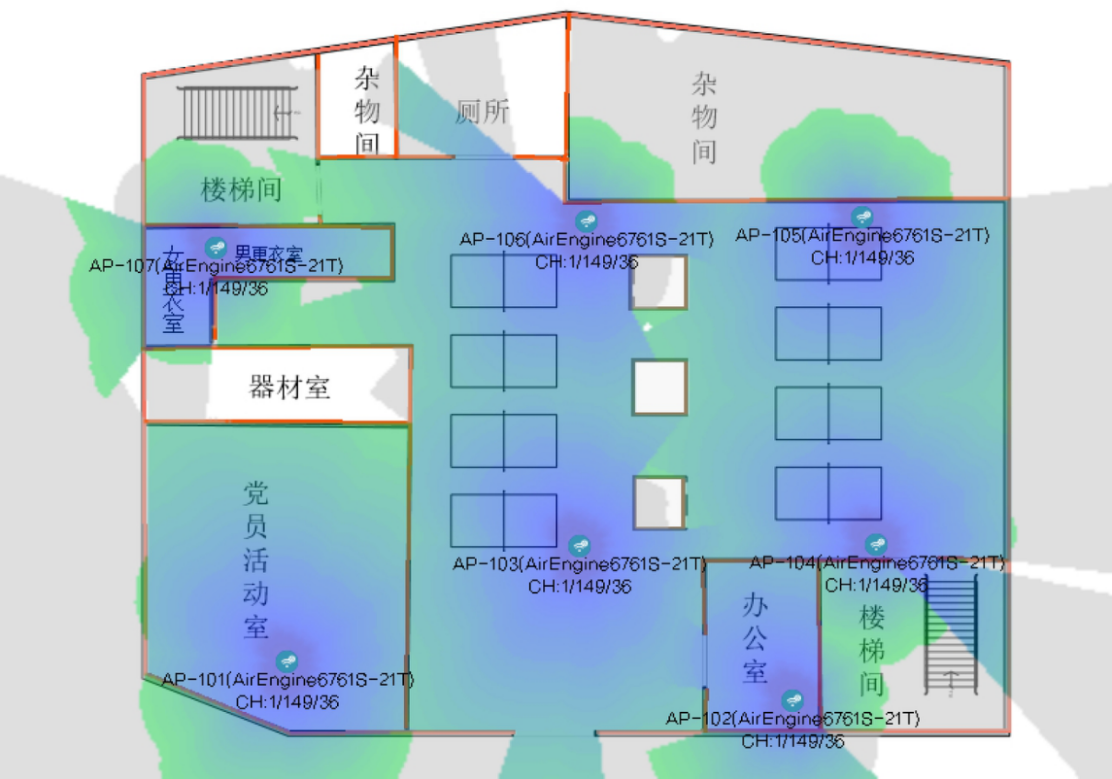

图3 体育馆一楼的场强规划仿真图

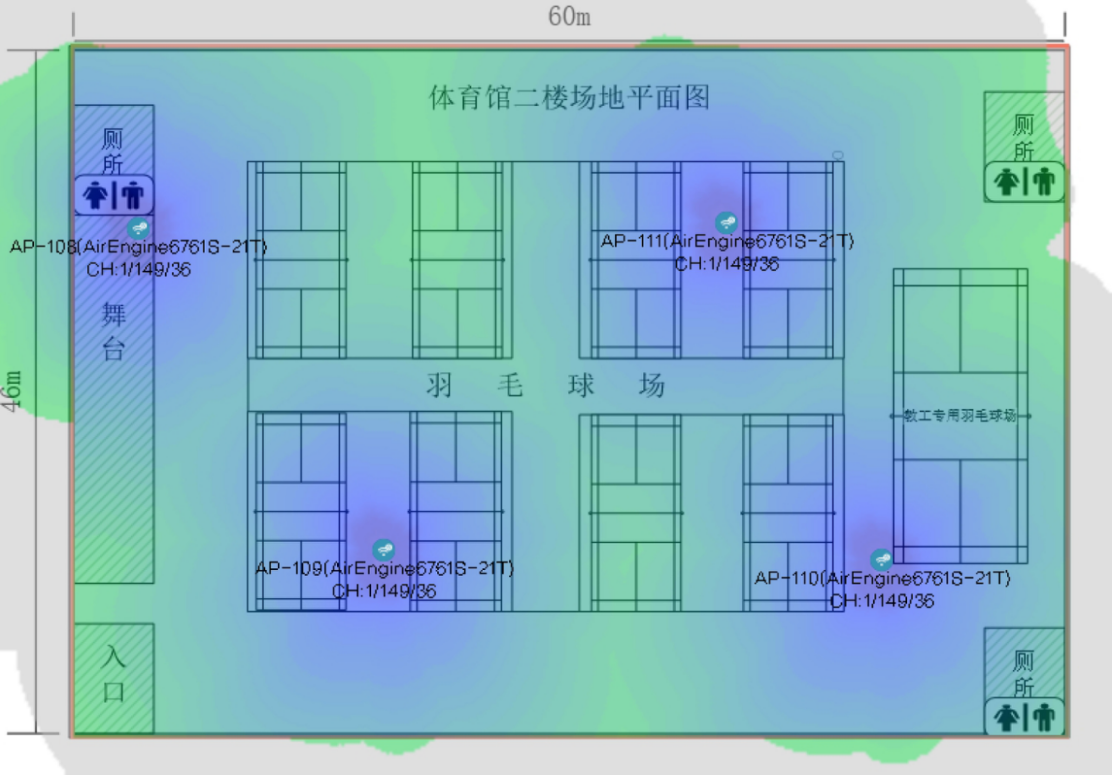

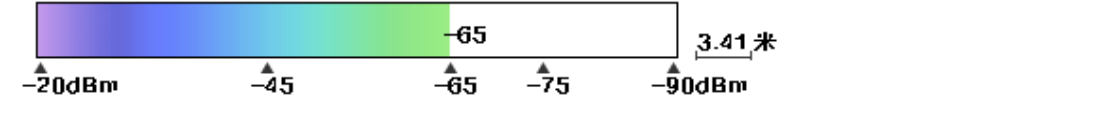

图4 体育馆二楼的场强规划仿真图

五、无线覆盖的风险预判与应对方案

1、单AP带点数风险：根据体育馆的实际使用情况和人员密度，合理设定单AP的带点数。如果超过设定值，可考虑增加AP数量或调整网络配置，确保每位用户都能获得稳定的网络连接。

2、同频干扰风险：体育馆内可能存在其他无线设备造成的同频干扰。为避免此类风险，需进行详细的现场勘测，并采取必要的频段规划和干扰抑制措施。同时，建议体育馆内部管理制度上要求不允许使用私自搭建的无线路由器等无线设备。

3、特殊应用风险：对于体育馆内可能使用的特殊应用（如高清视频直播、在线健身课程等），需提前进行网络测试和优化，确保网络能够满足应用需求。同时，建议与相关部门保持沟通，及时了解特殊应用的需求和变化，以便及时调整网络配置。

---
