USB-PD简介

自1998年以来，USB发布至今，USB已经走过20个年头有余了。在这20年间，USB-IF组织发布N种接口状态，包括A口、B口、MINI-A、MINI-B、Micro-A、Micro-B等等接口形态，由于各家产品的喜好不同，不同产品使用不同类型的插座，因此悲剧来了，我们也要常备N中不明用途的接口转接线材，直到Type-c的出现。

Type-c是一种接口类型，广泛应用于电脑，笔记本，智能手机，平板。它集充电、显示、数据传输等功能于一身的数据接口，所以它非常适合用于电脑，笔记本，智能手机，平板的显示扩展。Type- C已经基本成为笔记本，手机和平板的标配，大有统一整个消费电子市场的接口趋势。未来的视频接口可能都被Type- C取代。熟悉Type C，等于走在显示器行业的前端。此外，不仅可以应用于PD电源协议的开发，而且应用于包括打印机，网口，麦克风等几乎涵盖大部分电子设备的开发和应用。

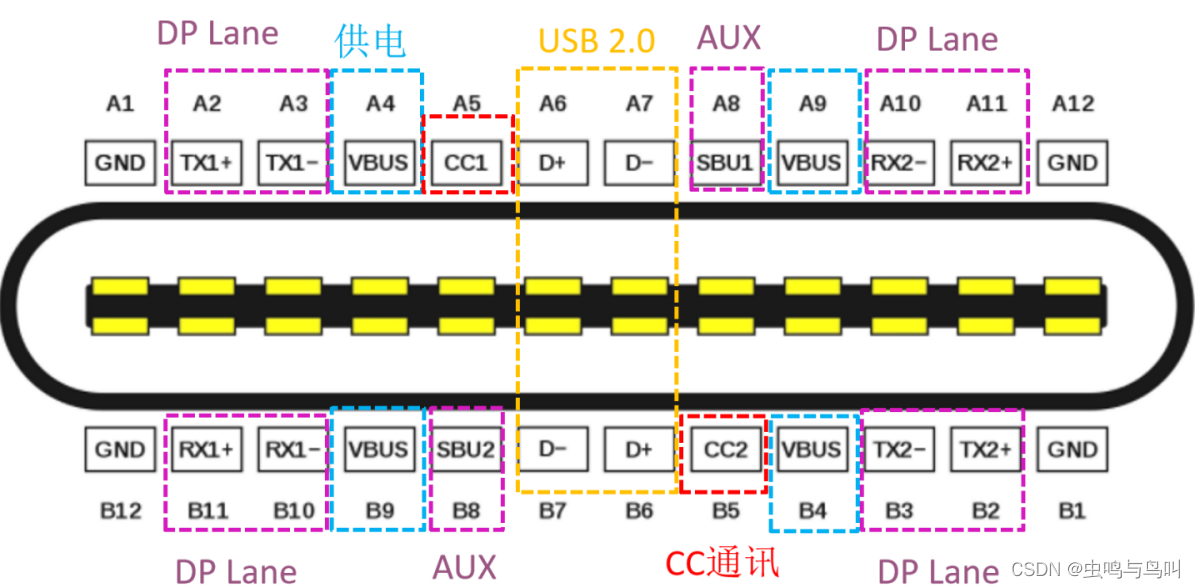

PD上图所视，Type C在接口上的两面有完全对称的引脚定义，Type-c的供电通过VBUS脚来向外供电，通过CC脚来检测正反插，其中的TX是用来发送打印信息，RX是用来接收打印信息，TX和RX也同时用于高速的数据传输。CC信号有两个CC接口，CC1和CC2，大部分USB线（不带芯片的线缆）里面只有一根CC线，DFP可根据两根CC线上的电压，判断是否已经插入设备。通过判断哪根CC线上有下拉电阻来判断方向。

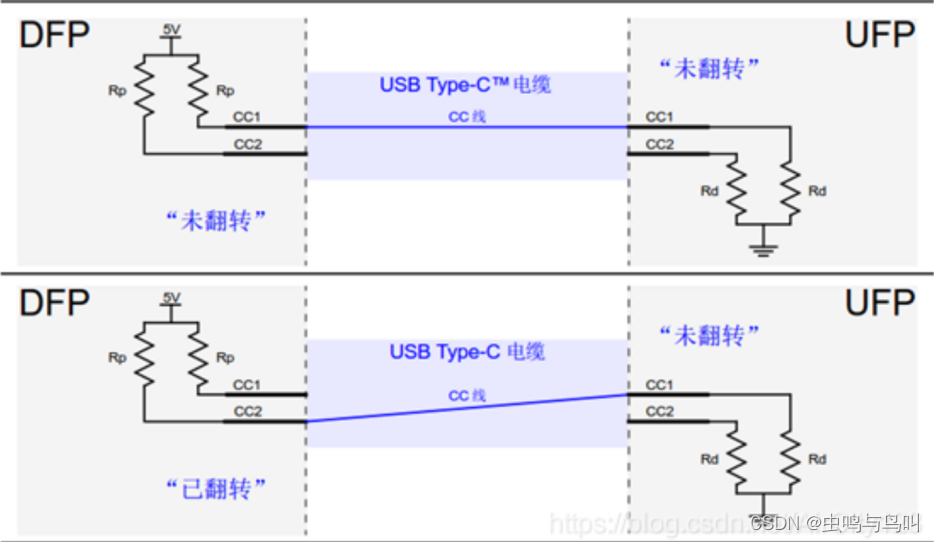

如果CC1引脚检测到有效的Rp/Rd连接（对应的电压），则认为电缆连接未翻转。
如果CC2引脚检测到有效的Rp/Rd连接（对应的电压），则认为电缆连接已翻转。



Type-c的角色分为两类，一种是数据角色，一种是电源角色，顾名思义，数据角色是用来区别传输数据和接受数据的端口，而电源角色是用来区别供电端口和受电端口。

1.Type-c的 Data Role（数据角色）

USB根据数据传输的方向定义了DFP、UFP、DRP三种角色，如下所示：

（1）DFP(Downstream Facing Port)：

下行端口，DFP提供VBUS、VCONN，可以接收数据。在协议规范中DFP特指数据的下行传输，笼统意义上指的是数据下行和对外提供电源的设备，比如PD电源，独立显卡2080。

（2）UFP（Upstream Facing Port）：

上行端口，UFP从VBUS中取电，并可提供数据。典型设备是U盘，移动硬盘。

（3）DRP（Dual Role Port）：请注意DRP分为DRD(Dual Role Data)/DRP(Dual Role Power)

双角色端口，类似于以前的OTG，DRP既可以做DFP(Host)，也可以做UFP(Device)，也可以在DFP与UFP间动态切换。典型的DRP设备是笔记本电脑。设备刚连接时作为哪一种角色，由端口的Power Role（参考后面的介绍）决定；后续也可以通过switch过程更改（如果支持USB PD协议的话）。

2.Type-c的Power Role

根据USB PORT的供电（或者受电）情况，USB Type-c将port划分为Source、Sink等power角色

Power Role 详细可以分为：

a）Source Only（只供电的端口）。

b）默认Source，但是偶尔能够通过PD SWAP切换为SINK模式

c）Sink Only（只受电的端口）

d）默认SINK，但是偶尔能够通过PD SWAP切换为Source模式

e）Source/SINK 轮换

f）Sourcing Device（能供电的显示器）

g）Sinking Host（能吃电的主机）
