近期工作过程中遇到了一次容器内存不断增高，最终达到90%引发告警的情况。
特征1，把监控面板时间轴拉长会发现，重启后内存占用78%左右，每天增长1%，大约2周后会涨到90%触发告警（即如果2周内有代码发布部署，则需要以最新部署时间开始再往后推2周才会再次触发告警）。
特征2，生产环境14台机器，只有2台机器内存占用达到90%告警，这2台机器是内灰机器平常没有流量。

缉拿罪魁祸首进程

第一步自然是缉拿罪魁祸首了，登录服务器发现java进程RSS不断增高，一开始觉得很简单，以为是堆内存泄露，结果发现并没有想象中那么简单
#如何可以看出java进程占用RSS不断增长的呢？
执行 ps aux 即可看出各个进程的RSS使用情况，如下实际案例来看，PID是2669的进程RSS占用了5579008KB ，间隔一段时间再执行就可以看出来，一直在小范围增长


$ps aux
USER        PID %CPU %MEM    VSZ   RSS TTY      STAT START   TIME COMMAND

……
admin      2669 73.3 66.5 9308832 5579008 ?     Sl   15:13  15:52 /opt/xxxxxx/java/bin/java -Dspring.profiles.active=ppe -Dstdout=false -DlimitTime=30 -Ddruid.load.spifilter.skip -Dhsf.consumer.ini
……

#RSS小知识
RSS是什么单词的缩写？Resident Set Size，它是进程分配的物理内存的大小，单位为KB
RSS增长也有可能是合理的，观察一段时间后如果发现进程RSS地增长，也有可能是合理的情况，可能是java进程在运行过程创建对象造成的，但是随着周期性的JVM GC垃圾收集工作，过一段时间后再观察还是会RSS还降下来的，比如令天观察总比昨天RSS在增长，明天比今天也在增长，那么就不是合理的。

锁定到进程PID:2669 内存泄露
进程PID:2669 是java应用，内存泄露可能是来自堆内存，也可能是非堆内存，还有可能是堆外内存

逐个排除内存泄露点

第二步采用逐个排除法，依次分析内存泄露的可能性

堆内存泄露？

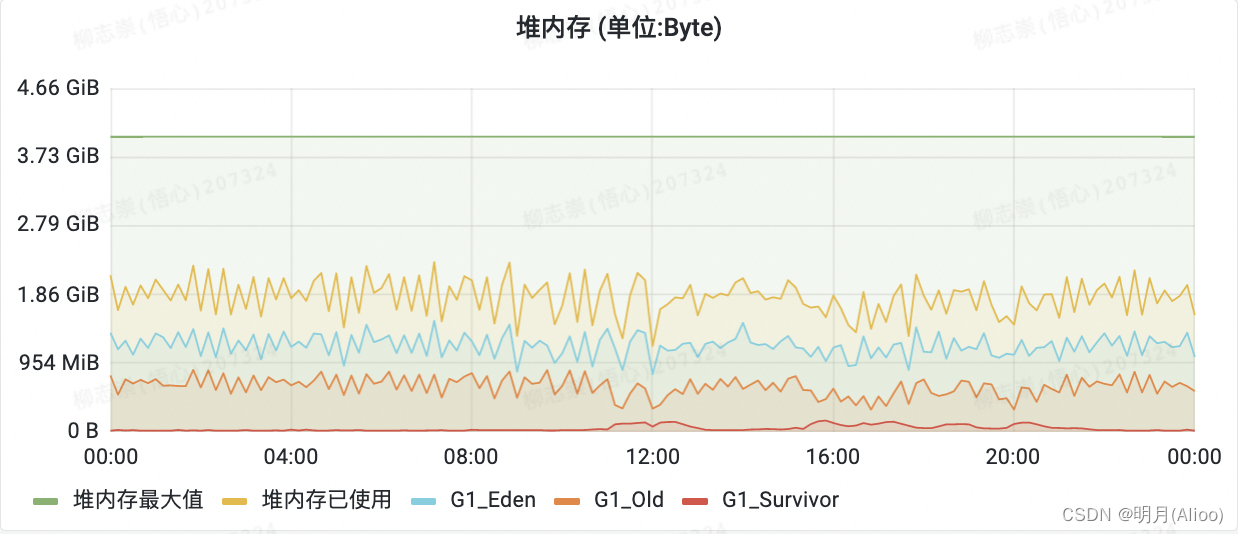

堆内存泄露？公司层面已经有了JVM监控面板，时间拉长到1天后会发现堆内存使用是涨涨跌跌，最终稳定在一个相对固定值上，初步可以排除堆内存泄露引发的问题了
在这里插入图片描述

注：如果想详细查看堆内存中对象的分布情况可以使用如下命令
jcmd 2669 GC.class_histogram > dump.log

非堆内存泄露？

非堆内存泄露？非堆内存包括了Metaspace，CompressedClassSpace，CodeHeap
Java应用的执行，JVM自身也需要消耗一些内存的，通过开启Native Memory Tracking，我们就能知道JVM自身消耗了多少内存。

书归正传，通过修改JVM参数并重启Java进程开启NativeMemory Tracking：
-XX:NativeMemoryTracking=detail

进程重启后，可以通过NMT的一些子命令（summary/detail/baseline/diff）查看Native Memory的占用情况：


sudo -u <user>jcmd <pid> VM.native_memory
sudo -u <user>jcmd <pid> VM.native_memory detail


完整命令：
alioopid=`ps aux|grep java|grep alsc-growth-fission|awk -F ' ' '{print $2}'`
jcmd $alioopid VM.native_memory scale=MB
jcmd $alioopid  VM.metaspace


命令结果：
28040:

Native Memory Tracking:

Total: reserved=6804MB, committed=5448MB
-                 Java Heap (reserved=4096MB, committed=4096MB)
                            (mmap: reserved=4096MB, committed=4096MB)

-                     Class (reserved=630MB, committed=424MB)
                            (classes #71617)
                            (  instance classes #68709, array classes #2908)
                            (malloc=14MB #249010)
                            (mmap: reserved=616MB, committed=410MB)
                            (  Metadata:   )
                            (    reserved=360MB, committed=358MB)
                            (    used=350MB)
                            (    free=9MB)
                            (    waste=0MB =0.00%)
                            (  Class space:)
                            (    reserved=256MB, committed=52MB)
                            (    used=47MB)
                            (    free=5MB)
                            (    waste=0MB =0.00%)

-                    Thread (reserved=1185MB, committed=125MB)
                            (thread #1176)
                            (stack: reserved=1180MB, committed=119MB)
                            (malloc=4MB #7058)
                            (arena=1MB #2351)

-                      Code (reserved=271MB, committed=181MB)
                            (malloc=13MB #53389)
                            (mmap: reserved=258MB, committed=168MB)

-                        GC (reserved=203MB, committed=203MB)
                            (malloc=18MB #88815)
                            (mmap: reserved=184MB, committed=184MB)

-                  Compiler (reserved=6MB, committed=6MB)
                            (malloc=6MB #5145)

-                  Internal (reserved=9MB, committed=9MB)
                            (malloc=9MB #17612)

-                     Other (reserved=262MB, committed=262MB)
                            (malloc=262MB #367)

-                    Symbol (reserved=58MB, committed=58MB)
                            (malloc=53MB #766877)
                            (arena=4MB #1)

-    Native Memory Tracking (reserved=20MB, committed=20MB)
                            (malloc=1MB #12232)
                            (tracking overhead=19MB)

-               Arena Chunk (reserved=57MB, committed=57MB)
                            (malloc=57MB)

-                    Module (reserved=6MB, committed=6MB)
                            (malloc=6MB #36247)

-              Synchronizer (reserved=1MB, committed=1MB)
                            (malloc=1MB #12399)

# 详细看一下metaspace空间的完整命令：
alioopid=`ps aux|grep java|grep alsc-growth-fission|awk -F ' ' '{print $2}'`
jcmd $alioopid  VM.metaspace


jcmd 28040  VM.metaspace
28040:

Total Usage - 8641 loaders, 71659 classes:
  Non-Class: 25515 chunks,   359.73 MB capacity,   351.59 MB ( 98%) used,     6.57 MB (  2%) free,    11.78 KB ( <1%) waste,     1.56 MB ( <1%) overhead, deallocated: 16419 blocks with 4.91 MB
      Class: 10152 chunks,    52.04 MB capacity,    47.46 MB ( 91%) used,     3.96 MB (  8%) free,   448 bytes ( <1%) waste,   634.50 KB (  1%) overhead, deallocated: 1413 blocks with 461.28 KB
       Both: 35667 chunks,   411.77 MB capacity,   399.06 MB ( 97%) used,    10.53 MB (  3%) free,    12.22 KB ( <1%) waste,     2.18 MB ( <1%) overhead, deallocated: 17832 blocks with 5.36 MB


Virtual space:
  Non-class space:      360.00 MB reserved,     359.75 MB (>99%) committed
      Class space:      256.00 MB reserved,      52.12 MB ( 20%) committed
             Both:      616.00 MB reserved,     411.88 MB ( 67%) committed



Chunk freelists:
   Non-Class:

 specialized chunks:    1, capacity 1.00 KB
       small chunks: (none)
      medium chunks: (none)
   humongous chunks: (none)
              Total:    1, capacity=1.00 KB
       Class:

 specialized chunks:    1, capacity 1.00 KB
       small chunks:    9, capacity 18.00 KB
      medium chunks: (none)
   humongous chunks: (none)
              Total:   10, capacity=19.00 KB

Waste (percentages refer to total committed size 411.88 MB):
              Committed unused:     88.00 KB ( <1%)
        Waste in chunks in use:     12.22 KB ( <1%)
         Free in chunks in use:     10.53 MB (  3%)
     Overhead in chunks in use:      2.18 MB ( <1%)
                In free chunks:     20.00 KB ( <1%)
Deallocated from chunks in use:      5.36 MB (  1%) (17832 blocks)
                       -total-:     18.18 MB (  4%)


MaxMetaspaceSize: 768.00 MB
CompressedClassSpaceSize: 256.00 MB
Initial GC threshold: 768.00 MB
Current GC threshold: 768.00 MB
CDS: off

InitialBootClassLoaderMetaspaceSize: 4.00 MB

# 详细看一下CodeHeap空间的完整命令：

$jcmd 28040 Compiler.codecache
28040:
CodeHeap 'non-profiled nmethods': size=126784Kb used=80270Kb max_used=80270Kb free=46513Kb
 bounds [0x00007f50f2143000, 0x00007f50f6fb3000, 0x00007f50f9d13000]
CodeHeap 'profiled nmethods': size=126780Kb used=93363Kb max_used=94520Kb free=33417Kb
 bounds [0x00007f50ea574000, 0x00007f50f0214000, 0x00007f50f2143000]
CodeHeap 'non-nmethods': size=8580Kb used=2808Kb max_used=5690Kb free=5772Kb
 bounds [0x00007f50e9d13000, 0x00007f50ea2b3000, 0x00007f50ea574000]
 total_blobs=56234 nmethods=54803 adapters=1336
 compilation: enabled
              stopped_count=0, restarted_count=0
 full_count=0

结论：没有关系，发现’non-profiled nmethods’，‘profiled nmethods’，‘non-nmethods’ 三个部分size之和才256M，不会造成整个容器内存膨胀到100%

至此发现非堆空间的使用量跟启动脚本的是一致的，并没有超过启动脚本指定的阀值，所以这部分也排除掉了。

附：启动脚本的几个核心参数：

SERVICE_OPTS="${SERVICE_OPTS} -Xms4g -Xmx4g"
SERVICE_OPTS="${SERVICE_OPTS} -XX:MetaspaceSize=768m -XX:MaxMetaspaceSize=768m -XX:CompressedClassSpaceSize=256m"
SERVICE_OPTS="${SERVICE_OPTS} -XX:MaxDirectMemorySize=512m"
SERVICE_OPTS="${SERVICE_OPTS} -XX:ReservedCodeCacheSize=256m -XX:+PrintCodeCache"

当然了，还可以把上述命令封装到一个脚本中写入到linux crontab中，让它自动周期执行

cat > /home/admin/$APP_NAME/logs/monitor.sh  <<EOF

echo -e "\n\n\n\n\n"
echo "=============="
echo "$(date "+%Y-%m-%d %H:%M:%S")"
echo "=============="

ps aux|grep java

alioopid=`ps aux|grep java|grep alsc-growth-fission|awk -F ' ' '{print $2}'`
jcmd $alioopid VM.native_memory scale=MB

EOF

chmod 777 /home/admin/$APP_NAME/logs/logs/monitor.sh


* * * * * /bin/sh /home/admin/app_name_xxx/logs/monitor.sh 2>&1 >> /home/admin/app_name_xxx/logs/monitor.log

堆外内存泄露？

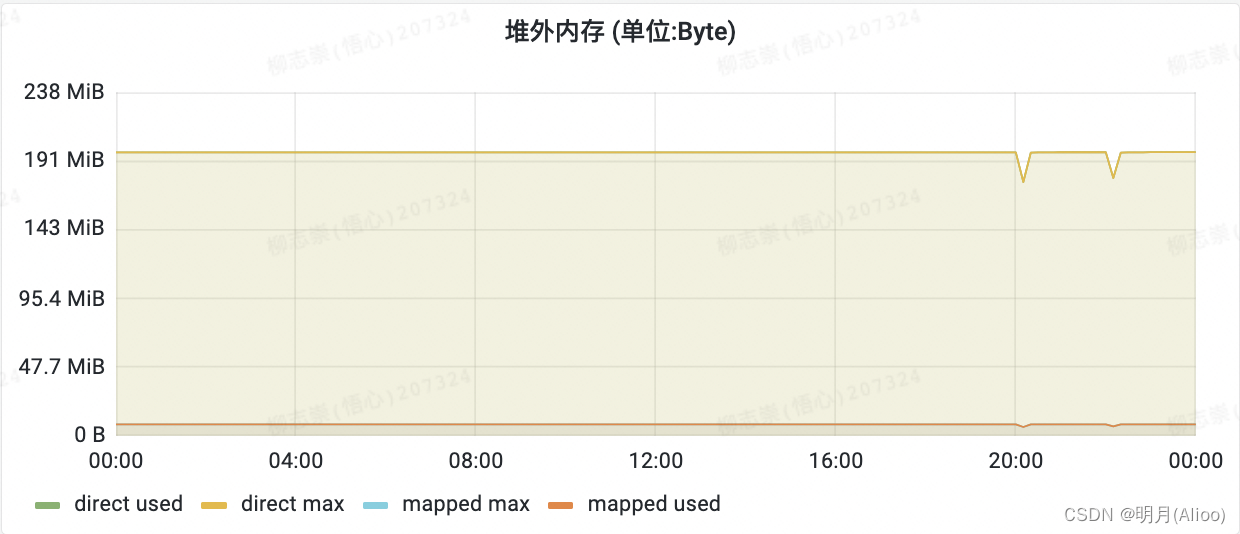

堆外内存泄露？那么接下来的怀疑对象就是堆外内存这部分了，然而这部分的监控显示这部分内存使用非常稳定，堆外内存一直只占用200m内存左右，也没有增长过，也被排除掉了。
在这里插入图片描述

JVM工具江郎才尽，希望寄托到Linux命令工具pmap

JVM工具江郎才尽，希望寄托到Linux命令工具pmap，关于JVM内存泄露分析工具能想到的都用到了，在还没有头绪的情况下，接下来只能靠pmap命令来进一步分析了，首先去看一下ARENA区，在高并发的应用中，往往ARENA区占用的内存会比较多。为什么先看ARENA区的内存占用呢？是因为这个步骤是不需要重启JVM进程就可以完成的。


alioopid=`ps aux|grep java|grep $APP_NAME|awk -F ' ' '{print $2}'`
pmap $alioopid -x | sort -k 2 -n -r |less



# 如果存在大量大小为65536或60000左右的内存区域，则很大

ps可能是ARENA区域占用了太多的内存，如图2所示：

Address           Kbytes     RSS   Dirty Mode  Mapping
0000000700000000 4246912 4225732 4225732 rw---   [ anon ]
0000000803360000  463488       0       0 -----   [ anon ]
00007f252b556000  141992       0       0 r--s- modules
00007f250c000000  131072   77024   77024 rw---   [ anon ]
00007f2338000000  131072   82792   82792 rw---   [ anon ]
00007f252381d000  104192  104192  104192 rwx--   [ anon ]
00007f24e5abe000  103688     448       0 r---- locale-archive
00007f251bae5000   97728   97692   97692 rwx--   [ anon ]
00007f2534000000   65536   39080   39080 rw---   [ anon ]
00007f24f4000000   65536   65536   65536 rw---   [ anon ]
00007f24e0000000   65536   65520   65520 rw---   [ anon ]
00007f245c000000   65516   25140   25140 rw---   [ anon ]
00007f2430000000   65508   55648   55648 rw---   [ anon ]
00007f2500021000   65404       0       0 -----   [ anon ]
00007f24f0021000   65404       0       0 -----   [ anon ]
00007f24c8021000   65404       0       0 -----   [ anon ]
00007f2454021000   65404       0       0 -----   [ anon ]
00007f2424021000   65404       0       0 -----   [ anon ]
00007f241c021000   65404       0       0 -----   [ anon ]
00007f2418021000   65404       0       0 -----   [ anon ]
00007f2414021000   65404       0       0 -----   [ anon ]
00007f240c021000   65404       0       0 -----   [ anon ]
00007f2404021000   65404       0       0 -----   [ anon ]
00007f23f4021000   65404       0       0 -----   [ anon ]
00007f23ec021000   65404       0       0 -----   [ anon ]
00007f23e8021000   65404       0       0 -----   [ anon ]
00007f239c021000   65404       0       0 -----   [ anon ]
00007f2368021000   65404       0       0 -----   [ anon ]
00007f2358021000   65404       0       0 -----   [ anon ]
00007f22c8021000   65404       0       0 -----   [ anon ]
00007f22bc021000   65404       0       0 -----   [ anon ]
00007f2270021000   65404       0       0 -----   [ anon ]
00007f2254021000   65404       0       0 -----   [ anon ]
00007f21e0021000   65404       0       0 -----   [ anon ]
00007f21a4021000   65404       0       0 -----   [ anon ]
00007f2184021000   65404       0       0 -----   [ anon ]
00007f2124021000   65404       0       0 -----   [ anon ]
00007f2100021000   65404       0       0 -----   [ anon ]
00007f2058021000   65404       0       0 -----   [ anon ]
00007f2014021000   65404       0       0 -----   [ anon ]

注：pmap命令的输出结果几个部分详细含义：

Address           Kbytes     RSS   Dirty  Mode  Mapping

Address：内存映射的起始地址。
Kbytes：内存映射的大小，以KB为单位。
RSS（KB）：驻留内存大小，即实际使用的内存。
Dirty（KB）：脏页大小，即被修改过的内存页。
Mode：内存映射的访问权限（r：可读，w：可写，x：可执行）。
Mapping：内存映射的来源（文件、设备、匿名内存等）。

可以看到64M内存块非常多，间隔一天后会发现64M内存块数量还会增多，这个跟每天的内存增长情况是可以对上的，那么问题来了，64M内存块存放的内容是什么，为什么每天都会增加呢？
glibc 使用内存池为 java 应用通过 malloc 申请堆外内存，当 jvm 回收内存归还操作系统时，操作系统在 free 的时候并不会真正释放内存，而是维护到 glibc 的内存池中供下次使用，从而避免重复申请（当时也有个想法 jvm 和 linux 层面的内存监控不一致，是不是 linux 并未真正释放内存）

$ldd /opt/xxxxxx/java/bin/java
  linux-vdso.so.1 =>  (0x00007ffdd29e6000)
  /lib/libsysconf-alibaba.so (0x00007f9037e4a000)
  libjemalloc.so.2 => /opt/xxxxxx/java/bin/../lib/libjemalloc.so.2 (0x00007f9037c01000)
  libz.so.1 => /lib64/libz.so.1 (0x00007f90379e7000)
  libpthread.so.0 => /lib64/libpthread.so.0 (0x00007f90377cb000)
  libjli.so => /opt/xxxxxx/java/bin/../lib/jli/libjli.so (0x00007f90375b9000)
  libdl.so.2 => /lib64/libdl.so.2 (0x00007f90373b5000)
  libc.so.6 => /lib64/libc.so.6 (0x00007f9036fe7000)
  librt.so.1 => /lib64/librt.so.1 (0x00007f9036dde000)
  libm.so.6 => /lib64/libm.so.6 (0x00007f9036adc000)
  /lib64/ld-linux-x86-64.so.2 (0x00007f9038251000)
根据第4行内容，可以看到上面使用的是jemalloc（不是原生的 glibc 版本，这是因为我使用的是AJDK，AJDK底层已经采用了性能更好的jemalloc替换工具），为了验证是否能自动释放内存碎片，手动执行调用 malloc_trim 函数：
alioopid=`ps aux|grep java|grep $APP_NAME|awk -F ' ' '{print $2}'`
gdb --batch --pid=$alioopid   -ex "call (int)malloc_trim(0)"

……
[New LWP 7568]
[New LWP 7569]
[New LWP 7570]
[Thread debugging using libthread_db enabled]
Using host libthread_db library "/lib64/libthread_db.so.1".
0x00007f2310b36017 in pthread_join () from /lib64/libpthread.so.0

Thread 339 "sentinel-system" received signal SIGSEGV, Segmentation fault.
[Switching to Thread 0x7f226fded700 (LWP 3890)]
0x00007f22fd1ed557 in ?? ()
The program received a signal in another thread while
making a function call from GDB.
Evaluation of the expression containing the function
(malloc_trim) will be abandoned.
When the function is done executing, GDB will silently stop.
[Inferior 1 (process 2601) detached]

验证结果返回1表明有内存释放（0表示无内存释放），说明存在内存优化空间。执行完成之后再次查看此java进程内存占用，发现已经下降到3G多了（之前是6G）
在这里插入图片描述

方法1：禁用thread arena

这种情况下，最简单粗暴的办法是在JVM启动参数中增加配置：

export MALLOC_ARENA_MAX=1

这种解决问题的思路是禁用thread arena，经过预发环境验证此思路可行（什么是thread arena？如果应用程序每次分配内存的时候都通过系统调用 mmap，sbrk等来分配，效率会很低，所以glibc 中实现了一个内存池，应用程序使用内存的时候通过glibc的内存池来提供，早期的 glibc 版本中，只有一个内存池，称为 main arena，在多线程场景中，每次分配和释放需要进行加锁。后来为了降低锁的粒度，从glibc 2.10版本开始引入了 thread arena，线程在申请内存的时候，glibc 为他创建一个 thread arena，这个内存池的大小一般是64M，thread arena被不被某个线程独占，全部的 thread arena被加入到环形链表，被所有线程共享使用。）

方法2：升级ajdk到最新reelase版本

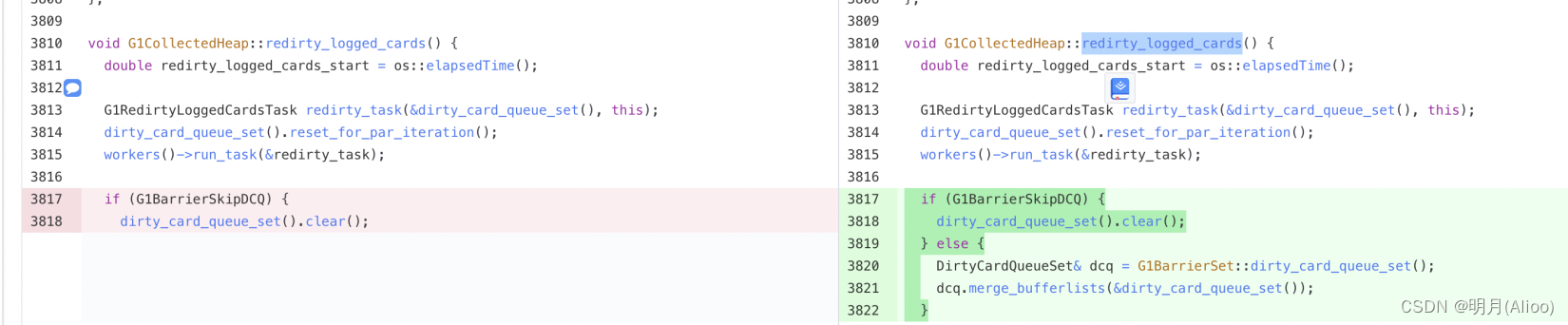

那么为什么之前没有内存泄漏，最近为什么会发生呢，联想到JDK近期版本升级过（jdk8->jdk11）, 进一步思考会不会新版本会不会有Bug呢，结果根据JDK发布记录还真找到了一个堆外内存泄漏的Bug

AJDK 11.0.14.13_fp1发布内容：
● G1: 修复一个G1BarrierSkipDCQ下堆外内存泄漏问题. Redirty使用的C数据结构只在Full GC时清空, 在Young GC时没有清空.
○ 这个也可以解释为什么有流量的机器内存反而没有一直上涨（有流量的机器随着运行肯定会不断创建对象，也一会会触发fullGC）

发现应用使用的jdk版本比这个版本号要小，那么解决这个问题就是升级到jdk11的最新版本，经过预发环境验证此思路可行
附修复此Bug的关键代码：
在这里插入图片描述
