实验目的和标准

为了保证真空断路器在正常情况下可靠的开断和关合电路，发生故障时立即可靠的切除故障线路，根据DL/T402-2016标准进行实验：

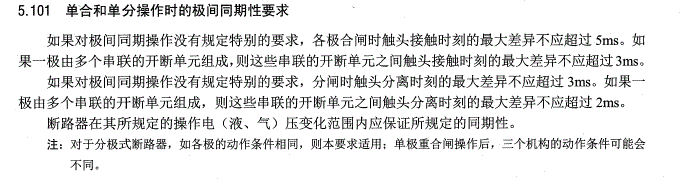

在这里插入图片描述
合闸时间：80-110ms
分闸时间：26-40ms
相间合闸不同期：<= 5ms
相间分闸不同期：<= 3ms
同相各断口间合闸不同期：<=3ms
同相各断口间分闸不同期：<=2ms

使用2500V兆欧表测量真空断路器整体对地和断口间绝缘电阻
交接时、大修后：35kV 3000 MΩ 10kV 1200 MΩ
运行中： 35kV 1000 MΩ 10kV 300 MΩ

10KV真空断路器主回路电阻国标要求为：≤120微欧

做高压真空断路器特性实验直接连接航空插头，断路器常用引脚如下：

将断路器特性测试仪的合、分闸控制线分别接入断路器二次控制线中，用试验接线将断路器一次各断口的引线接入测试仪的时间通道。黄绿红线分别接动触头，黑线短接三相接静触头即可！

将断路器合闸，将导电回路测试仪试验线接至断路器一次接线端上，电压线接在内侧，电流线接在外侧。 **如采用直流压降法测量，则电流应不小于100A。
