Android 原始碼徹底研究系列 - 鬧鐘程式, AnalogClock (1)





转自：http://ysl-paradise.blogspot.com/2009/07/android-analogclock-1.html

Android Source Code Internals - Alarm Clock, AnalogClock (1)

鬧鐘的原始程式碼在 這裡 。

一執行這個鬧鐘程式，畫面上第一眼看到的，就是一個大大的時鐘。因此我們今天，就先從這個時鐘下手。讓我們一探究竟，看他是如何實現的。

要了解這個時鐘，是用什麼元件做出來的。有兩個方法，第一個就是用 SDK 內自帶的 Hierarchy Viewer 工具；另一個，就是直接觀察 res/layout 中的畫面設計檔。這次，我們直接用第二個方法。

翻開 AlarmClock/res/layout 目錄的內容，你會發現有好幾個 clock_xxx.xml 的檔案。打開其中的 clock_droid2.xml 檔。內容如下所示：

1. <? xml   version = "1.0"   encoding = "utf-8" ?>
2. < AnalogClock
3.  xmlns:android = "http://schemas.android.com/apk/res/android"
4.  android:id = "@+id/clock"
5.  style = "@style/analogClock"
6.  android:dial = "@drawable/clockdroid2_dial"
7.  android:hand_hour = "@drawable/clockdroid2_hour"
8.  android:hand_minute = "@drawable/clockdroid2_minute" />

<?xml version="1.0" encoding="utf-8"?> <AnalogClock xmlns:android="http://schemas.android.com/apk/res/android" android:id="@+id/clock" style="@style/analogClock" android:dial="@drawable/clockdroid2_dial" android:hand_hour="@drawable/clockdroid2_hour" android:hand_minute="@drawable/clockdroid2_minute"/>

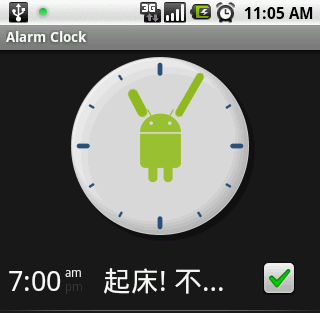

嗯，看起來，這個時鐘就是用 android.widget.AnalogClock 這個元件直接實現的。只要透過 android:dial, android:hand_hour, android:hand_minute 這三個 XML 屬性，指定鐘面，時針與分針的圖檔，一個完整的時鐘，就會顯現出來。最上方的圖片，就是這個時鐘顯示的樣子。



都不需要任何額外的設定，這個時鐘元件就會自己依照目前的時間，將時、分針顯示在正確的位置，那他是如何定時更新時、分針位置？另外，注意 到了嗎，時、分針的圖檔，只有一份。從這就猜到，這個時鐘還會自動將時、分針圖旋轉至正確的角度，貼在螢幕上。讓我們來看看，這個 AnalogClock 元件是如何實現這些功能的。

打開 AnalogClock 元件原始碼 ，扣掉最前面的註解不算，整個原始碼也才不到 230 行。這麼少的程式碼，卻能將這個時鐘功能做得這麼完整。這也是我常最推薦，一定要看的元件原始碼之ㄧ。

這次，我們要看的重點有兩個。

1. 在元件程式中，要如何隨時都知道時間的改變？
2. 在 Android 中，要如何將圖片做任意角度的旋轉，並貼在螢幕上？

在元件程式中，要如何隨時都知道時間的改變？

原來在 onAttachedToWindow() 中，AnalogClock 透過 registerReceiver() 註冊了三個由系統發出的 Actions，ACTION_TIME_TICK , ACTION_TIME_CHANGED 及 ACTION_TIMEZONE_CHANGED 。

在 Android 中，系統會透過 Intent 傳送某些系統通知訊息，這些通知訊息又稱為 Action。在 Intent 類別的說明中，你可以找到所有的 Action 定義。

在你的程式中，想要收到這些系統通知訊息，有兩個方法。第一個方法就是在 AndroidManifest.xml 中定義 receiver 的類別，這個方法在日後的介紹中會提到。第二種方法就是利用 registerReceiver()，向系統註冊接收的類別。由於 AnaloClock 是以元件的方式存在，如果每次使用這個元件，都還要在 AndroidManifest.xml 中定義，那就太麻煩了。因此， AnaloClock 採用的是第二種方法。

其中，ACTION_TIME_TICK，就是由系統在每分整，傳送出來的 Action。ACTION_TIME_CHANGED 則是當使用者更改系統時間時，所送出的 Action。當你的手機跨越時區，系統則會送出 ACTION_TIMEZONE_CHANGED 給有註冊的程式。

1. //#100 ~ #106
2. IntentFilter filter = new  IntentFilter();
3. filter.addAction(Intent.ACTION_TIME_TICK);
4. filter.addAction(Intent.ACTION_TIME_CHANGED);
5. filter.addAction(Intent.ACTION_TIMEZONE_CHANGED);
6. getContext().registerReceiver(mIntentReceiver, filter, null , mHandler);

//#100 ~ #106 IntentFilter filter = new IntentFilter(); filter.addAction(Intent.ACTION_TIME_TICK); filter.addAction(Intent.ACTION_TIME_CHANGED); filter.addAction(Intent.ACTION_TIMEZONE_CHANGED); getContext().registerReceiver(mIntentReceiver, filter, null, mHandler);

一但這些 Actions 發生時，他會呼叫在程式最後 new 出來的 BroadcastReceiver 物件, mIntentReceiver，中的 onReceive() 回呼函式。

首先，在 onReceive() 中，先檢查如果是時區有改變的話，當然你要重新設定 mCalendar 變數。

1. //#233 ~ #245
2. private   final  BroadcastReceiver mIntentReceiver =
3. new  BroadcastReceiver() {
4.  @Override
5.  public   void  onReceive(Context context, Intent intent) {
6.   if  (intent.getAction().equals(Intent.ACTION_TIMEZONE_CHANGED)) {
7.    String tz = intent.getStringExtra("time-zone" );
8.    mCalendar = new  Time(TimeZone.getTimeZone(tz).getID());
9.   }
10.
11.   onTimeChanged();
12.
13.   invalidate();
14.  }
15. };

//#233 ~ #245 private final BroadcastReceiver mIntentReceiver = new BroadcastReceiver() { @Override public void onReceive(Context context, Intent intent) { if (intent.getAction().equals(Intent.ACTION_TIMEZONE_CHANGED)) { String tz = intent.getStringExtra("time-zone"); mCalendar = new Time(TimeZone.getTimeZone(tz).getID()); } onTimeChanged(); invalidate(); } };

onTimeChanged() 函式，只是重新抓出最新的時、分資料。

1. //#221 ~ #231
2. private   void  onTimeChanged() {
3.  mCalendar.setToNow();
4.
5.  int  hour = mCalendar.hour;
6.  int  minute = mCalendar.minute;
7.  int  second = mCalendar.second;
8.
9.  mMinutes = minute + second / 60 .0f;
10.  mHour = hour + mMinutes / 60 .0f;
11.  mChanged = true ;
12. }

//#221 ~ #231 private void onTimeChanged() { mCalendar.setToNow(); int hour = mCalendar.hour; int minute = mCalendar.minute; int second = mCalendar.second; mMinutes = minute + second / 60.0f; mHour = hour + mMinutes / 60.0f; mChanged = true; }

在 onReceive() 的最後，再呼叫 View.invalidate()。這個動作，會觸發 View.onDraw() 函式的呼叫，並在螢幕上畫上最新的時，分針。

在 Android 中，要如何將圖片做任意角度的旋轉，並貼在螢幕上？

Android 的 2D 繪圖功能，其實是很強的，尤其是 matrix 這部份。透過 matrix，你就可以輕易地，控制整個繪圖座標體系的位移、旋轉、傾斜，放大等功能。舉個例子來說，如果你要將圖片旋轉 30 度後，再貼在螢幕上。傳統的作法，都是直接先將圖片的內容，逐點旋轉 30 度。但是在 Android 平台上，你不用這麼麻煩。你只要將整個座標系統轉個 30 度，之後不管你是畫線，還是貼圖，最後呈現在螢幕上的都是轉 30 度的效果。

想要了解 AnalogClock 是如何選轉時、分針圖片，那看 onDraw() 這個函式就對了。我將 onDraw() 中，和這部份選轉時、分針圖片相關的，列在下面。其中的 canvas.rotate() 是關鍵，這個函式就是在將座標系統轉個角度。看完這個例子，有沒有發覺要在 Android 上旋轉、放大或縮小圖片，其實都是只要兩三行程式，就可搞定的事。

1. //#159 ~ #219
2. @Override
3. protected   void  onDraw(Canvas canvas) {
4.  ...
5.  canvas.save();
6.  canvas.rotate(mHour / 12 .0f *  360 .0f, x, y);
7.  final  Drawable hourHand = mHourHand;
8.  if  (changed) {
9.      w = hourHand.getIntrinsicWidth();
10.      h = hourHand.getIntrinsicHeight();
11.      hourHand.setBounds(x - (w / 2 ), y - (h /  2 ), x + (w /  2 ), y + (h /  2 ));
12.  }
13.  hourHand.draw(canvas);
14.  canvas.restore();
15.
16.  canvas.save();
17.  canvas.rotate(mMinutes / 60 .0f *  360 .0f, x, y);
18.  final  Drawable minuteHand = mMinuteHand;
19.  if  (changed) {
20.      w = minuteHand.getIntrinsicWidth();
21.      h = minuteHand.getIntrinsicHeight();
22.      minuteHand.setBounds(x - (w / 2 ), y - (h /  2 ), x + (w /  2 ), y + (h /  2 ));
23.  }
24.  minuteHand.draw(canvas);
25.  canvas.restore();
26.  ...
27. }

//#159 ~ #219 @Override protected void onDraw(Canvas canvas) { ... canvas.save(); canvas.rotate(mHour / 12.0f * 360.0f, x, y); final Drawable hourHand = mHourHand; if (changed) { w = hourHand.getIntrinsicWidth(); h = hourHand.getIntrinsicHeight(); hourHand.setBounds(x - (w / 2), y - (h / 2), x + (w / 2), y + (h / 2)); } hourHand.draw(canvas); canvas.restore(); canvas.save(); canvas.rotate(mMinutes / 60.0f * 360.0f, x, y); final Drawable minuteHand = mMinuteHand; if (changed) { w = minuteHand.getIntrinsicWidth(); h = minuteHand.getIntrinsicHeight(); minuteHand.setBounds(x - (w / 2), y - (h / 2), x + (w / 2), y + (h / 2)); } minuteHand.draw(canvas); canvas.restore(); ... }

AnalogClock 就剩 constructors，與其他 onMeasure(), onSizeChanged(), onDetachedFromWindow() 等函式還沒提到，我想這部份就留給你自己去發掘。
