1.概述
W9825G6KH是一种高速同步动态随机存取存储器(SDRAM),组织为400万字 4个银行 16位。W9825G6KH提供高达200M字/秒的数据带宽第二为了完全符合个人计算机行业标准,W9825G6KH被分类为以下速度等级:-5、-5I、-6、-6I、-6L、-75和75L。-5/-5I级零件符合
200MHz/CL3规格(-5I工业级,保证支持-40°C≤TA≤85°C)。-6/-6I/-6L级零件符合166MHz/CL3规范(-6I工业级保证支持-40°C≤TA≤85°C)。-75/75L符合133MHz/CL3规格6L和75L部件支持自刷新电流IDD6,最大1.5毫安。对SDRAM的访问是面向突发的。一页中的连续内存位置可以是
当ACTIVE选择一个存储体和行时,以1、2、4、8或整页的突发长度访问命令列地址由SDRAM内部计数器以突发方式自动生成活动通过在每个时钟周期提供其地址,随机列读取也是可能的。这个
多个存储体的性质使得内部存储体之间能够交错以隐藏预充电时间。通过具有可编程模式寄存器,
以使其性能最大化。W9825G6KH是主存储器的理想选择高性能应用程序。
2.特点
3.3V±0.3V电源
高达200 MHz的时钟频率
4194304字 4个银行 16位组织
自刷新模式:标准和低功耗
CAS延迟:2和3
突发长度:1、2、4、8和整页
突发读取、单次写入模式
字节数据由LDQM、UDQM控制
断电模式
自动预充电和受控预充电
8K刷新周期/64毫秒
接口:LVTTL

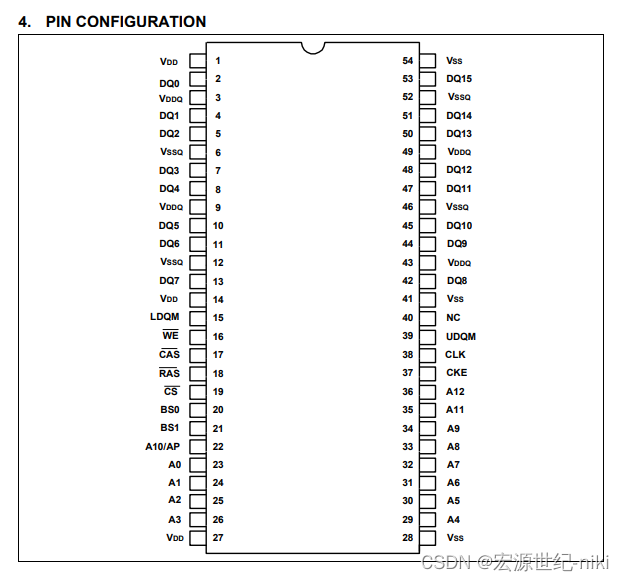

采用TSOP II 54引脚封装,400密耳-0.80,使用符合RoHS的无铅材料
