一:虚拟化技术
通过虚拟化技术将一台计算机虚拟为多台逻辑计算机,在一台计算机上同时运行多个逻辑计算机,
同时每个逻辑计算机可运行不同的操作系统,应用程序都可以在相互独立的空间内运行而互相不影响,
从而提高计算机的工作效率
1.1:虚拟化技术发展
雏形:
1961年,IBM709机器实现了分时系统,将CPU占用切分为多个极短的时间片(1/100sec)每一个时间片执行不同的工作,通过对这些时间片进行轮询
从而将一个CPU伪装成多个CPU
1972年, IBM正式将system370机的分时系统命名为虚拟机
1990年, IBM推出的system390机支持逻辑分区(将一个CPU分为多份,相互独立,也就是逻辑分割)
Xen 2003年问世,是一个外部的hypervisor程序(虚拟机管理程序),能够控制虚拟机和给多个客户机分配资源
KVM:2007年问世,现已内置在kernel内核中的
Xen 支持的虚拟化技术:全虚拟化,半虚拟化
KVM:支持的虚拟化技术:全虚拟化
1.2:虚拟化类型
1、全虚拟化:将物理硬件资源全部通过软件的方式抽象化,最后进行调用
⭐⭐使用的方法:使用hypervisor(VMM)软件,其原理是在底层硬件和服务器之间建立一个抽象层,
而基于核心的虚拟机是面向Linux系统的开源产品hypervisor(VMM)可以捕捉CPU的指令,
为指令访问硬件控制器和外设充当中介。
2、半虚拟化:需要修改操作系统
3、直通:直接使用物理硬件资源(需要支持,还不完善)
1.3:虚拟化的特性:
优势
① 集中化管理(远程管理、维护)
② 提高硬件利用率(物理资源利用率低-例如峰值,虚拟化解决了“空闲”容量)
③ 动态调整机器/资源配置(虚拟化把系统的应用程序和服务硬件分离、提高了灵活性)
④ 高可靠(可部署额外的功能和方案,可提高透明负载均衡、迁移、恢复复制等应用环境)
劣势
① 前期高额费用(初期的硬件支持)
② 降低硬件利用率(特定场景-例如极度吃资源的应用不一定适合虚拟化)
③ 更大的错误影响面(本地物理机down机会导致虚拟机均不可用,同时可能虚拟机中文件全部损坏)
④ 实施配置复杂、管理复杂(管理人员运维、排障困难)
⑤ 一定的限制性(虚拟化技术涉及各种限制,必须与支持/兼容虚拟化的服务器、应用程序及供应商结合使用)
⑥ 安全性(虚拟化技术自身的安全隐患)
案例:
VMwareWorkstation:使用软件达到虚拟多操作系统
VirtualBox:使用软件虚拟出多物理设备功能
以VMwareworkstation为例
硬件辅助虚拟化技术Intel-VT-x AMD-V
Intel VT-x技术主要包含CPU、内存和I/O三方面的虚拟化技术,同时提供优化处理(早期为弥补X86架构虚拟化的缺陷)
AMD-V 是对x86处理器系统架构的一组硬件扩展和硬件辅助虚拟化技术,可以简化纯软件的虚拟化解决方案,
改进VMM(虚拟机监视器)的设计,更充分地利用硬件资源,提高服务器和数据中心的虚拟化效率
VMM(虚拟机监视器/管理程序)
VMM是一个系统软件,可以维护多个高效、隔离的程序环境(虚拟机),同时可以管理计算机系统的真实资源、为虚拟机提供接口
二:KVM:
2.1、KVM 原理简介
广义的KVM实际上包含两部分,
1.基于LINUX内核支持的KVM内核模块,
- KWM内核模块模拟处器和内存以支持虚拟机的运行,
2. 经过简化和修改的Qemu。
- Qemu主要处理 I/0以及为用户提供一个用户空间工具来进行虛拟机的管理。两者相互结合,相辅相成,构成了一个完整的虚拟化平台。
注意: Qemu本身并不是KVI的一部分,Qemu 是一套完整的虚拟化解决方案,是纯软件实现虚拟化,包括处理器虚拟化、内存虚拟化以及各种虚拟设备的模拟,但因为是纯软件模拟出来的,所以Qemu的性能比较低。
2.2、KVM架构及原理
KVM 虚拟化架构/三种模式
1、客户模式(guestOS):VM中的OS为GuestOS
客户机在操作系统中运行的模式,客户机分为内核模式和用户模式,作用如下:
2、用户模式:
为用户提供虚拟机管理的用户空间工具以及代表用户执行I/O,Qemu工作在此模式下(Qemu的主要功能)
3、linux内核模式
模拟CPU、内存,实现客户模式切换,处理从客户模式的推出,KVM即运行在此模式下
2.3、KVM原理
1、Guest:客户机系统,包括CPU(vCPU)、内存、驱动(Console、网卡、I/O 设备驱动等),
被KVM 置于一种受限制的CPU 模式下运行。
2、KVM :内核模块模拟处理器和内存以支持虚拟机运行
3、Qemu :主要处理I/O以及为客户提供一个用户空间/dev/kvm 工具libvirt 来进行虚拟机管理
ioctl(定义) 专用于设备输入输出操作的系统调用
libvirt:KVM管理工具
以上构成一个完整的虚拟化平台
简单理解:
KVM驱动提供处理器、内存的虚拟化,以及客户机I/O的拦截,guest的I/O被拦截后, 交由Qemu处理
Qemu利用接口libkvm调用(ioctl)虚拟机设备接口/dev/kvm来分配资源、管理、维护虚拟机
2.4、KVM工作流程
用户模式的 Qemu 利用接口 libkvm 通过 ioctl 系统调用进入内核模式。 KVM驱动为虚拟机创建虚拟 CPU 和虚拟内存,
然后执行 VMLAU·NCH 指令进入客户模式,装载 Guest OS 并运行。Guest OS 运行过程中如果发生异常,则暂停Guest OS
的运行并保存当前状态同时退出到内核模式来处理这些异常。
内核模式处理这些异常时如果不需要 I/O则处理完成后重新进入客户模式。如果需要 I/O 则进入到用户模式,
则由 Qemu 来处理 I/O,处理完成后进入内核模式,再进入客户模式
三、kvm部署过程

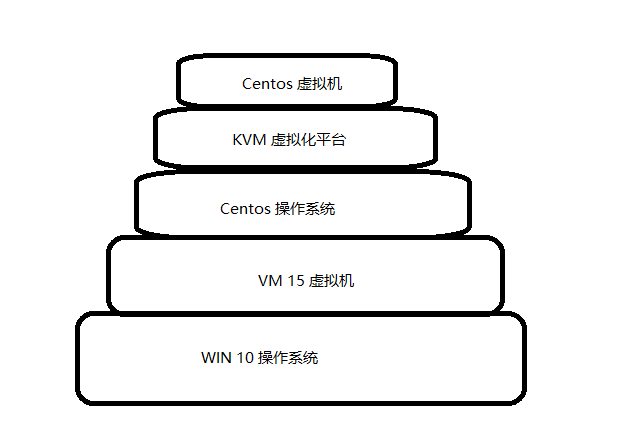

3.1、kvm部署拓扑图
3.2、安装KVM前的环境部署
1、在VMware软件中新建虚拟机,并安装centos7系统
- 注意:
- 处理器数量:2 每个处理器内核数:2 处理器内核总数:4
- 虚拟化Intel VT-X 选项√下
- 内存大小为16G 网络NAT模式 声卡和打印机移除 挂载光盘 硬盘1TG
- 安装GNOME桌面 点开发工具 分区自动分配 安装操作系统
具体centos7的安装这里不做详细介绍,网上有很多文章介绍。
2、centos7系统开局优化和KVM环境准备
1、配置静态IP地址,保证与nat模式的网段一致
vi /etc/resolv.conf
nameserver 8.8.8.8
保证网络能够上网
2、挂载光盘
vi /etc/fstab
/dev/sr0 /mnt iso9660 defaults 0 0
mount -a
3、关闭防火墙
systemctl stop firewalld
systemctl disable firewalld
setenforce 0
4、关闭核心防护
sed -i '7s/enforcing/disabled/' /etc/sysconfig/selinux
cat /etc/sysconfig/selinux
5、配置yum本地源
[root@localhost ~]# cd /etc/yum.repos.d/
[root@localhost yum.repos.d]# mkdir backup
[root@localhost yum.repos.d]# mv C* backup/
[root@localhost yum.repos.d]# ls
backup
[root@localhost yum.repos.d]# vim local.repo
输入以下信息
[centos]
name=centos
baseurl=file:///mnt
gpgcheck=0
enabled=1
[root@localhost yum.repos.d]# yum clean all #清空yum仓库
[root@localhost yum.repos.d]# yum makecache #加载yum数据
3.3、安装KVM和网络配置
1、安装一些需要的软件
yum groupinstall -y "GNOME Desktop" #安装 GNOME 桌面环境 如果装了图形界面不需要装了
yum -y install qemu-kvm #安装KVM 模块
yum -y install qemu-kvm-tools #安装KVM 调试工具
yum -y install virt-install #构建虚拟机的命令行工具
yum -y install libvirt #虚拟机管理工具
yum -y install virt-manager #图形界面管理虚拟机
2、进行检查
查看CPU是否支持虚拟化
cat /proc/cpuinfo | grep vmx
查看KVM模块是否安装
lsmod | grep kvm
优化
ln -sf /lib/systemd/system/graphical.target /etc/systemd/system/default.target
将 系 统 的 默 认 运 行 target 更 改 为
graphical.targe
开启libvirtd服务,并设置开机自启动
systemctl start libvirtd
systemctl enable libvirtd
重启系统
3、设置KVM网络
宿主服务器安装完成 KVM, 首先要设定网络, 在 libvirt 中运行 KVM 网络有两种方法:
NAT 和 Bridge, 默认是 NAT。
用户模式, 即 NAT 方式, 这种方式是默认网络, 数据包由 NAT 方式通过主机的接口进行
传送, 可以访问外网, 但是无法从外部访问虚拟机网络。
桥接模式, 这种模式允许虚拟机像一台独立的主机一样拥有网络, 外部的机器可以直接
访问到虚拟机内部, 但需要网卡支持, 一般有线网卡都支持。
这里以 Bridge(桥接) 为例。
修改ens33网卡
[root@localhost ~]# vim /etc/sysconfig/network-scripts/ifcfg-ens33
TYPE=Ethernet
PROXY_METHOD=none
BROWSER_ONLY=no
BOOTPROTO=none
DEFROUTE=yes
IPV4_FAILURE_FATAL=no
IPV6INIT=no
IPV6_AUTOCONF=yes
IPV6_DEFROUTE=yes
IPV6_FAILURE_FATAL=no
IPV6_ADDR_GEN_MODE=stable-privacy
NAME=ens33
UUID=0e5a02f3-25d6-4222-a2c7-3303cc76117a
DEVICE=ens33
ONBOOT=yes
#IPADDR=20.0.0.80
#PREFIX=24
#GATEWAY=20.0.0.2
BRIDGE=br0 #注释掉IP地址、网关、掩码,添加上br0
[root@localhost ~]# vim /etc/sysconfig/network-scripts/ifcfg-br0
TYPE=Bridge
BOOTPROTO=static
DEFROUTE=yes
PEERDNS=yes
PEERROUTES=yes
IPV4_FAILURE_FATAL=no
IPV6INIT=yes
IPV6_AUTOCONF=yes
IPV6_DEFROUTE=yes
IPV6_PEERDNS=yes
IPV6_PEERROUTES=yes
IPV6_FAILURE_FATAL=no
IPV6_ADDR_GEN_MODE=stable-privacy
NAME=br0
DEVICE=br0
ONBOOT=yes
IPADDR=20.0.0.80 #添加NAT网段的IP地址
NETMASK=255.255.255.0
GATEWAY=20.0.0.2
DNS1=8.8.8.8
DNS2=114.114.114.114
重启network网络
systemctl restart network
3.4、创建kvm存储
1、创建镜像文件夹,上传镜像
mkdir -p /data_kvm/iso
mkdir -p /data_kvm/store #虚拟机存储的目录
//挂载本地共享文件夹
mount.cifs //192.168.100.1/share /opt
cp CentOS-7-x86_64-DVD-1810.iso /data_kvm/iso/
[root@localhost Linux]# ls /data_kvm/iso/
CentOS-7-x86_64-DVD-1810.iso
//图形界面敲下面命令,打开虚拟系统管理器
virt-manager

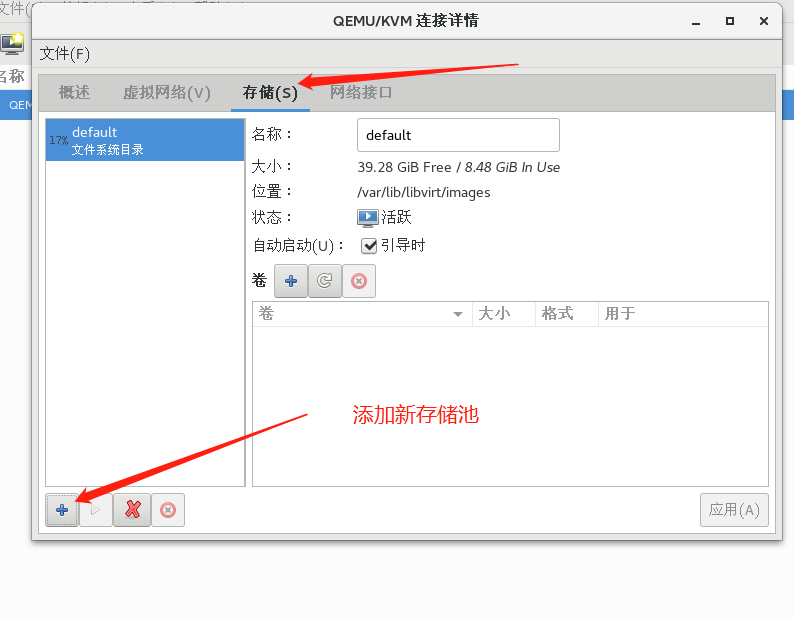

- 创建两个存储池 iso 和 store

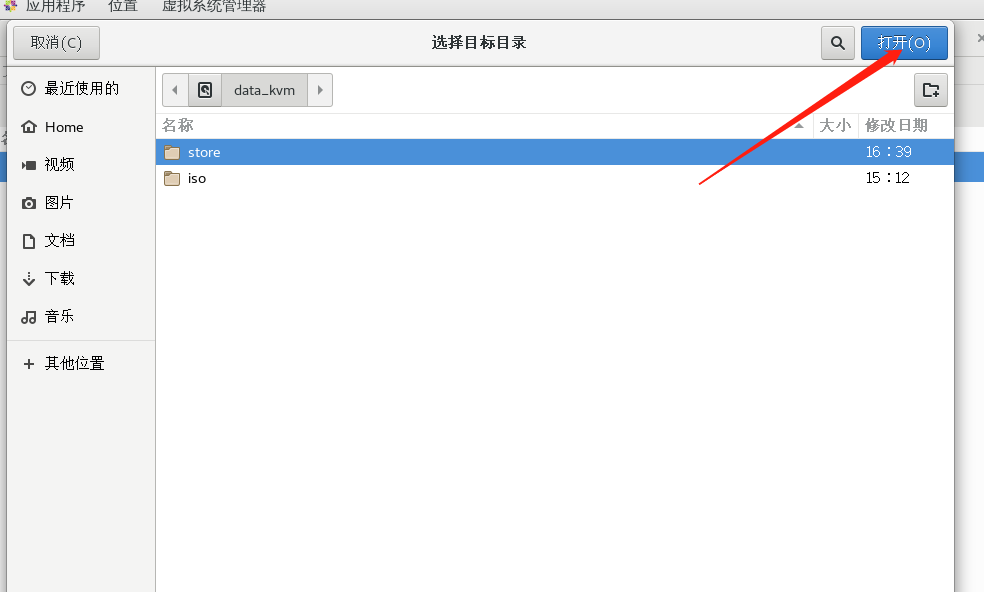

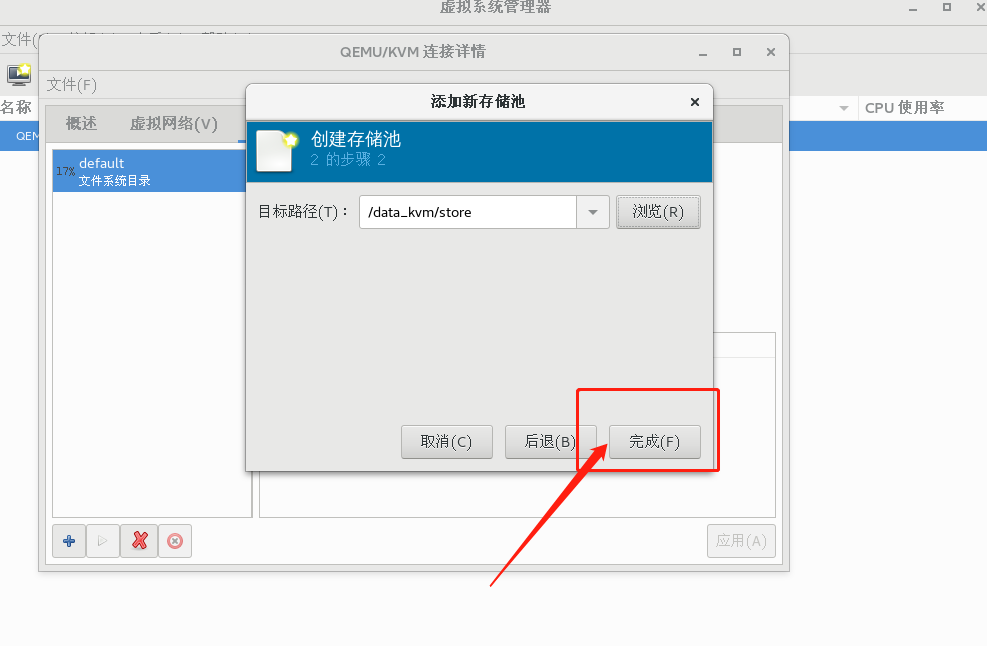

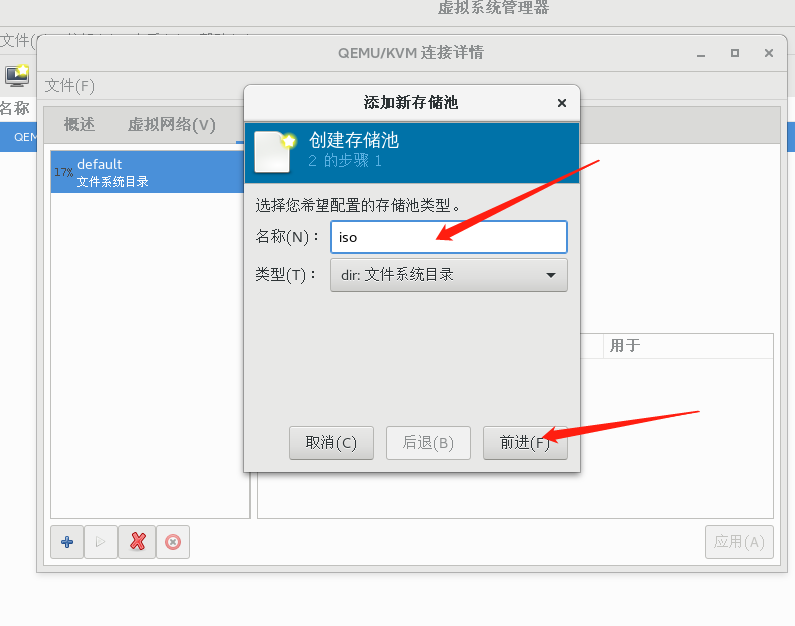

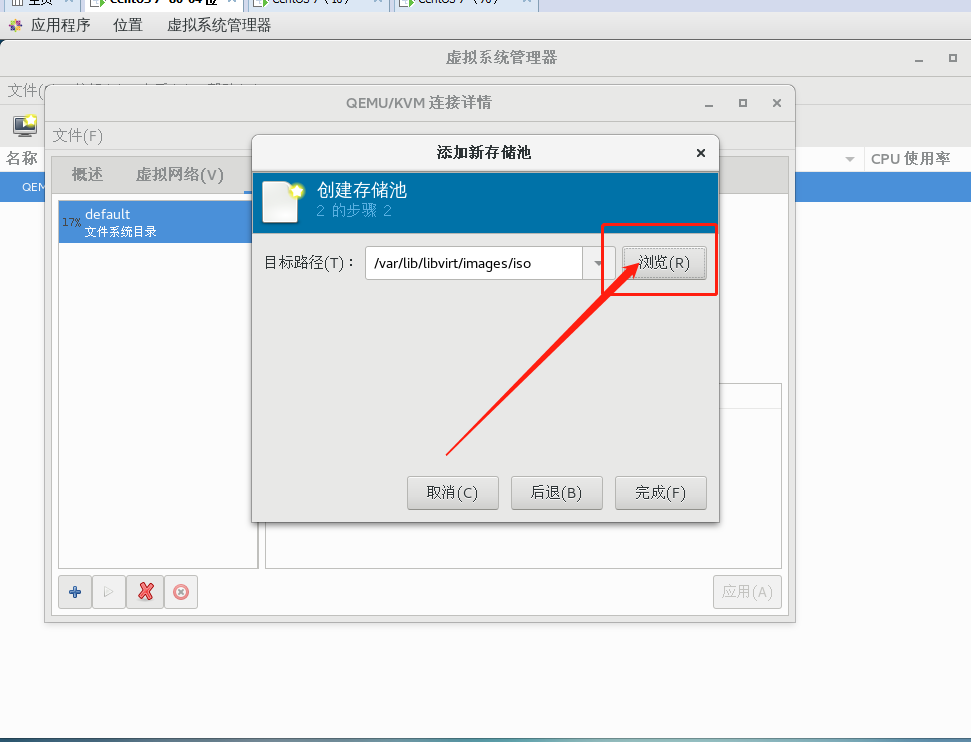

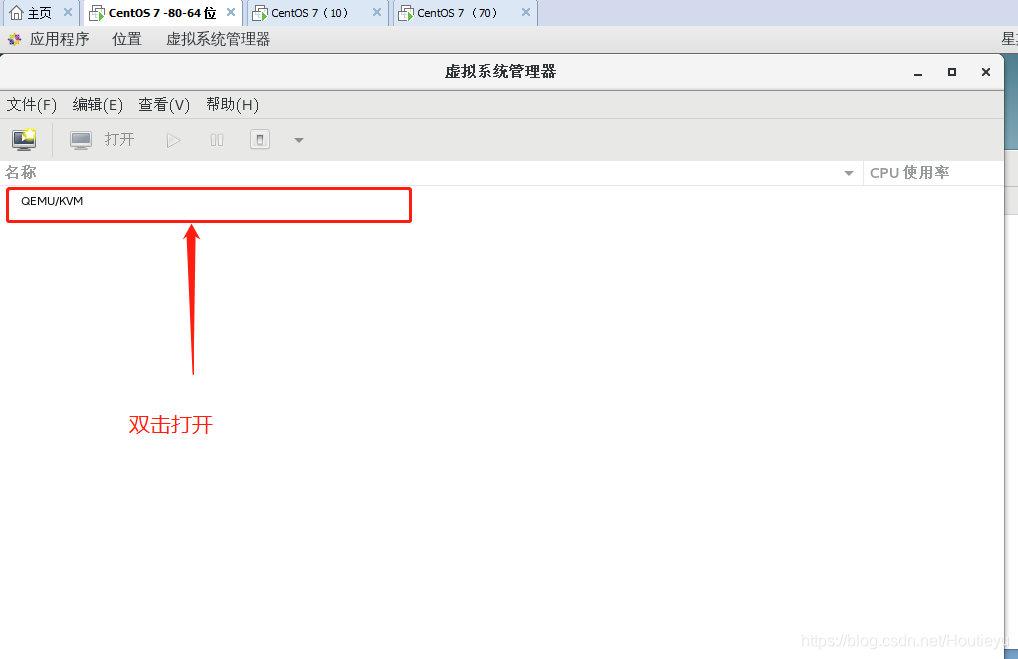

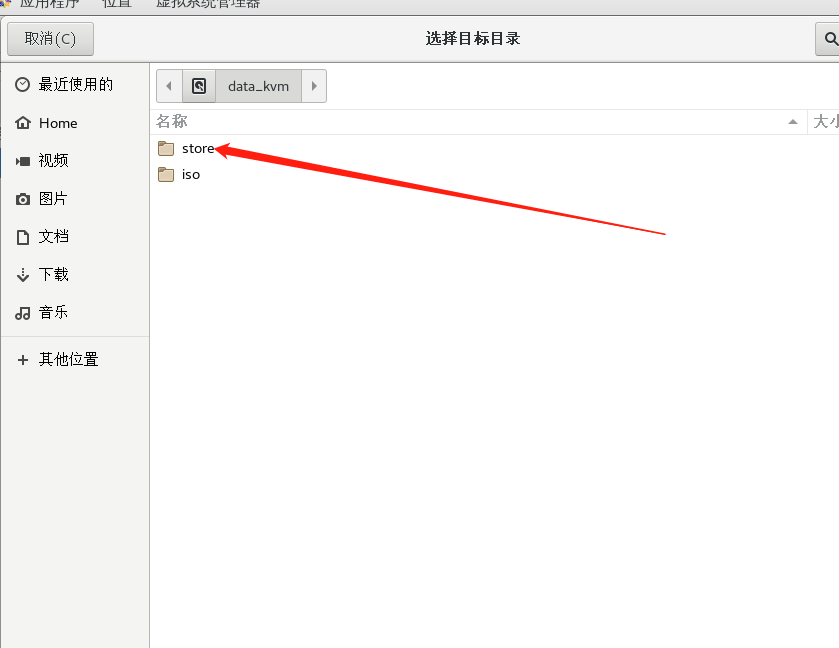

双击打开QEMU/KVM—存储–—添加(加号)—–填写名称—–前进—–浏览—–其他位置–----计算机—–data_kvm–store–打开–完成,使用相同方法创建镜像存储池,选择的文件夹是/data_kvm/iso

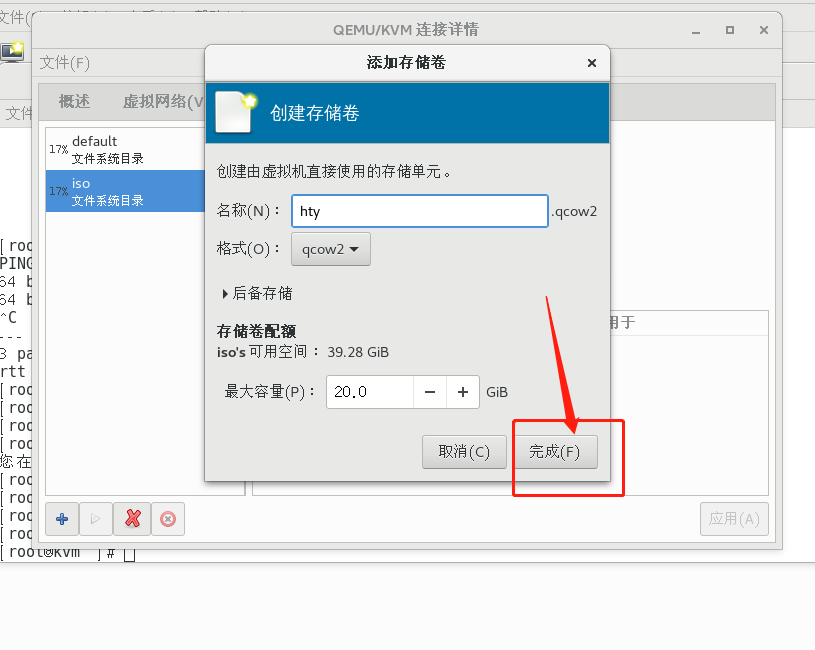

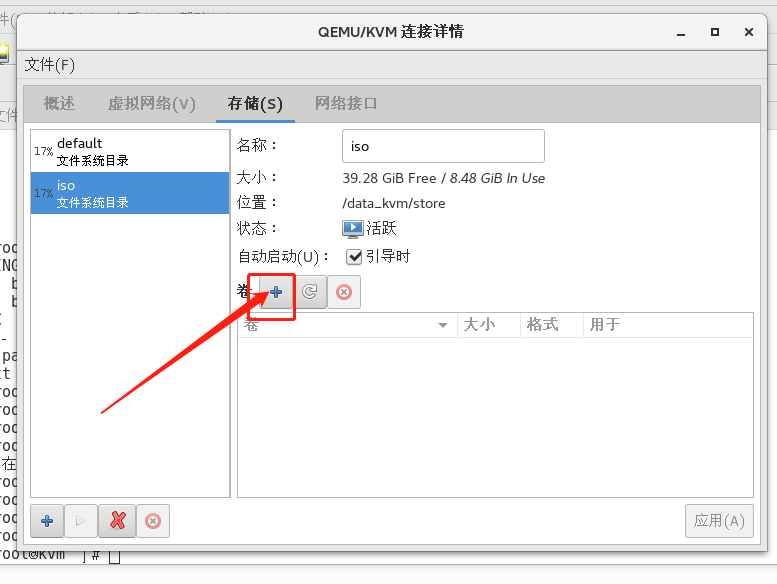

- 创建存储卷
在store存储池里添加存储卷,最大容量选择20G
- 创建虚拟机

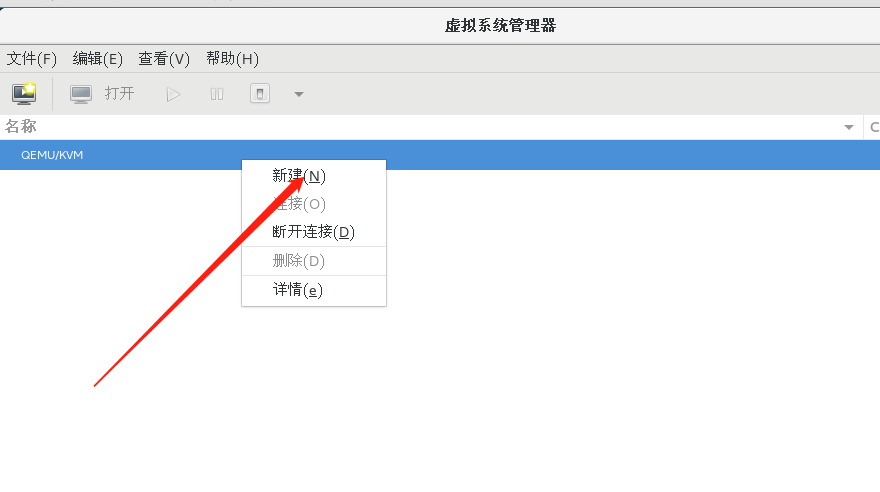

打开虚拟系统管理器–右击QEMU/KVM–选择新建

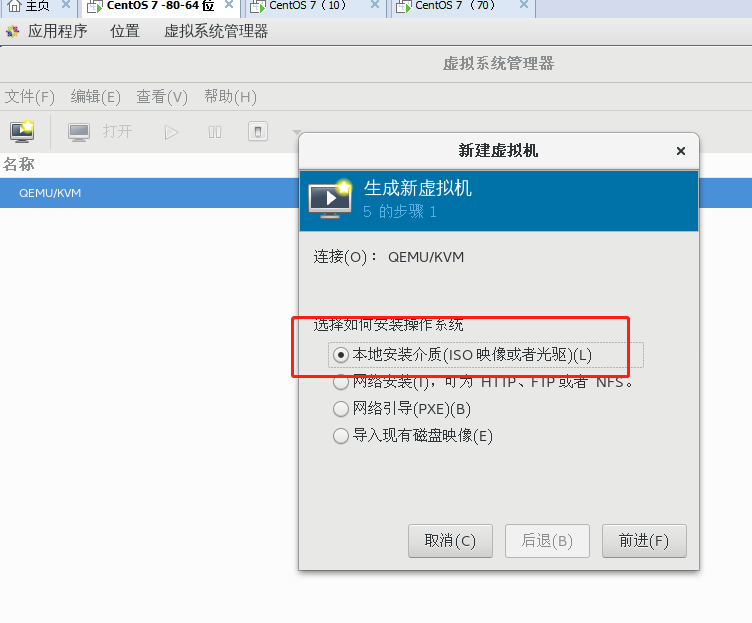

默认本地安装介质–前进

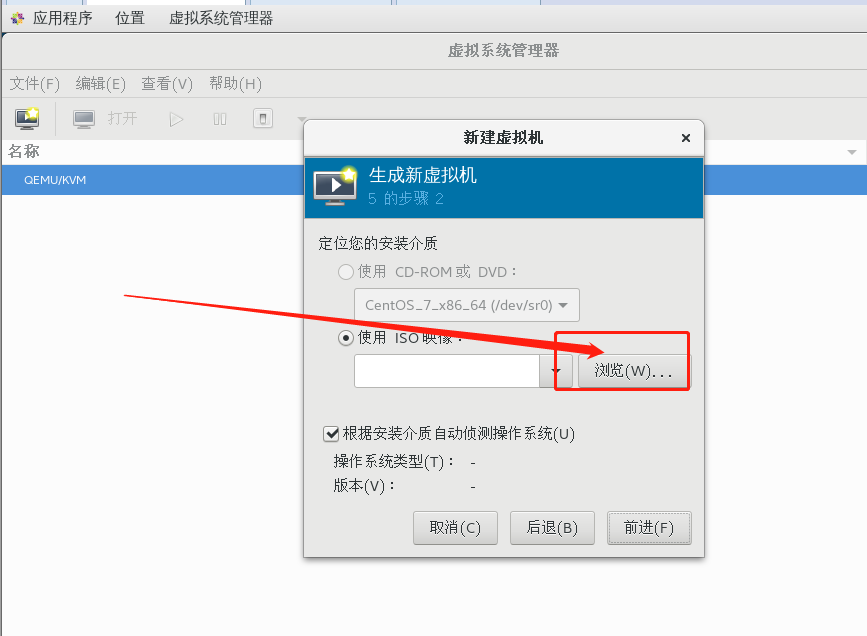

选择ISO映像–浏览选择刚刚创建的镜像----–前进

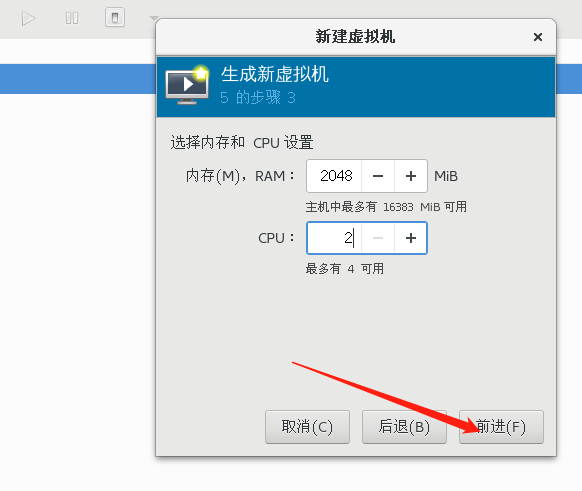

选择CPU:2G、内存:2048M的配置

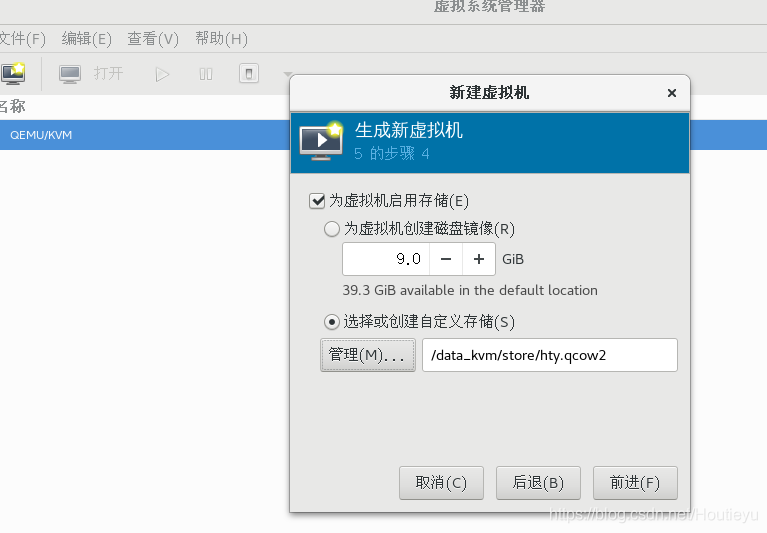

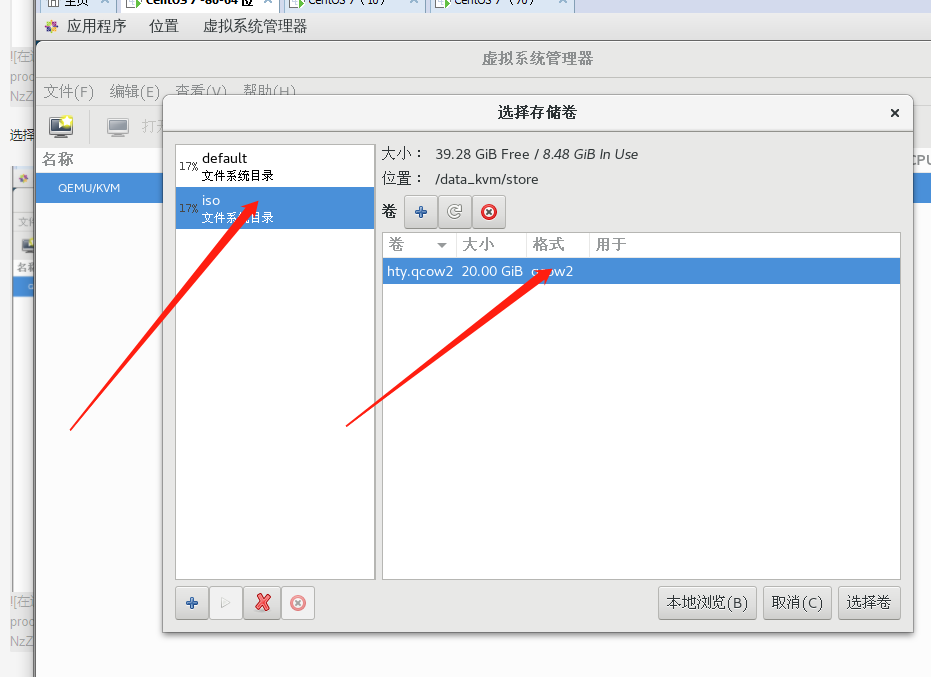

选择存储卷的位置

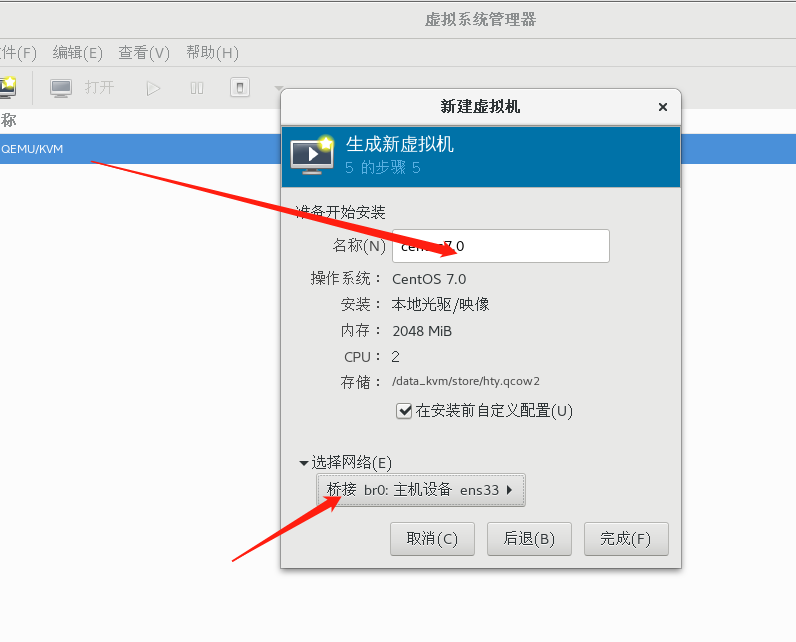

点击在安装前自定义配置–选择网络(桥接)–完成

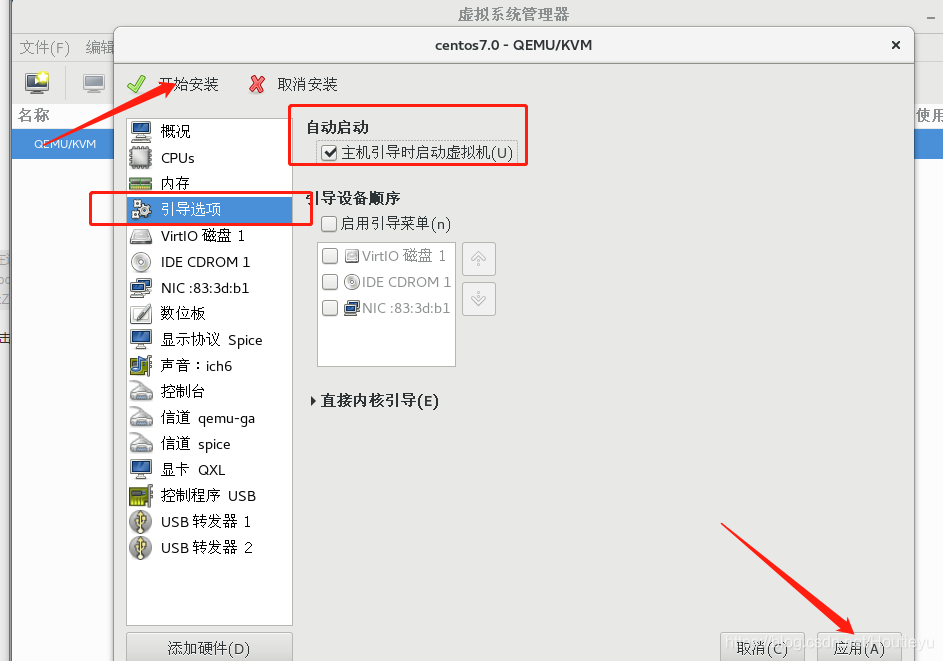

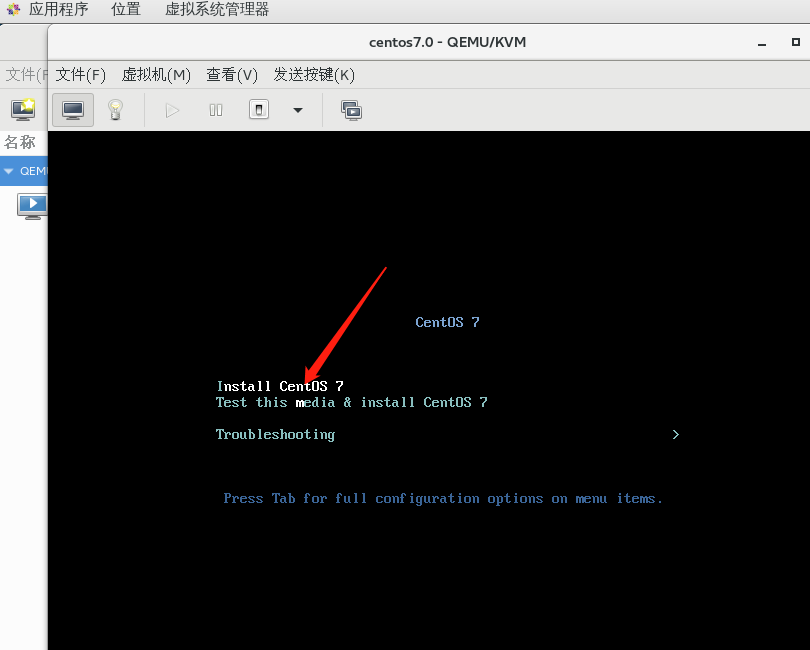

点击引导选项-----勾选主机引导时启动虚拟机------开始安装-----出现提示默认是

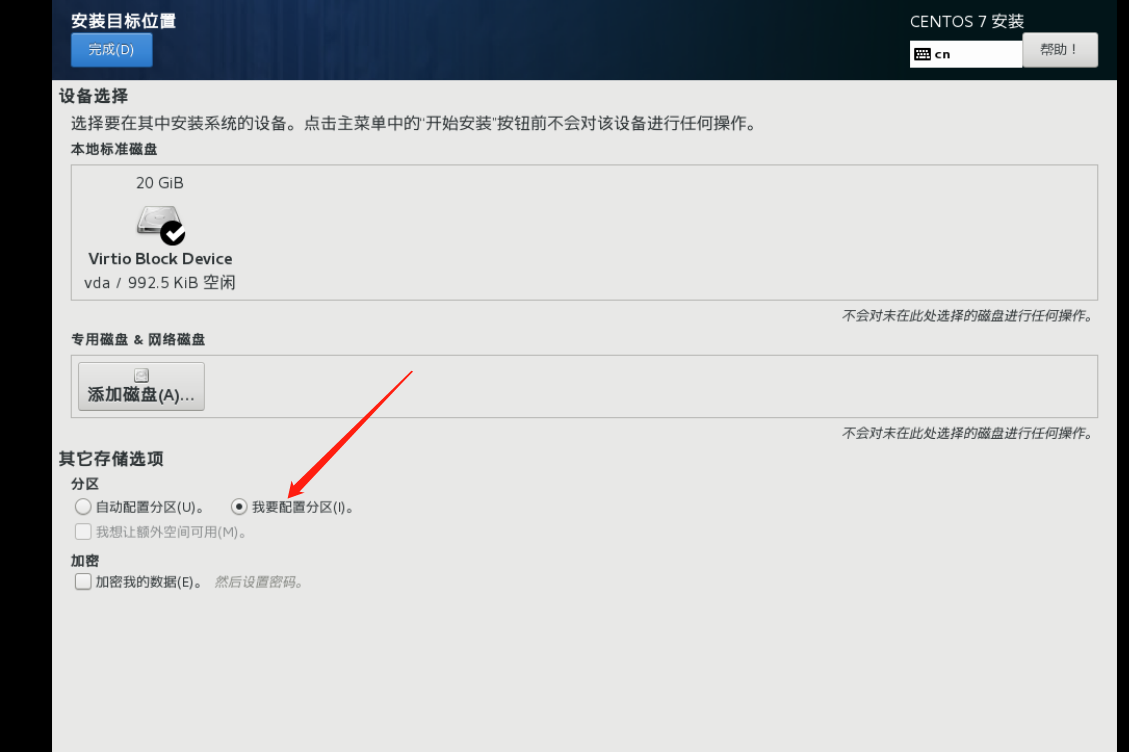

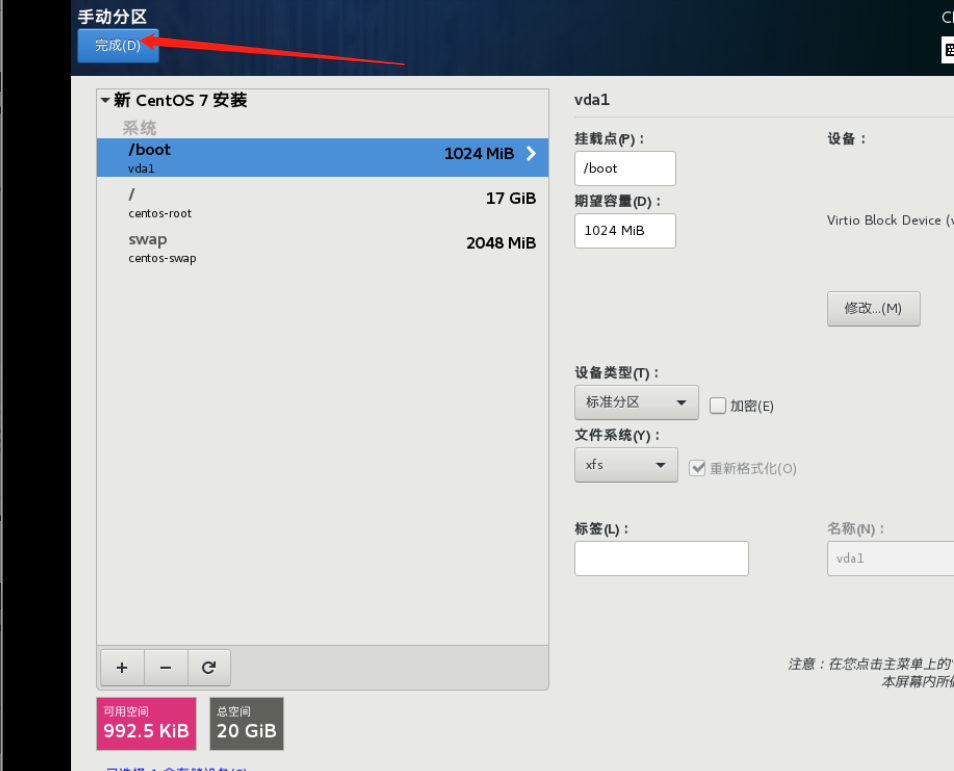

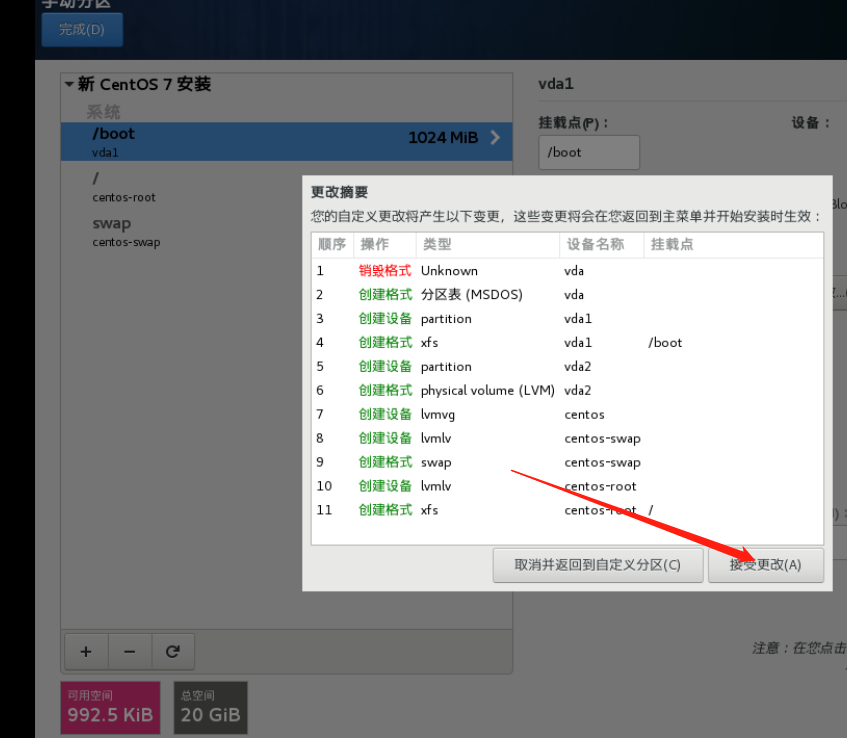

更改一下分区,去掉home目录。

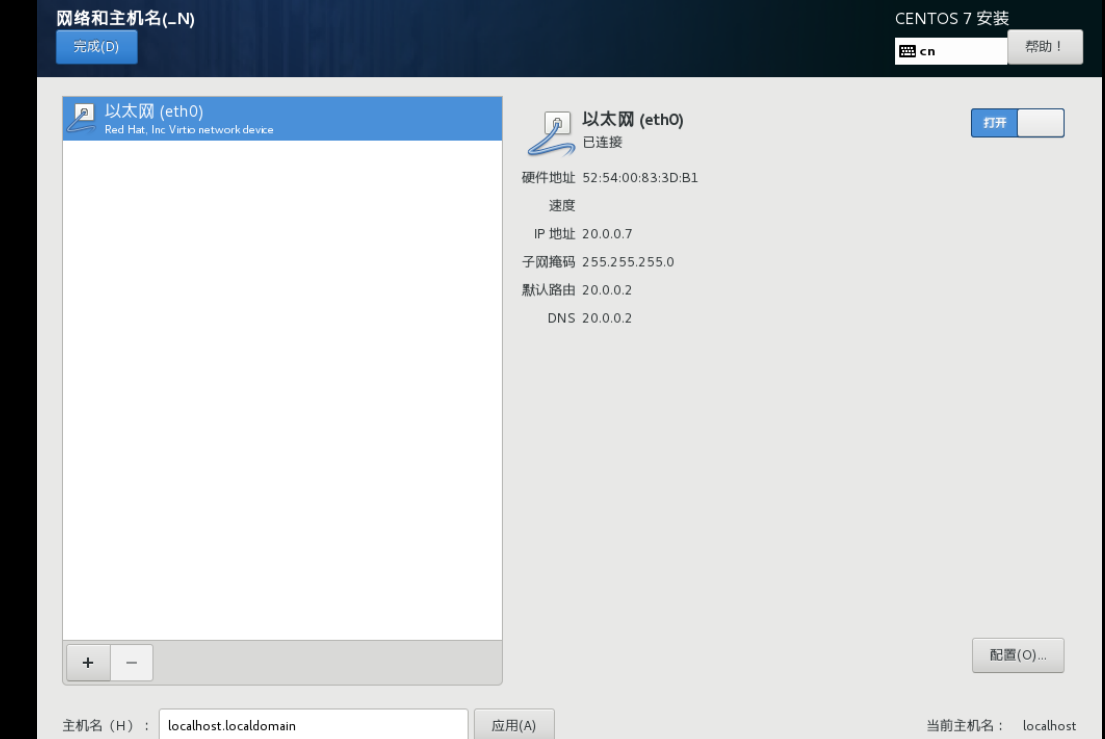

这里需要DHCP自动分配一个IP地址,所以虚拟机配置里nat模式要勾选后打开网络,
注意:要记住分配的IP地址,过一会儿用

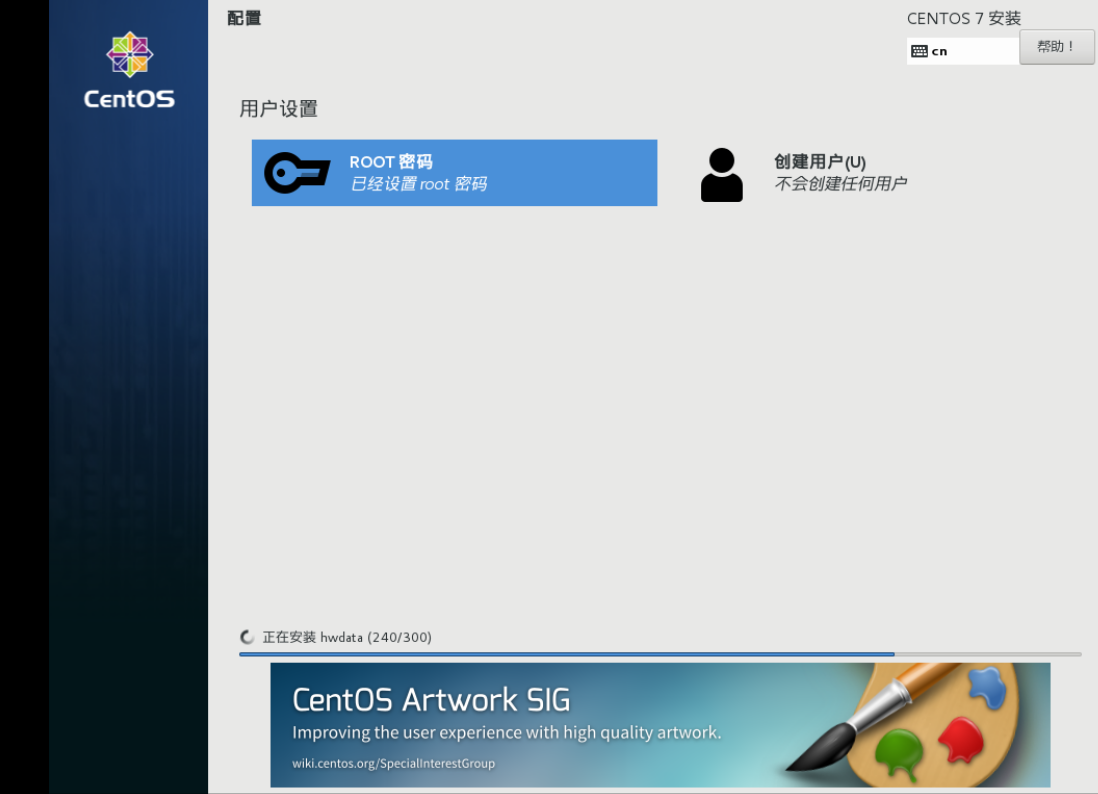

选择最小化安装
到这里我们的KVM已经完成了!!!
