Conductor

netflix conductor 是基于Java开发的开源流程引擎，用于编排微服务的流程。有如下特性：

允许创建复杂的业务流程，流程中每个独立的任务都是由一个微服务所实现。
基于JSON DSL创建工作流，对于任务的执行进行编排。
工作流在执行过程中可观测、可追溯
提供暂停、回复、重启等多种控制
提供一种简单的方式来最大限度的重用微服务
拥有扩展到百万罗成并发运行的服务能力
通过队列服务实现客户端与服务端的分离
支持http或其他RPC协议进行通信

基本概念

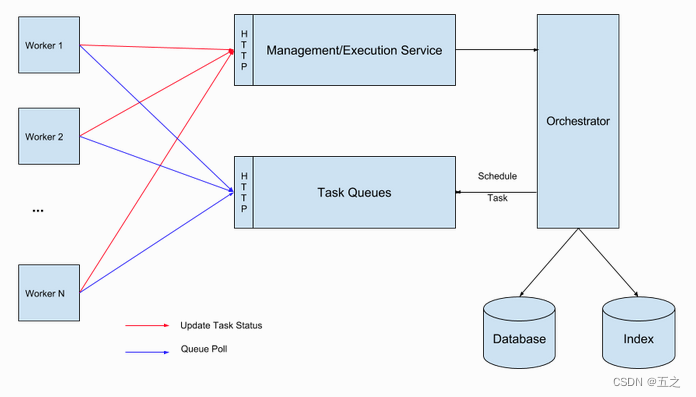

聊概念要基于conductor整体架构进行描述。整体架构图如下：
在这里插入图片描述
涉及到的概念如下：

Orchestrator: 负责流程的流转调度工作；
Management/Execution Service: 提供流程、任务的管理更新等操作；
TaskQueues: 任务队列，Orchestrator解析出来的待执行Task会放到队列中；
Worker: 任务执行worker，从TaskQueues中获取任务，通过Execution Service更新任务状态与结果数据；
Database: 元数据&运行时数据库，用于保存运行时的Workflow、Task等状态信息，以及流程任务定义的等原信息；
Index: 索引数据库，用于存储执行历史；

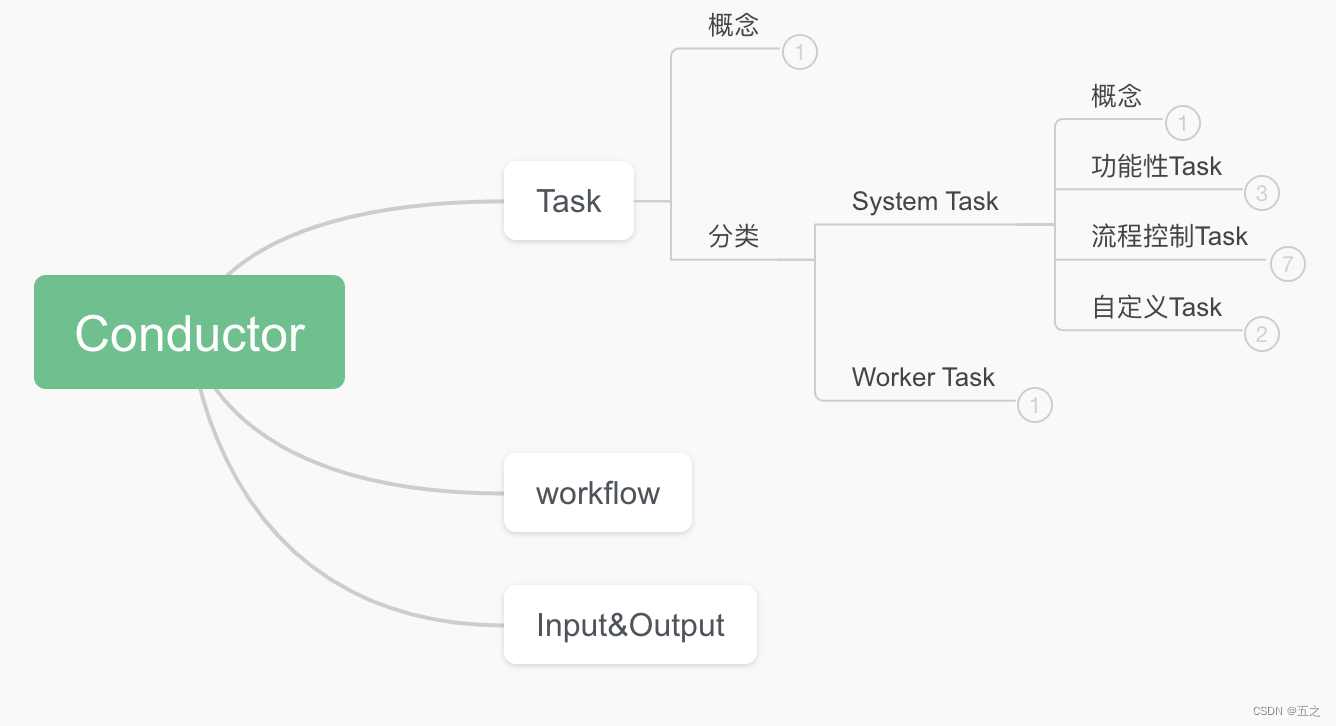

还有相关的执行状态概念，如图：
在这里插入图片描述

Task: Task是最小执行单元，承载了一段执行逻辑，如发送HTTP请求等
workflow: 由一系列需要执行的Task组成，conductor采用json来描述Task的流转关系。除基本的顺序流程外，借助内置的SWITCH、FORK、JOIN、DO_WIHLE、TERMINATE任务，还能实现分支、并行、循环、提前结束等流程控制
Task的输入是一种映射，其作为工作流实例化的一部分或某些其他Task的输出。允许将来自工作流或其他Task的输入/输出作为随后执行的Task的输入

Task 状态

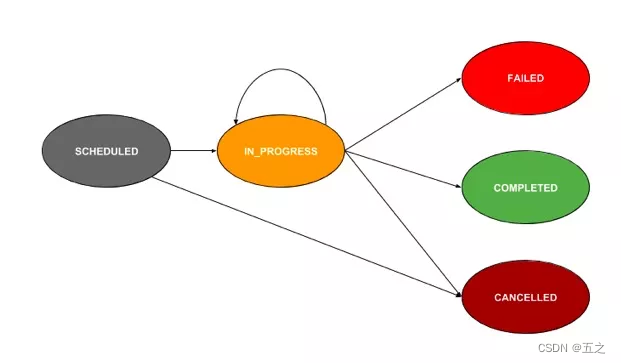

task作为最小执行单元，必然有状态的转移，Task的状态机如图：
在这里插入图片描述

SCHEDULED：待调度，task放到队列中还没有被poll出来执行时的状态
IN_PROGRESS：执行中，被poll出来执行但还没有完成时的状态
COMPLETED：执行完成
FAILED：执行失败
CANCELLED：被中止时为此状态，一般出现在两种情况：
- 手动中止流程时，正在运行中的task会被置为此状态；
- 多个fork分支，当某个分支的task失败时，其它分支中正在运行的task会被置为此状态；

执行流程

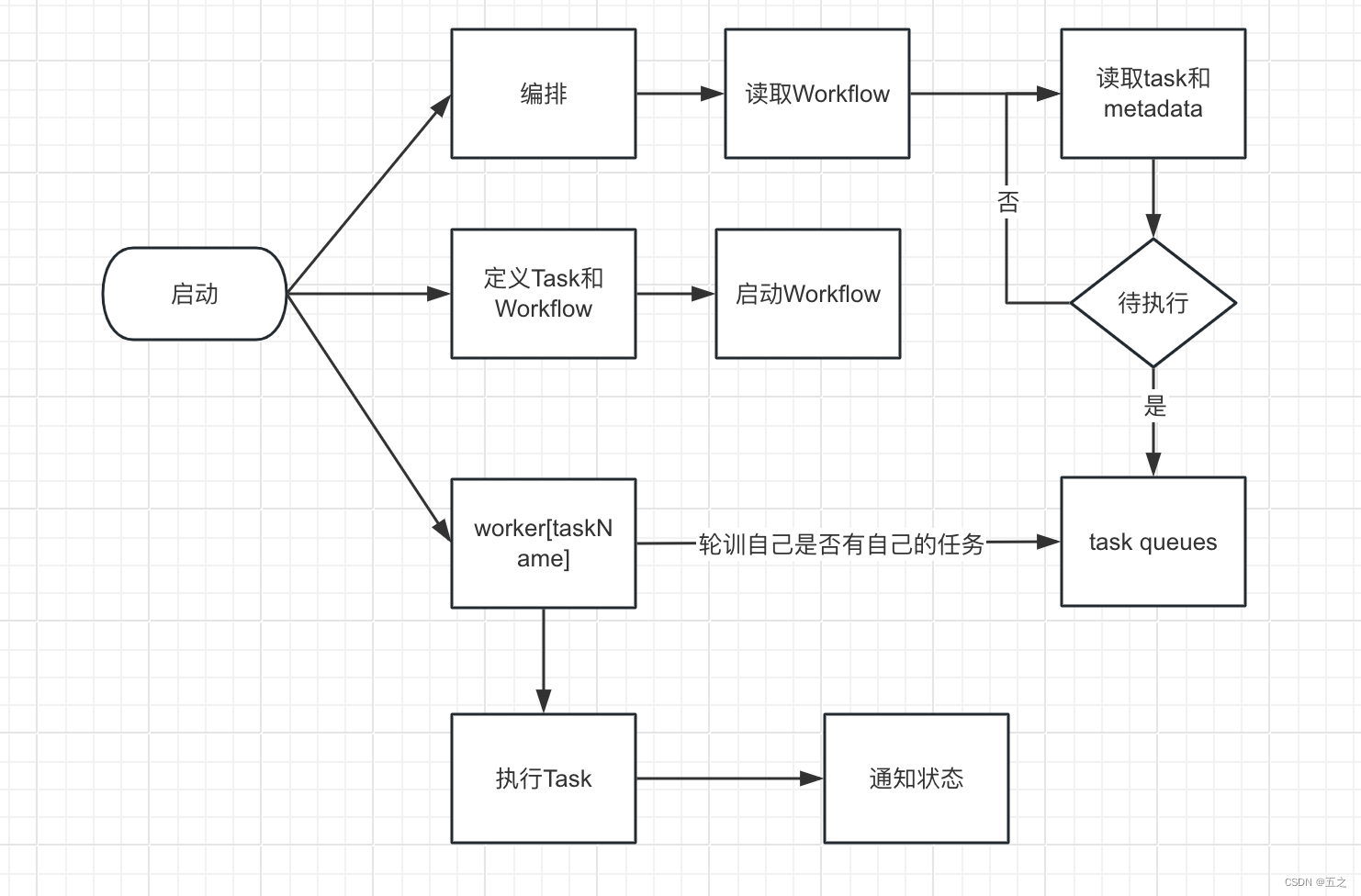

整体执行流程如图：
在这里插入图片描述

首先在conductor server上定义task和workflow
通过接口启动workflow
编排服务会从存储中取得workflow和其中task的metadata，通过状态机服务判断当前要执行的task放入task queues，并置此task状态为SCHEDULED，等待worker认领
启动各微服务worker，在worker中声明当前worker对应的task定义的名字
worker会轮询conductor server，如果发现有同名的任务被放入task queues里，认领此任务，并更新任务状态为IN_PROGRESS，然后开始执行worker内业务逻辑
worker中业务逻辑执行完后，根据至执行结果，更新任务状态为COMPLETE或FAIL
conductor server监听此任务如果变为COMPLETE或FAIL执行下一个节点或重试等逻辑操作，如此往复。

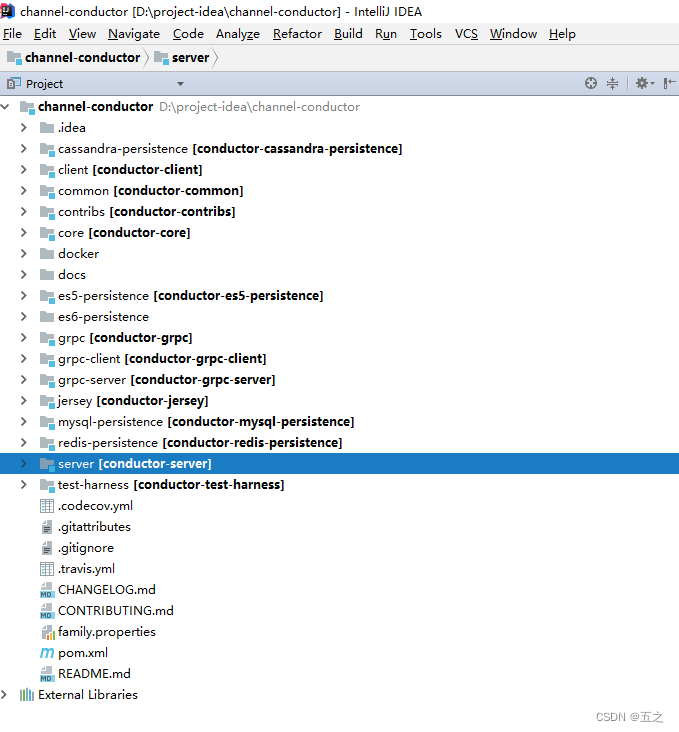

代码主结构

在这里插入图片描述
代码结构说明：

client层：Conductor的使用场景是服务编排，必然会涉及client和server端也就是说在我们的微服务中的服务中可以使用client端来和conductor的server端进行通信，根据不同状态来执行相应任务。
server层：负责conductor server端的启动、工作流任务的启动，由server层调用core层实现分布式状态机控制和任务的调度。
common层：这一层主要涉及的是Task任务和Workflow工作流的元数据和请求参数定义，还有一些工具类。
core层【核心模块】：这一层主要包括的是核心类，包括：事件、队列功能类，还包括任务类型定义、每种类型任务的具体实现逻辑和映射关系，比如分支条件如何进行判断，逻辑表达式如何解析，并行任务如何执行等等。
jersey层：这个主要提供的是Swagger接口展示层，通过启动这个模块可以看到一个接口列表页面，用户可以在界面上操作接口实现任务和工作流元数据的编写和上传，还可以在界面上启动工作流引擎等。
contribs层：亚马逊消息SQS
es-persistence：这一层主要是持久层，根据请求版本不同包括es5和es6二个模块，作用主要包括将任务和工作流元数据保存到es中，还有就是将任务运行时数据进行保存，比如任务执行的状态，执行时间等等。
mysql-persistence：mysql持久层，存储任务和工作流定义的元数据。
redis-persistence：redis持久层，存储任务和工作流定义的元数据。
conductor-cassandra-persistence：cassandra持久层，存储任务和工作流定义的元数据。
