51单片机(8051系列)最小系统图--内部时钟

654654654654654

已于 2023-04-18 16:47:57 修改

阅读量4.4k

点赞数

分类专栏：单片机文章标签： 51单片机

于 2023-04-17 12:24:39 首次发布

本文链接：https://blog.csdn.net/hpx12345678/article/details/130194670

版权

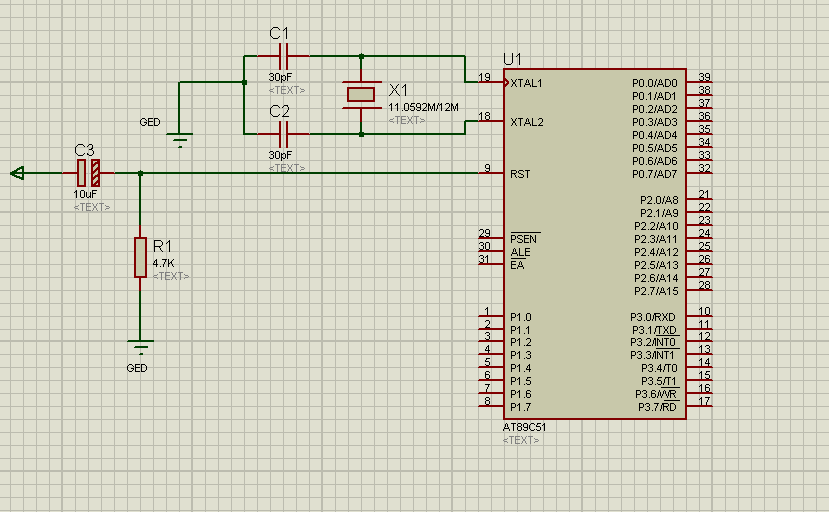

最小系统电路图（无源晶振）

在这里插入图片描述

C1,C2：协助晶振起振（一般称为负载电容）
解释：
负载电容的计算公式CL = C1*C2 / （C1+C2） + CS
其中CS为电路板的寄生电容一般取3~5pF
一般情况下，增大负载电容的值会使振荡频率下降，减小负载电容的值，会使振荡频率上升。

C3:分压.
解释：假设我们电压为5v,上电的时候电容开始充电
