PN结原理

PN结有个内部电场，由于空穴和自由电子都朝着中间移动左边会留下步能移动的负离子，右边留下带正电的正离子。实际上整体上看PN结是不带电的。因为它是局部带电总的来看抵消了。

施加正向电压会让PN结内部电场减弱。

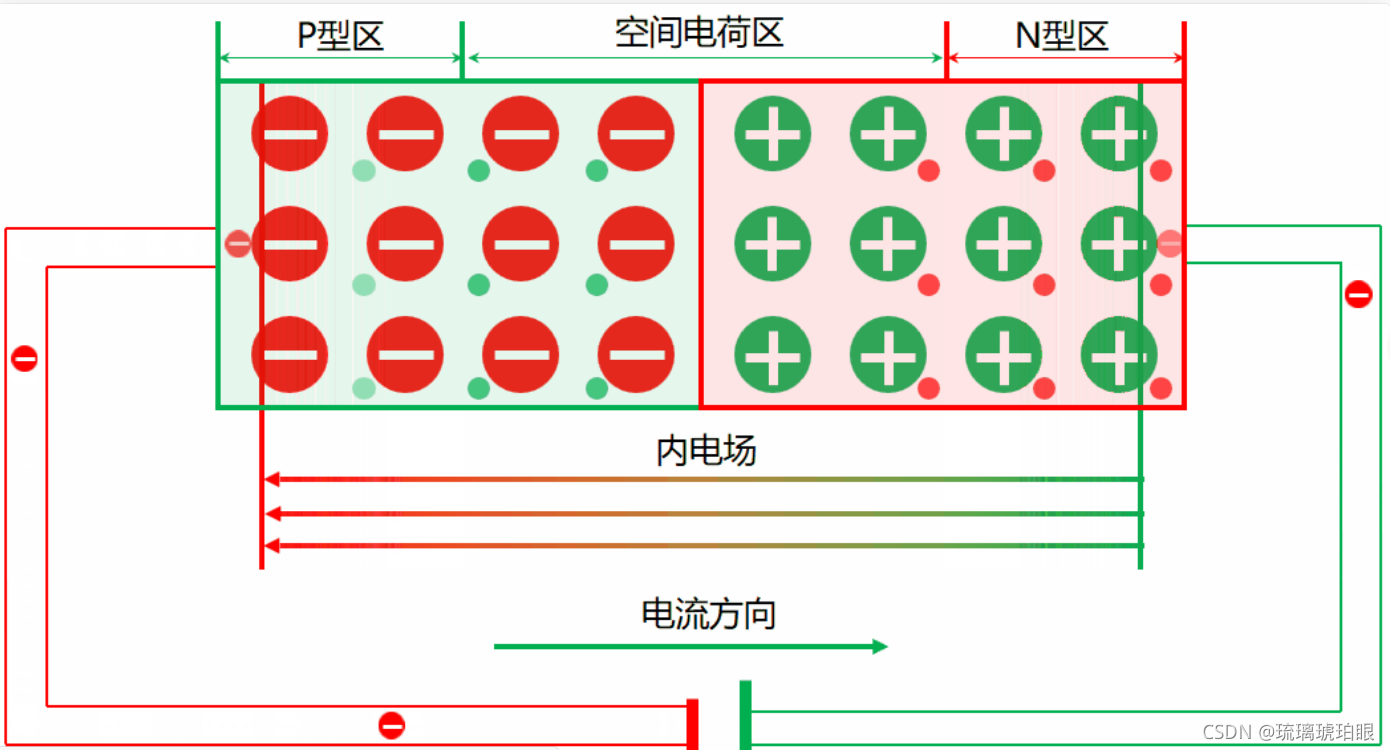

施加反向外部电压会让PN结内部场强增大，直到无法导通。

内部场强会阻碍电流导通。

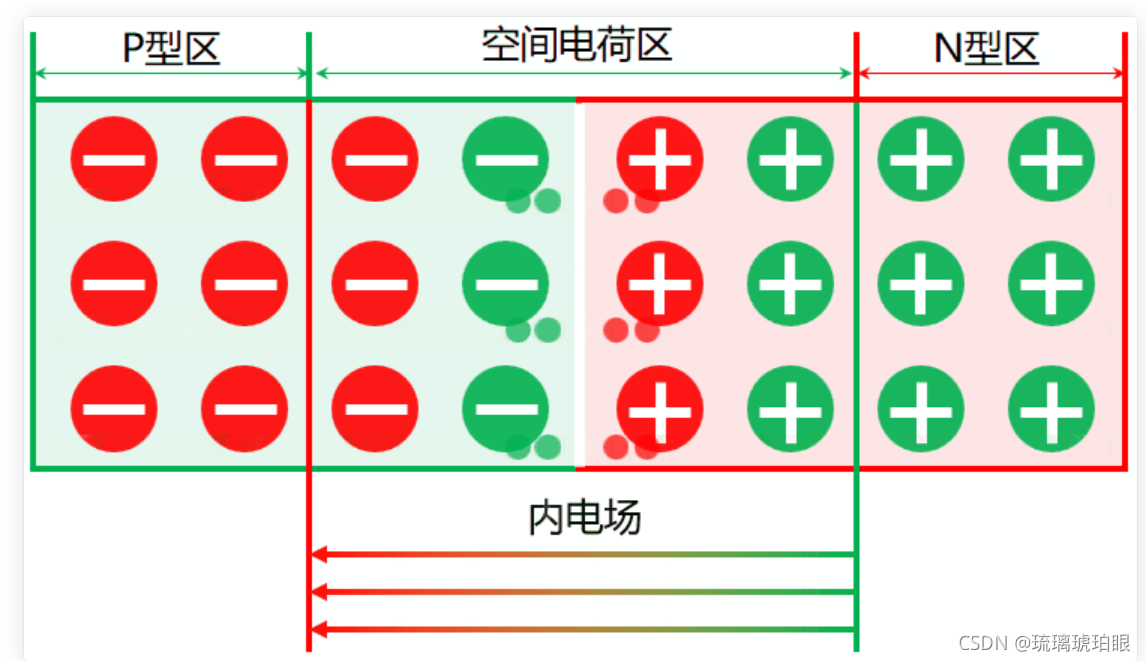

把它们结合在一起，就形成PN结。边界处N型半导体的电子自然就会跑去P型区填补空穴，留下失去电子而显正电的原子。相应P型区边界的原子由于得到电子而显负电，于是就在边界形成一个空间电荷区。为什么叫“空间电荷区”？是因为这些电荷是微观空间内无法移动的原子构成的。
空间电荷区形成一个内建电场，电场方向由N到P，这个电场阻止了后面的电子继续过来填补空穴，因为这时P型区的负空间电荷是排斥电子的。电子和空穴的结合会越来越慢，最后达到平衡，相当于载流子耗尽了，所以空间电荷区也叫耗尽层。这时PN结整体还呈电中性，因为空间电荷有正有负互相抵消。
