基于WPF技术的换热站智能监控系统15--实时读取PLC数据

1、创建PLC实时数据

1、添加数据块

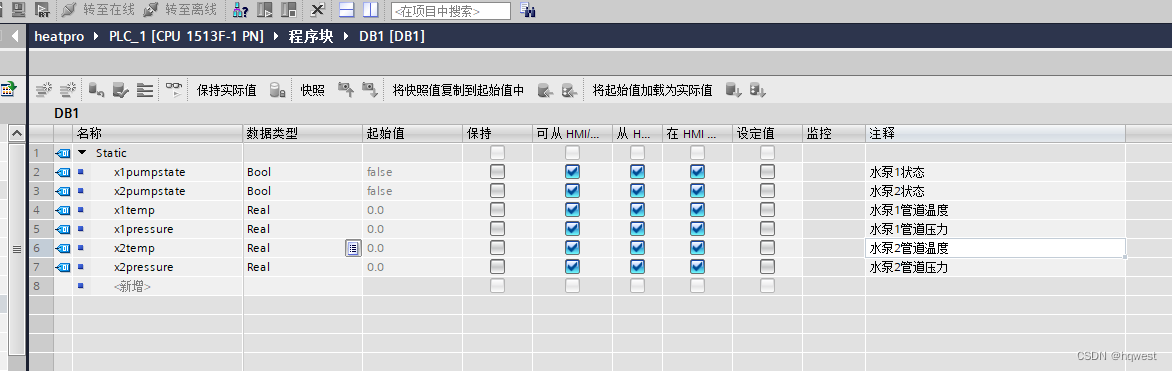

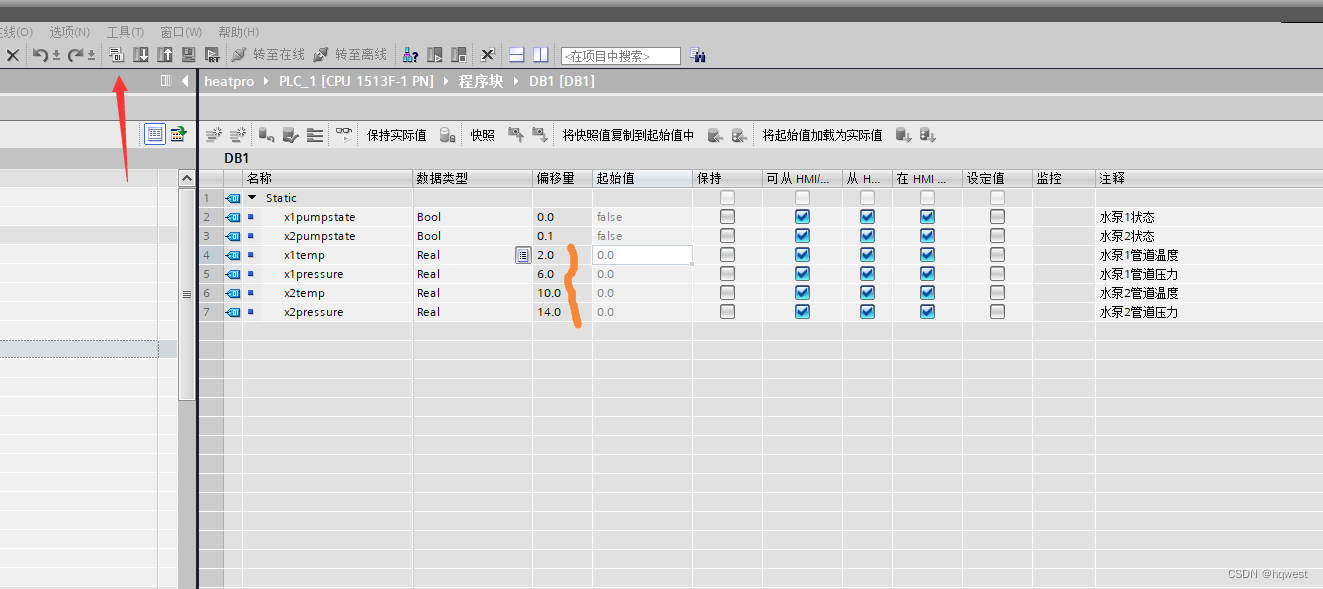

 2、创建6个变量

用来表示水泵1和水泵2的参数，可以根据现场实际情况添加更多的变量参数

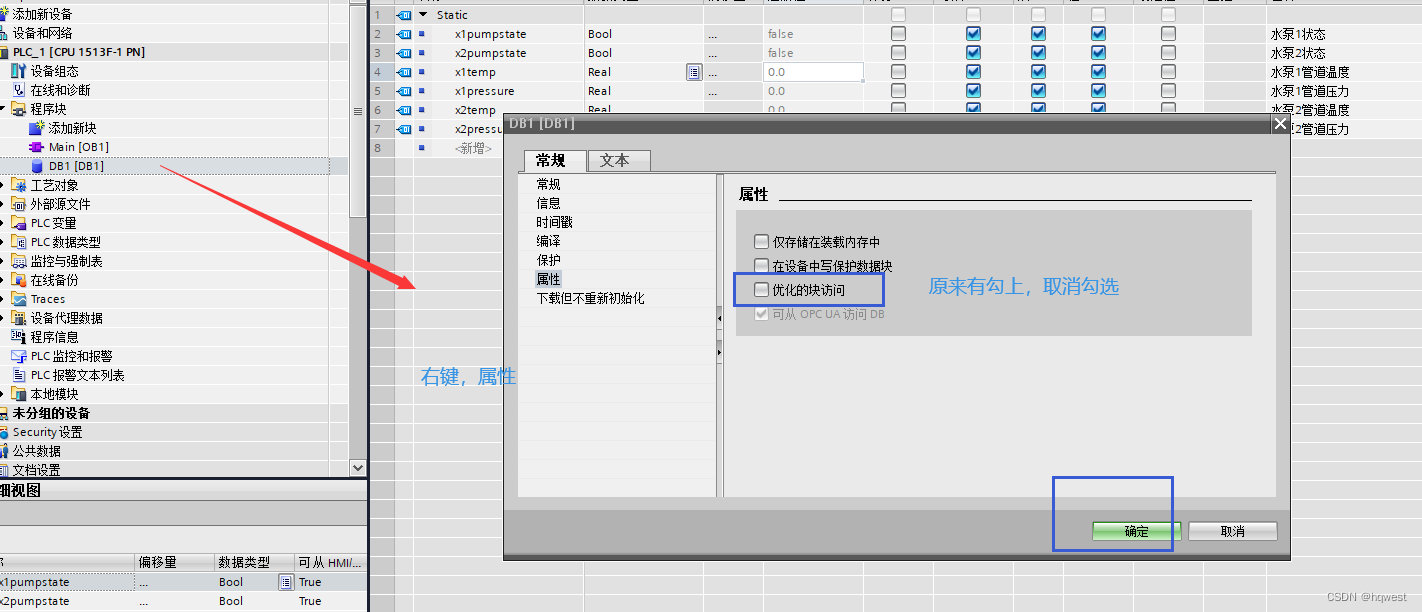

 3、设置块属性并编译

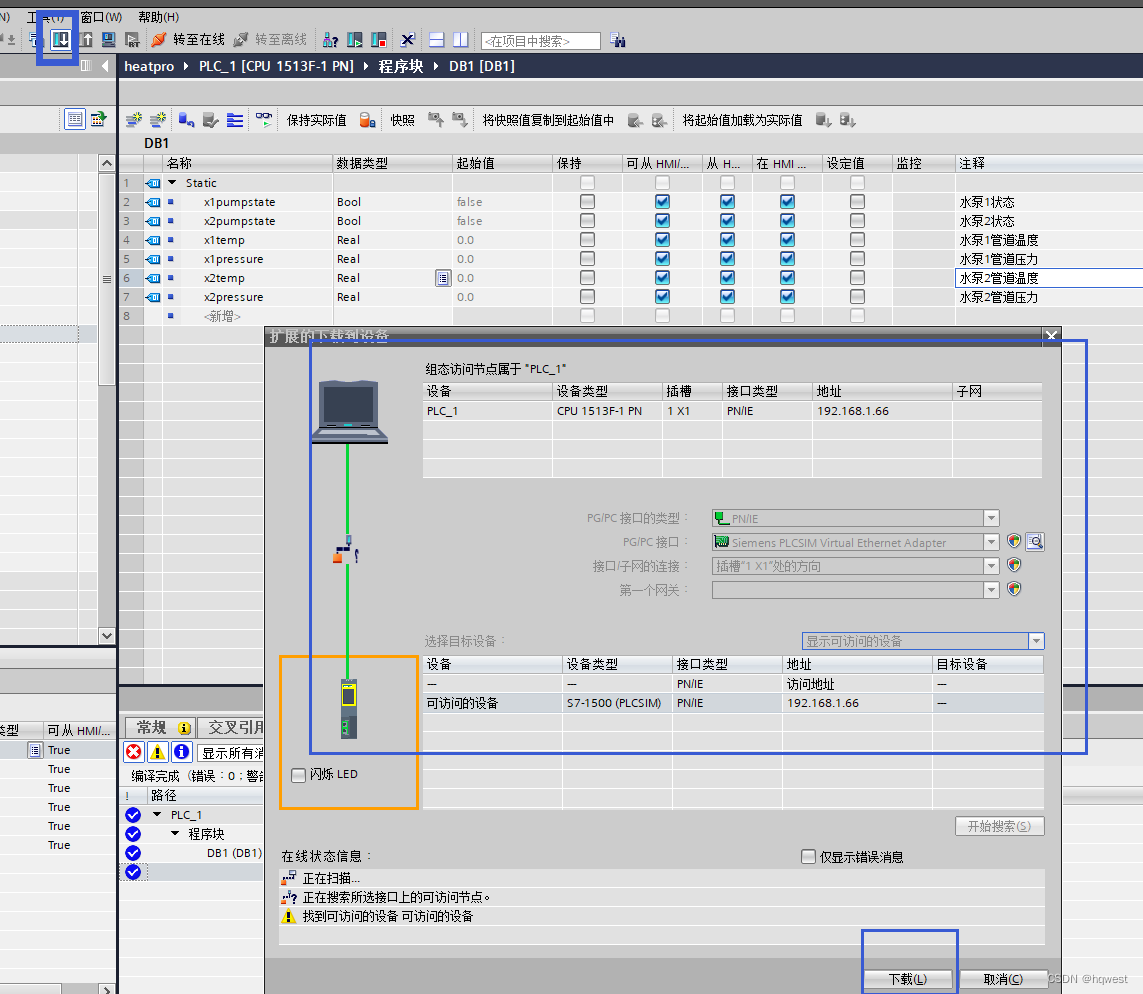

4、下载该程序到PLC中

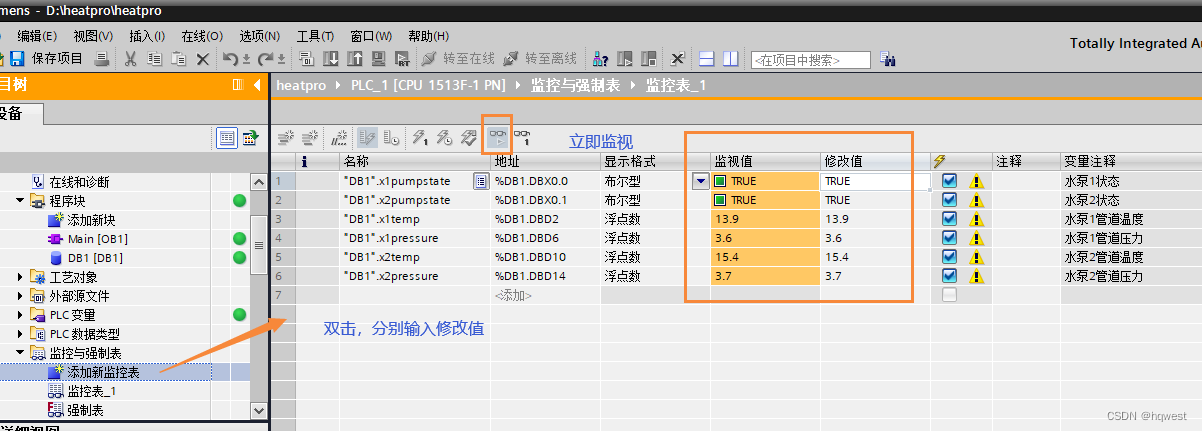

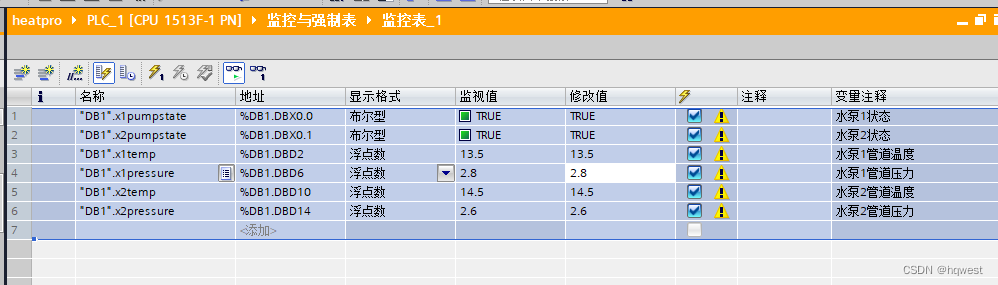

5、添加监控表

2、读取设备数据

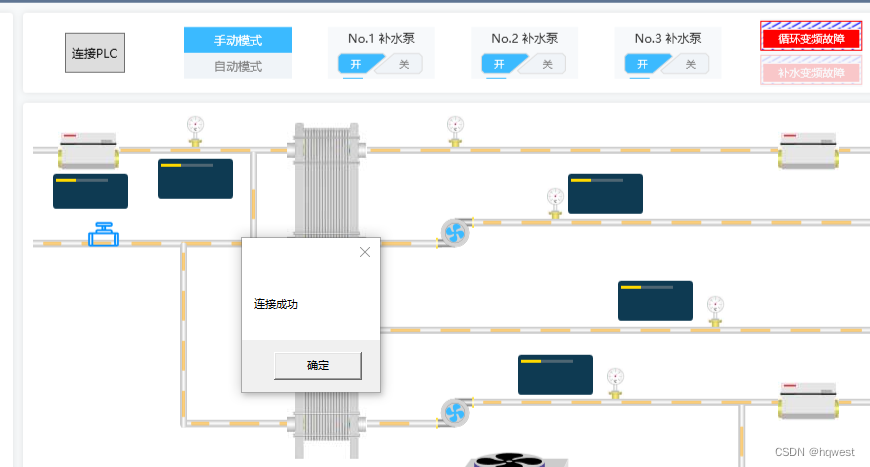

 S7协议下的tcp直接通讯，配置简单，一般PLC都支持

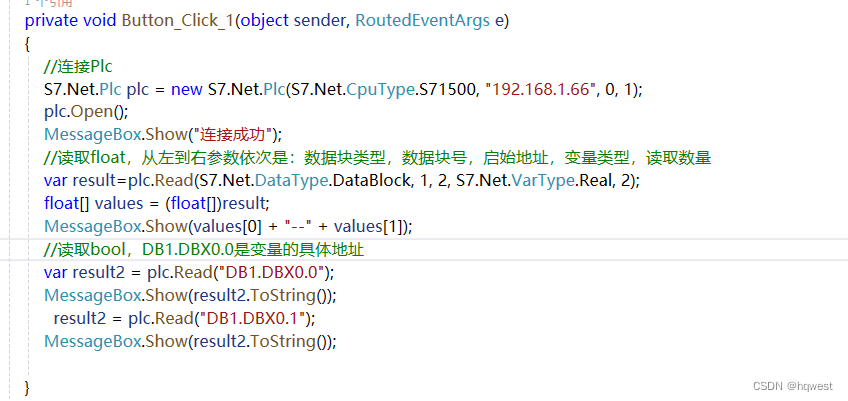

注意：Plc中的real对应c#中的浮点类型float，var result=plc.Read(S7.Net.DataType.DataBlock, 1, 2, S7.Net.VarType.Real, 2);的意思是指读取数据块1中从地址2开始的2个数据，即

   float[] values = (float[])result;的意思是转换成float数组

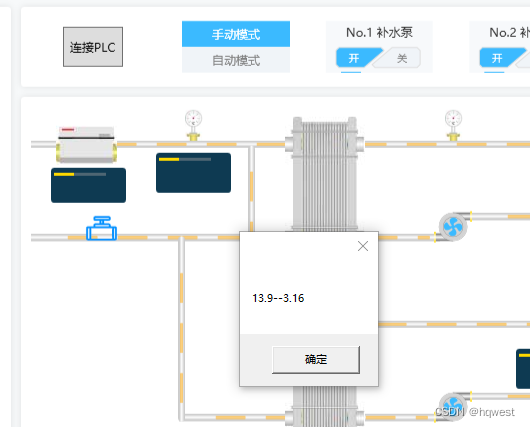

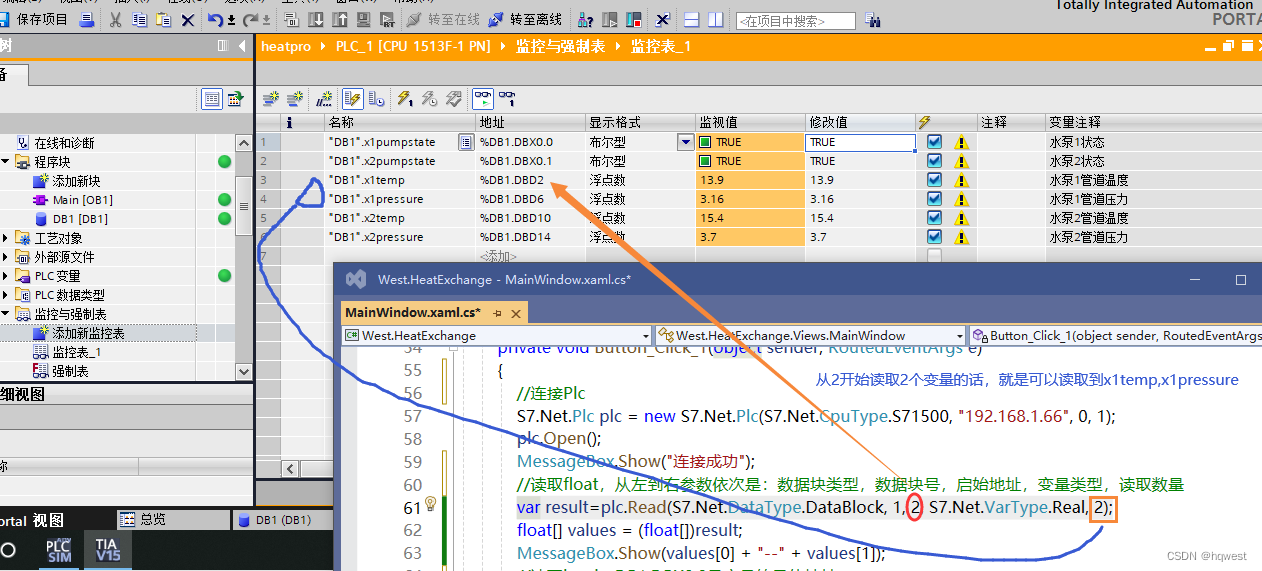

对应检查下数据

 3、实时读取

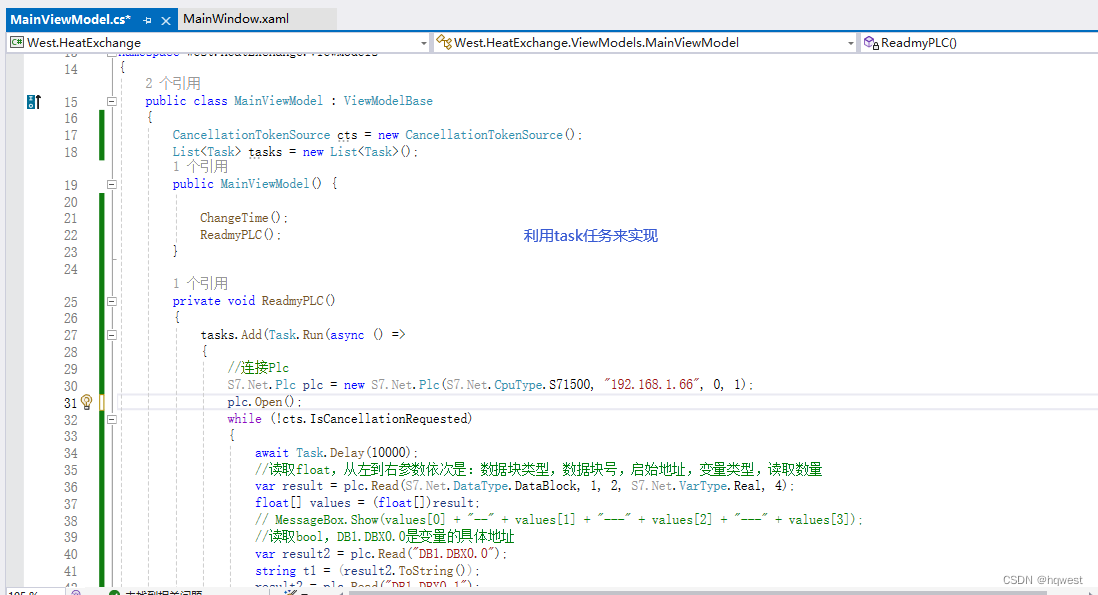

实时读取就是要实现不断地读取PLC数据，时间间隔可以是几秒几分钟，这都可以自己决定，为此我们需要用到task任务

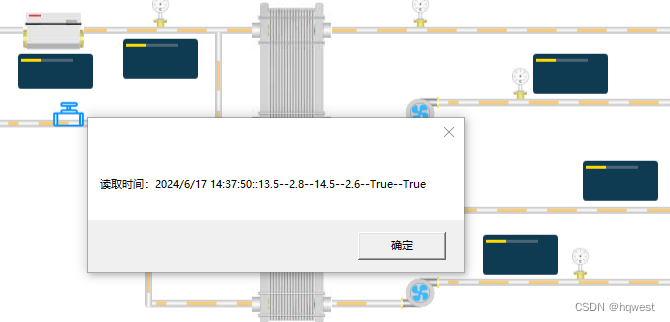

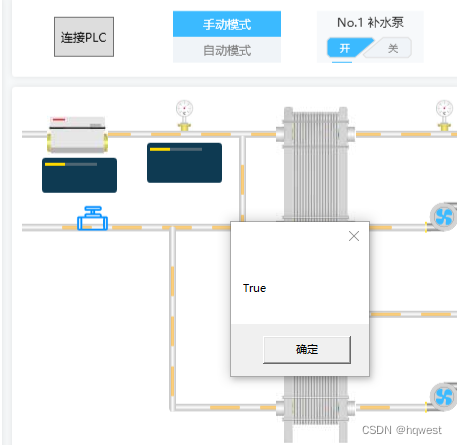

4、运行效果



 到此，我们的通信是成功的，读取数据是OK的，下一步就是如何将读取的数据实时显示到控件上，这需要用到MVVM的属性绑定，实现动态数据绑定。
