ThingsBoard3.9.1基本概念-实体/关系/属性

        最近在整理thingsboard课程，基于最新thingsboard版本3.9.1/4.0，欢迎大家收藏、关注我，提问，在评论区留言，我争取把最新、最准、最好的课程，呈现在各位亦师亦友的csdn广大读者面前。

        本文thingsBoard基本概念描述了租户/客户/用户/设备资产/实体视图/告警/仪表板/规则节点/规则链/属性/时序数据/关系。

目录

1.基本概念

1.1 实体

1.2关系

1.3关系的用途和用法

---

1.基本概念

1.1 实体

租户

租户是一个独立的业务实体，理论上可以是个人或组织，租户可以拥有多个设备或资产，多个客户和用户，可以对这些资源进行维护管理。租户信息在tenant表。

客户

客户是属于租户下面的，一个租户可以有多个客户，客户可以有多个用户、多个设备或资产。客户信息在customer表。

用户

用户是客户下面的，可以继承拥有客户的设备或资产。用户信息在tb_user表。

设备

设备是最常用的一种实体，设备上报遥测数据(时间序列)给平台，也可以平台发送远程命令给设备，常见的设备类型很多，比如sensors（传感器）、actuators（执行器）、switches（开关）、其他设备实体（机床、泵站、车辆、仪表等）。设备信息在device表。

资产

资产是对各种实体集合在一起抽象出来的概念，比如工厂/车间/产线、园区/建筑/楼层、港口/码头/泊位、农场/作物区/大棚等。进一步来说，如上举例中，此时对应的设备分别可以是机床、烟感报警器、泊位水质传感器、温湿度传感器。资产信息保存在asset表。

资产与设备不同，资产不能直接上报遥测数据，但可以通过关联设备而得到遥测数据。

实体视图

类似数据库表和视图的概念，允许租户管理员控制设备或资产数据的可见性范围，实体视图信息保存在entity_view表。

实体视图技术实现的本质是数据访问控制：可以精确控制设备（或资产）的遥测数据和属性的可见范围。即：

设备的时序遥测数据的键值过滤、时间过滤，属性（客户端/服务端/共享）过滤。

资产的时序遥测数据的键值过滤、时间过滤，属性（客户端/服务端/共享）过滤。

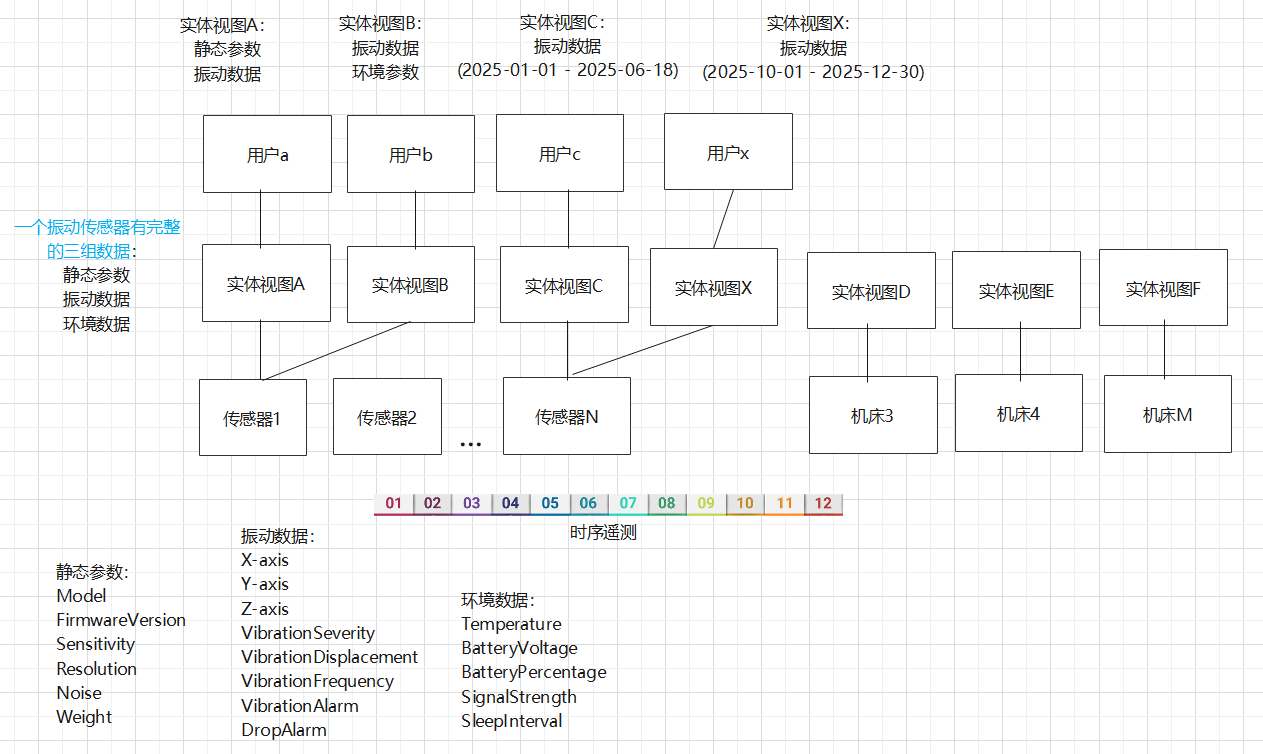

实体视图的功能如下：

（1）多客户共享：支持将同一设备或资产的数据通过多个视图方式共享给多个用户。

     （设备或资产只能分配给某1个用户）

（2）细粒度权限：允许特定用户a查看部分数据(如传感器读数)，允许用户b查看其他数据（比如环境数据）。

（3）时间范围限制：设置数据访问的时间窗口，用户只能看到指定时间段内的数据。不同时段数据展示给不同用户。

告警

本质上告警是用于表示设备或资产（以及其他实体）的超阈值事件描述。

告警信息在alarm表。

仪表板

仪表板主要两个应用场景：可视化展示从设备采集到的数据，从平台发送控制指令给设备。仪表板信息保存在dashboard表。

规则节点

处理传入消息、实体生命周期事件等的单元。

节点信息在rule_node表。

规则链

定义规则链中的处理流程，可能包含许多规则节和与其他规则链的链接。

规则链信息在rule_chain表。

*每一个实体都有以下三个概念：

属性 - 与实体关联的静态和半静态键值对kv。例如序列号、型号、固件版本。我们应该重点关注和学习设备的属性，键值对kv。

时间序列数据 - 可用于存储，查询和可视化的时间序列数据点。例如温度、湿度、压力、扭矩、机床主轴转速、进给倍率等。

关系 - 指向其他实体的连接。例如包含Contains、管理Manages。

详细解释一下：

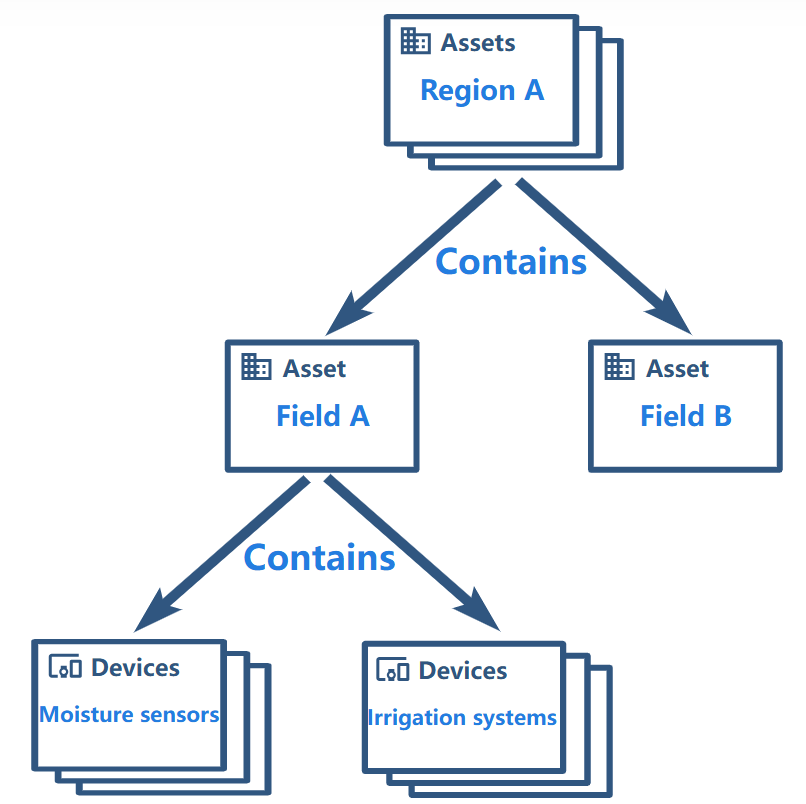

关系定义了同一租户下的的两个实体之间的连接，关系是有方向的：向外的关联(从From)或向内的关联(到To)，可以将关系理解为面向对象编程中的has-a关系。

关系信息保存在relation表。

有一些实体支持配置化/模板化：（官方英文叫做profile）

租户配置文件 - 包含多个租户的常用设置：实体、API和速率限制等。每个租户都有一个配置模板。数据保存在tenant_profile表。

设备配置文件 - 包含多个设备的通用设置：处理和传输配置等。每个设备都有一个配置模板。数据保存在device_profile表。

资产配置文件 - 包含多个资产的通用设置：处理配置等。每个资产都有一个配置模板。数据保存在asset_profile表。

1.2关系

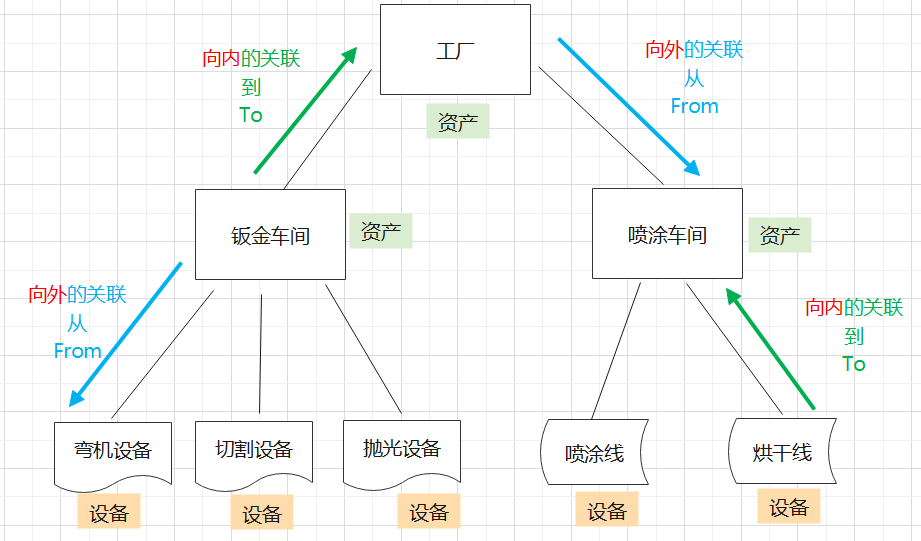

每一个关系，都有源实体（From）、目标实体（To），如上图所示。

实体包括：租户/客户/用户/设备/资产/实体视图/警报/仪表板/规则节点/规则链。

每个实体都支持：属性/时间序列数据/关系。

在PostgresSQL数据库中relation表中存储了关系数据。

1.3关系的用途和用法

（1）资产所涵盖的设备有哪些？ 在relation表中

在界面上看到Asset Test1资产包含了设备Test Device A1，如下：

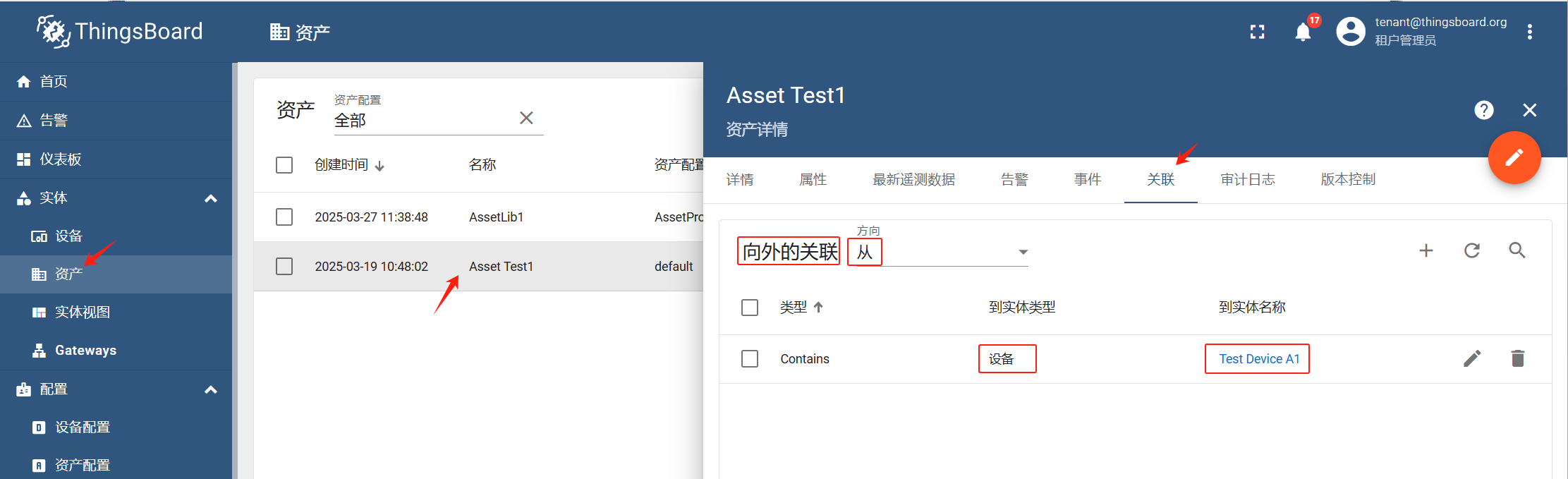

在资产界面看：

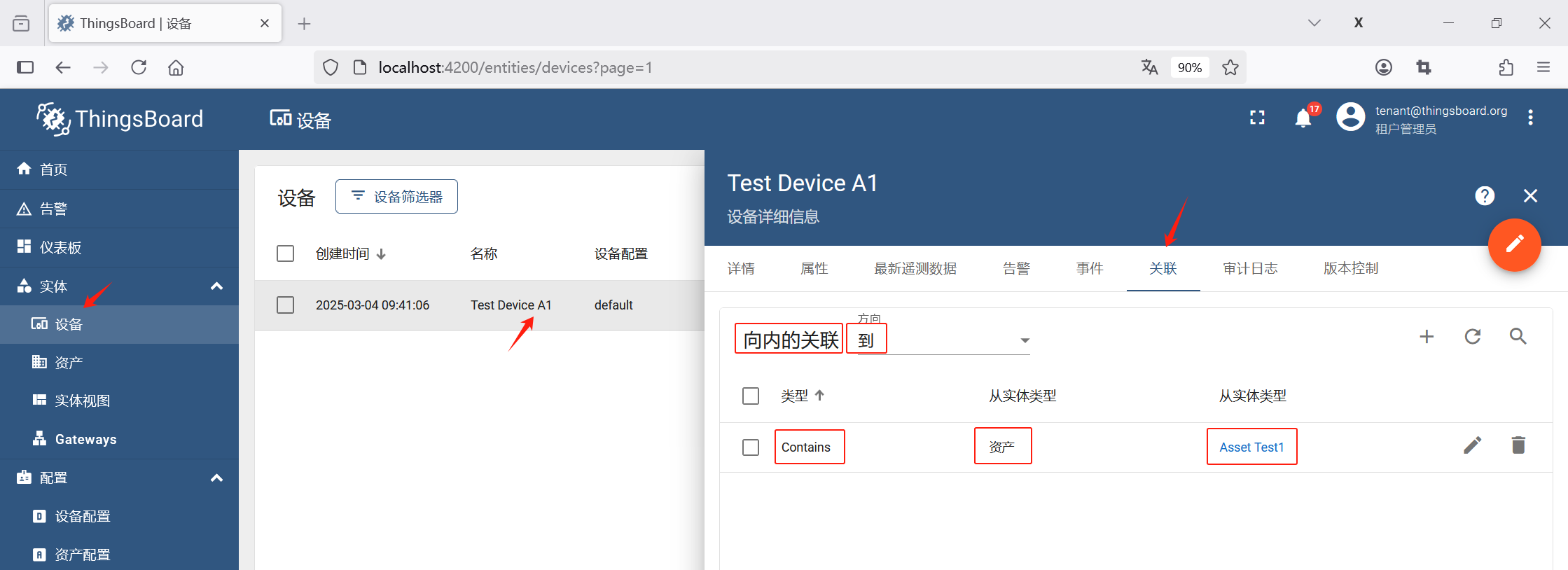

在设备界面看：

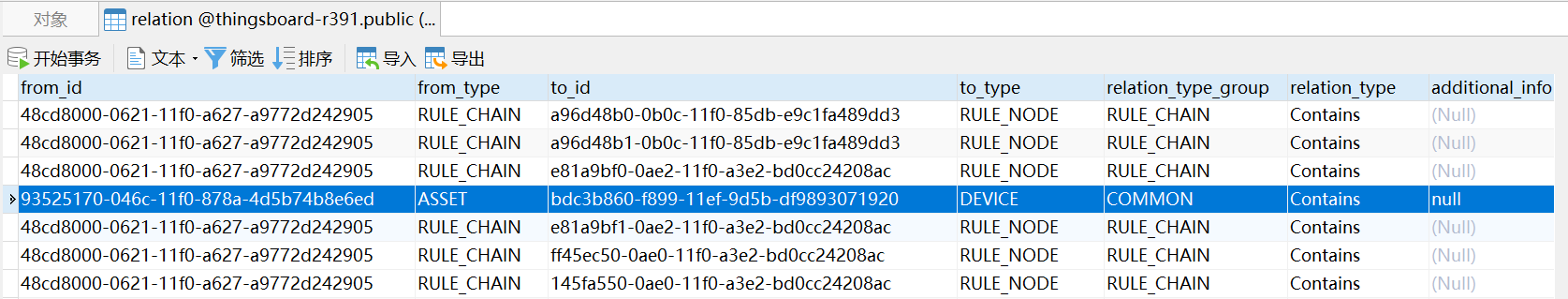

在数据库表中看关系数据，如下：

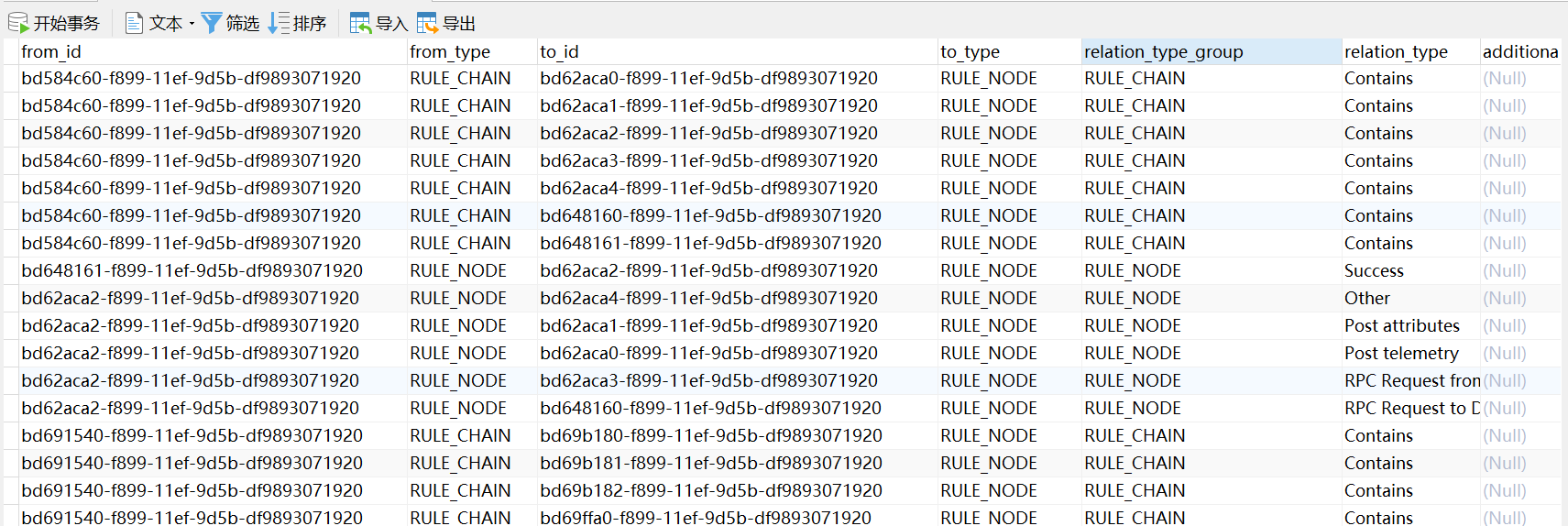

（2）某个规则链的多个规则节点是怎么连接在一起的？ 在relation表中

 开始 from_id, 下一个to_id

（3）关系的创建/管理/维护，怎么做？

  可以通过三种方式创建/管理关系：

          （3-1）web-ui操作：通过实体详情页的关联选项卡，人工方式增加。

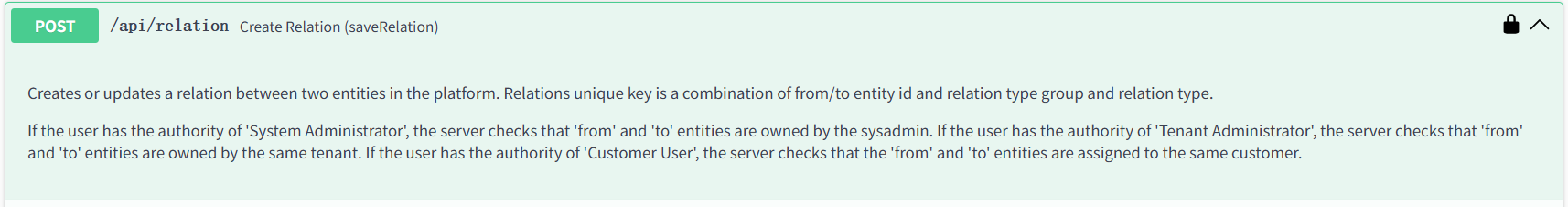

          （3-2） API调用：使用 REST API。如下：

curl -X POST \
  -H "Content-Type: application/json" \
  -H "X-Authorization: Bearer JWT_TOKEN" \
  -d '{
    "from": {"id": "d5213b30-2e5b-11eb-adc1-0242ac120002", "entityType": "DEVICE"},
    "to": {"id": "a1b2c3d4-5678-90ef-ghij-klmnopqrstuv", "entityType": "ASSET"},
    "type": "Contains"
  }' \
  "http://localhost:8080/api/relation"

                (3-3) 规则链：通过规则链节点relation，动态创建关系。如下：
