I-deas TMG 基础培训教程 – 小例题 (14) 续2

  下面定义边界条件和轨道参数，主要有：
    1. 检查单元的正方向；
    2. 创建空间包络和反向单元以定义辐射；
    3. 定义飞船轨道；
    4. 创建热耦合；
    5. 定义热边界条件；
    6. 设置瞬态分析参数；
    7. 求解模型。

  将 Task 转换为 TMG，打开单元的 triad 显示，检查单元的 +Z 方向：
  对这一模型，忽略各部件内部的辐射作用。对于 2D 单元，如果对正反面都定义了材料属性，它可以向两个方向都发出辐射，这是天线单元的情况。对于主体和太阳电池阵单元，只能单向辐射，因此，它们的单元方向必须向外。

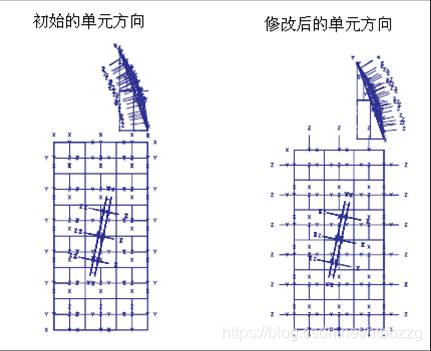

  显示 Triad 的结果，所有单元的方向都不对，这是因为在对 Volume 的表面划分面网格时，所生成单元的方向都指向 Volume 内部。
  Ctrl-M 打开菜单，然后： Radiation -> Elem. Reverse Conn. -> All -> Done -> Yes.
  在 Ctrl-M 关闭菜单。

  修改单元方向：

创建空间包络，环境温度 -269⁰C
这将创建一个固定温度的非几何单元，名为 Space。

创建辐射要求：
