[wifiI]CCA

CCA 定义

CCA：Clear Channel Assessment，空闲信道评估。指WLAN芯片在向空口发射信号前，先评估信道是否空闲。如果空闲，则发射信号；如果忙，则等待。
属于wifi的phy和mac层机制，用于判断当前信道是否被占用，避免冲突。

CCA busy：如果 CCA 检测到能量超过CCA阈值（表明存在其他传输活动或干扰），将该信道标记为 “繁忙”，设备必须等待一段时间后才能发送数据。

CCA阈值：是WLAN芯片评估信道是否空闲的指标。如果在当前信道上检测到Wi-Fi信号强度\功率门限超过阈值，则认为当前信道繁忙；反之，则认为当前信道空闲。在部署WLAN网络时，配置合理的CCA阈值，能够减少周围环境中的同频Wi-Fi信号对当前AP的干扰，提高信道复用程度。

CCA时间：检测信道需要的时间

CCA占空比：WiFi 设备检测到信道繁忙的时间与检测总时间的比值

CCA模式

1.能量检测（Energy Detection, ED）

接收射频信号RSSI：接收机在特定带宽（如20 MHz）内测量射频信号的 功率电平（单位：dBm），通过接收机前端的 RSSI（Received Signal Strength Indicator） 电路测量noise level。
若测得能量 超过 ED 阈值（如-62 dBm），判定信道为“忙”（BUSY）

2.载波侦听（Carrier Sense, CS）

解码前导码（Preamble），识别合法Wi-Fi信号。

载波侦听的工作流程：

1. 物理层载波侦听（PHY CS）
   ◦ 持续监测信道能量
   ◦ 检测有效802.11前导码
   ◦ 向MAC层报告信道状态
2. 虚拟载波侦听（Virtual CS）
   ◦ 基于NAV（Network Allocation Vector）
   ◦ 解析帧中的持续时间字段
   ◦ 即使物理层未检测到信号，也认为信道忙

3.混合模式（ED+CS）

先进行能量检测，若超过ED阈值则进一步解码信号类型

CCA指标

相关指标：CCA Busy%：信道被占用的时间比例（高值表示拥塞）

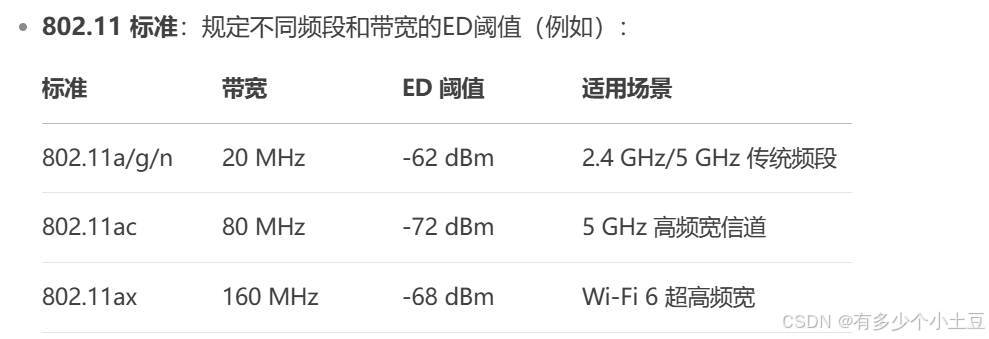

1.能量检测ED指标

2.

阈值（CS Threshold）：通常比ED阈值低10 dB（如-82 dBm）

认证

规范

《2400MHz、5100MHz 和5800MHz频段无线电发射设备干扰规避技术要求》
http://mail.nys.gov.cn/Upload/main/InfoPublicity/PublicInformation/File/2021/10/22/202110221133478399.pdf

测试方法

详细流程参考ETSI 300.328和301.893

关注点

RSSI、noise level统计存在一定偏差：单片抖动2dBm、多片中间1dBm的偏差；

noise level开窗统计时间需要尽量快：

1. CCA Noise Level 统计窗口
   ◦ 用于持续监测信道噪声水平（如背景干扰、非 Wi-Fi 信号等）。
   ◦ 通常是一个时间窗口，设备在该窗口内计算平均噪声水平，以判断信道是否真正空闲。
2. Sync 窗口（同步窗口）
   ◦ 用于 Wi-Fi 设备之间的时间同步（如 Beacon 帧的接收、TDMA 调度等）。
   ◦ 在 Sync 窗口期间，设备会暂时忽略 CCA 噪声检测，专注于接收同步信号（如 AP 发送的 Beacon）。
3. 互斥（Mutually Exclusive）
   ◦ 意味着 设备不能同时进行 CCA Noise Level 统计和 Sync 窗口操作。
   ◦ 在 Sync 窗口期间，设备会 暂停 CCA 噪声统计，以避免干扰同步过程。
   ◦ 反之，当设备在测量 CCA Noise Level 时，可能会 短暂忽略 Sync 信号（取决于实现方式）
   CCA 噪声统计通常需要较长时间平均，而 Sync 窗口通常是周期性且短暂的，互斥设计可以平衡两者需求。

方案

MAC层：开时间窗口内统计，统计rx时间和rx收包个数。当时间窗满保存统计内容，通过中断上报软件
phy层：开时间窗口内统计，统计rssi\noise level、落在不同信号\噪声强度档位的占空比，判断空口信道忙碌状态，调整cca门限，软件可根据统计内容进一步判断是否恢复cca门限

常见问题

由于信道干扰导致频繁延迟发送影响性能：
1.频谱分析：发现2.4 GHz频段存在-50 dBm的间歇性干扰。
2. 调整CCA阈值：将ED阈值从-62 dBm提高到-55 dBm（牺牲部分灵敏度，换取稳定性）。
3. 启用5 GHz频段：迁移用户至干扰较少的5 GHz信道。
