使用ArcGIS为科研论文制作正确、美观、详细的插图

科研论文中的插图,如果图中包含地理信息,那么首先需要在图中标明指北针、比例尺、图例,然后在此基础上再对作的图进一步的美化和修改。

来源:https://doi.org/10.1016/j.uclim.2022.101326

这种就是属于是最常见的研究区概况图,从全国范围到中间范围,再到具体的研究区域,包含了指北针、比例尺和图例,但是一般在另外插入的图框里面也需要添加上对应的比例尺。

下面对如何制图的注意事项进行详细说明:

1. 如上面所说,首先需要添加指北针、比例尺和图例;

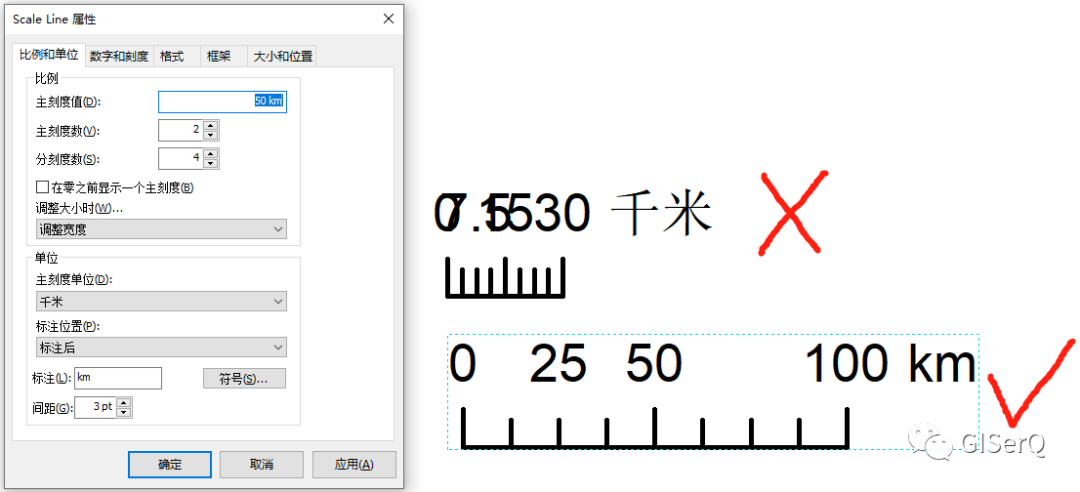

关于比例尺,通常单位为km,数字间隔没有要求,但不能重叠,可以通过右键点击比例尺的属性进行样式等的调整。

2. 为图框添加经纬网格线;

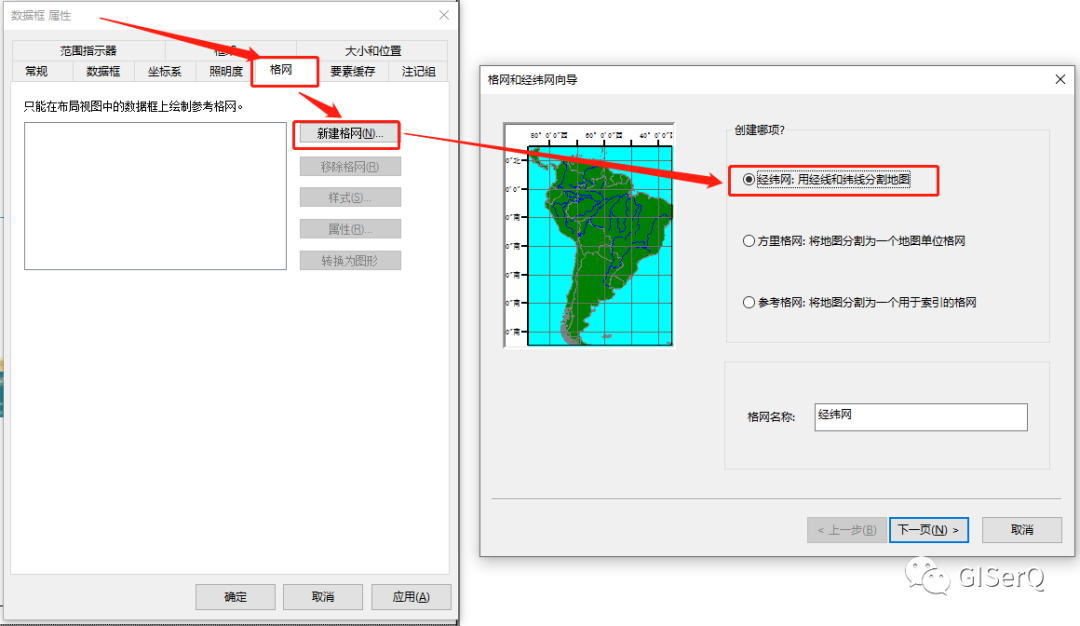

右键单击图框,选择【属性】-->【格网】-->【新建格网】-->【经纬网】,这里有三种方式可以选择,通常选择经纬网格,接着点击下一步,设置经纬网的间隔,可以根据自己研究区范围设置,可以反复调整,直到美观。然后可以设置经纬网格线的颜色、粗细,标准的字号、颜色等内容,关于标注内容,一般要求为英文标注,可以将ArcGIS改为英文版,或者接着看后面的操作。

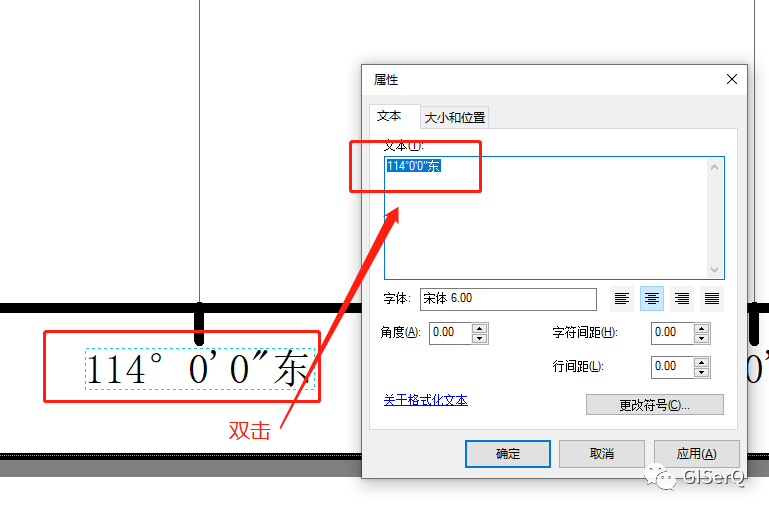

3. 如果不想将ArcGIS设置为英文版(推荐使用英文版的ArcGIS),可以将经纬网【转换为图形】,然后选中图框,右键点击【取消分组】后,就可以对标注的文字进行修改。

4. 图例的调整;

关于图例的调整,如果想调整图例的样式、字体大小、颜色等,可以选中图例后,右键点击【转换为图形】-->【取消分组】,然后双击想要修改的图例就可以对图例进行修改,包括大小、颜色、样式等。

5. 图片的导出;

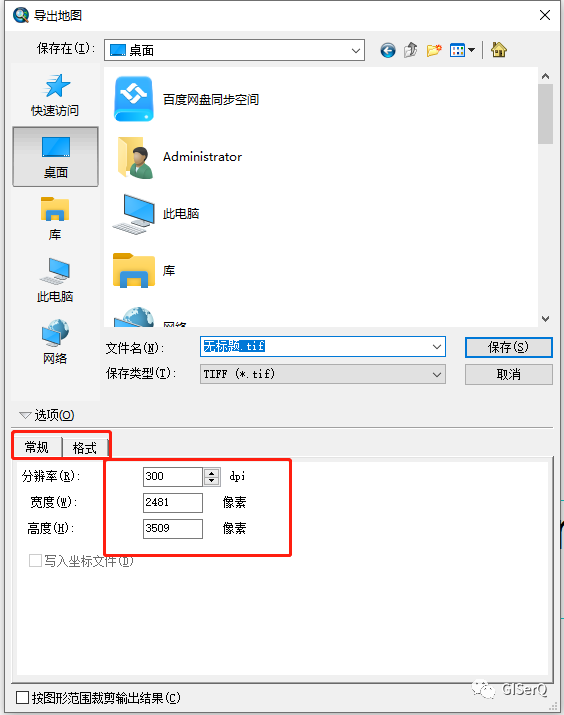

在ArcGIS的最上方的【文件】-->【导出地图】,然后导出时通常导出为tiff格式,分辨率一般为300dpi就能满足大部分期刊对图片的要求,也有的要求高可以导出为600dpi。

在导出图片后加载到word中时,有时候会变模糊,可以参照下面的推文进行修改:

对于研究区概况图可以根据实际研究区的范围情况进行组合绘图,下面提供几种常见的组合方式:

来源:https://doi.org/10.1016/j.jclepro.2022.131954

来源:https://doi.org/10.3390/w13172347

来源:https://doi.org/10.1016/j.scitotenv.2021.145648

来源: https://doi.org/10.3390/rs14030526

来源:https://doi.org/10.3390/ijgi10050337
