hello hello GIS辣妹来了，今天给大家带来一些关于图件中图例布局美化的保姆级教程，希望能够在学习和科研中帮助到大家！
PS:由于每个人审美不一样，所以我的美化效果仅代表个人审美，但是改参数的方法都是一样的，大家根据自己喜好调节即可！
在这里我们以湖北省的县尺度年平均NDVI为例进行演示

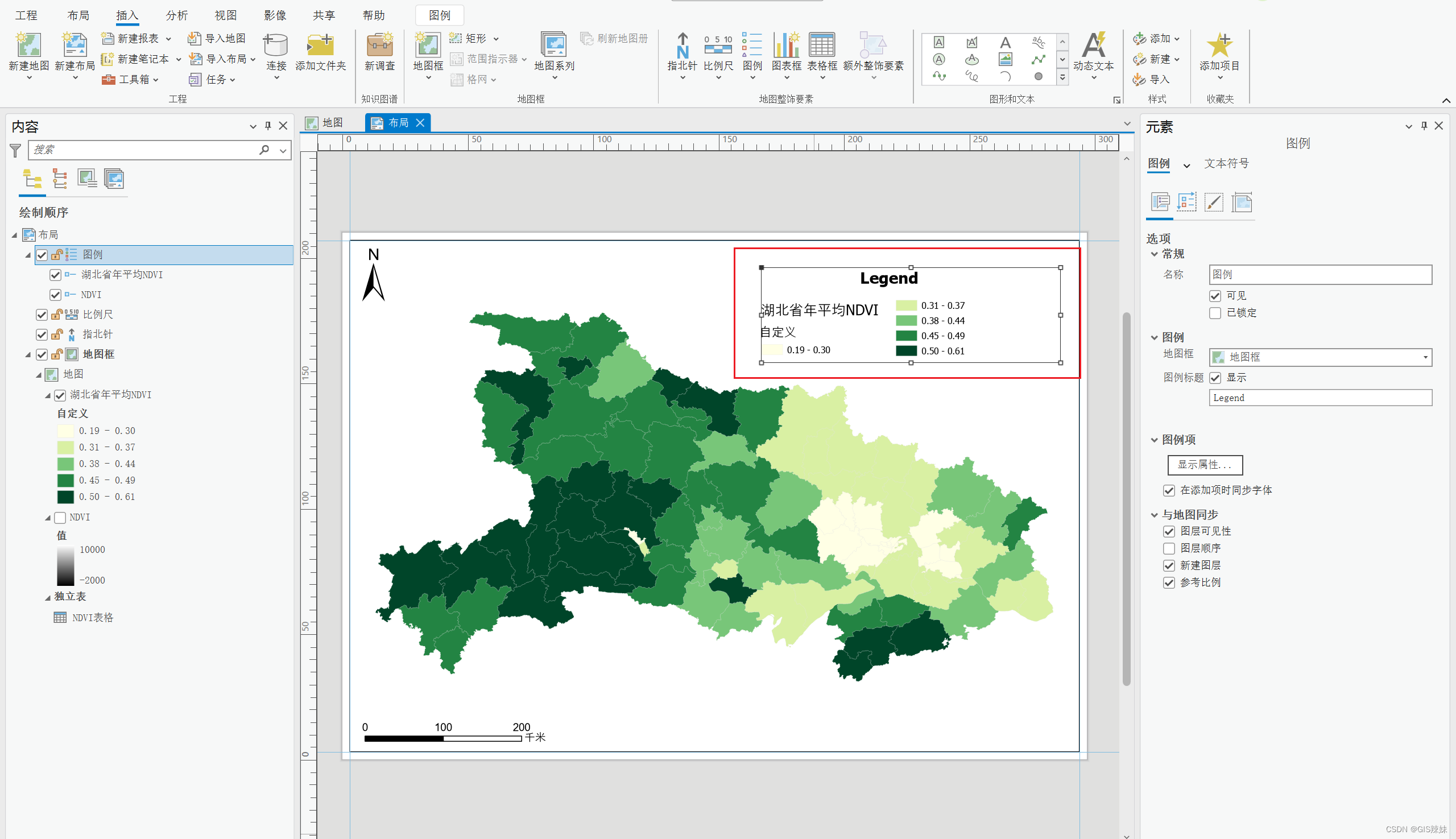

1.首先我们可以看到这是默认的插入图例，非常的不好看
在这里插入图片描述
2.第二步首先是对图例整体的调节，右键布局中的图例->属性
在这里插入图片描述
3.点击显示可以切换图例标题是否显示（默认显示，在论文中习惯为不显示）
在这里插入图片描述
4.设置自动换行，这个表示该行字超过一定长度就换行，其实在论文中图例的描述基本不换行，所以可以把标注和描述的自动换行都取消
