Arcgis Pro 制图基础操作流程

为什么推荐用Arcgis Pro 出图？

1、相比Arcmap 10.X，Pro的制图功能更强大，制图更便捷

2、相比PS，Arcgis Pro中的数据自带坐标，无需校正，表达更准确

3、自带底图，方便又美观

01

—

与Arcmap 10.X出图的区别

Arcmap10.X是通过界面左下角的两个按钮

，来切换数据视图和布局视图，图面布置主要是在布局视图中，每张图片需要保存成一个.mxd格式的工程文件，有多少张图就要保存几个.mxd文件。

Arcgis Pro的逻辑则完全不同，其工程文件为.aprx格式，每个工程文件的目录里可包含多个地图（数据视图）和布局（布局视图），一个项目的所有图件都可以在一个工程文件中进行管理，更便捷和高效。

除此之外，ArcgisPro的“插入”选项卡中的内容也更丰富，除了图面必备的指北针、比例尺、图例等等，还有丰富的图形和动态文本，可以便捷地绘制气泡、廊道、箭头等要素，更方便图面的表达。

02

—

简单示例

下面通过一个简单的示例来介绍ArcgisPro的出图步骤。

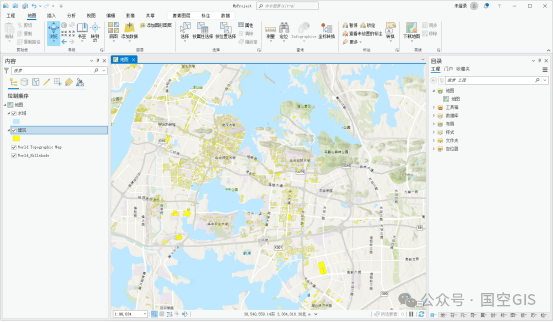

1、新建一个地图，在地图自带的底图上添加需要表达的地理要素，示例中添加了某区域的建筑、水域。将各个要素的填充和边框颜色在符号系统中改成合适的颜色。

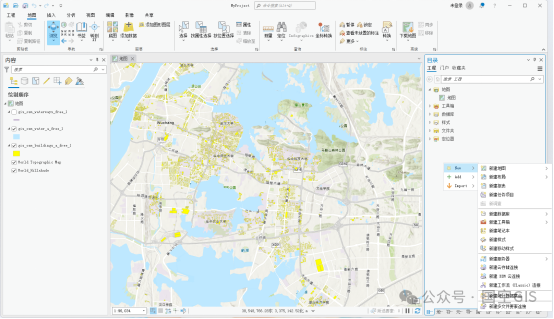

2、在右侧空白处点击鼠标右键，新建一个布局，根据实际出图需要选择布局的纸张方向和大小，示例选择横向A3大小布局。

3、插入地图框和地图整饰要素。

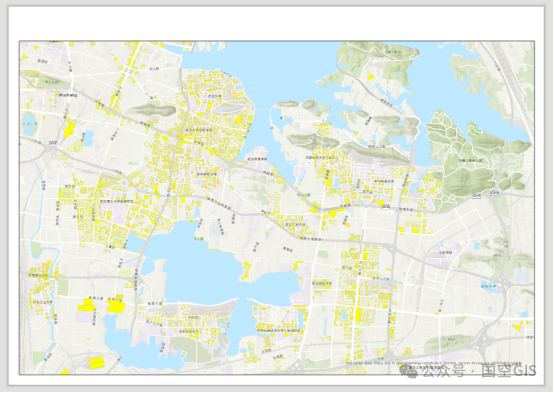

（1）插入地图框，选择第一步新建的地图，在A3幅面上画出地图显示区域。

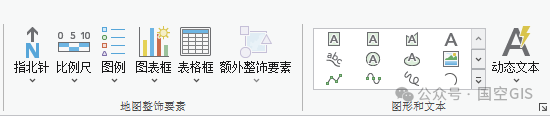

（2）插入指北针、比例尺、图例、图名等要素。所有要素在左侧的内容栏里面都有显示，在内容栏里选择某要素，单击右键选择属性，可以对该要素进行显示效果的调整，例如大小、字体、边框等等；选中某要素，通过鼠标移动可调整该要素位置。

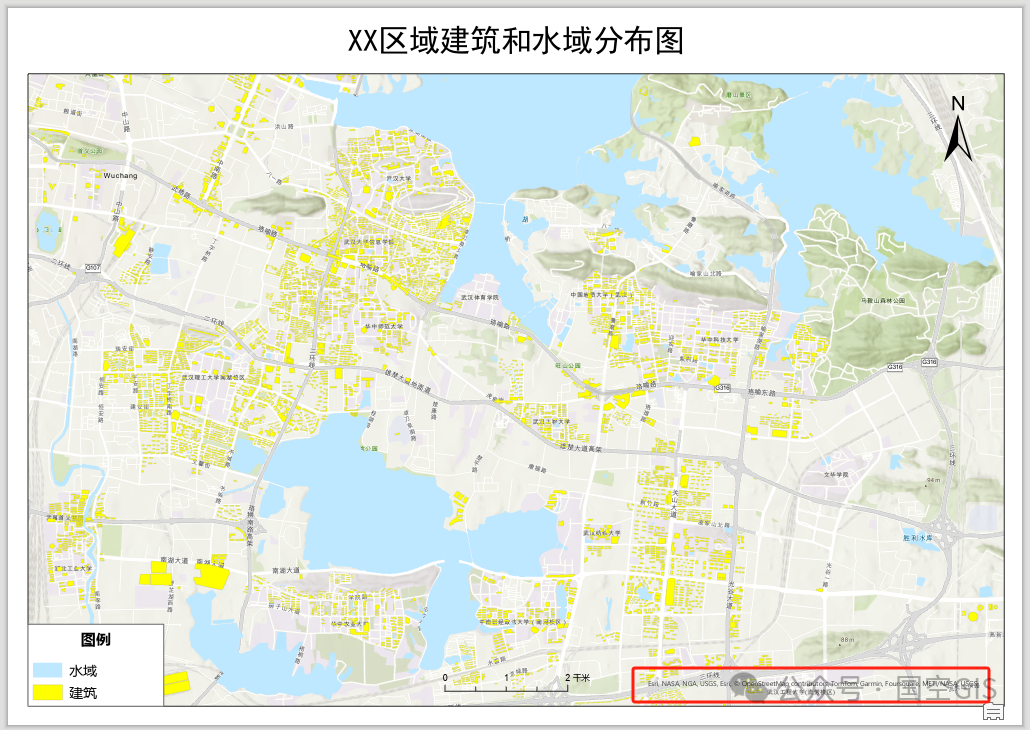

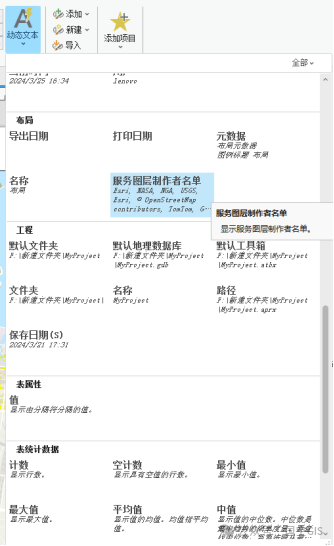

（3）消除底图上的服务图层制作者名单。布局右下角会显示底图的制作者名单，若不想显示，可插入一个“服务图层制作者名单”的动态文本，然后将动态文本框移出布局显示范围，即可不显示。

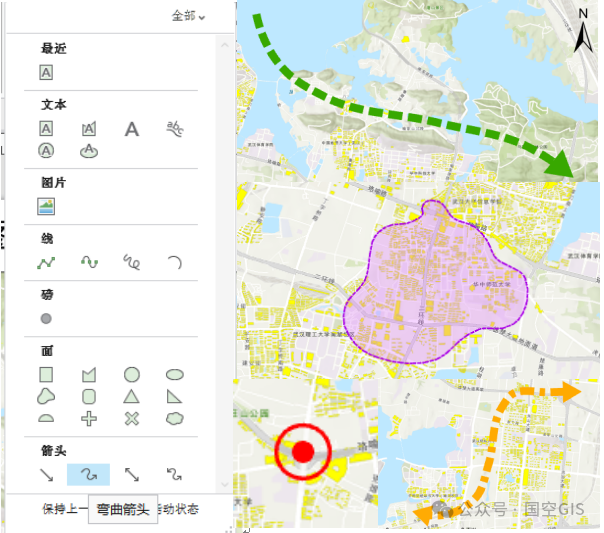

4、绘制分析图层。通过插入图形，可以在地图上绘制文本、图片、线、磅（点）、面、箭头等，可以便捷地绘制廊道、核心、重点区域等图面分析表达要素。

二、导出图片

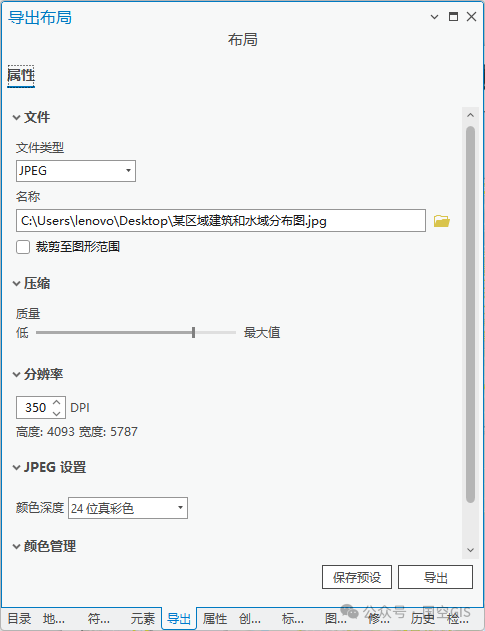

在“导出布局”窗格设置图片的格式、路径、分辨率等参数，点击导出，制图就完成了！

03

—

结语

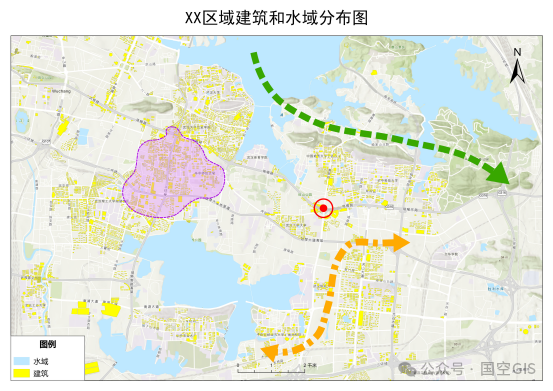

Arcgis Pro 的制图功能非常强大，本文只介绍了其基础常用功能，但通过灵活运用这几个基础功能，也足以绘制出效果非常好的图件了。

以上转自：国空GIS
