MKS-DLC雕刻MKS_TFT_CNC写字机器，CNC雕刻，激光雕刻GRBL使用方法

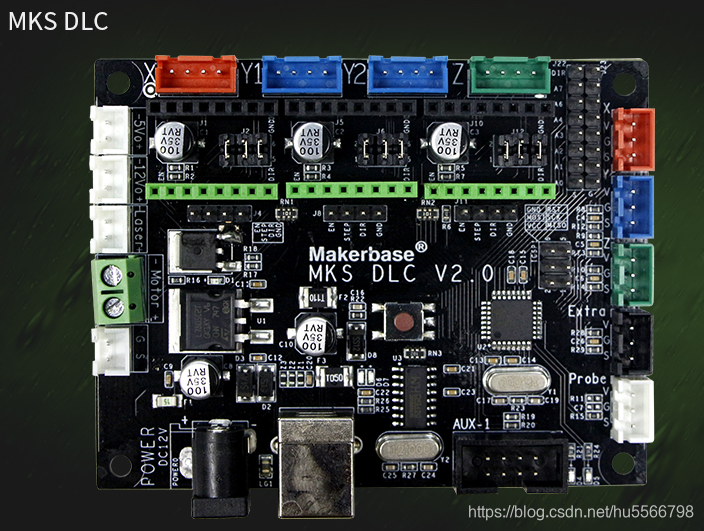

MKS DLC GRBL一款主板

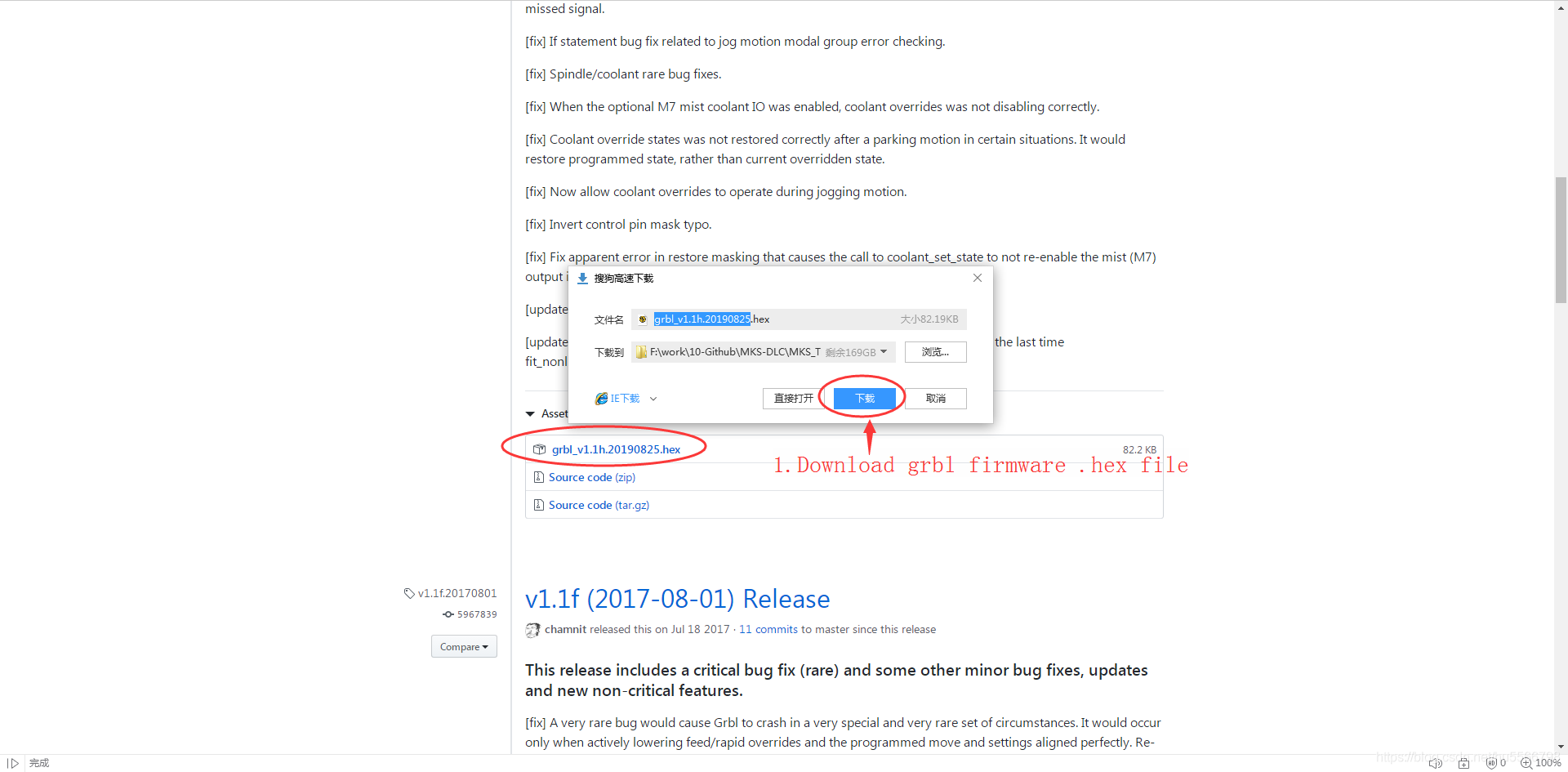

• Download grbl firmware hex file （下载grbl固件到dlc主板）
• Releases · gnea/grbl · GitHub
•
• Open Xloader and set it, like this （用Xloader上传固件）

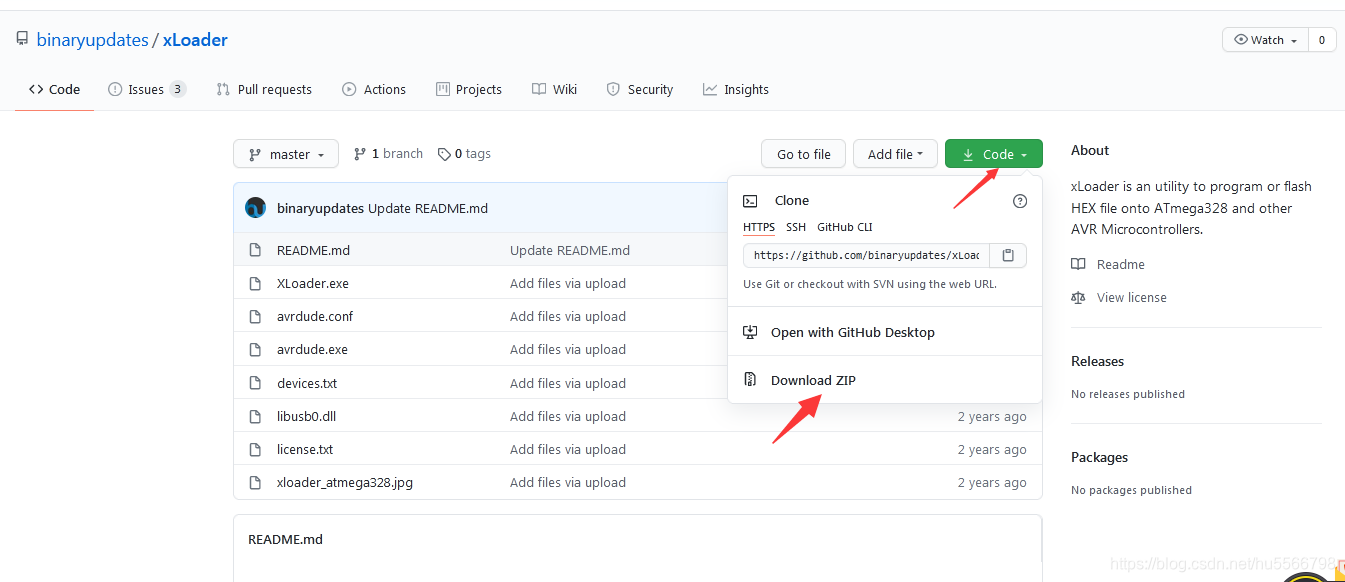

• https://github.com/binaryupdates/xLoader
•
•
• Upload firmware ok（上传成功）
•

HOW to build grbl firmware and online upload it（第2种方法通过下载grbl固件源文件，通过Arduino编译上传）

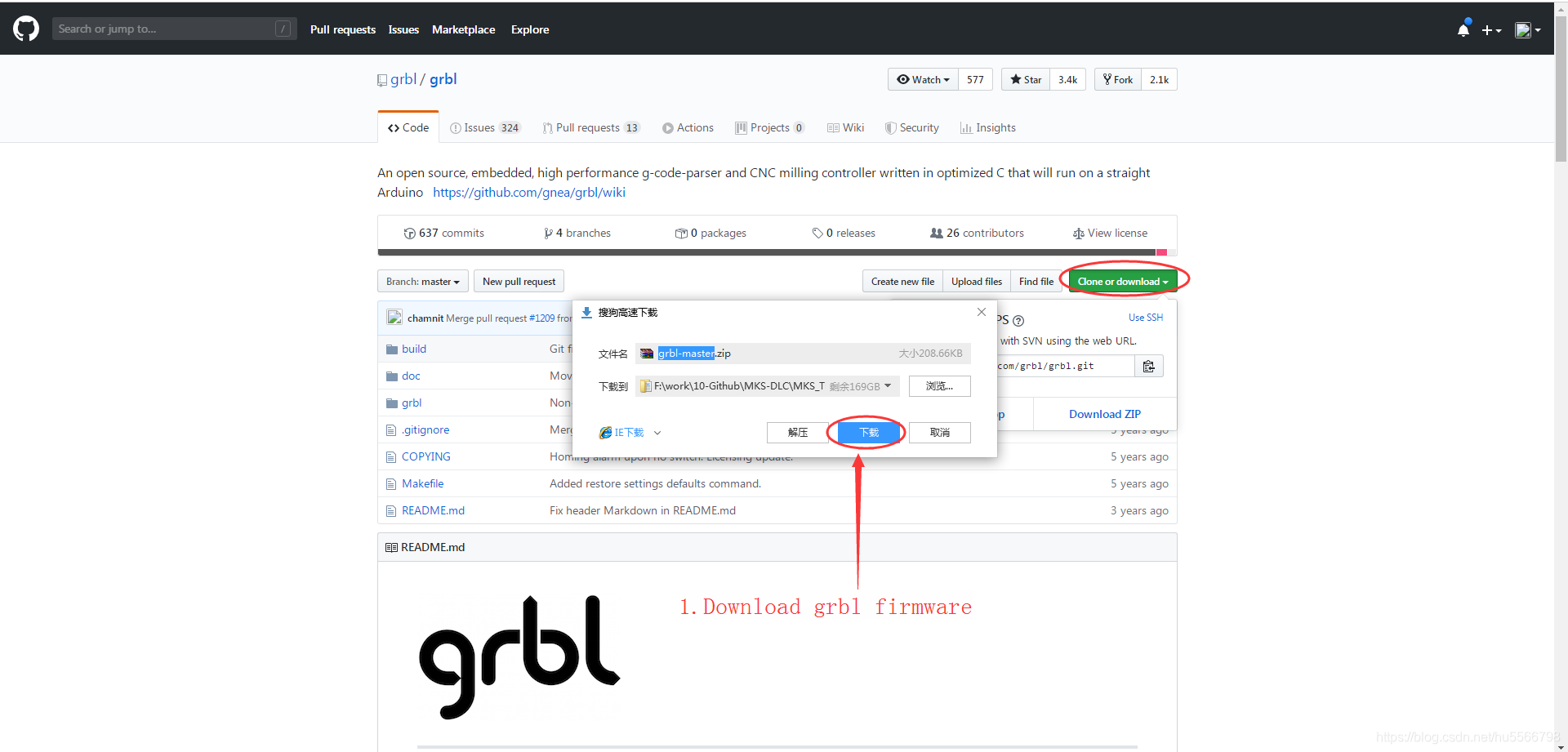

• Download grbl firmware
•
• Build and upload it by Arduino（ Arduino，选择目标板UNO--端口号编译+上传）

可选tft脱机cnc屏幕

MKS_TFT_CNC支持屏幕开始2.4寸，目前已经支持到3.2，和3.5寸的屏幕，tft屏幕对于cnc的刷机固件

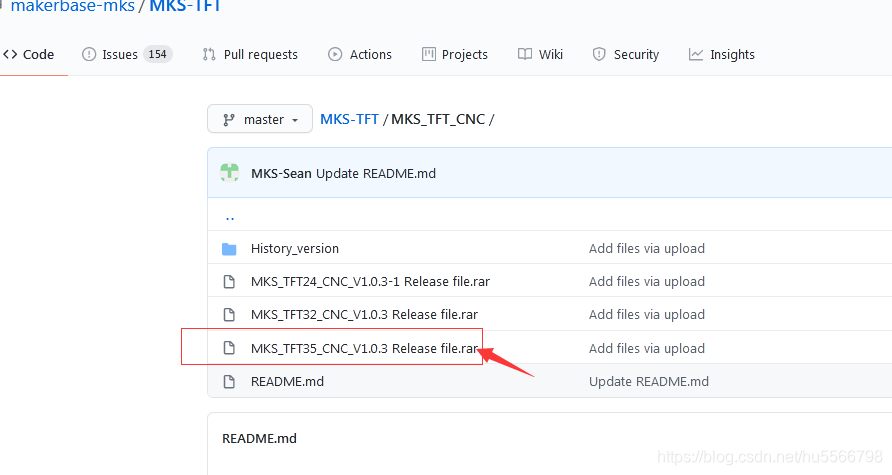

https://github.com/makerbase-mks/MKS-TFT/tree/master/MKS_TFT_CNC

如果国内访问不了已经上传到csdn资源上了3.5寸屏幕tft固件

PS：注意2.8寸的都支持，直接刷3.2寸的固件

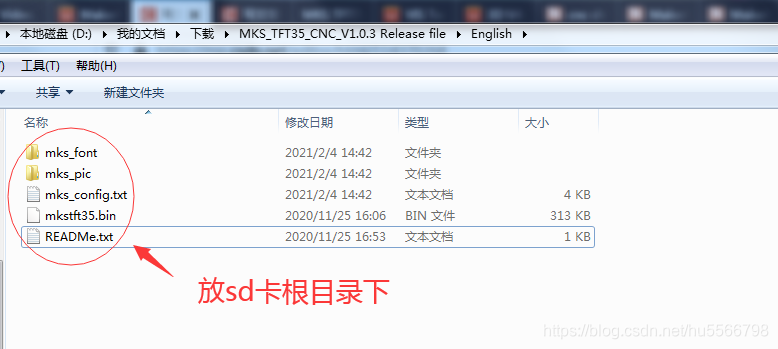

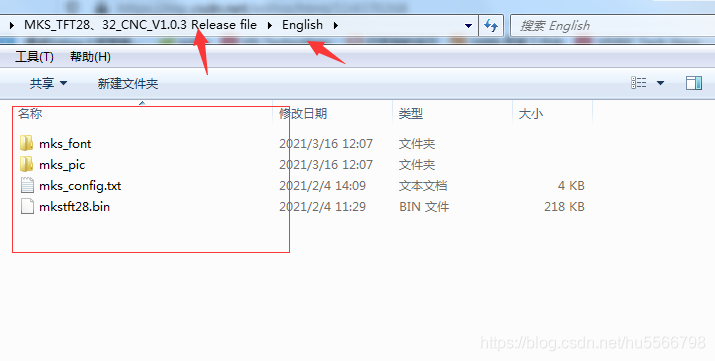

解压后的release 文件可选英文或中文固件上传，如下图把英文固件里头文件全拷贝到sd卡的根目录下

刚好手头上有tft 3.5寸屏幕但没有MKS DLC主板，却有一块CNC shield的GRBL主板。

正尝试用tft脱机cnc屏幕连接CNC shield V4

目前尝试结果是：MKS的tft屏幕目前只能支持mks系列的主板。具体原因不明，他们技术解释说，其它主板AUX-1接口不能满足tft供电需求。记得2016年的时候，tft屏可以连接ramps1.4，但现在出厂的tft屏幕已经不能跟ramps1.4通信了。

CNC shield V3/V4 雕刻机主板

如下图有UART串口扩展接口

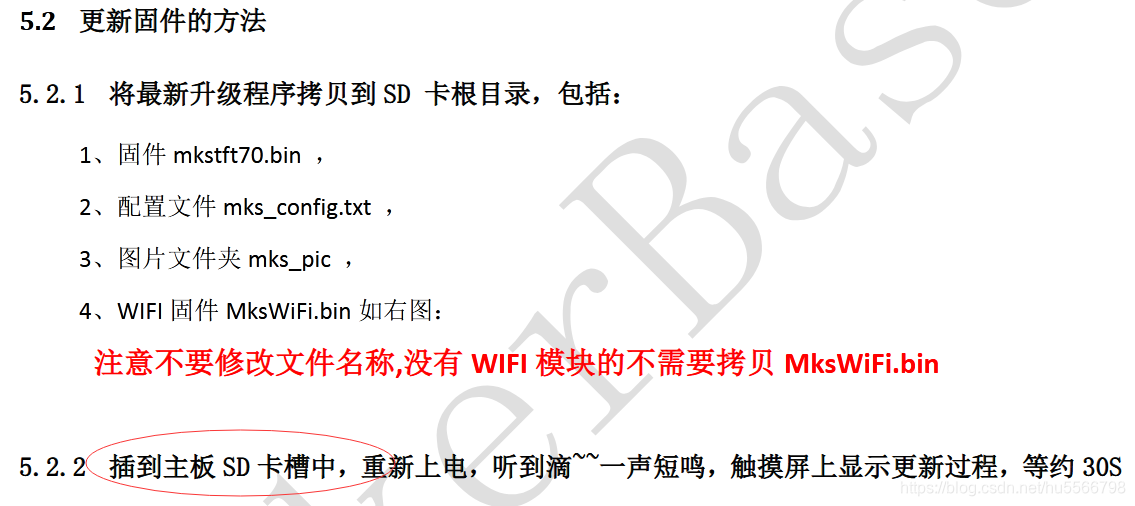

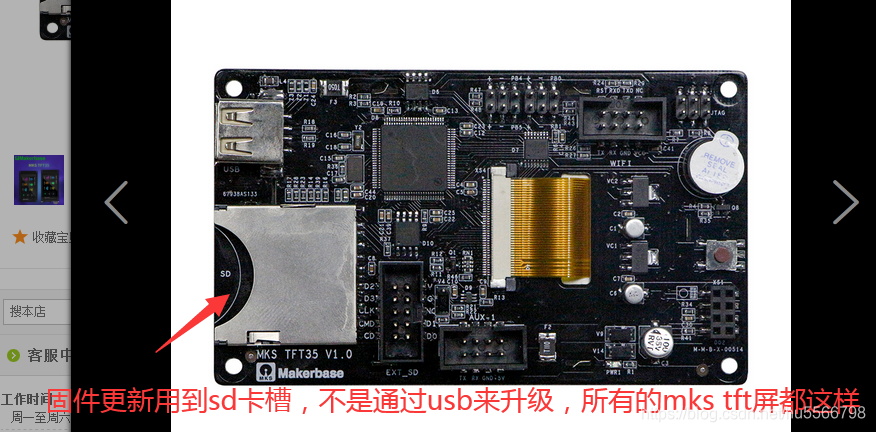

PS：注意所有MKS-tft屏幕，除2.4屏不带USB，2.8,3.2,3.5, 7.0寸都有usb和sd卡槽，但它们都只能通过SD卡槽更新固件，不要放到usb里头更新固件
