GIS标准分幅工具——制作图幅接合表

• 开发背景

很多GIS论坛都在讨论，单位需要制作标准分幅图，但是接合表生产比较复杂，中间经过大量的图幅号计算公式，和图形生成的算法。以前开发过一个是根据自定义比例尺生成接合表的工具，但是已经满足不了很多项目做标准分幅的要求。

并且现在主流的ArcGIS居然没有这种工具，当然其他很多GIS平台也是没有这种符合实际生产工作的工具。因此本人趁着几天空余的时间，来倒腾了一下。

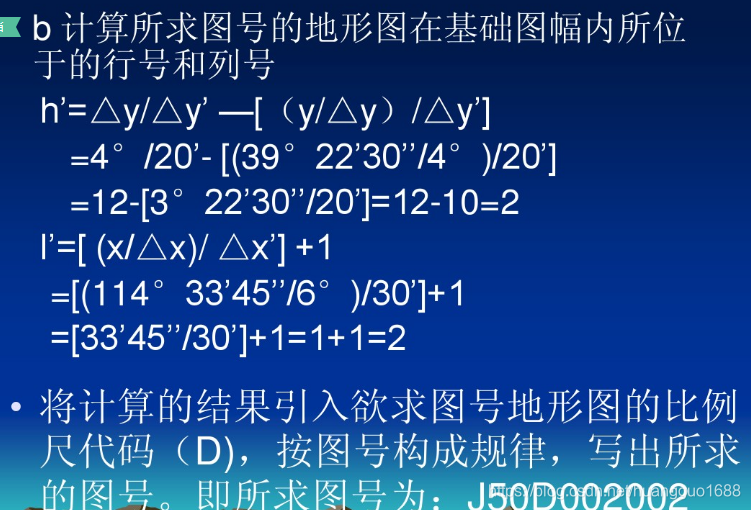

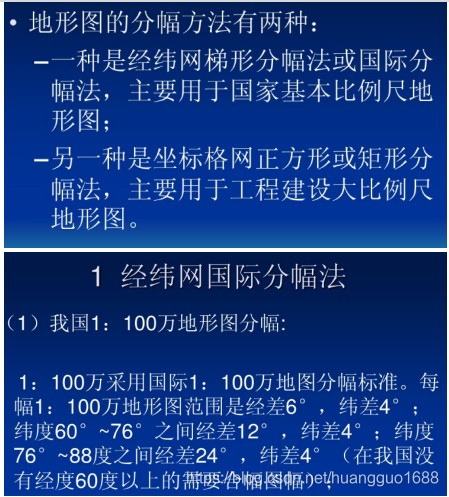

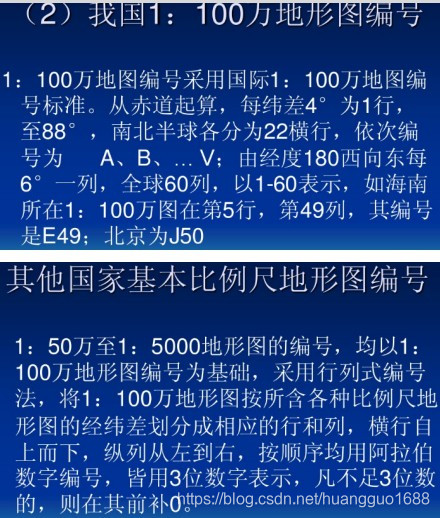

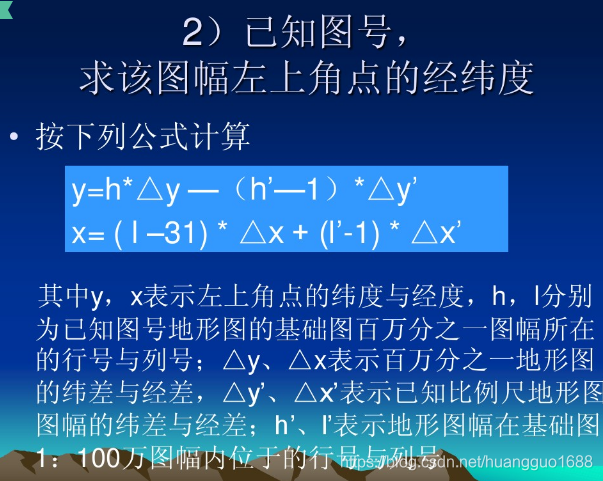

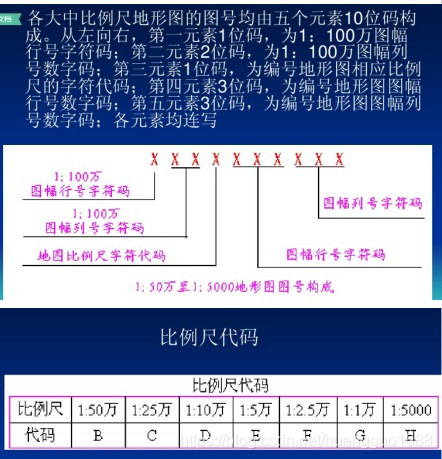

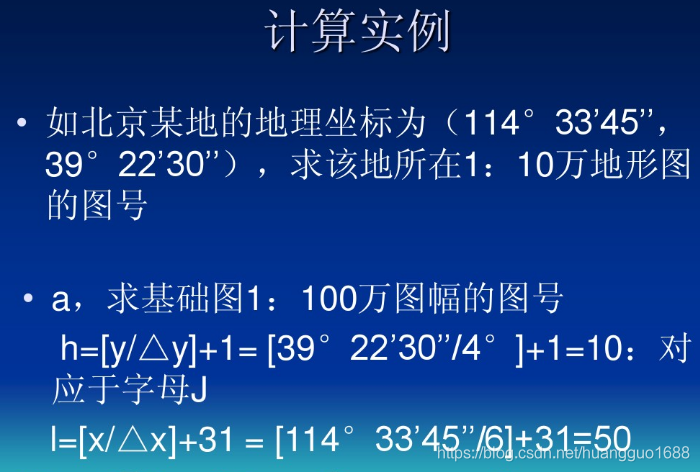

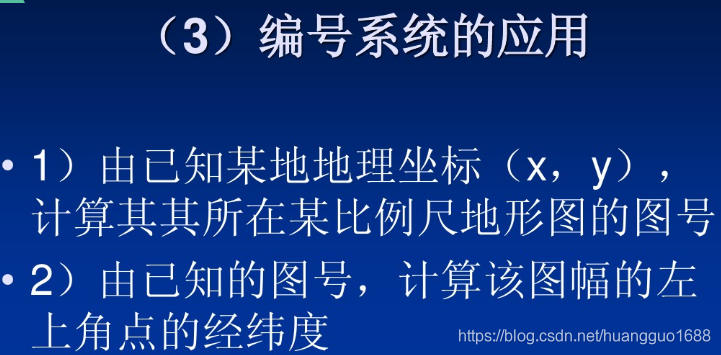

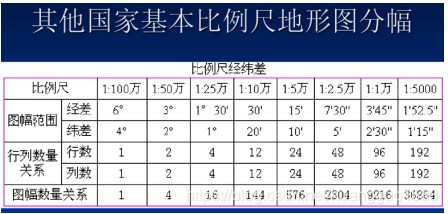

• 图幅号计算公式

• 程序演示

本程序演示的贵阳市的1:1万的标注分幅。

贵阳市的坐标范围是经度：106.121307~107.276436，纬度：26.186832~27.361074。

因此贵阳在1:100万的地形图图号是

h = [y/dy] + 1 =  [26.186832/4] + 1 = 7 。故对应的的图号是G。

I = [x/dx] + 31 = [106.121307/6] + 31 = 48。

1:10000的比例尺号为G。

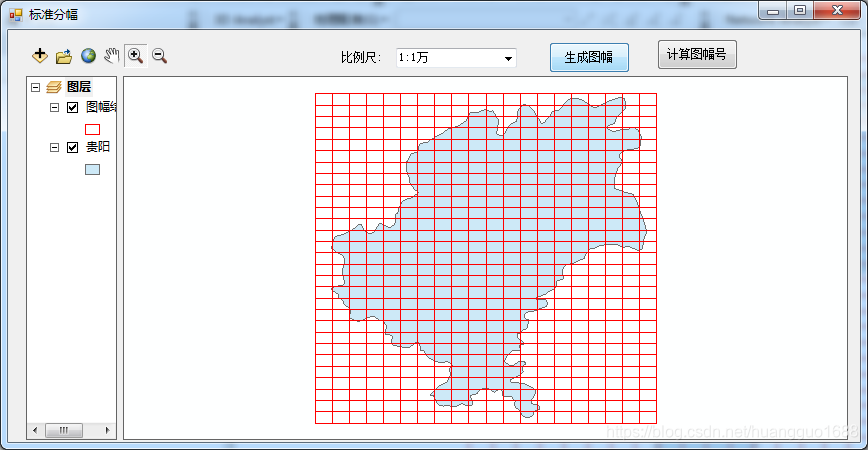

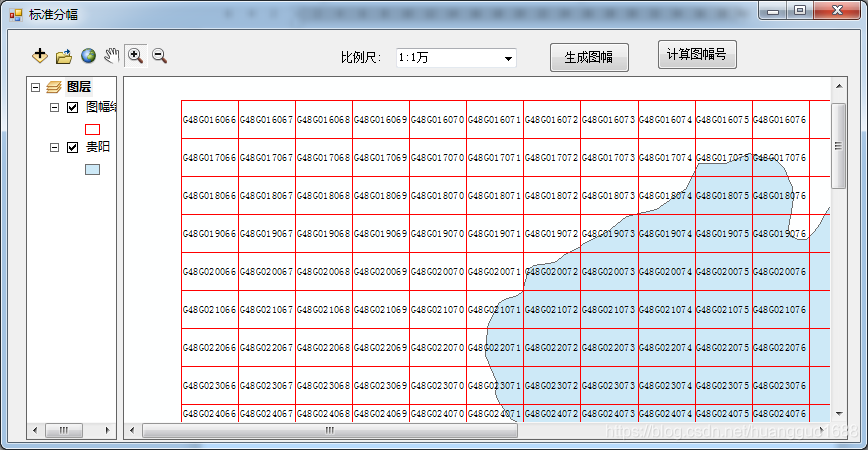

2.1生成图幅结合表

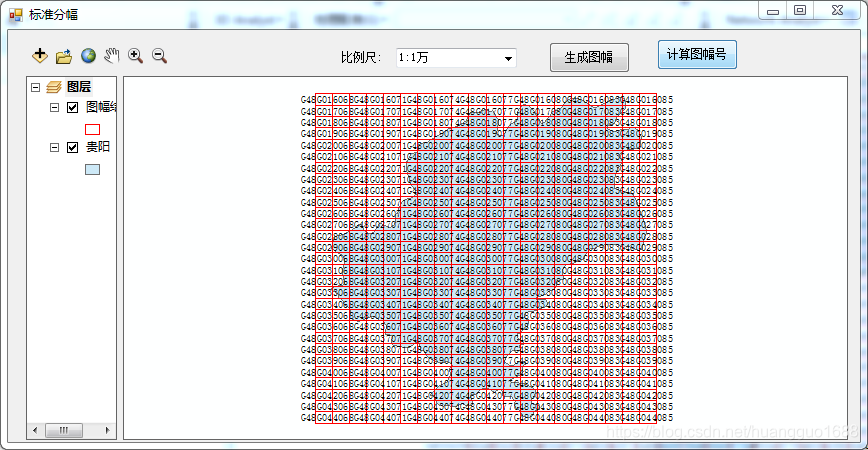

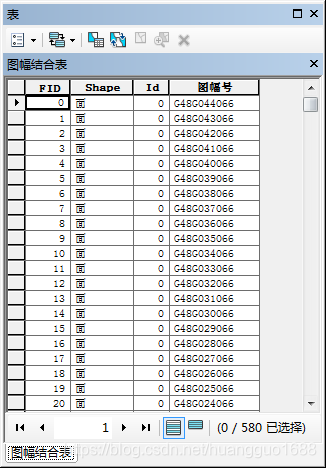

2.2计算图幅号
