本文介绍了如何使用树莓派打造一个音乐制作系统，重点在于利用CS4272 codec DIY一个I2S声卡，并设置树莓派为从机模式。内容包括硬件电路设计，软件部分的内核模块编译，以及设置树莓派为I2S从机模式的详细步骤。最后通过jack音频服务进行测试验证。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

之前有讲过如何做一个非USB的具有输入输出的声卡，目前现成的方案有WM8731或者hifiberry DAC+ADC pro，他们都是在启动时加载驱动的，但如果我们想要使用其他的codec，怎么办呢？经过一番研究，发现可以用simple card来创建一个声卡设备，并且让树莓派作为从机，那么本文通过几个部分来讲述，一个是硬件部分，一个是软件部分。

首先说明一下，我的目的是想通过树莓派作为一个实时音频处理器，将输入的音频信号做处理并输出。

好的，朝着这个方向来解决问题，第一个，硬件部分就是DIY一个声卡，采用的是CS4272这一片codec，它的模数，数模具有114db的动态范围，高达192k的采样率，按照官方pdf说明，我搭建了如下电路

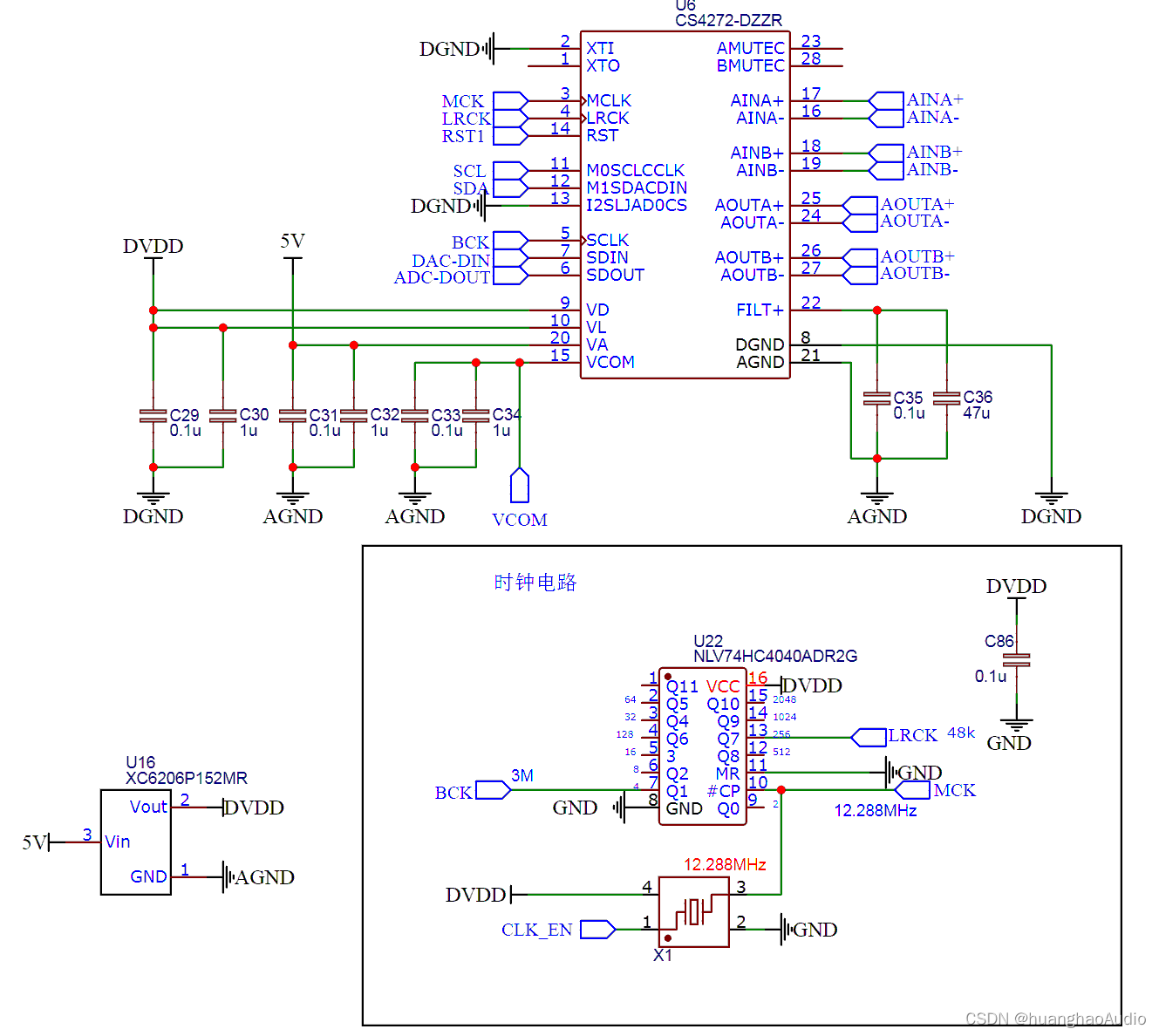

声卡电路

外部时钟部分，由一颗12.288M有源晶振提供，用74HC4040作分频器，那么74HC4040的4脚为4分频输出，13脚为256分频输出，分别得到BCK和LRCK；那么对于玩解码器的朋友自然很清楚这三根时钟线的作用。那么CS4272和树莓派将作为从机接受外部时钟信号，树莓派不需要MCK时钟，只需要LRCK和BCK。

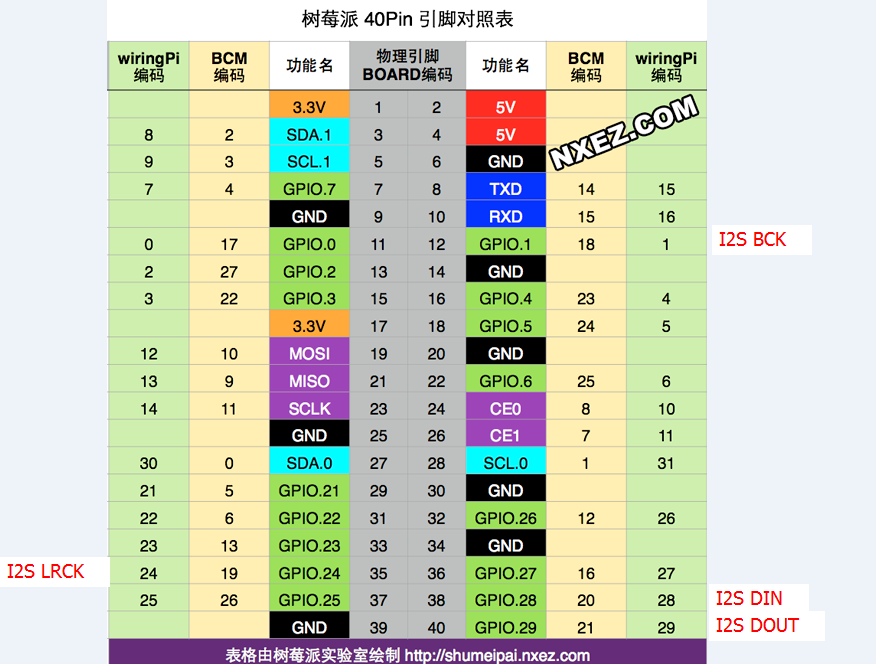

 外部I2S时钟与树莓派连接：

===========================================&#
