小华HC32F448驱动硬件I2C：

最新推荐文章于 2024-09-06 15:47:51 发布
最新推荐文章于 2024-09-06 15:47:51 发布
阅读量719 收藏 3
点赞数 1
文章标签： 单片机 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/huangjintao136/article/details/132500292
版权

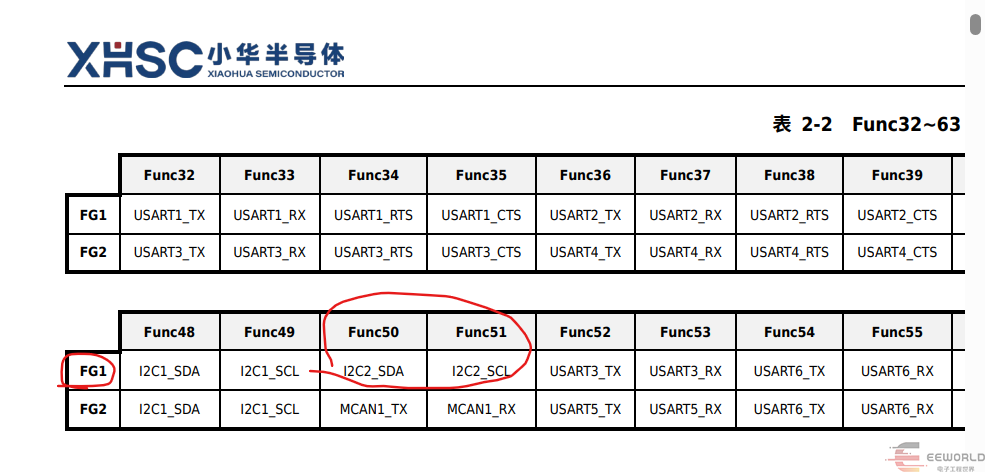

1. 数据手册中说明了 i2c 2 的配置功能号是SDA为50，SCL为51，如果是I2C1 就是48 和49，对应时钟是FG1
2.全局宏定义：

//全局宏定义
/* Define port and pin for SDA and SCL */
#define I2C_SDA_PORT        (GPIO_PORT_D)//类似HAL库的配置
#define I2C_SDA_PIN         (GPIO_PIN_00)
#define I2C_SCL_PORT        (GPIO_PORT_D)
#define I2C_SCL_PIN         (GPIO_PIN_01)

#define I2C_SDA_FUNC        (GPIO_FUNC_50)	//pin脚功能配置号
#define I2C_SCL_FUNC        (GPIO_FUNC_51)	//详情见数据手册引脚配置页

/* I2C unit define */
#define I2C_UNIT            (CM_I2C2)						//硬件I2C地址
#define I2C_FCG             (FCG1_PERIPH_I2C2)	//开启时钟

/**
 * @defgroup I2C_Configuration BSP I2C Configuration
 * @{
 */
#define I2C_BAUDRATE      (400000UL) //I2C波特率配置
#define I2C_TIMEOUT       (0x64U)		 //

//

3.硬件I2C 的GPIO口配置



/**
 * @brief   I2C_Init0 配置gpio口功能，主要是功能号I2C_SCL_FUNC和SDA_FUNC,要按照数据手册写
 * @param
 * @retval LL_OK
 */
static void I2C_GPIO_Init(void)
{
    stc_gpio_init_t stcGpioInit;
    /* Configuration I2C GPIO */
    (void)GPIO_StructInit(&stcGpioInit);

    (void)GPIO_Init(I2C_SCL_PORT, I2C_SCL_PIN, &stcGpioInit);//初始化gpio
    (void)GPIO_Init(I2C_SDA_PORT, I2C_SDA_PIN, &stcGpioInit);
    GPIO_SetFunc(I2C_SCL_PORT, I2C_SCL_PIN, I2C_SCL_FUNC);//配置功能为SCL
    GPIO_SetFunc(I2C_SDA_PORT, I2C_SDA_PIN, I2C_SDA_FUNC);//SDA
    /* Enable I2C Peripheral*/
		FCG_Fcg1PeriphClockCmd(I2C_FCG, ENABLE);//开启外设时钟

    (void)I2C_Init(I2C_UNIT);//I2C初始化函数

}

4.I2C 初始化函数：


/**
 * @brief  I2C_Init1 配置i2c的波特率，边沿时长，分频系数，总线命令
 * @param  CM_I2C_TypeDef *I2Cx：I2C1 or I2C2 ,you only need to write a i2c base dar directly
 * @retval LL_OK
 */
int32_t I2C_2_Init(CM_I2C_TypeDef *I2Cx)
{
    int32_t i32Ret;
    float32_t fErr;
    stc_i2c_init_t stcI2cInit;

    I2C_DeInit(I2Cx);
    (void)I2C_StructInit(&stcI2cInit);
    stcI2cInit.u32Baudrate = I2C_BAUDRATE;
    stcI2cInit.u32SclTime  = 0U;
    stcI2cInit.u32ClockDiv = I2C_CLK_DIV2;
    i32Ret = I2C_Init(I2Cx, &stcI2cInit, &fErr);

    if (LL_OK == i32Ret) {
        I2C_BusWaitCmd(I2Cx, ENABLE);
    }

    I2C_Cmd(I2Cx, ENABLE);
    return i32Ret;
}

5.I2C写字节函数和 传输cmd、传输data函数，还有初始化函数


#include "oledfont.h"
#include "oled.h"
#include "hc32_ll_i2c.h"//很重要的头文件，I2C_trans等函数的来源
/**
 * @defgroup I2C_Configuration
 * @{
 */
#define I2C_BAUDRATE      (400000UL) //I2C波特率配置
#define I2C_TIMEOUT       (0x64U)		 //
#define OLED_ADD 					(0x3c)		 //写入OLED初始地址
#define DATA_Len 					(0x02)		 //写入数据长度
#define I2C_DIR_TX2        (0x00)		 //写入标志

 /**
  * @brief  OLED_WR_Byte 写入一字节/两字节
	* @param  *dat
  * @retval 返回 LL_OK
	*用法举例：OLED_WR_Byte(buf),buf定义：可定义为数组，如 int8_t buf[2];
  */
int32_t OLED_WR_Byte(uint8_t *dat)
{
	int32_t i32Ret;

	I2C_SWResetCmd(I2C_UNIT,ENABLE);//I2C复位
	I2C_SWResetCmd(I2C_UNIT,DISABLE);

	i32Ret = I2C_Start(I2C_UNIT, I2C_TIMEOUT);//启动I2C

	if(LL_OK==i32Ret)
	{
		//写入基地址
		i32Ret=I2C_TransAddr(I2C_UNIT,(uint8_t)OLED_ADD,I2C_DIR_TX2,I2C_TIMEOUT );

		if(LL_OK==i32Ret)
		{
			//写入指令数据，这里DATA_Len=2，一次性传输 *dat 两个数据过去，第一个数据是固定寄存器地址，一
            //个是实时指令
			i32Ret=I2C_TransData(I2C_UNIT,dat,DATA_Len ,I2C_TIMEOUT );

			//如果把寄存器地址和数据指令两个字节分开传输，就解出这几行注释，上面先传寄存器地址，下面这几行传
            //数据
//			if(LL_OK==i32Ret)
//			{
//				i32Ret=I2C_TransData(I2C_UNIT,dat,DATA_Len ,I2C_TIMEOUT );
//			}
		}
//		if(LL_OK != i32Ret)
//		{
//			(void)I2C_Stop(BSP_TCA9539_I2C_UNIT,100);
//			I2C_SWResetCmd(BSP_TCA9539_I2C_UNIT,ENABLE);
//			I2C_SWResetCmd(BSP_TCA9539_I2C_UNIT,DISABLE);
//		}

	}
		(void)I2C_Stop(I2C_UNIT,I2C_TIMEOUT );
		return i32Ret;

}
/**
  * @brief  oled_cmd 写入oled指令
	* @param  i2c_cmd,一个8位无符号整数
  * @retval void
  */
static void oled_cmd(uint8_t i2c_cmd)
{

	uint8_t u8TXBuf[2];
	u8TXBuf[0]=0x00;
	u8TXBuf[1]=i2c_cmd;
	OLED_WR_Byte(u8TXBuf);

//	uint8_t *cmd;
//	uint8_t adr1;
//	uint8_t *adr;
//	adr1=0x00;
//	adr=&adr1;
//	cmd=&i2c_cmd;
//	 BSP_I2C_Write(BSP_TCA9539_I2C_UNIT, OLED_ADD, adr,1,cmd, 1);
}

 /**
  * @brief  oled_data�
  * @param  i2c_data 传数据
  * @retval
  */
static void oled_data(uint8_t i2c_data)
{
		uint8_t u8TXBuf[2];
		u8TXBuf[0]=0x40;
		u8TXBuf[1]=i2c_data;
		OLED_WR_Byte(u8TXBuf);

//		uint8_t *dat;
//		uint8_t adr1;
//		uint8_t *adr;
//		adr1=0x40;
//		adr=&adr1;
//		dat=&i2c_data;
//	 BSP_I2C_Write(BSP_TCA9539_I2C_UNIT, OLED_ADD,adr ,1,dat, 1);
}


/**
  * @brief  oled_init 初始化oled
  * @param
  * @retval
  */
void oled_init(void)
{

  DDL_DelayMS(800);

	oled_cmd(0xAE); //display off

	oled_cmd(0x20);	//Set Memory Addressing Mode
	oled_cmd(0x10);	//00,Horizontal Addressing Mode;01,Vertical Addressing Mode;10,Page Addressing Mode (RESET);11,Invalid
	oled_cmd(0xb0);	//Set Page Start Address for Page Addressing Mode,0-7

	oled_cmd(0xc8);	//Set COM Output Scan Direction
	oled_cmd(0x00); //---set low column address
	oled_cmd(0x10); //---set high column address

	oled_cmd(0x40); //--set start line address
	oled_cmd(0x81); //--set contrast control register
	oled_cmd(0xff); // 0x00~0xff
	oled_cmd(0xa1); //--set segment re-map 0 to 127

	oled_cmd(0xa6); //--set normal display
	oled_cmd(0xa8); //--set multiplex ratio(1 to 64)
	oled_cmd(0x3F); //
	oled_cmd(0xa4); //0xa4,Output follows RAM content;0xa5,Output ignores RAM content
	oled_cmd(0xd3); //-set display offset
	oled_cmd(0x00); //-not offset

	oled_cmd(0xd5); //--set display clock divide ratio/oscillator frequency
	oled_cmd(0xf0); //--set divide ratio
	oled_cmd(0xd9); //--set pre-charge period
	oled_cmd(0x22); //

	oled_cmd(0xda); //--set com pins hardware configuration
	oled_cmd(0x12);
	oled_cmd(0xdb); //--set vcomh
	oled_cmd(0x20); //0x20,0.77xVcc
	oled_cmd(0x8d); //--set DC-DC enable

	oled_cmd(0x14); //
	oled_cmd(0xaf); //--turn on oled panel
}

6.main函数


/**
 * @brief  Main function
 * @param  None
 */
int32_t main(void)
{

    /* Unlock peripherals or registers */
    LL_PERIPH_WE(LL_PERIPH_ALL);

    /* Initialize BSP system clock. */
//    BSP_CLK_Init();不要取消这行注释，时钟冲突了

    /* Initialize BSP expand IO. */
    BSP_IO_Init();//也把SDA和SCL初始化成功了

    /* Initialize BSP LED. */
    BSP_LED_Init();

		/* Initialize DDL_Printf */
		DDL_PrintfInit(BSP_PRINTF_DEVICE, BSP_PRINTF_BAUDRATE, BSP_PRINTF_Preinit);

		/* Initialize I2C2 */
		I2C_GPIO_Init();
		LED_Init();
		oled_init();

    /* Peripheral registers write protected */
    LL_PERIPH_WP(LL_PERIPH_ALL);

			oled_cls();
			DDL_DelayMS(200);

    for (;;) {

			//oled_cls();

			//显示一个汉字标题，如果没有oledfont中没有title数组，就换显示个字符串或数组的函数
			show_title();
      //DDL_DelayMS(50UL);
//			LED_G_TOGGLE();
//			BSP_LED_Toggle(LED_YELLOW);
//			DDL_Printf("advance\n");
    }
}

7.把文件的全部内容放下面：
        1.oled.h

//
//本程序只供学习使用，未经作者许可，不得用于其它任何用途
//  文 件 名   :
//  版 本 号   :
//  作    者   : huang jin
//  生成日期   : 2014/3/16
//  最近修改   : 2023/8/25
//  功能描述   : 0.96寸OLED 接口演示例程(HC32F448系列硬件IIC)
//              说明:
//              ----------------------------------------------------------------
//              GND   电源地
//              VCC   接5V或3.3v电源
//              SCL   接PD1（SCL）
//              SDA   接PD0（SDA）
//              ----------------------------------------------------------------
//Copyright(C) 中景园电子2014/3/16
//All rights reserved
//
#ifndef __OLED_H
#define __OLED_H

#include "stdlib.h"
#include "hc32_ll.h"
#include "ev_hc32f448_lqfp80_bsp.h"

#define OLED_MODE 0
#define SIZE 8
#define XLevelL		0x00
#define XLevelH		0x10
#define Max_Column	128
#define Max_Row		64
#define	Brightness	0xFF
#define X_WIDTH 	128
#define Y_WIDTH 	64
//-----------------OLED IIC端口定义----------------

#define OLED_CMD  0	//写命令
#define OLED_DATA 1	//写数据

/* Define port and pin for SDA and SCL */
#define I2C_SDA_PORT        (GPIO_PORT_D)//类似HAL库的配置
#define I2C_SDA_PIN         (GPIO_PIN_00)
#define I2C_SCL_PORT        (GPIO_PORT_D)
#define I2C_SCL_PIN         (GPIO_PIN_01)


#define I2C_SDA_FUNC        (GPIO_FUNC_50)	//pin脚功能配置号
#define I2C_SCL_FUNC        (GPIO_FUNC_51)	//详情见数据手册引脚配置页

/* I2C unit define */
#define I2C_UNIT            (CM_I2C2)						//硬件I2C地址
#define I2C_FCG             (FCG1_PERIPH_I2C2)	//开启时钟


//OLED控制用函数
int32_t OLED_WR_Byte(uint8_t *dat);//I2C传输字节函数
void oled_init(void);//初始化
void oled_display_char(uint8_t x,uint8_t y,uint8_t chr,uint8_t Char_Size);
void oled_show_string(uint8_t x, uint8_t y, char ch[], uint8_t TextSize);//显示字符串，TextSize是尺寸大小
void oled_showCN(unsigned char x, unsigned char y, unsigned char CN[],unsigned char N); //显示汉字
void oled_drawBMP(unsigned char x0,unsigned char y0,unsigned char x1,unsigned char y1,unsigned char BMP[]);	//画图
void oled_showNum(uint8_t x,uint8_t y,uint32_t num,uint8_t len,uint8_t size1); //显示数字
void oled_full(uint8_t data);
void oled_cls(void);  //清屏
void oled_on(void);   //开启
void oled_off(void);	//关闭
void show_title(void);//显示一个固定标题
#endif

2.oled.c


//
//本程序只供学习使用，未经作者许可，不得用于其它任何用途
//  文 件 名   :
//  版 本 号   :
//  作    者   : huang jin
//  生成日期   : 2014/3/16
//  最近修改   : 2023/8/25
//  功能描述   : 0.96寸OLED 接口演示例程(HC32F448系列硬件IIC)
//              说明:
//              ----------------------------------------------------------------
//              GND   电源地
//              VCC   接5V或3.3v电源
//              SCL   接PD1（SCL）
//              SDA   接PD0（SDA）
//              ----------------------------------------------------------------
//Copyright(C) 中景园电子2014/3/16
//All rights reserved
//
#include "oledfont.h"
#include "oled.h"
#include "hc32_ll_i2c.h"//很重要的头文件
/**
 * @defgroup I2C_Configuration
 * @{
 */
#define I2C_BAUDRATE      (400000UL) //I2C波特率配置
#define I2C_TIMEOUT       (0x64U)		 //
#define OLED_ADD 					(0x3c)		 //写入OLED初始地址
#define DATA_Len 					(0x02)		 //写入数据长度
#define I2C_DIR_TX2        (0x00)		 //写入标志

 /**
  * @brief  OLED_WR_Byte 写入一字节/两字节
	* @param  *dat
  * @retval 返回 LL_OK
	*用法举例：OLED_WR_Byte(buf),buf定义：可定义为数组，如 int8_t buf[2];
  */
int32_t OLED_WR_Byte(uint8_t *dat)
{
	int32_t i32Ret;

	I2C_SWResetCmd(I2C_UNIT,ENABLE);//I2C复位
	I2C_SWResetCmd(I2C_UNIT,DISABLE);

	i32Ret = I2C_Start(I2C_UNIT, I2C_TIMEOUT);//启动I2C

	if(LL_OK==i32Ret)
	{
		//写入基地址
		i32Ret=I2C_TransAddr(I2C_UNIT,(uint8_t)OLED_ADD,I2C_DIR_TX2,I2C_TIMEOUT );

		if(LL_OK==i32Ret)
		{
			//写入指令数据，这里DATA_Len=2，一次性传输 *dat 两个数据过去，第一个数据是固定寄存器地址，一个是实时指令
			i32Ret=I2C_TransData(I2C_UNIT,dat,DATA_Len ,I2C_TIMEOUT );

			//如果把寄存器地址和数据指令两个字节分开传输，就解出这几行注释，上面先传寄存器地址，下面这几行传数据
//			if(LL_OK==i32Ret)
//			{
//				i32Ret=I2C_TransData(I2C_UNIT,dat,DATA_Len ,I2C_TIMEOUT );
//			}
		}
//		if(LL_OK != i32Ret)
//		{
//			(void)I2C_Stop(BSP_TCA9539_I2C_UNIT,100);
//			I2C_SWResetCmd(BSP_TCA9539_I2C_UNIT,ENABLE);
//			I2C_SWResetCmd(BSP_TCA9539_I2C_UNIT,DISABLE);
//		}

	}
		(void)I2C_Stop(I2C_UNIT,I2C_TIMEOUT );
		return i32Ret;

}
 /**
  * @brief  oled_cmd 写入oled指令
	* @param  i2c_cmd,一个8位无符号整数
  * @retval void
  */
static void oled_cmd(uint8_t i2c_cmd)
{

	uint8_t u8TXBuf[2];
	u8TXBuf[0]=0x00;
	u8TXBuf[1]=i2c_cmd;
	OLED_WR_Byte(u8TXBuf);

//	uint8_t *cmd;
//	uint8_t adr1;
//	uint8_t *adr;
//	adr1=0x00;
//	adr=&adr1;
//	cmd=&i2c_cmd;
//	 BSP_I2C_Write(BSP_TCA9539_I2C_UNIT, OLED_ADD, adr,1,cmd, 1);
}

 /**
  * @brief  oled_data�
  * @param  i2c_data 传数据
  * @retval
  */
static void oled_data(uint8_t i2c_data)
{
		uint8_t u8TXBuf[2];
		u8TXBuf[0]=0x40;
		u8TXBuf[1]=i2c_data;
		OLED_WR_Byte(u8TXBuf);

//		uint8_t *dat;
//		uint8_t adr1;
//		uint8_t *adr;
//		adr1=0x40;
//		adr=&adr1;
//		dat=&i2c_data;
//	 BSP_I2C_Write(BSP_TCA9539_I2C_UNIT, OLED_ADD,adr ,1,dat, 1);
}

 /**
  * @brief  oled_setPos 坐标设置函数
  * @param  x，y，
  * @retval
  */
static void oled_setPos(uint8_t x, uint8_t y)
{
    oled_cmd(0xb0+y);
	oled_cmd(((x&0xf0)>>4)|0x10);
	oled_cmd((x&0x0f)|0x01);
}

 /**
  * @brief  oled_full 满屏填充数据
  * @param  data:      Ҫ��������
  * @retval ��
  */
void oled_full(uint8_t data)//0xff
{
    uint8_t m,n;
	for(m=0;m<8;m++)
	{
		oled_cmd(0xb0+m);		//page0-page1
		oled_cmd(0x00);		//low column start address
		oled_cmd(0x10);		//high column start address
		for(n=0;n<128;n++)
			{
				oled_data(data);
			}
	}
}

 /**
  * @brief  oled_cls 清屏
  * @param
	* @retval
  */
void oled_cls(void)
{
	oled_full(0x00);
}

 /**
	* @brief  OLED_ON 开启oled显示
  * @param
	* @retval
  */
void oled_on(void)
{
	oled_cmd(0X8D);  //SET DCDC命令
	oled_cmd(0X14);  //DCDC ON
	oled_cmd(0XAF);  //OLED DISPLAY ON
}

 /**
  * @brief  OLED_OFF 关闭oled
  * @param
	* @retval
  */
void oled_off(void)
{
	oled_cmd(0X8D);  SET DCDC命令
	oled_cmd(0X10);  //DCDC ON
	oled_cmd(0XAE);  //OLED DISPLAY ON
}

/**
  * @brief  oled_init 初始化oled
  * @param
  * @retval
  */
void oled_init(void)
{

  DDL_DelayMS(800);

	oled_cmd(0xAE); //display off

	oled_cmd(0x20);	//Set Memory Addressing Mode
	oled_cmd(0x10);	//00,Horizontal Addressing Mode;01,Vertical Addressing Mode;10,Page Addressing Mode (RESET);11,Invalid
	oled_cmd(0xb0);	//Set Page Start Address for Page Addressing Mode,0-7

	oled_cmd(0xc8);	//Set COM Output Scan Direction
	oled_cmd(0x00); //---set low column address
	oled_cmd(0x10); //---set high column address

	oled_cmd(0x40); //--set start line address
	oled_cmd(0x81); //--set contrast control register
	oled_cmd(0xff); // 0x00~0xff
	oled_cmd(0xa1); //--set segment re-map 0 to 127

	oled_cmd(0xa6); //--set normal display
	oled_cmd(0xa8); //--set multiplex ratio(1 to 64)
	oled_cmd(0x3F); //
	oled_cmd(0xa4); //0xa4,Output follows RAM content;0xa5,Output ignores RAM content
	oled_cmd(0xd3); //-set display offset
	oled_cmd(0x00); //-not offset

	oled_cmd(0xd5); //--set display clock divide ratio/oscillator frequency
	oled_cmd(0xf0); //--set divide ratio
	oled_cmd(0xd9); //--set pre-charge period
	oled_cmd(0x22); //

	oled_cmd(0xda); //--set com pins hardware configuration
	oled_cmd(0x12);
	oled_cmd(0xdb); //--set vcomh
	oled_cmd(0x20); //0x20,0.77xVcc
	oled_cmd(0x8d); //--set DC-DC enable

	oled_cmd(0x14); //
	oled_cmd(0xaf); //--turn on oled panel
}

 /**
  * @brief  oled_display_char
  * @param  x,y : 坐标可填范围：x:0-127, y:0-7
*					chr:- 显示字符
	*					Char_Size : 字符大小(填16/8)
	* @retval ��
  */
void oled_display_char(uint8_t x,uint8_t y,uint8_t chr,uint8_t Char_Size)
{
	unsigned char c=0,i=0;
		c=chr-' ';//�õ�ƫ�ƺ��ֵ
		if(x>128-1){x=0;y=y+2;}
		if(Char_Size == 16)
		{
			oled_setPos(x,y);
			for(i=0;i<8;i++)
			oled_data(F8X16[c*16+i]);
			oled_setPos(x,y+1);
			for(i=0;i<8;i++)
			oled_data(F8X16[c*16+i+8]);
		}
		else
		{
			oled_setPos(x,y);
			for(i=0;i<6;i++)
			oled_data(F6x8[c][i]);
		}
}

 /**
	* @brief  oled_show_string 显示一串string
  * @param  x,y : 坐标可填范围：x:0-127, y:0-7
	*	ch[] : 字符串
	*	TextSize : you can write 1 or 2 (1和2代表的尺寸：1:6*8 ; 2:8*16)
	* @retval ��
  */
void oled_show_string(uint8_t x, uint8_t y, char ch[], uint8_t TextSize)
{
    uint8_t c = 0,i = 0,j = 0;

	switch(TextSize)
	{
		case 1:
		{
			while(ch[j] != '\0')
			{
				c = ch[j] - 32;
				if(x > 126)
				{
					x = 0;
					y++;

				}

				oled_setPos(x,y);
				for(i=0;i<6;i++)
					oled_data(F6x8[c][i]);
				x += 6;
				j++;
			}
		}break;
		case 2:
		{
			while(ch[j] != '\0')
			{
				c = ch[j] - 32;
				if(x > 120)
				{
					x = 0;
					y++;
				}

				oled_setPos(x,y);
				for(i=0;i<8;i++)
					oled_data(F8X16[c*16+i]);
				oled_setPos(x,y+1);
				for(i=0;i<8;i++)
					oled_data(F8X16[c*16+i+8]);
				x += 8;
				j++;
			}
		}break;
	}

}

 /**
* @brief  oled_showCN  显示汉字
  * @param  x,y: (x:0~127, y:0~7);
	*					N:oledfont.h
	* @retval
  */
void oled_showCN(unsigned char x, unsigned char y, unsigned char CN[],unsigned char N)
{
	unsigned char wm=0;
	unsigned int  adder=32*N;
	oled_setPos(x , y);
	for(wm = 0;wm < 16;wm++)
	{
		oled_data(CN[adder]);
		adder += 1;
	}
	oled_setPos(x,y + 1);
	for(wm = 0;wm < 16;wm++)
	{
		oled_data(CN[adder]);
		adder += 1;
	}
}

 /**
  * @brief  oled_drawBMP
* @param  x0,y0 : 坐标上下限(x0:0~127, y0:0~7);
	*					x1,y1 : (x1:1~128,y1:1~8)
	* @retval
  */
void oled_drawBMP(unsigned char x0,unsigned char y0,unsigned char x1,unsigned char y1,unsigned char BMP[])
{
	unsigned int j=0;
	unsigned char x,y;

  if(y1%8==0)
		y = y1/8;
  else
		y = y1/8 + 1;
	for(y=y0;y<y1;y++)
	{
		oled_setPos(x0,y);
    for(x=x0;x<x1;x++)
		{
			oled_data(BMP[j++]);
		}
	}
}

//m^n
uint32_t oled_pow(uint8_t m,uint8_t n)
{
	uint32_t result=1;
	while(n--)
	{
	  result*=m;
	}
	return result;
}

 /**
* @brief  oled_showNum 显示数字
  * @param  x,y: (x:0~127, y:0~7);
			num
			len 	数字长度
			sizel 数字大小 12/16/24
  * @retval
  */
void oled_showNum(uint8_t x,uint8_t y,uint32_t num,uint8_t len,uint8_t size1)
{
	uint8_t t,temp;
	for(t=0;t<len;t++)
	{
		//	BSP_LED_Toggle(LED_BLUE);
		temp=(num/oled_pow(10,len-t-1))%10;
		if(temp==0)
		{
			oled_display_char(x+(size1/2)*t,y,'0',size1);
		}
		else
		{
			oled_display_char(x+(size1/2)*t,y,temp+'0',size1);
		}
  }
}

 /**
* @brief  show_title 显示一个汉字标题，仅用以测试
  * @param
  * @retval
  */
void show_title(void)
{
	uint32_t i;

	oled_cls();
	for(i=0; i<=10; i++)
	{
		if(i<=4)
			oled_showCN(20+i*16,1,Title,i);  //
		else
			oled_showCN(10+(i-5)*16,4,Title,i);  //
	}
}

3.main.c ，注意要把oled头文件加进去


/**
 *******************************************************************************
 * @file  i2c/i2c_bl24c256/source/main.c
 * @brief Main program of I2C for the Device Driver Library.
 @verbatim
   Change Logs:
   Date             Author          Notes
   2023-05-31       CDT             First version
 @endverbatim
 *******************************************************************************
 * Copyright (C) 2022-2023, Xiaohua Semiconductor Co., Ltd. All rights reserved.
 *
 * This software component is licensed by XHSC under BSD 3-Clause license
 * (the "License"); You may not use this file except in compliance with the
 * License. You may obtain a copy of the License at:
 *                    opensource.org/licenses/BSD-3-Clause
 *
 *******************************************************************************
 */

/*******************************************************************************
 * Include files
 ******************************************************************************/
#include "main.h"

/**
 * @addtogroup HC32F448_DDL_Examples
 * @{
 */

/*******************************************************************************
 * Local type definitions ('typedef')
 ******************************************************************************/

/*******************************************************************************
 * Local pre-processor symbols/macros ('#define')
 ******************************************************************************/
#define LED_G_PORT          (GPIO_PORT_A)
#define LED_G_PIN           (GPIO_PIN_02)
/* LED toggle definition */
#define LED_G_TOGGLE()      (GPIO_TogglePins(LED_G_PORT, LED_G_PIN))

/* Define port and pin for SDA and SCL */
#define I2C_SDA_PORT        (GPIO_PORT_D)//类似HAL库的配置
#define I2C_SDA_PIN         (GPIO_PIN_00)
#define I2C_SCL_PORT        (GPIO_PORT_D)
#define I2C_SCL_PIN         (GPIO_PIN_01)

#define I2C_SDA_FUNC        (GPIO_FUNC_50)	//pin脚功能配置号
#define I2C_SCL_FUNC        (GPIO_FUNC_51)	//详情见数据手册引脚配置页

/* I2C unit define */
#define I2C_UNIT            (CM_I2C2)						//硬件I2C地址
#define I2C_FCG             (FCG1_PERIPH_I2C2)	//开启时钟

/**
 * @defgroup I2C_Configuration BSP I2C Configuration
 * @{
 */
#define I2C_BAUDRATE      (400000UL) //I2C波特率配置
#define I2C_TIMEOUT       (0x64U)		 //
/*******************************************************************************
 * Global variable definitions (declared in header file with 'extern')
 ******************************************************************************/

/*******************************************************************************
 * Local function prototypes ('static')
 ******************************************************************************/

/*******************************************************************************
 * Local variable definitions ('static')
 ******************************************************************************/

/*******************************************************************************
 * Function implementation - global ('extern') and local ('static')
 ******************************************************************************/
/**
 * @brief  LED Init,显示一个板上的灯配合测试
 * @param  None
 * @retval None
 */

static void LED_Init(void)
{
    stc_gpio_init_t stcGpioInit;

    (void)GPIO_StructInit(&stcGpioInit);
    stcGpioInit.u16PinState = PIN_STAT_RST;
    stcGpioInit.u16PinDir = PIN_DIR_OUT;
    (void)GPIO_Init(LED_G_PORT, LED_G_PIN, &stcGpioInit);
}

/**
 * @brief  I2C_Init1 配置i2c的波特率，边沿时长，分频系数，总线命令
 * @param  CM_I2C_TypeDef *I2Cx：I2C1 or I2C2 ,you only need to write a i2c base dar directly
 * @retval LL_OK
 */
int32_t I2C_2_Init(CM_I2C_TypeDef *I2Cx)
{
    int32_t i32Ret;
    float32_t fErr;
    stc_i2c_init_t stcI2cInit;

    I2C_DeInit(I2Cx);
    (void)I2C_StructInit(&stcI2cInit);
    stcI2cInit.u32Baudrate = I2C_BAUDRATE;
    stcI2cInit.u32SclTime  = 0U;
    stcI2cInit.u32ClockDiv = I2C_CLK_DIV2;
    i32Ret = I2C_Init(I2Cx, &stcI2cInit, &fErr);

    if (LL_OK == i32Ret) {
        I2C_BusWaitCmd(I2Cx, ENABLE);
    }

    I2C_Cmd(I2Cx, ENABLE);
    return i32Ret;
}

/**
 * @brief  I2C_Init0 配置gpio口功能，主要是功能号I2C_SCL_FUNC和SDA_FUNC,要按照数据手册写
 * @param
 * @retval LL_OK
 */
static void I2C_GPIO_Init(void)
{
    stc_gpio_init_t stcGpioInit;
    /* Configuration I2C GPIO */
    (void)GPIO_StructInit(&stcGpioInit);

    (void)GPIO_Init(I2C_SCL_PORT, I2C_SCL_PIN, &stcGpioInit);
    (void)GPIO_Init(I2C_SDA_PORT, I2C_SDA_PIN, &stcGpioInit);
    GPIO_SetFunc(I2C_SCL_PORT, I2C_SCL_PIN, I2C_SCL_FUNC);
    GPIO_SetFunc(I2C_SDA_PORT, I2C_SDA_PIN, I2C_SDA_FUNC);
    /* Enable I2C Peripheral*/
		FCG_Fcg1PeriphClockCmd(I2C_FCG, ENABLE);
    (void)I2C_2_Init(I2C_UNIT);

}

/**
 * @brief  Main function
 * @param  None
 */
int32_t main(void)
{

    /* Unlock peripherals or registers */
    LL_PERIPH_WE(LL_PERIPH_ALL);

    /* Initialize BSP system clock. */
//    BSP_CLK_Init();不要取消这行注释，时钟冲突了

    /* Initialize BSP expand IO. */
    BSP_IO_Init();//也把SDA和SCL初始化成功了

    /* Initialize BSP LED. */
    BSP_LED_Init();

		/* Initialize DDL_Printf */
		DDL_PrintfInit(BSP_PRINTF_DEVICE, BSP_PRINTF_BAUDRATE, BSP_PRINTF_Preinit);

		/* Initialize I2C2 */
		I2C_GPIO_Init();
		LED_Init();
		oled_init();

    /* Peripheral registers write protected */
    LL_PERIPH_WP(LL_PERIPH_ALL);

			oled_cls();
			DDL_DelayMS(200);

    for (;;) {

			//oled_cls();

			//显示一个汉字标题，如果没有oledfont中没有title数组，就换显示个字符串或数组的函数
			show_title();
      //DDL_DelayMS(50UL);
//			LED_G_TOGGLE();
//			BSP_LED_Toggle(LED_YELLOW);
//			DDL_Printf("advance\n");
    }
}

/**
 * @}
 */

/**
 * @}
 */

/*******************************************************************************
 * EOF (not truncated)
 ******************************************************************************/

小华单片机HC32F448高性能低成本低压变频器方案
小布的芯视角
08-18 1501
变频器是技术密集型产品，在能源紧缺环境问题日益严重的今天，高效节能的产品在工业自动化应用中潜力巨大，但随着行业竞争加剧，与国产化芯片崛起，高性能低成本国产MCU变频方案受到众多厂家认可。小华半导体HC32F448在变频行业中得到广泛应用
【嵌入式】HC32F07X 使用I2C外设读取LM75温度传感器数据
最新发布
sinat_33408502的博客
03-07 1050
 I2C总线是由Philips公司开发的一种简单、双向二线制同步串行总线。它只需要两根线即可在连接于总线上的器件之间传送信息。
HC32F448-小华MCU
weixin_38743772的博客
07-31 3203
由于要开发和使用低成本MCU，这里记录下小华半导体HC32F448的手册参数
小华HC32F448串口使用
weixin_38743772的博客
10-13 2150
参考小华官方库例程代码 ...\HC32F448_DDL_Rev1.0.0\projects\ev_hc32f448_lqfp80\examples\usart 实现串口的使用，实现4G、GPS、WIFI等模块通讯。
HC32F448 MCAN调试心得
weixin_43244476的博客
11-27 891
HC32F448 MCAN调试心得
HC32模拟i2c驱动MCP4725程序 亲测可用
m0_51544915的博客
09-06 462
【代码】HC32模拟i2c驱动MCP4725程序 亲测可用。
HC32F005C6PA 软件I2C 0.96寸OLED，亲测可用
08-17
标题中的“HC32F005C6PA 软件I2C 0.96寸OLED，亲测可用”表明这是一个关于使用华大半导体(Huada Semiconductor)的HC32F005C6PA微控制器通过软件I2C（Inter-Integrated Circuit）接口与0.96英寸的OLED显示屏进行通信...
HC32L130_HC32L136_HC32F030系列硬件开发指南Rev1.1-综合文档
05-24
- **I2C接口**：I2C是一种两线式串行总线，用于连接微控制器与各种传感器、存储器等外围设备。 - **LCD接口**：针对不同类型的LCD显示屏（如电阻式、电容式），提供不同的接口电路设计方案。 - **注意事项**：考虑到...
华大HC32F46x系列的pack包
08-10
3. **驱动程序**：PACK包中的驱动程序是针对HC32F46x系列微控制器上的各种硬件模块编写的，如GPIO、ADC、DAC、UART、SPI、I2C、PWM等。这些驱动程序实现了对硬件功能的基本操作，让开发者可以更专注于应用层的开发，...
HC32_HC32F072FAUA_I2C的使用
heqiunong的专栏
08-08 1280
我们的MCU使用I2C是用来连接了一个加速度计芯片 KX023-1025。读一下这个KX023-1025的手册。
华大单片机HC32F4例程
01-19
华大单片机HC32F4例程
解决HC32F460的PC14输出电平异常问题
05-03
HC32F460配置PC14/PC15为GPIO使用需要注意问题，适应嵌入式软件开发人员，并给出代码示例，测试可用。
☆ 华大HC32F003☆ ---I2C例程分享(不断更新中......)
jetson024的博客
12-04 4951
样例使用说明 ☆ HC32F003 系列是一款 Low Pin Count、宽电压工作范围的 MCU。集成 12 位 1M sps 高精度SARADC 以及集成了比较器，多路 UART，SPI，I2C 等丰富的通讯外设，具有高整合度、高抗干扰、高可靠性的特点。HC32F003 内核采用 Cortex-M0+ 内核，配合成熟的 Keil μ...
​HC32L130/HC32L136华大单片机硬件I2C驱动代码(从机为存储芯片EEPROM(AT24C02,FM24CL64B))​
m0_66634915的博客
07-04 2042
这里用的是I2C0，用到的SCL为引脚PB08 SDA为引脚PB09
HC32 IIC/I2C读写
cftchaoxiaoshu的博客
09-28 2113
【代码】HC32 IIC/I2C读写。
小华HC32F448基本使用方法及例程
m0_53683803的博客
07-04 2199
话不多说，本人的模板例程在这，开源自行下载：链接：https://pan.baidu.com/s/1JSSa2bRqiioi4Yr8vWp28g?pwd=r113提取码：r113小华单片机是一款国产的32位微处理器，​ 从他官网上看，这款单片机采用ARMCortex-M4内核，Vcc为1.8 ~ 3.6V，200MHz主频，内置256KB Flash，68KB SRAM，内部集成PLL，3个12-bit 2.5MSPS SAR ADC，2U(S)ART、3SPI、2。
HC32F005C6PA 硬件I2C采集ADS1115，亲测可用
qq_35022177的博客
11-23 1673
HC32时钟为22.15MHz，继而I2C传输速率如果为100k的话，根据公式 在这里将stcI2cCfg.u8Tm设置为 0x10。 I2C端口定义 SDA ->P25 SCL-> P26 ADS1115写地址可选择0x90，0x92，在这里选择了0x92 废话不多说，先上代码 【ADS1115.c】 #include "ads1115.h" #include "usartApp.h" #include "i2c.h" #define GPI...
华大（小华）HC32L130工程创建
qq_38295600的博客
03-08 4825
华大（小华）HC32L130工程创建
HC32 STM32 模拟I2C 注意事项
可可芯意的博客
08-31 940
之前比较折腾，SDA输出后，再设置成输入，再读取SDA看是否有ACK 不需要设置成输入，直接配置成 设置成输出 打开上拉
怎么在程序打开HC32F030的I2C的广播地址
09-24
在HC32F030单片机中，使用I2C（Inter-Integrated Circuit）通信模块发送到广播地址通常是指向7位寻址模式，因为I2C标准允许设备通过将从地址寄存器设置为全1（即0x07或0xFF）来广播消息给所有连接在同一总线上的从设备。 以下是基本步骤： 1. **配置I2C模块**：首先，你需要配置I2C控制器，包括时钟速度、数据传输方向（主机还是从机）、以及是否启用广播模式。这通常涉及到修改I2C控制寄存器，如SCLCON或I2CMUX。 ```c // 配置I2C为主机模式，时钟速度为默认值，广播模式开启 I2CMUX->I2CMCON = (I2CMCON_bm.SEN | I2CMCON_bm.BMEN); ``` 2. **初始化广播地址**：设置从地址寄存器（例如SADDR寄存器）为广播地址（0x07或0xFF）。 ```c I2CDev->SADDR = I2C_BROADCAST_ADDR; // 或者 SADDR = 0xFF; ``` 3. **发送数据**：然后你可以通过I2C的读写功能，如Write或ReadData函数，发送数据到广播地址。 ```c I2CDev->Write(I2C_BROADCAST_ADDR, data, numBytes); // 发送数据数组data，长度numBytes ``` 4. **处理响应**：如果其他设备收到广播并回应，你需要检查接收到的数据源地址，确认是否有预期的设备响应。 注意：实际操作可能会因具体的库或驱动程序API的不同而有所变化，务必参考具体的硬件文档和所使用的开发环境。
评论 1
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
