MESI－CPU缓存一致性协议

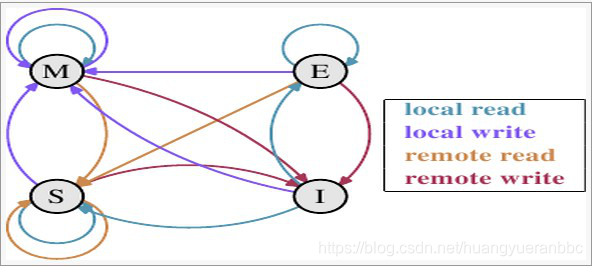

MESI协议中的状态



CPU中每个缓存行（caceh line)使用4种状态进行标记（使用额外的两位(bit)表示):



M: 被修改（Modified)



该缓存行只被缓存在该CPU的缓存中，并且是被修改过的（dirty),即与主存中的数据不一致，该缓存行中的内存需要在未来的某个时间点（允许其它CPU读取请主存中相应内存之前）写回（write back）主存。当被写回主存之后，该缓存行的状态会变成独享（exclusive)状态。



E: 独享的（Exclusive)



该缓存行只被缓存在该CPU的缓存中，它是未被修改过的（clean)，与主存中数据一致。该状态可以在任何时刻当有其它CPU读取该内存时变成共享状态（shared)。同样地，当CPU修改该缓存行中内容时，该状态可以变成Modified状态。



S: 共享的（Shared)



该状态意味着该缓存行可能被多个CPU缓存，并且各个缓存中的数据与主存数据一致（clean)，当有一个CPU修改该缓存行中，其它CPU中该缓存行可以被作废（变成无效状态（Invalid））。



I: 无效的（Invalid）



该缓存是无效的（可能有其它CPU修改了该缓存行）。
