VLAN，ACL以及综合小实验

LAN，WAN，VLAN，WLAN

LAN：代表局域网
WAN：代表广域网
VLAN：代表虚拟局域网
WLAN：代表无限局域网

VLAN

虚拟局域网 -----交换机和路由器协同工作后，将一个广播域逻辑地切分为多个

VLAN的配置思路

1.首先在交换机上创建vlan
2.交换机上的各个接口划分到对应的vlan中
3.trunk干道
4.VLAN间路由-----路由器子接口（单臂路由）；多层交换机的SVI
注：trunk干道----中继干道-----不属于任何一个vlan，承载所有vlan的流量转发，具有标记和识别区分不同vlan信息的能力。

VLAN配置命令

VLAN配置命令：
display vlan   查看vlan
1.交换机上创建VLAN，0-4095由12位二进制构成，其中1-4094可用。默认存在vlan1，且所有接口默认属于vlan1
[sw1]vlan 3 创建单个vlan
[sw1-vlan3]q
[sw1]vlan batch 10 to 30  批量创建vlan
2.交换机上各个接口划分到对应的vlan中
[sw1]interface e0/0/01
[sw1-Ethernet0/0/1]port link-type access  先将该接口修改为接入模式
[sw1-Ethernet0/0/1]port default vlan 2    再将其划分到对应的vlan中

批量将多个接口划分到同一个vlan
[sw1]port-group group-member e0/0/3 to e0/0/4
或者：[sw1]port-group group-member e0/0/3 e0/0/4

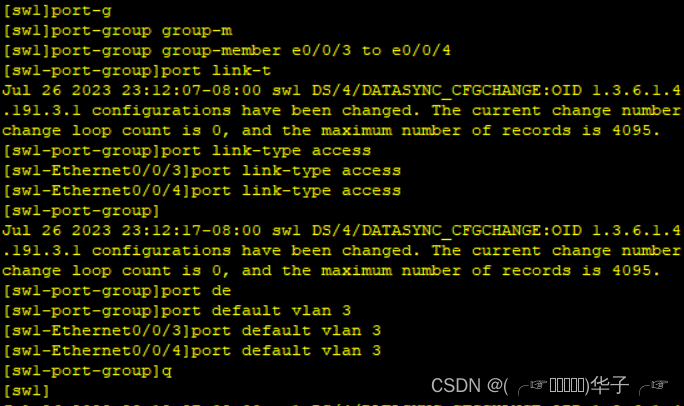

[sw1-port-group]port link-type access
[sw1-port-group]port default vlan 3

3.trunk干道----中继干道-----不属于任何一个vlan，承载所有vlan的流量转发，具有标记和识别区分不同vlan信息的能力
[sw1]interface g0/0/1
[sw1 GigabitEthernet0/0/1]port link-type trunk  先将接口模式修改为trunk模式

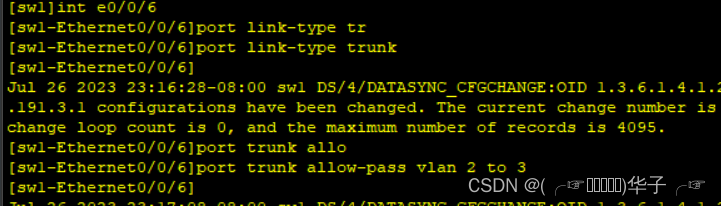

[sw1-Ethernet0/0/1]port trunk allow-pass vlan 2 3  或
[sw1 GigabitEthernet0/0/1]port trunk allow-pass vlan 2 to 3   默认华为的trunk仅允许vlan1通过，需要添加其他的允许列表
华为支持的trunk封装标准为公共标准----802.1Q   dot1.q  封装16位二进制，其中后12位用于代表VLAN编号。

4.路由器子接口  （不同vlan间互通）（想象成两个线）

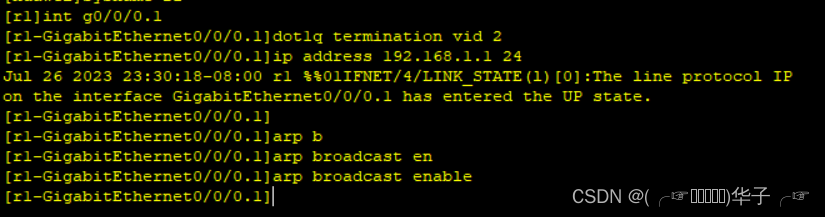

[r1]interface g0/0/0.1        创建子接口
[r1 GigabitEthernet0/0/0.1]ip address 192.168.1.254 24
[r1 GigabitEthernet0/0/0.1]dot1q termination vid 2    定义其管理的vlan
[r1 GigabitEthernet0/0/0.1]arp broadcast enable
开启该接口的arp功能，华为设备的物理接口是默认开启，但子接口需要手工开启
[r1 GigabitEthernet0/0/0.1]q

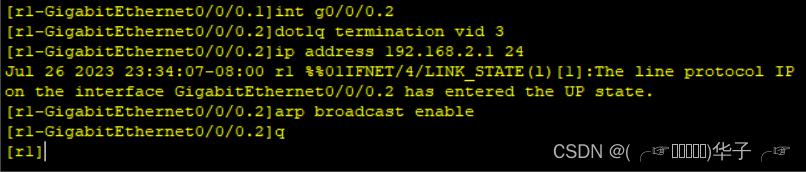

[r1]interface GigabitEthernet0/0/0.2
[r1 GigabitEthernet0/0/0.2]ip address 192.168.2.254 24
[r1 GigabitEthernet0/0/0.2]dot1q termination vid 3
[r1 GigabitEthernet0/0/0.2]arp broadcast enable

VLAN小实验

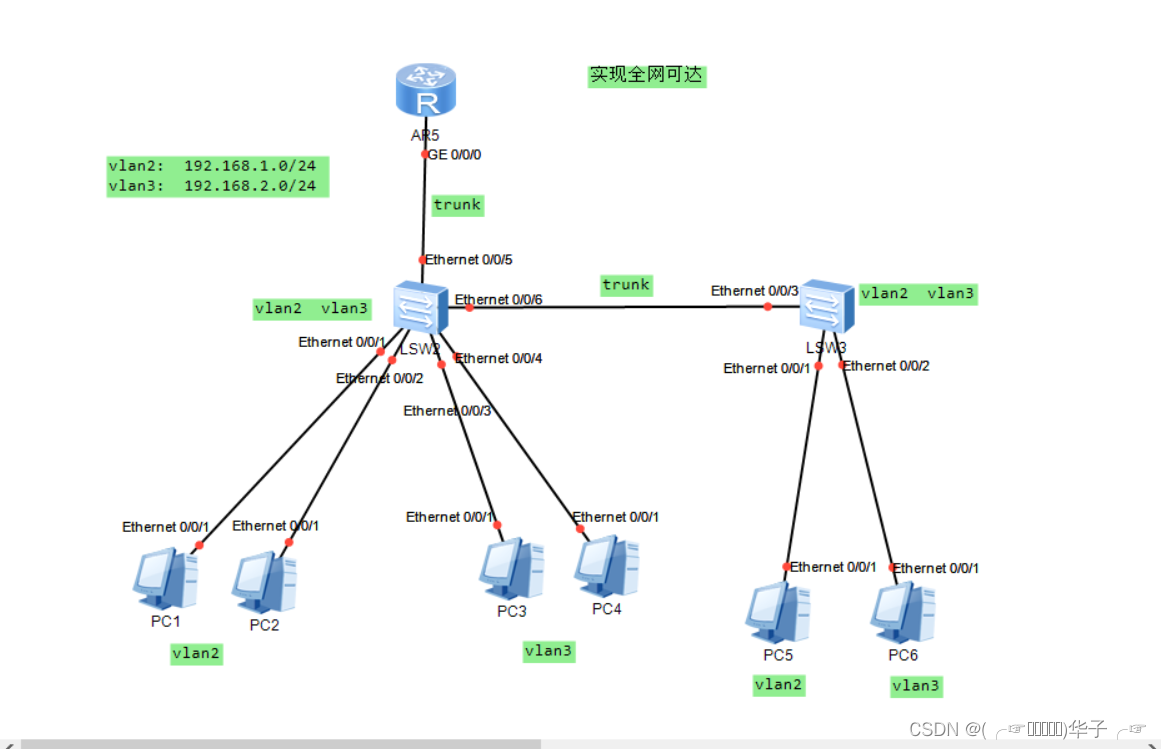

实现全网可达

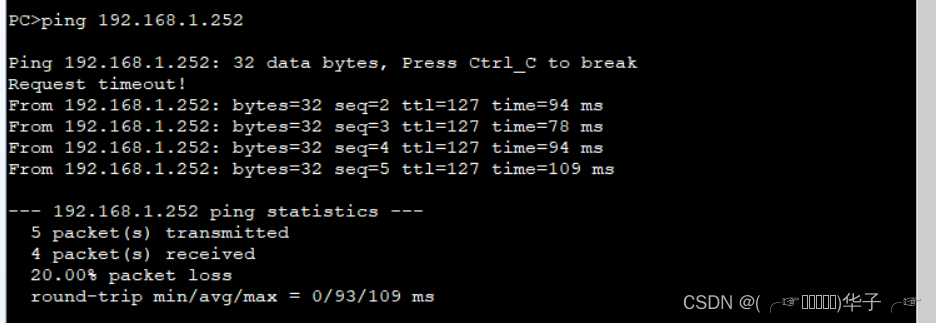

1.创建vlan，并将各个接口划分到对应vlan中

2.建立trunk干道

3.创建单臂路由


4.开启DHCP服务
5.实验结果

ACL介绍

访问控制列表
作用：
1.访问限制-----在流量经过路由器的进或出的接口上，匹配流量后产生动作（允许，拒绝）
2.定义感兴趣流量-----为其他的策略或协议提供帮助

匹配规则

在ACL表上，至上而下逐一匹配，上条匹配按上条执行，不再查看下条。
注：cisco系列默认隐含拒绝所有，华为系列默认隐含允许所有。

分类

1.标准ACL----仅关注数据包中的源ip地址
2.扩展ACL-----关注数据包中的源，目标ip地址，协议号或目标端口号

配置

1.标准ACL-----由于其仅关注数据包中的ip地址，故在调用时，应该尽量的靠近目标，避免误删。
2.扩展ACL-----由于扩展ACL精确的匹配了流量源和目标地址，故调用时尽量靠近源头，避免流量的浪费。
（1）仅关注源，目ip地址的
（2）在关注源，目ip地址的同时，也关注数据包中的目标端口或协议号。

ACL配置命令：
1.标准ACL：创建编号为2000的ACL列表，2000-2999编号均为标准ACL,一个编号为一张表。(ACL在一个接口的一个方向上，只能调用一张表)
[r1]acl 2000
[r1-acl-basic-2000]
[r1-acl-basic-2000]rule deny source 192.168.1.2 0.0.0.0
[r1-acl-basic-2000]rule permit source any
[r1-acl-basic-2000]rule deny source 192.168.2.0 0.0.0.255
						允许或拒绝  源ip地址，可以使用通配符，也可以为所有
注：ACL使用的是通配符，OSPF使用的是反掩码，通配符允许0和1穿插交替使用

ACL编写完成后，需要调用方可生效。
[r1]interface g0/0/1
[r1-GigabitEthernet0/0/1]traffic-filter outbound acl 2000
										(outbound inbound)
调用时注意方向

2.扩展ACL：
（1）仅关注源，目ip地址的，编号3000-3999位扩展ACL的编号。

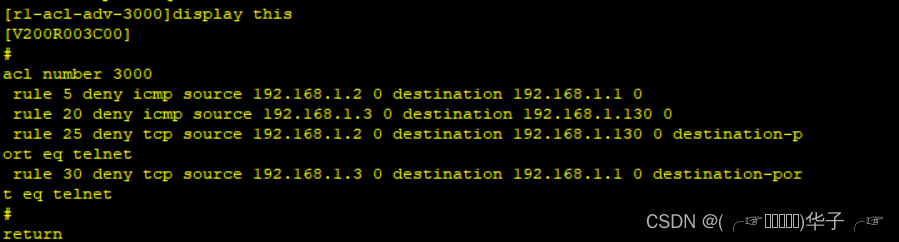

[r1]acl 3000
[r1-acl-adv-3000]rule deny ip source 192.168.1.2 0.0.0.0 destination 192.168.3.2 0.0.0.0
						协议   源ip地址    目标ip地址
1.无论源或目标ip地址，均可以使用any或通配符自定义范围。
2.如果rule deny ip,则相当于所有协议，彻底不通
3.除tcp和udp，其他所有协议都是跨层封装协议，没有端口号
4.只有跨到2层才使用第一代帧以太网
5.以太网是典型的MA网络
[r1]interface g0/0/0
[r1-GigabitEthernet0/0/0]traffic-filter inbound acl 3000


（2）在关注源，目ip地址的同时，也关注数据包中的目标端口或协议号。
[r1]acl 3001
[r1-acl-adv-3001]rule deny tcp source 192.168.1.10 0 destination 192.168.1.1 0 destination-port eq 23
以上配置的效果为：拒绝192.168.1.10对目标ip地址192.168.1.1同时目标端口号为23的访问----拒绝了telnet
[r1]interface g0/0/0     调用
[r1-GigabitEthernet0/0/0]traffic-filter inbound acl 3001


[r1]acl 3002
[r1-acl-adv-3002]rule deny icmp source 192.168.1.10 0 destination 192.168.1.1 0
以上配置的效果为：拒绝192.168.1.10对目标192.168.1.1的icmp访问-----拒绝了ping
[r1]interface g0/0/0     调用
[r1-GigabitEthernet0/0/0]traffic-filter inbound acl 3002


路由器上配置远程登录的命令：
[r1]aaa       三a服务                     权限

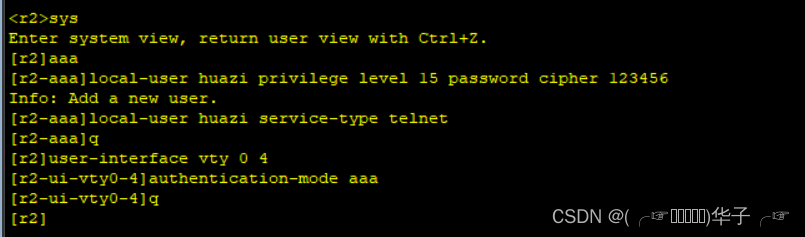

[r1-aaa]local-user 用户名 privilege level 15 password cipher 123456
[r1-aaa]local-user 用户名 service-type telnet
[r1-aaa]q
创建账号：用户名，密码123456
[r1]user-interface vty 0 4     调用账号  (表示有5个人可以同时登录这个设备)
[r1-ui-vty0-4]authentication-mode aaa

<r2>telnet 192.168.1.1   使用路由器远程登录另一台路由器
<r1>
<r1>q  退出r1

Telnet

为了配合实验，我们这里讲一些扩展知识
Telnet服务-----远程登录服务，基于TCP的目标端口号23；Telnet就是终端设备通过网络环境远程管理配置设备的服务。
条件：
1.终端和服务端网络可达
2.被登录设备开启了远程登录服务。

ACL综合小实验

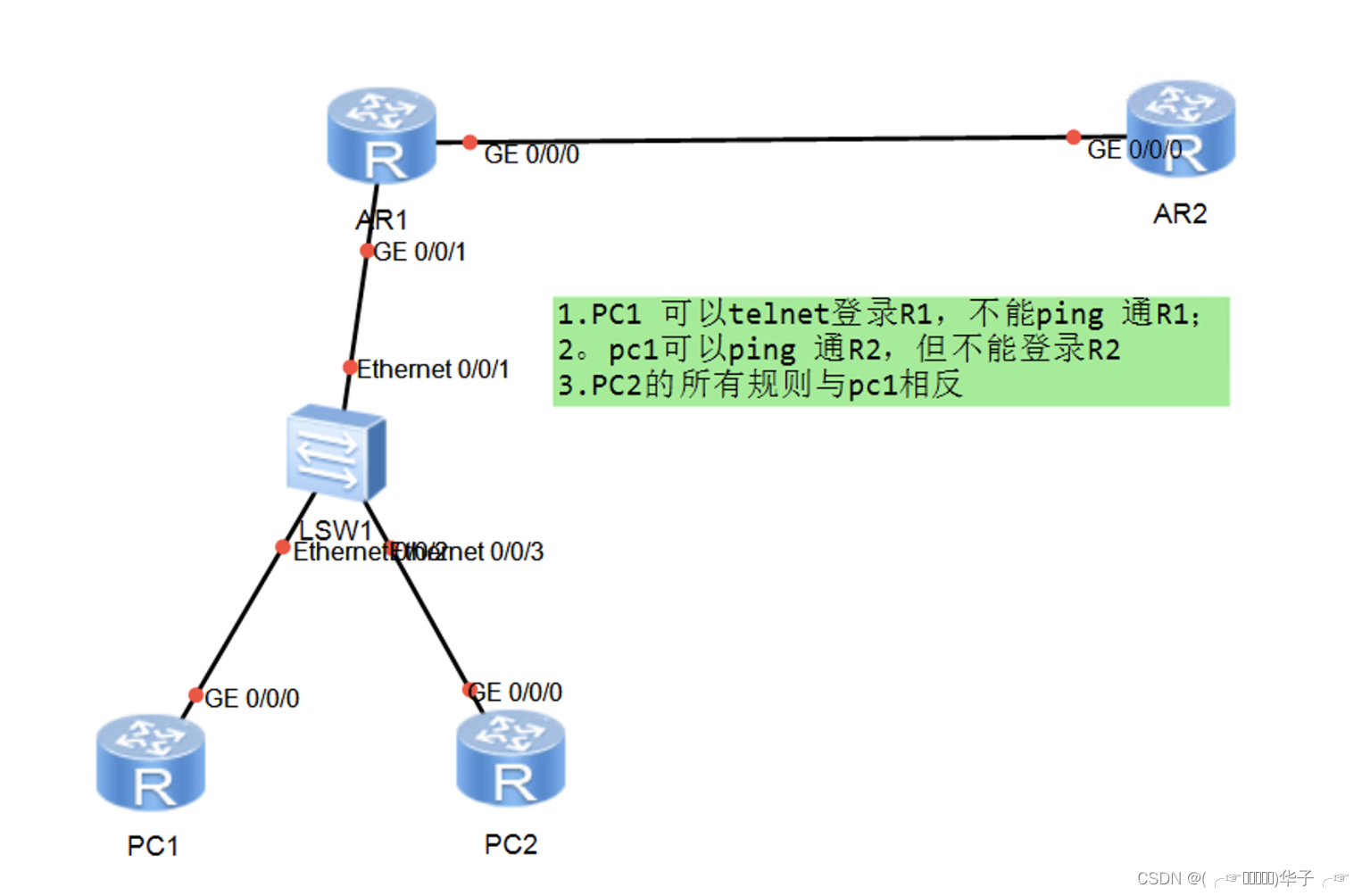

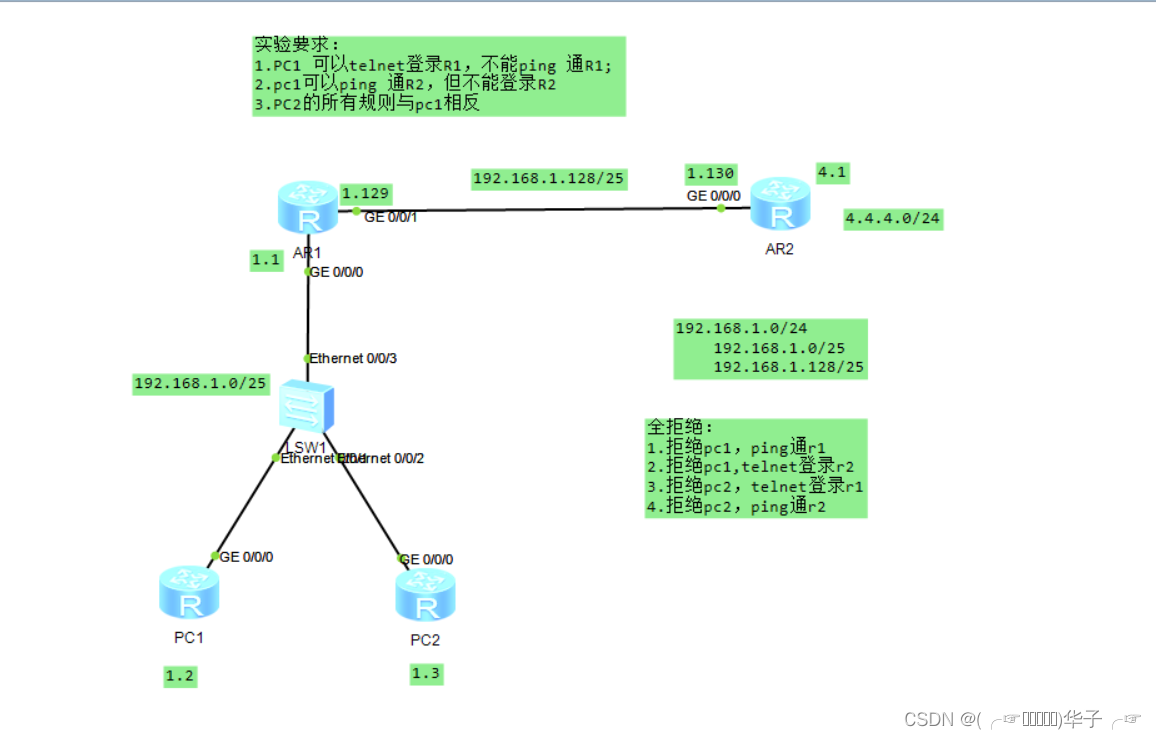

以下为实验要求：

1.合理划分网段和ip

2.配ip地址
3.启动telnet服务

4.ACL表限制规则

实验结果

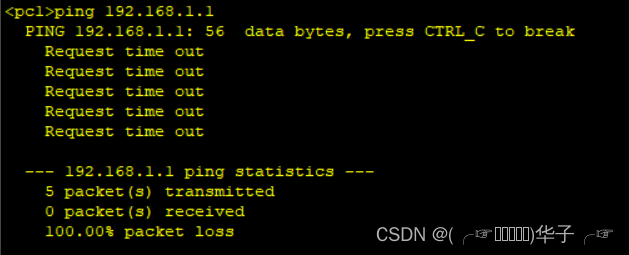

1.拒绝pc1，ping通r1

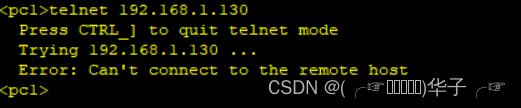

2.拒绝pc1,telnet登录r2

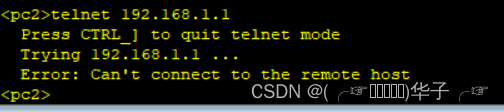

3.拒绝pc2，telnet登录r1

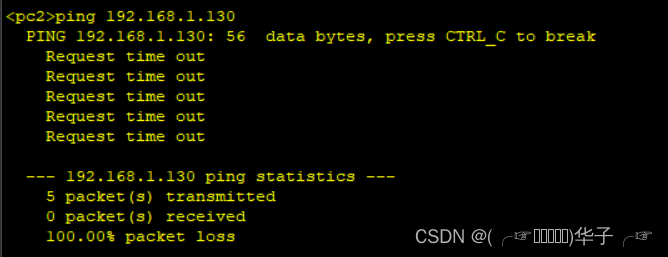

4.拒绝pc2，ping通r2
