主要功能

支持8bit或16bit的数据帧格式，可设置MBS（高位优先）/LSB（低位优先）先行
支持主、从机模式
片选信号的管理模式可选硬件或软件
硬件CRC校验功能
支持中断、DMA
支持Motorola模式和TI模式
支持半双工模式（单线单向、单线双向）

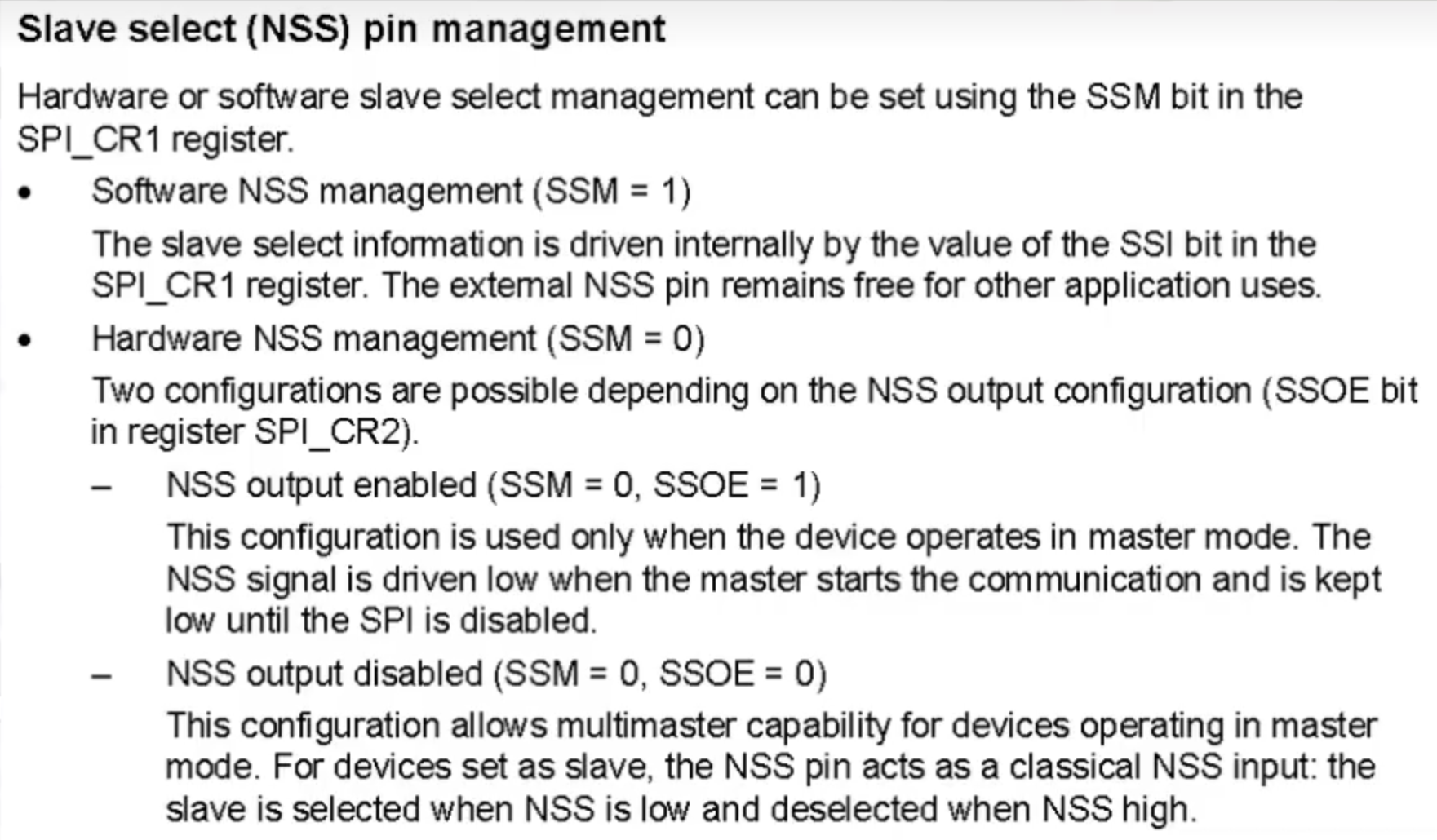

NSS片选问题

把SSM置1时，通过软件编程的方式来控制引脚，适于当从机较多时使用
把SSM置0时，通过硬件方式来控制引脚

1.NSS output enabled（SSM=0，SSOE=1）

适用于一主一从模式，可以让SPI硬件模块自动去操作片选信号（这种模式有一定问题）

2.NSS output disabled（SSM=0，SSOE=0）

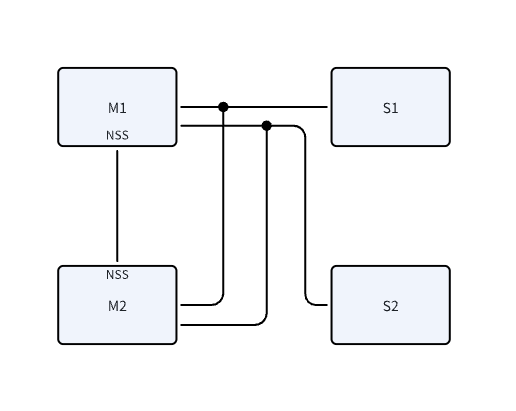

这种配置能够允许多主机设备运行

当M1收发数据时，将NSS置低电平，M2接收后，知道有一个主机在收发数据工作中，M2自动退出，等M1NSS上升为高电平时，M2再开始工作。这种情况下NSS成为了主机之间的仲裁信号，解决主机间冲突问题。

CRC校验功能

如果外界有信号干扰或线路板间信号互相干扰，导致一位数据高电平变低电平等情况，一整个字节的数据不能使用，导致整包数据都无法使用。为保证从机接收到数据的准确性以及能够及时发现错误数据，通常使用CRC校验

把收到的数据跟多项式进行一个混合运算后得到校验数据。发送一帧数据后紧接发送1到2个字节的校验数据，若计算后的数据与校验数据不同，则说明有数据出错，一整包数据都要舍弃。

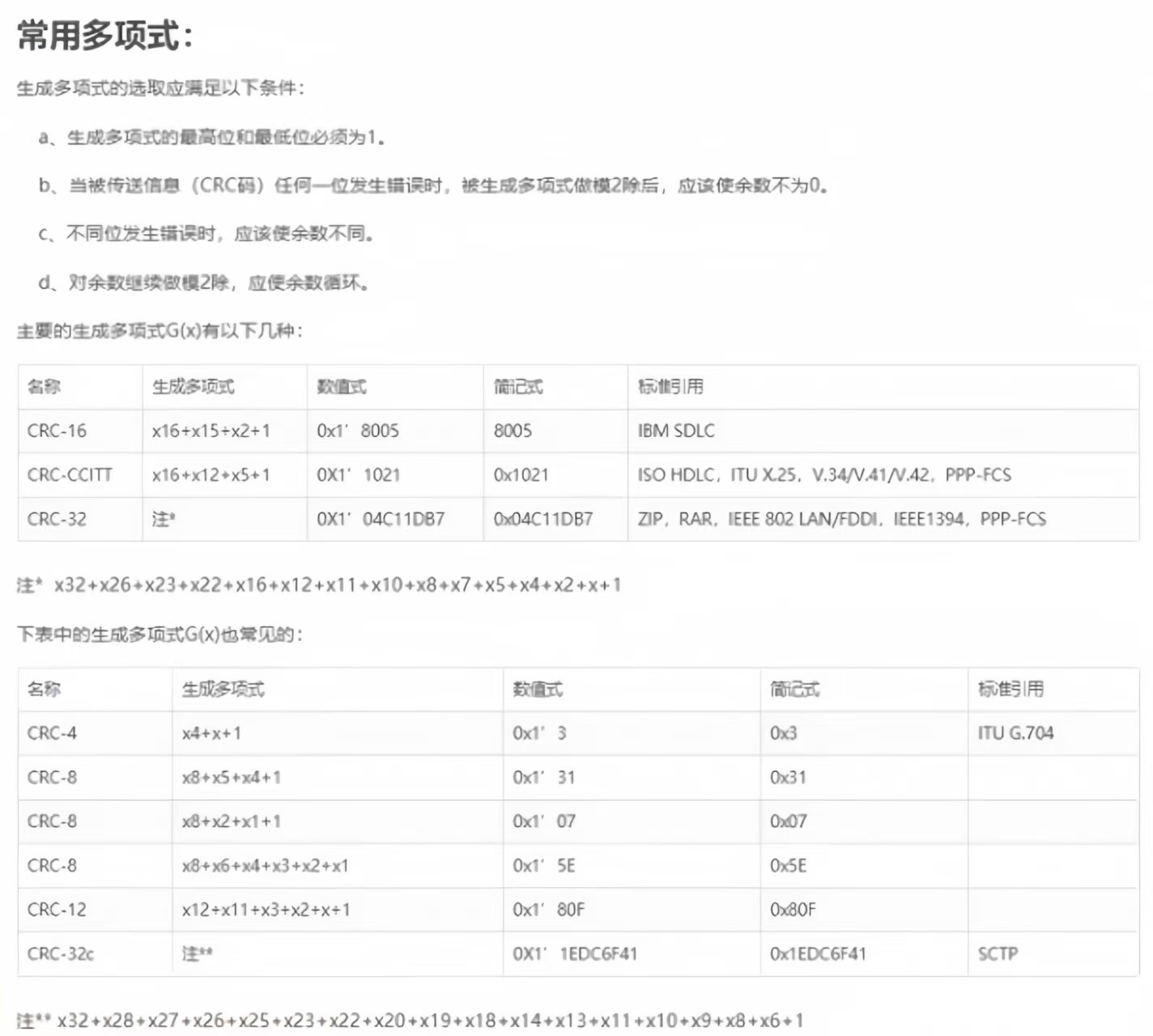

常用的校验位有8位和16位，校验的复杂程度各不相同，但8位和16位的复杂程度已足够判断数据是否出错

以CRC—16为例，多项式x16+x15+x2+1的含义为：x16表示这是CRC—16，计算结果为2的15次方加2的平方加1是0x8005

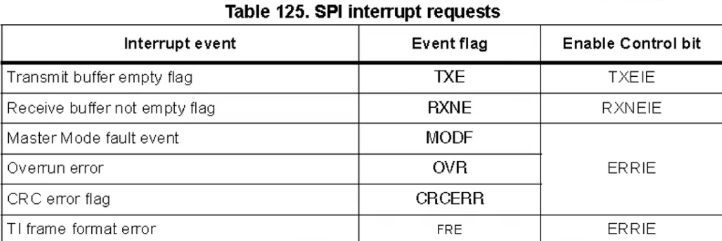

中断

SPI总线的接收和发送按照字节的方式响应中断。收或发一个或两个字节进入一次中断
发送中断与接收中断使用较多，与串口中断类似
错误中断使用较少

Motorola和TI模式对比

Motorola模式

TI模式

主要区别在于NSS信号线

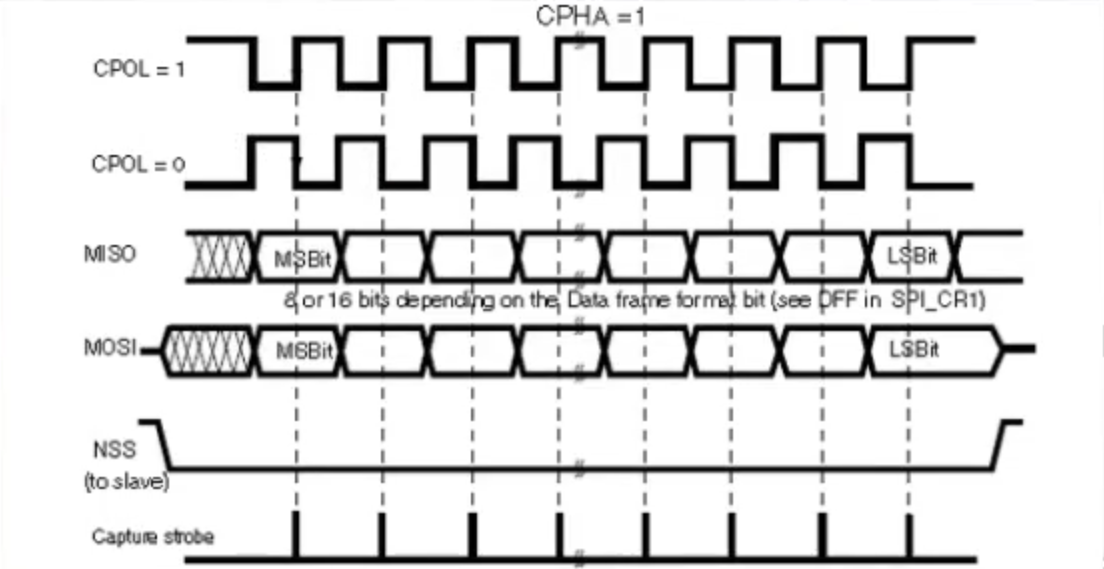

Motorola模式：

NSS空闲时保持高电平，拉低后，说明选通器件，可以与主机通信，数据收发完后，再拉高电平，进入空闲状态。

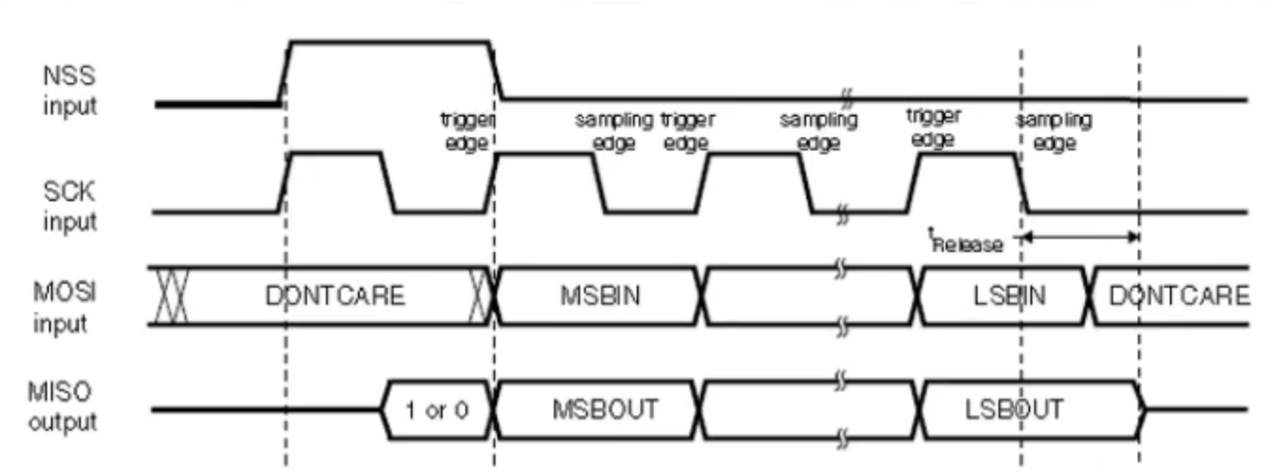

TI模式：

NSS空闲时保持低电平，若要选通器件，先升高电平，用一个clock的时间降回低电平，此过程将NSS的一个高脉冲作为起始信号。

HAL库函数分析

1.查询模式（阻塞方式）

HAL_SPI_Transmit(SPI_HandleTypeDef *hspi, const uint8_t *pData, uint16_t Size, uint32_t Timeout)

HAL_SPI_Receive(SPI_HandleTypeDef *hspi, uint8_t *pData, uint16_t Size, uint32_t Timeout)

HAL_SPI_TransmitReceive(SPI_HandleTypeDef *hspi, const uint8_t *pTxData, uint8_t *pRxData,uint16_t Size, uint32_t Timeout)

实际上三个函数达到的作用是基本相同的，因为SPI是全双工，发送数据的同时也在接收数据，总线上总是双向数据的传输。区别在于transmit函数忽略了接收数据，而receive函数忽略了发送数据。

2.中断模式

HAL_SPI_Transmit_IT(SPI_HandleTypeDef *hspi, const uint8_t *pData, uint16_t Size)

HAL_SPI_Receive_IT(SPI_HandleTypeDef *hspi, uint8_t *pData, uint16_t Size)

HAL_SPI_TransmitReceive_IT(SPI_HandleTypeDef *hspi, const uint8_t *pTxData, uint8_t *pRxData,uint16_t Sizet)

开启中断后，发/收一次数据就会进入相对应的回调函数。

3.DMA模式

HAL_SPI_Transmit_DMA(SPI_HandleTypeDef *hspi, const uint8_t *pData, uint16_t Size)

HAL_SPI_Receive_DMA(SPI_HandleTypeDef *hspi, uint8_t *pData, uint16_t Size)

HAL_SPI_TransmitReceive_DMA(SPI_HandleTypeDef *hspi, const uint8_t *pTxData, uint8_t *pRxData,uint16_t Sizet)

DMA模式相对在SPI的应用中使用较少。

适用情况：

1.高速AD，用SPI采集AD芯片数据时可以用DMA模式把数据不断采集到数据包里去进行处理

2.作示波器时，用发送DMA模式把要显示的数据发送给示波器，实现数据的通道采集
