水电站泥沙在线监测如何实现24小时无人在线监测

河流悬移质泥沙含量（含沙量）是重要的水文参数之一，河流含沙量监测对于水利水电工程建设，水资源开发利用，水土流失治理，工农业取水用水，水文预报等意义重大。目前测量河流含沙量的主要方法是：人工取样，使用烘干法测量含沙量。该方法从样品的采集到分析，均需要大量人力，物力和时间的投入，而且测量周期长，操作过程繁琐，劳动强度大，难以实时监测含沙量的变化。

因此如何合理进行泥沙在线监测，以缓解河流泥沙对水电站回用管道堵塞的现状，避免造成安全事故，对发电机组的运行起到指导性作用，减少对水力机械和水工建筑物的磨损，是水利水电项目建设要解决的主要问题之一。

• 国内外同类技术比较

我国是一个多沙河流的国家，泥沙问题较为突出，水体泥沙含量的测量，在水利水电工程建设、水文观测预报、土壤侵蚀研究、水土流失治理等方面是一个十分重要的问题，因此非常必要和值得进行深入研究和重点推广。

传统上含沙量测量是采用取样称重的方法，取一定体积的具有代表性的样品，经过预处理，然后烘干、称重，即可求知含沙量。这种方法在很大程度上取决于所取样品的代表性，而且测量周期长、操作过程烦琐、劳动强度大，不能很好地进行实时监测水流的动态过程。

基于传统测量方法的局限性，许多科研工作者做了大量的工作，并提出了众多的方法，以下作以概述。

表1 国内外泥沙在线监测常用物理测量方法

方法	原理	特点
同位素放射法	根据γ射线穿透浑水的衰减率推算水体含沙量浓度	探测效率高，稳定性好，适用于北方高泥沙悬浮物质浓度的河流监测，但操作要求高，具有核辐射风险。
光学测沙法	根据发射光束通过含沙水体后部分光束被悬沙吸收推算	故障率低，建设成本低，精度高
声学测沙法	超声波在水体传播过程中存在悬浮微粒介质声吸收现象	声学传感器测量便捷，精确。但价格高，体积大，测沙范围也不够广，且该技术目前尚不成熟
振动仪测沙法	当含沙水体流经振动管内时，振动管的振动频率随之变化	测量范围比较广，受泥沙粒径变化的影响小，但在低流速（小于0.5 m/s）泥沙沉积在管内引起误差
电容式测沙法	固液两相混合物中含沙量的变化会引起其介电常数变化	传感器构造简单、测沙响应速度快，但电容受温度、盐度影响，此方法尚处于理论研究和室内试验阶段

通过上述对比，光学在线测沙仪在技术上有明显优势。而泥沙监测仪在光学原理基础上，采用双光束红外散射光逆投影成像技术，实现连续精确测定水体中的悬移质泥沙含量。

通过在枝城水文站等站点的应用经验证明该套系统具备在河道监测中推广的条件，为解决泥沙在线监测提供一套实施和管理标杆，将大大改善现有的传统监测方式，极大地降低基层一线工作人员的劳动强度，提高工作效率，为推进“驻巡结合、以巡为主、测报自动、应急补充”测验模式奠定了基础。

• 泥沙监测的重难点

泥沙测验一直是水利系统的世界难题之一，从水样采集到最后的留样保存每一个步骤都非常繁琐和复杂。目前有很多单位也开始研发自动测沙仪器，但使用效果并不是很理想，受地域差异影响较大。

1. 泥沙可以分为很多种，如：青沙、黄沙、棕沙等，它们的质量不同、颜色不同，对光的反射率也完全不同，所以如果采用同一种方式去测同质性完全不同的泥沙，得出的结果可能相差甚远。通过泥沙监测仪做了大量实验，会根据不同流域对传感器进行分大类来标定分析，并将逆投影成像技术计算方法写进传感器软件，这样得出最终结果的绝对误差会减小甚多。

（2）漂浮物对测量数据影响较大，为保证数据的准确性和稳定性，应定期进行维护和清洗设备。

（3）同步比测的重要性，泥沙受时空因素影响较大，设备比测阶段一定要注意时间和位置的同步性，以保证取得可靠的比测效果。

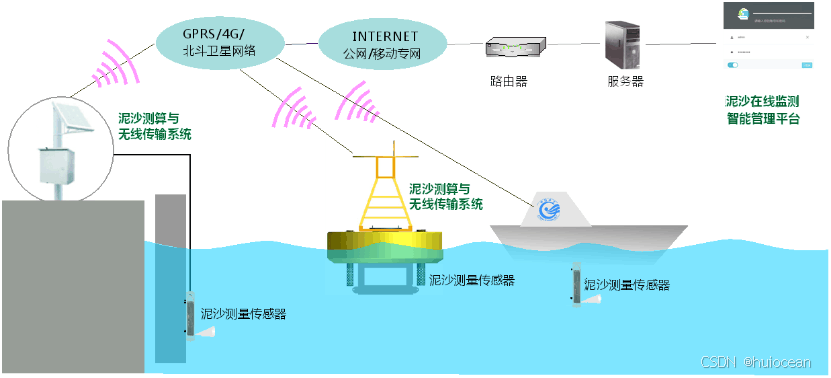

泥沙在线监测系统建设方案示意图

泥沙监测基于是基于组合红外吸收散射光线法，通过逆投影成像技术，连续精确测定水体中的悬移质泥沙含量。按照红外散射光线技术不受色度影响测定悬移质泥沙含量，直接输出泥沙含量数据（kg/m³），实现24小时实时在线监测。
