前提
1. 为什么需要硬解码？
一个视频文件或者一路视频流还好，如果增加到64路视频流呢，如果是4K、8K这种高分辨率的视频呢，必须安装上硬解码才是上上策。举个例子在电脑上播放4K以上的H265这类的视频文件，如果不开硬解码，很容易出现卡顿现象，在配置高的电脑也容易出现，毕竟非常的耗CPU资源，来不及刷新，上了硬解码之后，明显流畅的不要不要的，怪不得现在的显卡性能越做越牛逼，就是为了在显示这块尽可能的分担CPU的压力，以便留出CPU时间片做其他的事情。
2 为什么前面不学习硬件编码呢：没有意义
3. 硬解码需要 运行程序 的 电脑(手机/pad) 有什么硬件支持？
有的支持 Windows 平台，有的支持 linux 平台，有的支持 apple ios 平台，有的支持 android 平台。
二：Windows 平台，我们可以使用利用 DXVA2、DX11、OpenGL、Vulkan、等技术，直接显示 GPU 显卡中的数据。
FFPLAY 最新源码，使用 Vulkan 的方式来进行硬解加速渲染的。
为什么使用 Vulkan ？
A：Vulkan 跨平台；
B：Vulkan 可以做渲染；
C：Vulkan 可以做计算，做图像处理；
D：Vulkan 可以做视频解码编码；
E：Vulkan 可以和 CUDA、DRM、VAAPI 互操作；
三：使用 DXVA2 硬解加速渲染：
没有了内存复制(av_hwframe_transfer_data)。
没有了sws_scale 解码到图片也。
界面绘制由原来的 GDI 绘制，变成了 DX 绘制。
非常之高效。
四：Windows 操作系统支持 DXVA2 方式硬解。
DXVA2 封装了显卡解码。你就不用操心不同显卡了。
这也是为什么网上介绍硬解时，大多数是介绍 DXVA2 方式硬解。
当然，如果你的显卡不支持某种格式视频（H265 格式视频）的硬解，即使你使用 DXVA2 硬解，那也是行不通的。
五：Windows 操作系统支持 DXVA2 方式硬解。
不使用 FFMPEG 也是可以的。按照 DXVA2 的规范写就可以了。当然这不在本文讨论范围内。
感兴趣的可以参看：https://github.com/mofo7777/H264Dxva2Decoder.git
六：我们只要在 FFMPEG 硬解示例程序的基础上，修改硬解方式为 dxva2，就 OK 了。
其它不用作任何修改。就是 DXVA2 硬解码了。
当然我们的目的是使用 DX 的方式来渲染图像。
七：这个 DX 渲染函数很关键。
网上绝大多数的代码，都是将 hwcontext_dxva2.c 代码从 FFMPEG 源代码复制出来，
添加到自己的代码中，并改写为 ffmpeg_dxva2.cpp 。
其实完全没有这个必要。而且这种方式肯定也是不可取的。
而且我相信 FFMPEG 的源代码作者肯定也不想你这么干。
我使用的方法，适用于所有语言。
20 行的代码就可以完成 DX 绘制了。更具有通用性。
八：DX 渲染函数原理：

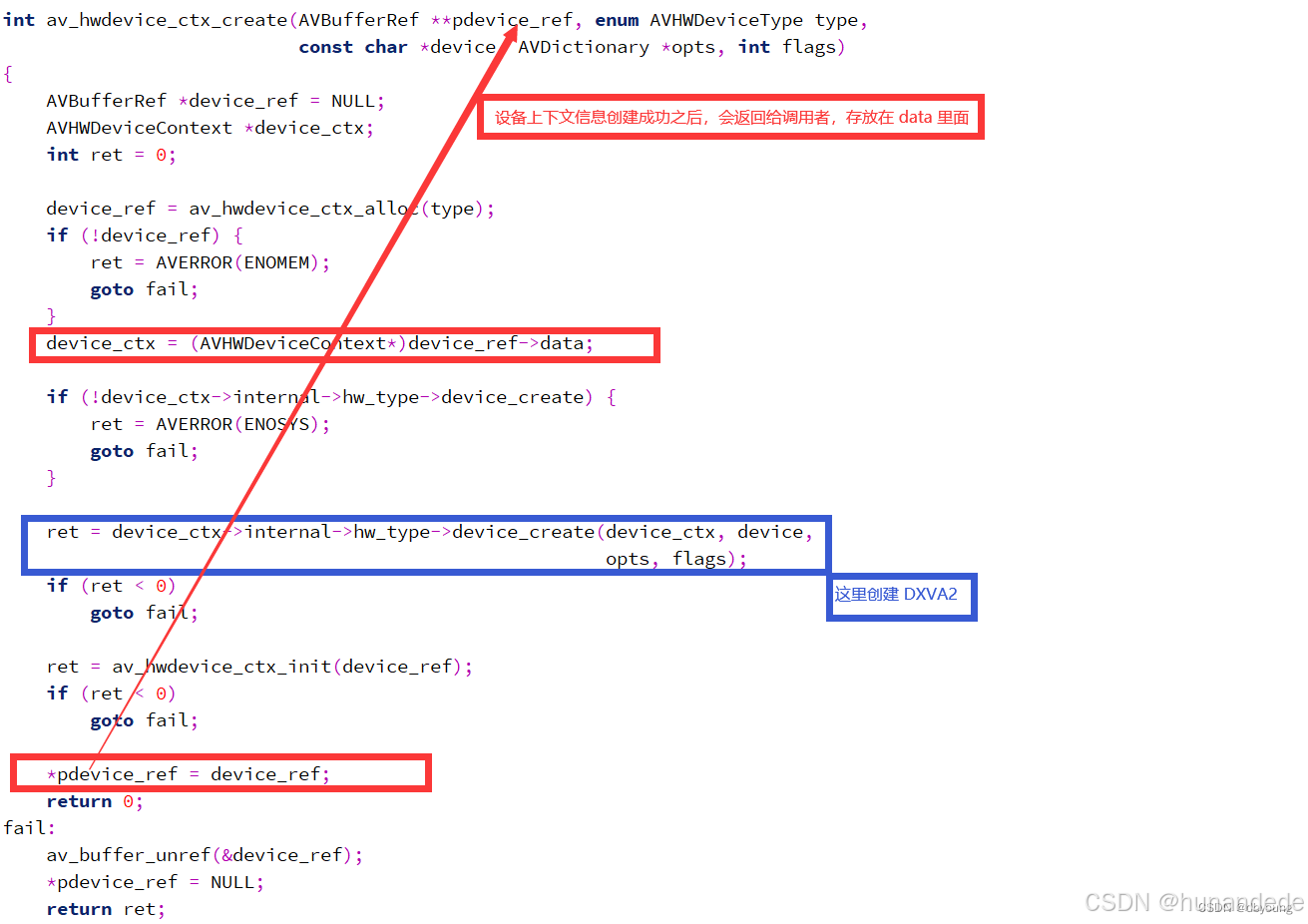

1：用户在调用 av_hwdevice_ctx_create 函数，初始化硬件加速上下文时，
会调用 hwcontext.c 的 av_hwdevice_ctx_create 函数进行 DXVA2 的初始化。
av_hwdevice_ctx_create(hwcontext.c) 初始化成功后，将设备上下文信息保存在 data 里面，返回给了调用者；
2：av_hwdevice_ctx_create(hwcontext.c) 会进行 DXVA2 的创建。
ret = device_ctx->internal->hw_type->device_create(device_ctx, device, opts, flags);

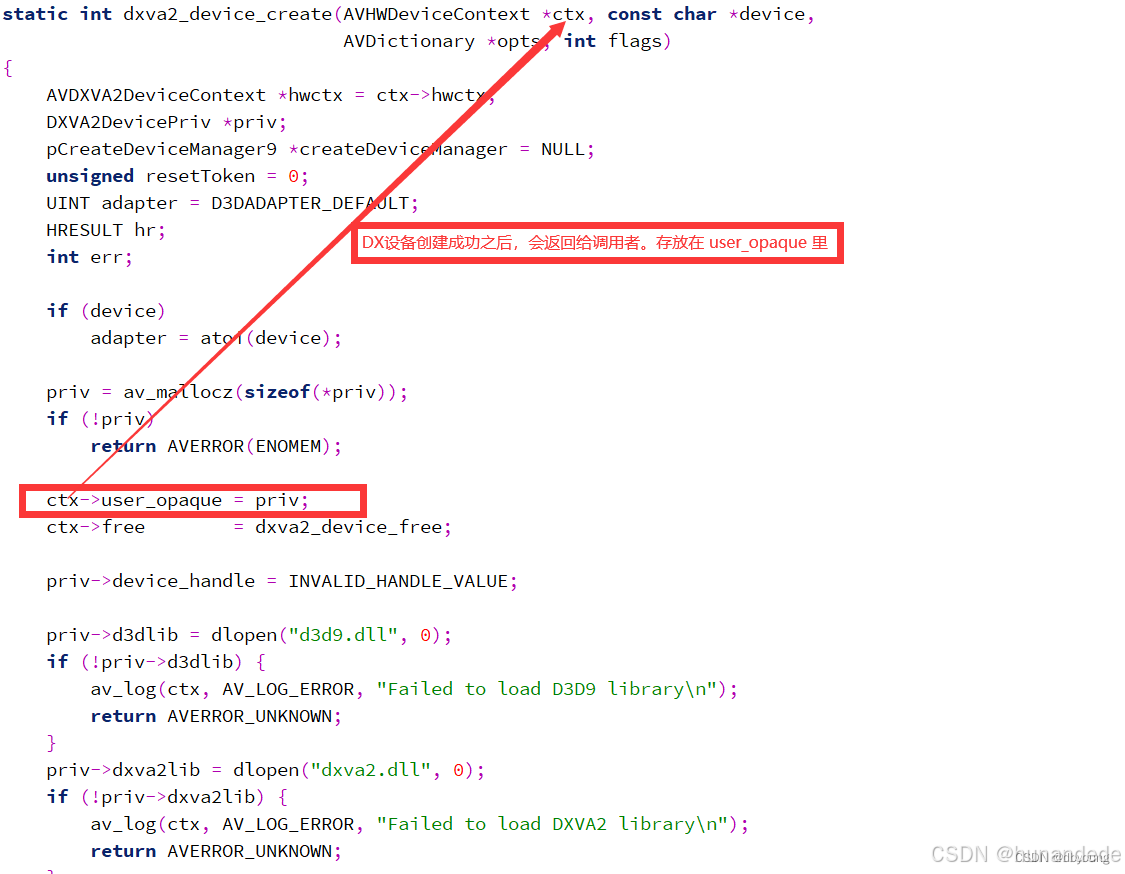

这里将调用 hwcontext_dxva2.c 的 dxva2_device_create 函数进行 DXVA2 的初始化。
创建成功后，将 DX 设备信息保存在设备上下文信息的 user_opaque 里面，返回给了调用者。
3：至此，我们可以拿到：设备上下文信息、DX 设备信息。可以直接进行 DX 界面绘制了。
九：测试发现：解码效率比网上那些复制改写 hwcontext_dxva2.c 的程序，快了将近 200 多帧。果然高效！！！
十：核心代码及其说明:
while ((ret = avcodec_receive_frame(videoCodecCtx, Frame)) >= 0)
{
......
surface = (LPDIRECT3DSURFACE9)Frame->data[3]; // 待绘制的数据
device_ctx = (AVHWDeviceContext*)videoCodecCtx->hw_device_ctx->data; // 设备上下文信息
priv = (DXVA2DevicePriv*)device_ctx->user_opaque; // DX 设备信息
......
/* 开始 DX 渲染 */
priv->d3d9device->Clear(0, NULL, D3DCLEAR_TARGET, D3DCOLOR_XRGB(0, 0, 0), 1.0f, 0);
priv->d3d9device->GetBackBuffer(0, 0, D3DBACKBUFFER_TYPE_MONO, &BackBuffer);
RECT SourceRect = { 0, 0, videoCodecCtx->width, videoCodecCtx->height };
priv->d3d9device->StretchRect(surface, &SourceRect, BackBuffer, NULL, D3DTEXF_LINEAR);
priv->d3d9device->Present(NULL, NULL, NULL, NULL);
......
}一：FFMPEG 支持的硬解方式：如下都是了解知识
二 使用ffmpeg api 打印出 支持h264的硬解码技术有哪些
结果为：
dxva2
d3d11va
#include <iostream>
using namespace std;
extern "C" {
#include "libavcodec/avcodec.h"
}
void test01();
int main(int argc, char *argv[]) {
test01();
return 0;
}
void test01() {
//找到解码器
AVCodec* avcodec = avcodec_find_decoder(AV_CODEC_ID_H264);
/// 硬件解码相关. 打印所有支持H264硬件解码加速方式
for (int i = 0;; i++)
{
const AVCodecHWConfig* config = avcodec_get_hw_config(avcodec, i);
if (!config) {
break;
}
if (config->device_type) {
cout << av_hwdevice_get_type_name(config->device_type) << endl;
}
}
}结果为：
dxva2
d3d11va

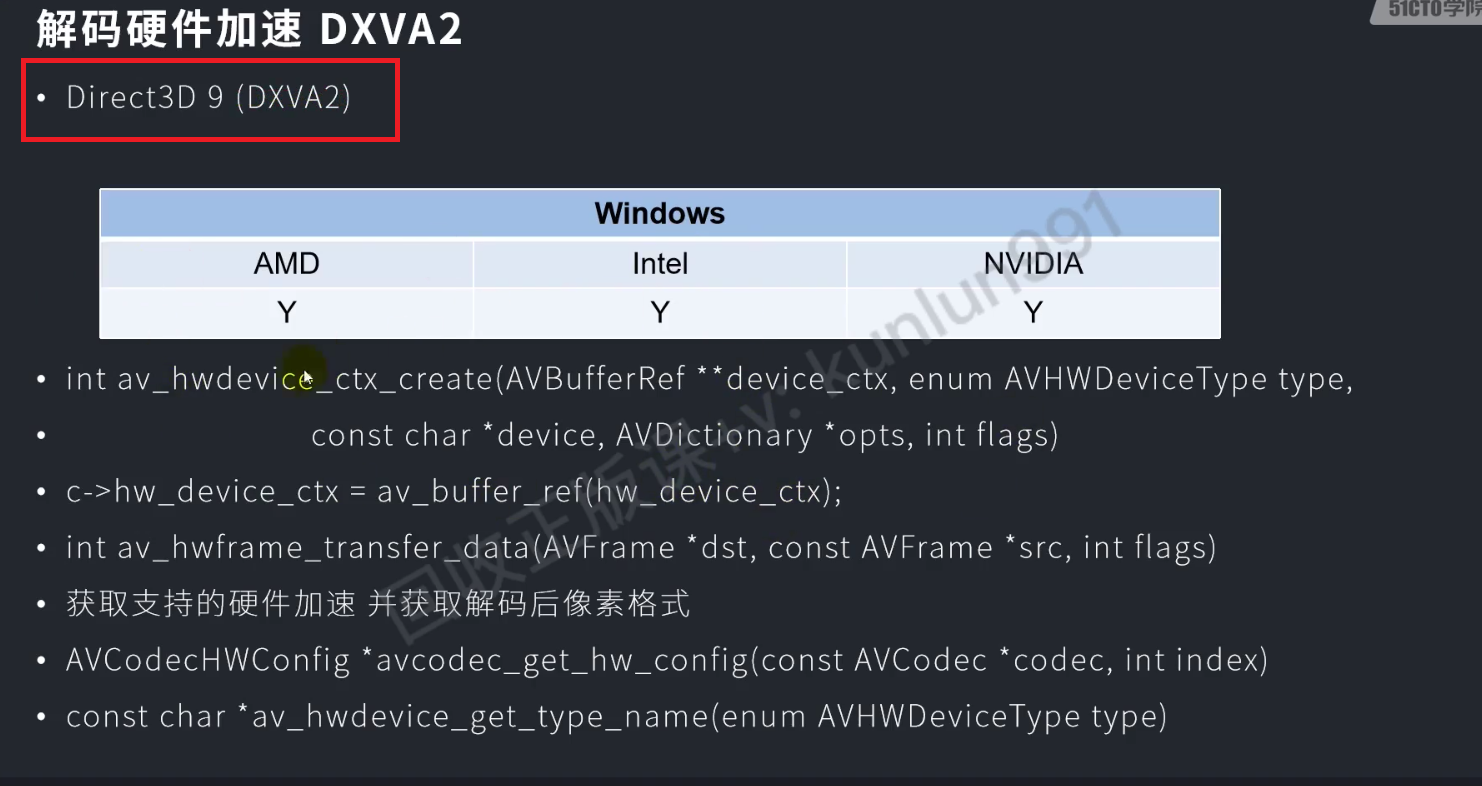

三 : 具体学习 DXVA2 对于 h264 硬解码的使用
DXVA2不能单独的编解码，但是可以让硬件解码加速，也就是说，这个DXVA2肯定是要和前面学习的 avcodecContext的 解码 结合起来使用的。
核心api
1. 创建 硬解码上下文
AVBufferRef *av_hwdevice_ctx_alloc(enum AVHWDeviceType type);
函数作用：
用于创建指定类型的硬件设备上下文
参数说明：
设备类型指定 需通过参数指定硬件加速类型（如 CUDA、DXVA2、VideoToolbox 等），FFmpeg 通过枚举 AVHWDeviceType 定义支持的硬件类型67。
返回值
函数返回 AVBufferRef* 类型指针，表示对硬件设备上下文的引用，采用引用计数机制管理内存生命周期
av_hwdevice_ctx_alloc 只是创建 硬件设备 上下文，则一定需要使用 av_hwdevice_ctx_init初始化
2. 初始化 硬解码上下文
int av_hwdevice_ctx_init(AVBufferRef *ref);
通过 av_hwdevice_ctx_init 完成设备初始化，部分平台需额外配置参数（如分辨率、帧格式）
返回值 ：@return 0 on success, a negative AVERROR code on failure
3. 创建 硬编码上下文 并 初始化硬编码上下文，可以设置参数
3 = 1+2
int av_hwdevice_ctx_create(AVBufferRef **device_ctx, enum AVHWDeviceType type,
const char *device, AVDictionary *opts, int flags);
函数作用：
通过 av_hwdevice_ctx_create 函数，依据AVHWDeviceType 创建 硬件加速上下文
参数说明
AVBufferRef **device_ctx
输入输出参数，代表的是硬件加速上下文，该硬件加速上下文，
需要通过 void av_buffer_unref(AVBufferRef **buf)释放
enum AVHWDeviceType type
输入参数，枚举类型（AVHWDeviceType），
指定硬件加速类型（如 AV_HWDEVICE_TYPE_CUDA、AV_HWDEVICE_TYPE_VAAPI）
const char *device
字符串类型，指定设备路径或标识符（如 /dev/dri/renderD128），部分平台可设为 NULL 自动检测
AVDictionary *opts 传递平台相关配置参数（如 CUDA 设备编号）
int flags 保留参数，当前版本未启用，通常设为 0
返回值
若返回 0 表示成功，失败时需检查错误码（如 EINVAL 表示类型不支持）
4. 将硬编码器上下文 绑定到 AVCodecContext->hw_device_ctx 中，
AVCodec* avcodec = avcodec_find_decoder(AV_CODEC_ID_H264);
AVCodecContext *codec_ctx = avcodec_alloc_context3(avcodec );
//将硬编码器上下文device_ctx 绑定到 AVCodecContext->hw_device_ctx 中
codec_ctx->hw_device_ctx = av_buffer_ref(device_ctx);
之所以要将 需通过 av_buffer_ref 增加引用计数有目的是：
第一：在完成绑定后，我们就可以调用 void av_buffer_unref(&device_ctx) 将创建的 硬件编码器上下文 引用计数减一。并将 device_ctx 置为nullptr.
第二：而最终释放 最后再通过 void avcodec_free_context(AVCodecContext **pavctx) 的释放，完全释放 device_ctx
代码示例
#include <iostream>
using namespace std;
extern "C" {
#include "libavcodec/avcodec.h"
}
void test01();
int main(int argc, char *argv[]) {
test01();
return 0;
}
void test01() {
//找到解码器
AVCodec* avcodec = avcodec_find_decoder(AV_CODEC_ID_H264);
if (avcodec == nullptr) {
cout << "avcodec_find_decoder(AV_CODEC_ID_H264) func error " << endl;
return;
}
/// 硬件解码相关. 打印所有支持H264硬件解码加速方式
for (int i = 0;; i++)
{
const AVCodecHWConfig* config = avcodec_get_hw_config(avcodec, i);
if (!config) {
break;
}
if (config->device_type) { //devicetype为枚举打印结果为
cout << av_hwdevice_get_type_name(config->device_type) << endl;
}
}
AVBufferRef* device_ctx = nullptr;
int ret = av_hwdevice_ctx_create(&device_ctx,
AV_HWDEVICE_TYPE_DXVA2,
nullptr,
nullptr,
0);
if (ret < 0 ) {
cout << "av_hwdevice_ctx_create func error " << endl;
return;
}
AVCodecContext* avcodecContext = avcodec_alloc_context3(avcodec);
if (avcodecContext == nullptr) {
cout << "avcodec_alloc_context3(avcodec) func error " << endl;
return;
}
//avcodecContext->hw_device_ctx = device_ctx;//直接传递
avcodecContext->hw_device_ctx = av_buffer_ref(device_ctx);//引用计数加1
//device_ctx 的引用计数就变成了 2了，
cout << "av_buffer_get_ref_count(device_ctx) = " << av_buffer_get_ref_count(device_ctx) << endl;
//理论上到这里就可以将 device_ctx 调用 av_buffer_unref了，
//av_buffer_unref 函数的作用：将引用计数-1，
//然后判断如果引用计数>0，则只是device_ctx == nullptr;
// 如果引用计数==0，则会将 device_ctx 里面的avbuf都释放了，并且将 device_ctx==nullptr
av_buffer_unref(&device_ctx);
//这里已经释放了 device_ctx，再去 调用 av_buffer_get_ref_count(device_ctx) 会有 error
//cout << "av_buffer_get_ref_count(device_ctx) = " << av_buffer_get_ref_count(device_ctx) << endl;
//最后释放 avcodecContext
avcodec_free_context(&avcodecContext);
}5. 当硬件加速打开后， 通过 avcodecContext 解码后的avframe数据会有变化。
没有硬件加速的case

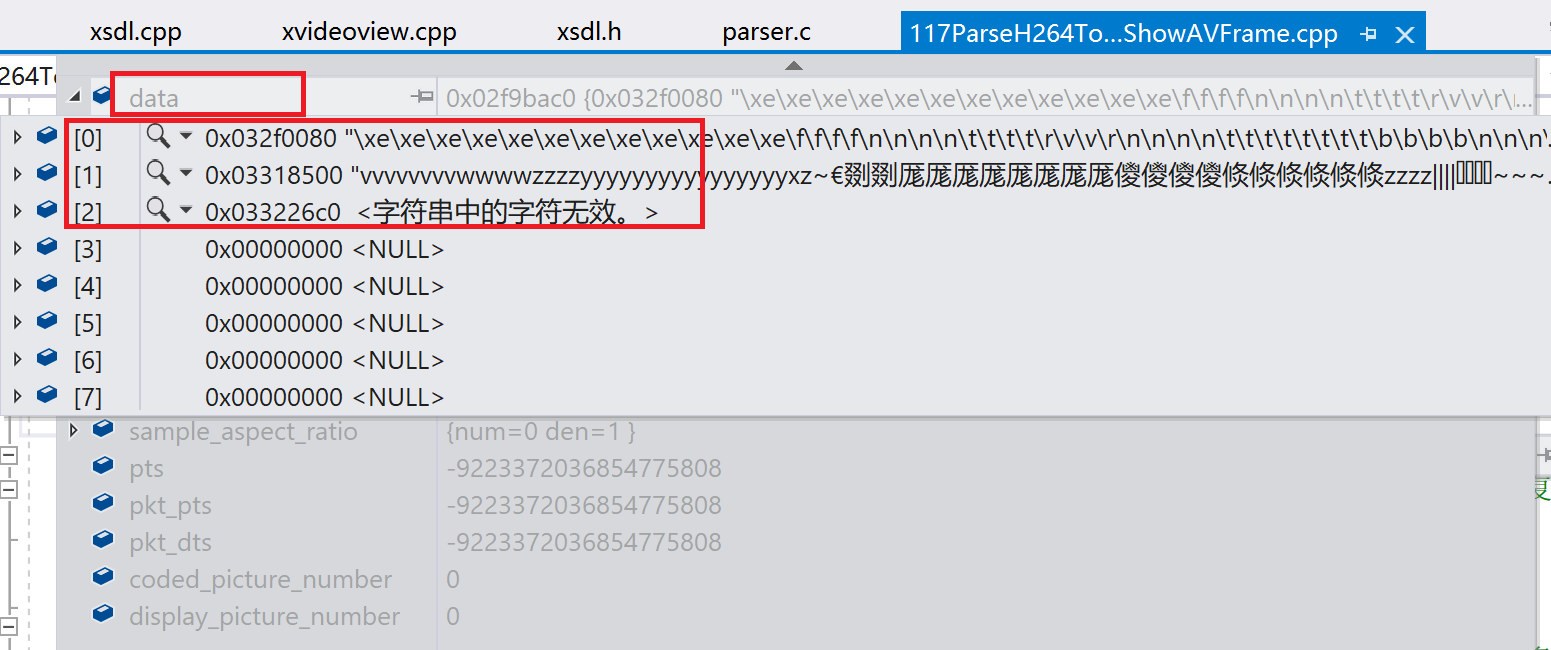

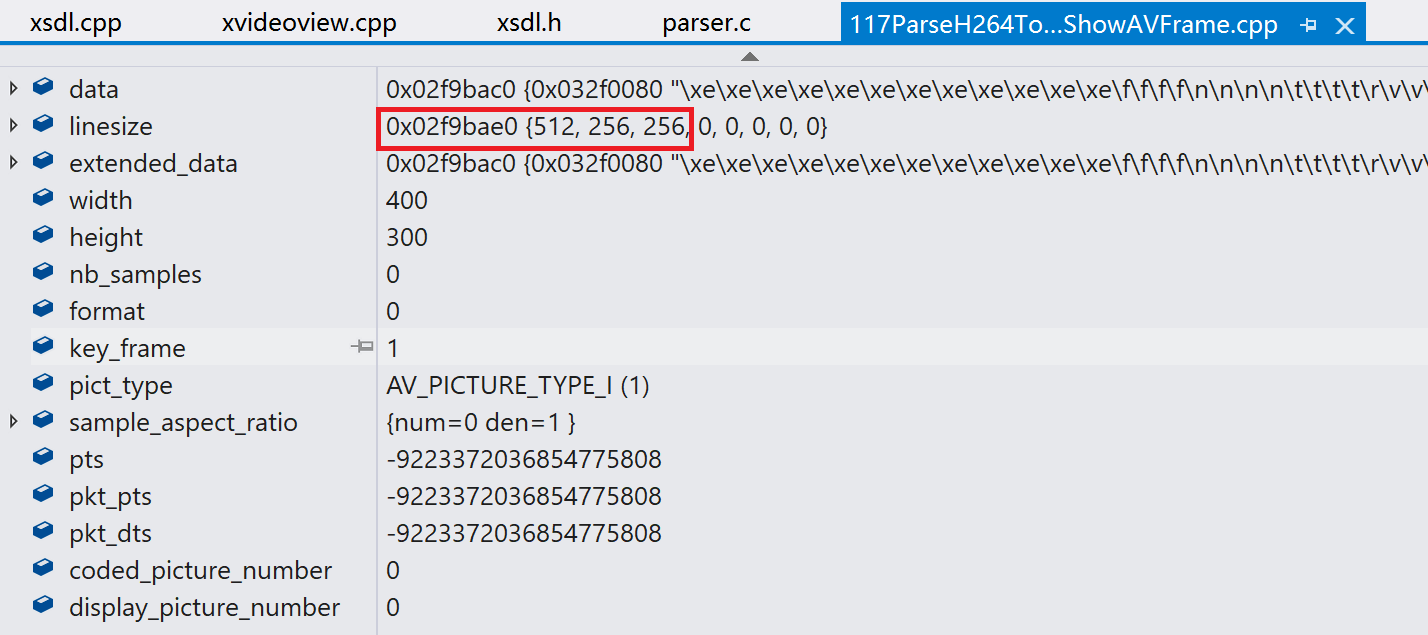

之前我们对于h264文件，通过 avcodec_receive_frame方法得到的avframe 的linesize 是如下的情况：符合YUV420p的数据格式，linesize[0],linesize[1],linesize[2]都是有具体的值，data[0]放的是Y分量，data[1]放的是U分量，data[2]放的是V分量，
format 是0，对应的就是YUV420P
打开硬件加速的case

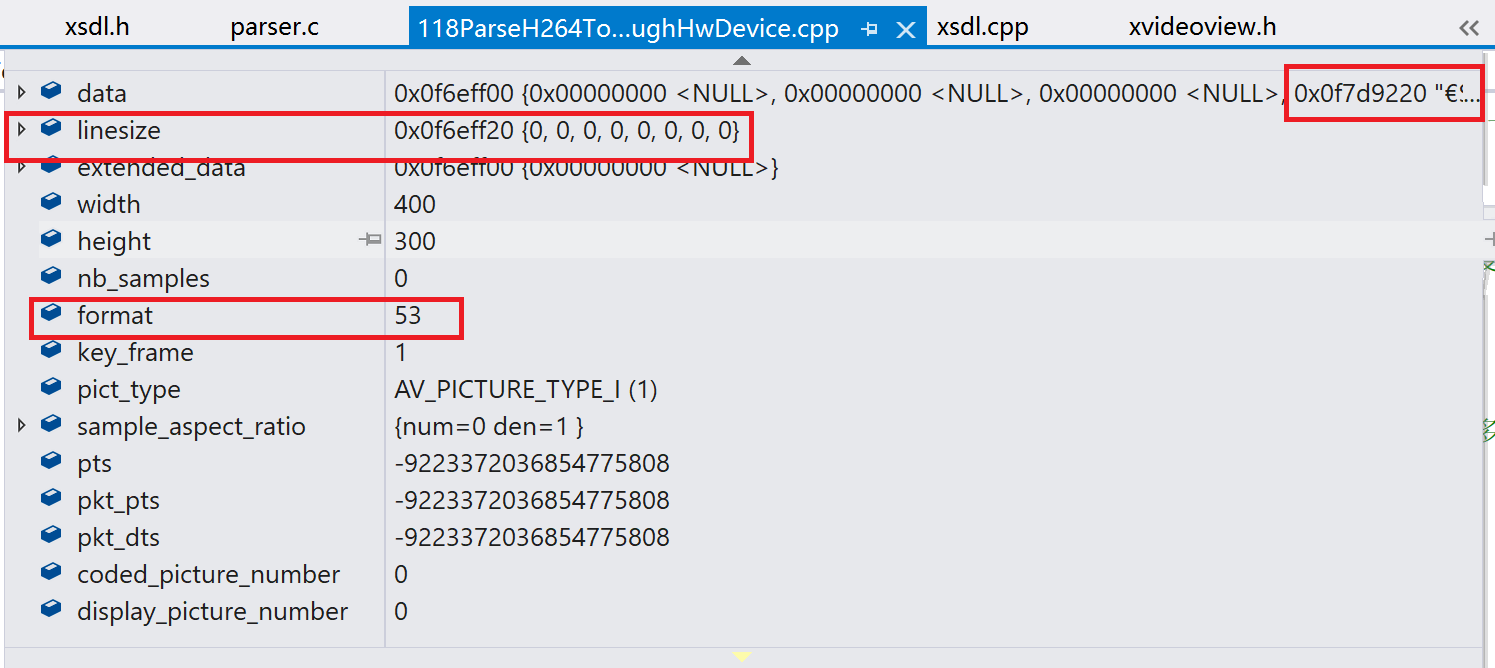

当我们将硬件加速打开后，通过 avcodec_receive_frame方法得到的avframe 的linesize 和 data 是如下的情况：
data[0],data[1],data[2],中没有数据，data[3]中有数据
整个 linesize 数组都是0 。
format 是53，对应的是 AV_PIX_FMT_DXVA2_VLD
在 AV_PIX_FMT_DXVA2_VLD 的定义中，也说明了翻译一下：通过DXVA2得到的HW 解码，Picture.data[3]中包含了LPDIRECT3DSURFACE9的指针，也就是在定义中也告诉了大家，我的数据在 data[3]中
AV_PIX_FMT_DXVA2_VLD ///< HW decoding through DXVA2, Picture.data[3] contains a LPDIRECT3DSURFACE9 pointer
结论：
也就是说：我们现在的avframe格式 是 AV_PIX_FMT_DXVA2_VLD ，是通过硬件加速设备显存完成的，存储在显存中，而不是内存中。

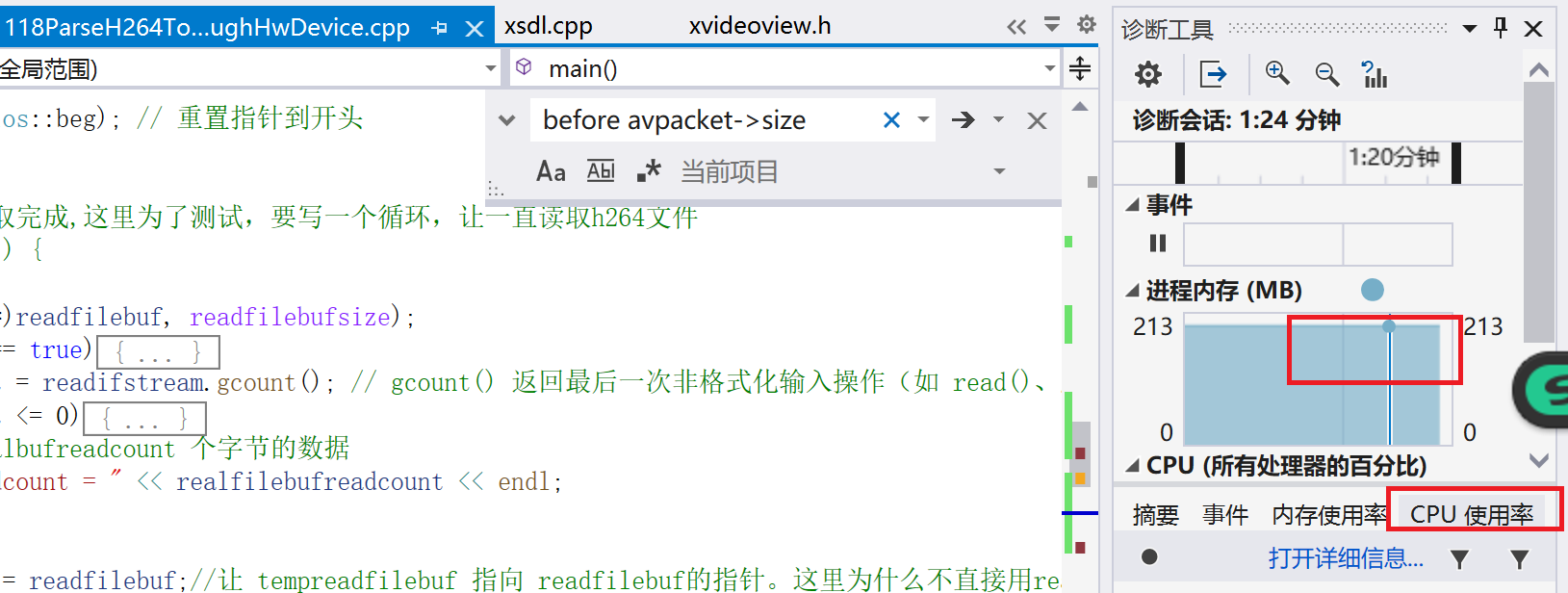

结论测试，
添加循环，让循环读取h264文件，为了让能够循环读取文件，我们这里改造一下代码。
主要是改动 不停的读取文件的流程
//6. 开始读取文件直到文件读取完成,这里为了测试，要写一个循环，让一直读取h264文件
while (true) {
readifstream.read((char*)readfilebuf, readfilebufsize);
if (readifstream.bad() == true) {
cout << "read file bad" << endl;
break;
}
int realfilebufreadcount = readifstream.gcount(); // gcount() 返回最后一次非格式化输入操作（如 read()、get()、getline()）实际读取的字符数（字节数）
if (realfilebufreadcount <= 0) { //如果读取的数据是<=0的，说明整个h264文件已经读取完成了，或者读取h264文件的时候出现了错误了，那么就要直接退出
cout << "read file break count = " << realfilebufreadcount << endl;
//添加循环用的。先需要调用 clear()函数，通过以 state 的值赋值，设置流错误状态标志。默认赋值 std::ios_base::goodbit ，它拥有的效果为清除所有错误状态标志。
//void clear( std::ios_base::iostate state = std::ios_base::goodbit );
readifstream.clear();
//这时候将 readifstream转到 文件开头
readifstream.seekg(0, std::ios::beg);
continue; //为了循环 continue;
//break;//如果不循环，则这里要break;
}
//到这里说明读取到了 realbufreadcount 个字节的数据
cout << "realfilebufreadcount = " << realfilebufreadcount << endl;
//7. 根据读取到的字节，解析这段字节，解析出来avpacket.
//我们知道当 h264 数据是 大于 4096字节时，第一次读取的一定是4096 个字节。而从4096中肯定是能解析出来很多个avpacket的
//而解析的方法是使用 av_parser_parse2方法，av_parser_parse2方法的返回值是已经解析了多少个字节。
//因此这里要弄一个循环，让 realfilebufreadcount = （从文件读取到的 realfilebufreadcount字节） - （每次av_parser_parse2方法解析过的字节）
//如果 realbufreadcount 大于0，就可以继续解析，如果
uint8_t* tempreadfilebuf = readfilebuf;//让 tempreadfilebuf 指向 readfilebuf的指针。这里为什么不直接用readfilebuf呢？从功能实现上直接用buf也是可以的，但是这是C语言的基本功，尽量不要用原始指针。而是找一个复制的指针。
while (realfilebufreadcount > 0 ) {
int parsebufsize = av_parser_parse2(
avcodecParseContext,
avcodecContext,
&avpacket->data,
&avpacket->size,
tempreadfilebuf,
realfilebufreadcount,
0, 0, 0);
cout << "parsebufsize = " << parsebufsize << endl;
realfilebufreadcount = realfilebufreadcount - parsebufsize;
cout << " after realfilebufreadcount = " << realfilebufreadcount << endl;
tempreadfilebuf = tempreadfilebuf + parsebufsize;
cout << "before avpacket->size = " << avpacket->size << endl;
//这时候还要判断是否packet的size是大于0的，说明是正常截取了一段avpacket数据，因为av_parser_parse2方法即使分析据，也并不能保证真正的解析到 avpacket
if (avpacket->size>0) {
cout << "avpacket->size = " << avpacket->size << endl;
// 如果avpacket 的size 大于0，说明已经有了avpacket了，也就是说，到这里，已经对h264进行了分离，得到了avpacket
// 那么下来，我们就需要将 对avpacket进行处理,在最后，记得调用av_packet_unref(avpacket);
// 8. 将avpacket发送给 avcodecContext
ret = avcodec_send_packet(avcodecContext, avpacket);
if (ret == AVERROR_EOF) {
//已发送空包（pkt=NULL）触发编解码器刷新，且后续无新数据可处理（流结束标志）。
//说明 tempreadfilebuf 中的数据已经读取完成了，那么要continue 还是break呢？
//这里应该是continue比较合理，就是我们依赖 将 tempreadfilebuf 读取完成，跳出循环的条件应该是 realfilebufreadcount > 0
cout << "avcodec_send_packet return value == AVERROR_EOF " << endl;
continue;
}
else if (ret == AVERROR(EINVAL) || ret == AVERROR(ENOMEM)) {
//EINVAL :参数错误，可能原因：
// - 编解码器未通过 avcodec_open2 打开；
// - 上下文类型不匹配（如向编码器发送数据包）。
//ENOMEM:内存不足
cout << "avcodec_send_packet return value == AVERROR(EINVAL) || AVERROR(ENOMEM) ret = " << ret << endl;
//如果是这样情况，应该跳出循环比较好
break;
}
else if (ret == 0 || ret == AVERROR(EAGAIN)) {
//ret == AVERROR(EAGAIN) 表示 编解码器内部缓冲区已满，需先调用 avcodec_receive_frame 获取输出数据，释放资源后再重试。
if (ret == AVERROR(EAGAIN)) {
cout << "avcodec_send_packet return value == AVERROR(EAGAIN) " << endl;
}

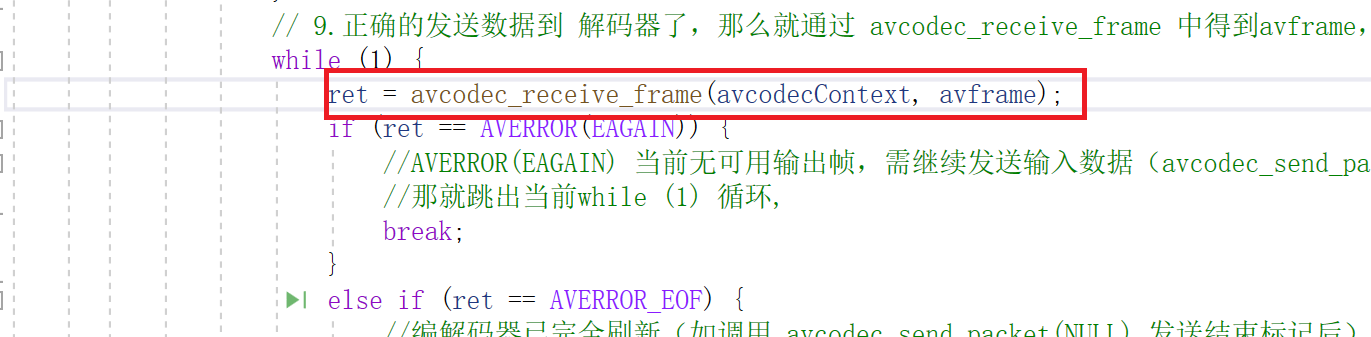

// 9.正确的发送数据到 解码器了，那么就通过 avcodec_receive_frame 中得到avframe，这里还是写一个循环
while (1) {
ret = avcodec_receive_frame(avcodecContext, avframe);
if (ret == AVERROR(EAGAIN)) {
//AVERROR(EAGAIN) 当前无可用输出帧，需继续发送输入数据（avcodec_send_packet）或重复调用本函数尝试获取数据
//那就跳出当前while (1) 循环,
cout << "avcodec_receive_frame return value == EAGAIN " << endl;
break;
}
else if (ret == AVERROR_EOF) {
//编解码器已完全刷新（如调用 avcodec_send_packet(NULL) 发送结束标记后），后续无更多数据输出
cout << "avcodec_receive_frame return value == AVERROR_EOF " << endl;
break;
}
else if (ret == AVERROR(EINVAL)) {
//编解码器未正确初始化或上下文参数非法
cout << "avcodec_receive_frame return value == EINVAL " << endl;
break;
}
else if (ret == AVERROR_INPUT_CHANGED) {
//编解码器未正确初始化或上下文参数非法
cout << "avcodec_receive_frame return value == AVERROR_INPUT_CHANGED " << endl;
break;
}
else if (ret < 0 ) {
cout << "avcodec_receive_frame return value == other ret = " << ret << endl;
break;
}
else if (ret == 0 ) {
//这时候才有正确的avframe 被解析出来
//1.存储 avframe
cout << "avframe->format = " << avframe->format << endl;
cout << "avframe->width = " << avframe->width << endl;
cout << "avframe->height = " << avframe->height << endl;
cout << "avframe->linesize[0] = " << avframe->linesize[0] << endl;
cout << "avframe->linesize[1] = " << avframe->linesize[1] << endl;
cout << "avframe->linesize[2] = " << avframe->linesize[2] << endl;
cout << "avframe->pkt_size = " << avframe->pkt_size << endl;

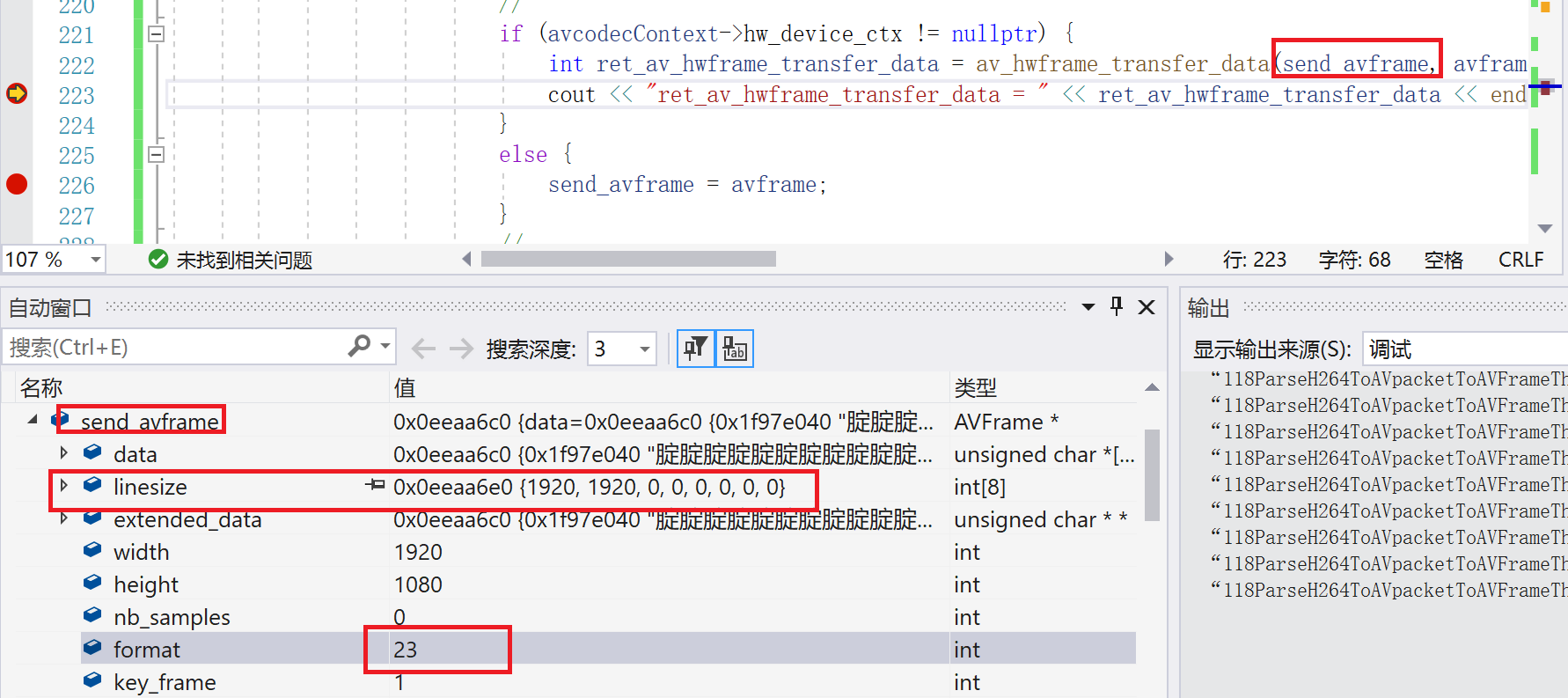

//如果是硬件加速方式，就不能这么存储了，我们需要先转换一下。将 AV_PIX_FMT_DXVA2_VLD 格式转成 AV_PIX_FMT_YUV420P
//av_hwframe_transfer_data()
//注意这里的写法，要先写完Y，再写U，再写V
//for (int j = 0; j < avframe->height; j++) {
// writefstream.write((char*)(avframe->data[0] + j * avframe->linesize[0]), avframe->width);
//}
//for (int j = 0; j < avframe->height / 2; j++) {
// writefstream.write((char*)(avframe->data[1] + j * avframe->linesize[1]), avframe->width / 2);
//}
//for (int j = 0; j < avframe->height / 2; j++) {
// writefstream.write((char*)(avframe->data[2] + j * avframe->linesize[2]), avframe->width / 2);
//}
//解码相关。计算1秒钟解码了多少次
xjiemacount++;
//正常写法，但是有我们测试的视频太短了，不能说明问题
//auto cur = NowMs();
//if (cur -starttime>=1000) {
// cout << "1秒钟解码了" << xjiema <<"次"<< endl;
// xjiema = 0;
// cur = 0;
//}
auto cur = NowMs();
if (cur - starttime >= 100) {
cout << "bbbbbbb 1秒钟解码了" << xjiemacount * 10 << "次" << endl;
xjiemacount = 0;
starttime = cur;
}
//2.显示avframe
//加入xvideoview 相关,init的工作只需要做一次就好，因此添加一个
if (!is_init_win)
{
is_init_win = true;
xvideoview->Init(avframe->width,
avframe->height,
(XVideoView::Format)avframe->format);
}
xvideoview->DrawFrame(avframe);
//3.将avframe unref
av_frame_unref(avframe);
}
}
}
//这里为了安全期间，最好还是调用一下 av_packet_unref(avpacket);实际上不调用，应该也问题，除了在流媒体24小时不间断播放的情况下，avpacket的ref count 才有可能超过int的最大值
av_packet_unref(avpacket);//
}
}
//在循环的最后判断是否到了文件的最后.能走到这里的机会不多，
//我们假设 要读取的文件大小是4000字节，而我们每次读取1000个字节，那么第4次的时候，就刚好读取文件文件的结尾了，就能走到这个逻辑了
//实际上我们大多数情况下，文件的大小和 我们每次读取的字节，都不会刚好能整除的。
//这块逻辑实际上也是可以不写的，不写大不了再次读取一次，最终都是要会读取的文件的大小为0，也就是在前面根据 realfilebufreadcount <= 0 跳出循环
// 我们这里要加这个，主要是为了 循环读取这个文件。
if (readifstream.eof() == true) {
cout << "readifstream.eof() = true " << realfilebufreadcount << endl;
//添加循环用的。先需要调用 clear()函数，通过以 state 的值赋值，设置流错误状态标志。默认赋值 std::ios_base::goodbit ，它拥有的效果为清除所有错误状态标志。
//void clear( std::ios_base::iostate state = std::ios_base::goodbit );
readifstream.clear();
//这时候将 readifstream转到 文件开头
readifstream.seekg(0, std::ios::beg);
continue;//为了循环 continue;
//break;//如果不循环，则这里要break;
}
}
6. 将通过硬件加速得到的 在显卡中的 avframe 转成 拷贝到内存 能够播放的yuv420p的 avframe。
也就是说，我们还需要定义一个 AVFrame *, 我们这里叫做 send_avframe
int av_hwframe_transfer_data(AVFrame *dst, const AVFrame *src, int flags);
作用是：将src 转移 到 dst，转移后 dstavframe的格式 和 srcavframe的格式很大可能不一致。
核心作用
-
硬件数据到系统内存的转移
该函数负责将硬件解码器（如 GPU/NPU）输出的数据从硬件专用内存（如显存）复制到系统内存的 AVFrame 中，便于后续 CPU 处理。
示例场景：硬解后的 YUV 数据若需通过 OpenCV 处理或显示在 UI 框架中，必须通过此函数完成内存迁移。 -
格式兼容性适配
硬件解码器输出的像素格式可能与标准软件处理流程不兼容（如 NVIDIA 硬解的 NV12 格式需转换为 YUV420P）。此函数在转移过程中自动完成格式转换。
性能与限制
-
耗时问题：
转移数据涉及内存复制，高分辨率场景（如 4096x4096）可能产生显著延迟（实测达 24ms）2。若需直接使用 GPU 数据（如 UE4/Unity 渲染），应避免调用此函数，转而通过共享纹理等技术直接访问硬件内存26。 -
调用时机：
在解码流程中，需先通过avcodec_receive_frame获取硬件帧，再调用此函数转移数据到系统帧。
实际测试：在windows 上转出来的 send_avframe的格式是 23，linesize[0],linesize[1]是有值的，23对应的是 AV_PIX_FMT_NV12，如下是说明：
AV_PIX_FMT_NV12, ///< planar YUV 4:2:0, 12bpp, 1 plane for Y and 1 plane for the UV components, which are interleaved (first byte U and the following byte V)
也就是说，通过 av_hwframe_transfer_data 得到的 avframe 格式是 AV_PIX_FMT_NV12。
如下是debug时候的结果。
那么我们如果要通过前几章 的 xvideoview 去show 这个avframe，还需要改动 xvideoview的逻辑，让其支持 显示 AV_PIX_FMT_NV12。或者得到dstavframe后，转换成我们前面 xvideoview支持的YUV420P格式，然后让其再显示。
7. 方案一 改动 xvideoview的逻辑，让其支持 渲染显示 AV_PIX_FMT_NV12
刚开始的想法是：
7.1. 在 SDL_CreateTexture 方法中参数 format为 SDL_PIXELFORMAT_NV12（对应 pixelformat 为 AV_PIX_FMT_NV12）。
7.2.那么在 使用 SDL_UpdateYUVTexture 传递 send_frame的 Y,U,V 就行了。
7.3.实际测试不行，原因是
SDL_UpdateYUVTexture设计用于平面YUV格式（如YUV420P），而NV12是半平面格式，导致参数传递错误。
extern DECLSPEC SDL_Texture * SDLCALL SDL_CreateTexture(SDL_Renderer * renderer,
Uint32 format,
int access, int w,
int h);
extern DECLSPEC int SDLCALL SDL_UpdateYUVTexture(SDL_Texture * texture,
const SDL_Rect * rect,
const Uint8 *Yplane, int Ypitch,
const Uint8 *Uplane, int Upitch,
const Uint8 *Vplane, int Vpitch);
7.4.那么就不能用 SDL_UpdateYUVTexture方法，我们再来回顾一下 NV12 的格式，如果我们把 data[0],data[1]中看成一段数据，调用SDL_UpdateTexture 呢？
extern DECLSPEC int SDLCALL SDL_UpdateTexture(SDL_Texture * texture,
const SDL_Rect * rect,
const void *pixels, int pitch);
这里要考虑字节对齐问题
8. 之前我们的还需要将解析avframe 存储 yuv文件。这里也要考虑 转换成 AV_PIX_FMT_NV12格式后的存储问题
这里也要考虑字节对齐问题
相关代码：
xvideoview.h
//
/// XVideoView 为 视频渲染接口类
/// 实现功能有如下三个：
/// 隐藏SDL实现，目的是如果今后不使用SDL实现了，可以使用OPENGL等实现，需要对客户隐藏
/// 渲染方案可替代
/// 线程安全
#pragma once
#include <mutex>
#include <thread>
#include <string>
#include <fstream>
struct AVFrame;
class XVideoView
{
public:
enum Format{
YUV420P = 0, /// 对应 pixfmt 中的为 AV_PIX_FMT_YUV420P, ///< planar YUV 4:2:0, 12bpp, (1 Cr & Cb sample per 2x2 Y samples)
NV12 = 23, /// 对应 pixfmt 中的为 AV_PIX_FMT_NV12 planar YUV 4:2:0, 12bpp, 1 plane for Y and 1 plane for the UV components, which are interleaved (first byte U and the following byte V)
ARGB = 25, /// 对应 pixfmt 中的为 AV_PIX_FMT_ARGB < packed ARGB 8:8:8:8, 32bpp, ARGBARGB...
RGBA = 26, ///< 对应 pixfmt 中的为 AV_PIX_FMT_RGBA packed RGBA 8:8:8:8, 32bpp, RGBARGBA...
ABGR = 27, ///< 对应 pixfmt 中的为 AV_PIX_FMT_ABGR packed ABGR 8:8:8:8, 32bpp, ABGRABGR...
BGRA = 28 ///< 对应 pixfmt 中的为 AV_PIX_FMT_BGRA packed BGRA 8:8:8:8, 32bpp, BGRABGRA...
};
enum ViewType {
SDL_TYPE,
OPENGL_TYPE
};
/// <summary>
/// 如下的接口是要给 调用着使用的，因此需要public
/// </summary>
public:
//
/// 纯虚函数，初始化渲染窗口 线程安全
/// 子类必须实现，如果子类是XSDL，那么init方法里面就需要完成关于sdl的初始化实现
/// @param width 视频文件的分辨率 ，例如 1080 * 720，width的值就是1080
/// @param height 视频文件的分辨率 ，例如 1080 * 720，height的值就是720
/// @param fmt 类似 RGB888,YUV420P ,表示的是绘制的格式
/// @param winid 窗口句柄，如果为空，创建新窗口
/// @return 是否创建成功
///
//virtual bool Init(int width, int height, Format fmt = YUV420P, void* winid = nullptr) = 0;
virtual bool Init(int width, int height, Format fmt = YUV420P) = 0;
/// 这里将init 函数的 原本的 winid单独的拿出来，通过 setWinid接口设置，是为了在多窗口都显示视频的时候好处理
///且此接口应该是 不管是sdl 实现还是 opengl实现，设置 winid的方法，和获得winid的方法都应该一样，因此不需要设置成纯虚函数，在自己的cpp文件中就可以实现
void setWinid(void* winid);
void* getWinid();
//
/// 渲染图像 线程安全
///@para data 渲染的二进制数据
///@para linesize 一行数据的字节数，对于YUV420P就是Y一行字节数
/// linesize<=0 就根据宽度和像素格式自动算出大小
/// @return 渲染是否成功
virtual bool Draw(const unsigned char* data, int linesize = 0) = 0;
//清理所有申请的资源，包括关闭窗口
virtual void Close() = 0;
/// 处理窗口退出事件，这个方法主要是为了在不使用qt的windows的情况下，意味着创建的显示sdl的window是和 label没有关系的
/// 那么这个窗口的关闭是要接受 sdl的quit_event 事件，即：我们在 isexit 内部实现中调用 SDL_WaitEventTimeout
/// 那么在什么时候调用这个isexit方法呢？在qt的 timeevent中调用就OK了
virtual bool IsExit() = 0;
/// <summary>
///
/// 此方法在 xvideoview.cpp 中实现。
/// 此方法的目的是：在测试程序使用的 RGB或者YUV数据的时候，分开调用
/// Draw(const unsigned char* data, int linesize = 0) = 0;
/// 或者 virtual bool Draw(const unsigned char* y, int y_pitch,const unsigned char* u, int u_pitch,const unsigned char* v, int v_pitch) = 0;
/// 由于此函数内部 是调用的两个 线程安全的函数，因此函数实现中不能使用 _mutex lock，否则会导致死锁问题
/// </summary>
/// <param name="frame"></param>
/// <returns></returns>
bool DrawFrame(AVFrame* frame);
/// <summary>
///
/// </summary>
/// <param name="y"> Y 分量开始的指针</param>
/// <param name="y_pitch"> Y 分量一行的大小 ，也就是 avframe-linesize[0] 的大小 </param>
/// <param name="u">U 分量开始的指针</param>
/// <param name="u_pitch"> U 分量一行的大小 ，也就是 avframe-linesize[1] 的大小</param>
/// <param name="v">V 分量开始的指针</param>
/// <param name="v_pitch"> V 分量一行的大小 ，也就是 avframe-linesize[2] 的大小</param>
/// <returns></returns>
virtual bool Draw(
const unsigned char* y, int y_pitch,
const unsigned char* u, int u_pitch,
const unsigned char* v, int v_pitch
) = 0;
///打开文件和读取文件的操作，都通过 xvideoview 封装起来，user不需要知道实现细节。内部通过 ifstream 实现
//打开文件
bool openfile(std::string filepath);
//读取文件
AVFrame * readAVFrameFormfile();
public:
///工厂模式 ViewType 应该是一个枚举，包含支持的类型，比如说SDL, OPENGL,这一步让user 选择使用SDL 显示，还是使用 其他方式显示
///默认参数是SDL_TYPE，如果不传递参数，默认就是使用SDL 渲染图像
static XVideoView* create(ViewType type = SDL_TYPE);
protected:
int width_ = 0; //视频文件的分辨率 例如 1080 * 720，width_的值就是1080
int height_ = 0; //视频文件的分辨率 例如 1080 * 720，height_的值就是720
Format fmt_ = YUV420P; //视频文件的像素格式
std::mutex mtx_; //确保线程安全
int lablewidth_ = 0; //放置 视频的 lable 的宽和高
int lableheight_ = 0;
void* winid_ = nullptr;
//帧率相关
int render_fps_ = 0; //显示帧率
long long beg_ms_ = 0; //计时开始时间
int count_ = 0; //统计显示次数
public:
//当我们将widget的大小变化的时候，存放视频的 lable 控件的大小也要跟着变化，我们需要记录 lable的宽和高
void setscaleLable(int labelwidth, int lableheight);
int render_fps();
private:
std::ifstream ifs_;
AVFrame* avframe_ = nullptr;
uint8_t* NV12_data_ = nullptr;
public:
virtual ~XVideoView();
};
xvideoview.cpp
#include "xvideoview.h"
#include "xsdl.h"
using namespace std;
extern "C" {
#include "libavutil/frame.h"
}
void XVideoView::setWinid(void* winid)
{
this->winid_ = winid;
}
void* XVideoView::getWinid()
{
return this->winid_;
}
bool XVideoView::DrawFrame(AVFrame* frame)
{
if (frame == nullptr || frame->data[0] == nullptr) {
cout << "DrawFrame(AVFrame* frame) error because frame == nullptr || frame->data[0] == nullptr"<<endl;
return false;
}
///4.计算fps
count_++;
if (beg_ms_ <= 0)
{
beg_ms_ = clock();
}
//计算显示帧率
else if ((clock() - beg_ms_) / (CLOCKS_PER_SEC / 1000) >= 1000) //一秒计算一次fps
{
render_fps_ = count_;
count_ = 0;
beg_ms_ = clock();
}
int linesize = 0;
switch (frame->format)
{
case AV_PIX_FMT_YUV420P:
return Draw(frame->data[0],
frame->linesize[0],
frame->data[1],
frame->linesize[1],
frame->data[2],
frame->linesize[2]);
case AV_PIX_FMT_ARGB:
case AV_PIX_FMT_RGBA:
case AV_PIX_FMT_ABGR:
case AV_PIX_FMT_BGRA:
return Draw(frame->data[0], frame->linesize[0]);
case AV_PIX_FMT_NV12:
if (frame->linesize[0] <=0 || frame->height <=0 || frame->width <=0) {
cout << "DrawFrame error because frame->linesize[0] = " << frame->linesize[0]
<< " frame->height = " << frame->height
<< " frame->width = " << frame->width << endl;
return false;
}
linesize = frame->width;
if (!NV12_data_)
{
//最大支持4k的
NV12_data_ = new uint8_t[4096 * 2160 * 1.5];
//NV12_data_ = new uint8_t [frame->linesize[0] * frame->height * 1.5];
}
memset(NV12_data_, 0, frame->linesize[0] * frame->height * 1.5);
if (frame->linesize[0] == frame->width)
{
// 如果没有字节对齐问题，直接先copy avframe->data[0];然后再copy avframe->data[1]
memcpy(NV12_data_, frame->data[0], frame->linesize[0] * frame->height); //Y
memcpy(NV12_data_ + frame->linesize[0] * frame->height, frame->data[1], frame->linesize[1] * frame->height / 2); //UV
}
else //逐行复制
{
//这里字节有对齐问题的时候，为什么要这样 copy 呢？
//而且实验测试，当 avframe是 400 * 300 时候，字节对齐有问题时候，就是用这种方法就能解决。
for (int i = 0; i < frame->height; i++) //Y
{
memcpy(NV12_data_ + i * frame->width,
frame->data[0] + i * frame->linesize[0],
frame->width
);
}
for (int i = 0; i < frame->height / 2; i++) //UV
{
auto p = NV12_data_ + frame->height * frame->width;// 移位Y
memcpy(p + i * frame->width,
frame->data[1] + i * frame->linesize[1],
frame->width
);
}
}
return Draw(NV12_data_, linesize);
default:
break;
}
return false;
}
bool XVideoView::openfile(std::string filepath)
{
if (ifs_.is_open()) {
ifs_.close();
}
ifs_.open(filepath, ios_base::binary);
return ifs_.is_open();
}
AVFrame* XVideoView::readAVFrameFormfile()
{
if (width_<=0 || height_<=0 || ifs_.is_open() == false) {
//qDebug() << "readAVFrameFormfile error because width_ = " << width_
// << " height_ = " << height_
// << " ifs_.is_open() = " << ifs_.is_open() << " and return nullptr";
return nullptr;
}
//这里分为两步，第一步，分配avframe空间。第二步：从ifs中给avframe空间读取数据。
// 第一步的问题：
//如果不存在，则肯定是要创建的，且要将avframe的三要素设定。
//如果avframe_已经存在了，那么还需要创建吗？如果已经存在了，且三要素没有变化，就不需要创建了；如果存在，但是三要素有变化，则需要先销毁之前的，然后再创建
if (avframe_ !=nullptr) {
//存在情况下，则要判断 三要素是否已经改动，如果改动了销毁后，重新 av_frame_alloc()
if (avframe_->width != width_ || avframe_->height != height_ || avframe_->format != fmt_) {
av_frame_free(&avframe_);
}
}
if(avframe_ == nullptr) {
//不存在,不管是第一次，还是三要素变化了，avframe_都会变成nullptr
avframe_ = av_frame_alloc();
if (avframe_ == nullptr) {
//失败了，直接return
cout << "av_frame_alloc fail,return nullptr";
return nullptr;
}
avframe_->width = width_;
avframe_->height = height_;
avframe_->format = fmt_;
//这里根据要读取的视频的 分辨率 和 fmt，设置 avframe linesize，这里是有问题的，要保证 原始的 avframe的linesize[0] 和width一致，没有考虑字节对齐问题
if (fmt_ == AV_PIX_FMT_YUV420P) {
avframe_->linesize[0] = avframe_->width;
avframe_->linesize[1] = avframe_->width / 2;
avframe_->linesize[2] = avframe_->width / 2;
}
else if (fmt_ == AV_PIX_FMT_ARGB || fmt_ == AV_PIX_FMT_RGBA || fmt_ == AV_PIX_FMT_ABGR || fmt_ == AV_PIX_FMT_BGRA) {
avframe_->linesize[0] = avframe_->width * 4;
}
int ret = av_frame_get_buffer(avframe_, 0);
if (ret < 0) {
//av_frame_get_buffer 失败了
//1.打印log
char errbuf[1024] = { 0 };
av_strerror(ret, errbuf, sizeof(errbuf) - 1);
cout << "av_frame_get_buffer func error errbuf = " << errbuf;
//2.释放已经申请的avframe 空间
av_frame_free(&avframe_);
//3.返回 nullptr
return nullptr;
}
}
//到这里分配空间的工作就已经完成了，那么接下来就应该是读取了,实际上每次都是读取一张图片的大小
if (avframe_->format == AV_PIX_FMT_YUV420P) {
ifs_.read((char *)avframe_->data[0],avframe_->width * avframe_->height);
ifs_.read((char*)avframe_->data[1], avframe_->width * avframe_->height /4);
ifs_.read((char*)avframe_->data[2], avframe_->width * avframe_->height /4);
}
else if (fmt_ == AV_PIX_FMT_ARGB || fmt_ == AV_PIX_FMT_RGBA || fmt_ == AV_PIX_FMT_ABGR || fmt_ == AV_PIX_FMT_BGRA) {
ifs_.read((char*)avframe_->data[0], avframe_->width * avframe_->height * 4);
//qDebug()<< " read count = " << ifs_.gcount();
}
//这里还要处理一下读取到最后一张图片的操作，如果不是循环播放，这个return nullptr
if (ifs_.gcount()==0) {
//说明读取到最后啦，
//return nullptr;
//如果要循环读取
if (ifs_.eof()) {
ifs_.clear();
ifs_.seekg(0, std::ios::beg);
}
}
return avframe_;
}
XVideoView* XVideoView::create(ViewType type)
{
switch (type)
{
case XVideoView::ViewType::SDL_TYPE:
cout << "XVideoView create XSDL.class";
return new XSDL();
break;
default:
break;
}
return nullptr;
}
void XVideoView::setscaleLable(int labelwidth, int lableheight)
{
this->lablewidth_ = labelwidth;
this->lableheight_ = lableheight;
}
int XVideoView::render_fps() {
return render_fps_;
}
XVideoView::~XVideoView()
{
if (NV12_data_)
delete NV12_data_;
NV12_data_ = nullptr;
}
xsdl.h
#pragma once
#include "xvideoview.h"
#include <sdl/SDL.h>
#include <iostream>
class XSDL :
public XVideoView
{
public:
/// 初始化渲染窗口 线程安全
/// @para w 窗口宽度
/// @para h 窗口高度
/// @para fmt 绘制的像素格式
/// @return 是否创建成功
bool Init(int w, int h,
Format fmt = YUV420P) override;
//
/// 渲染图像 线程安全
///@para data 渲染的二进制数据
///@para linesize 一行数据的字节数，对于YUV420P就是Y一行字节数
/// linesize<=0 就根据宽度和像素格式自动算出大小
/// @return 渲染是否成功
bool Draw(const unsigned char* data, int linesize = 0) override;
void Close() override;
bool IsExit() override;
bool Draw(
const unsigned char* y, int y_pitch,
const unsigned char* u, int u_pitch,
const unsigned char* v, int v_pitch
) override;
private:
SDL_Window* sdlwindow_ = nullptr;
SDL_Renderer* sdlrenderer_ = nullptr;
SDL_Texture* sdltexture_ = nullptr;
};xsdl.cpp
#include "xsdl.h"
using namespace std;
static bool InitVideo()
{
//由于我们只希望调用一次，可以使用静态变量完成.
///这里为什么要锁住呢？如果有多个线程 想要 init，我们这里只能让一个线程init成功。
///那么问题是：什么情况下，有多个线程都想要init呢？这里是有疑问的
static bool is_first = true;
static mutex mux;
unique_lock<mutex> sdl_lock(mux);
if (!is_first) {
return true;
}
is_first = false;
if (SDL_Init(SDL_INIT_VIDEO | SDL_INIT_AUDIO) < 0 )
{
cout << "SDL_Init(SDL_INIT_VIDEO | SDL_INIT_AUDIO) error " << SDL_GetError();
cout << SDL_GetError() << endl;
return false;
}
//锯齿问题的解决
//SDL_SetHint函数是SDL库中的一个函数，用于设置特定选项的提示值。设置不同的key，会起到不同的作用，不同的key，对应的value也不同
//我们通过 设置 影响缩放质量的 key ：SDL_HINT_RENDER_SCALE_QUALITY， 的值的为 "best" 。来说明当缩放时，我们需要最好的质量。以解决 锯齿问题
SDL_SetHint(SDL_HINT_RENDER_SCALE_QUALITY, "best");
return true;
}
bool XSDL::Init(int w, int h, Format fmt)
{
cout << "xsdl init call";
Uint32 sdlformat = SDL_PIXELFORMAT_IYUV;
int retbool = true;
if (w <= 0 || h <= 0) {
cout << "func XSDL::Init error because w = " << w <<" h = " << h;
return false;
}
//第一步，初始化 sdl init，这个在整个开发中，我们只调用一次，因此可以独立的写出来，写成static的
retbool = InitVideo();
if (retbool == false) {
return false;
}
//如果使用当前窗口，播放多个视频文件，假设一个一个播放，如果不释放 sdltexture_ 和 sdlrenderer_，
//就每当播放一个视频文件，就创建一个sdltexture_ 和 sdlrenderer_，造成内存泄漏，因此每次init的时候要判断一下，如果有这两个成员变量，直接变成 销毁，并置为nullptr
//那么问题是，SDL_Init(SDL_INIT_VIDEO | SDL_INIT_AUDIO) 和 sdlwindow_ 要不要创建多次呢？
//首先，很显然： SDL_Init(SDL_INIT_VIDEO | SDL_INIT_AUDIO)，是不需要弄多次的。
///问题是sdlwindow 需不需要创建多次呢？如果是使用 SDL_CreateWindowFrom(win_id)显然 也不需要多次，因为 win_id所代表的 label的宽和高，都会重新设置
//那么使用 SDL_CreateWindow 创建的sdl_window_ 需要吗？这里实际上也不需要，创建的时候参数 SDL_WINDOW_RESIZABLE就决定了
//因此这里只需要 将 sdltexture_ 和 sdlrenderer_ 销毁。
///这里还是有一个疑问： 为什么要销毁sdlrenderer_呢？创建sdlrenderer_的时候，又不需要width，height，format。 理论上销毁 sdltexture_ 就可以了，
if (sdltexture_) {
SDL_DestroyTexture(sdltexture_);
sdltexture_ = nullptr;
}
if (sdlrenderer_) {
SDL_DestroyRenderer(sdlrenderer_);
sdlrenderer_ = nullptr;
}
//第二步 确保线程安全，记录宽，高，
unique_lock<mutex> sdl_lock(mtx_);
width_ = w; //记录窗口宽度，由于不管使用SDL还是OPENGL，宽，高，像素格式这三要素都是需要的，因此这三个变量记录在 xsdl的父类xvideoview中
height_ = h; //记录窗口高度
fmt_ = fmt; //记录像素格式
//第三步，创建 sdlwindow，这里也是要线程安全。那么创建的 sdlwindow 是sdl特有的变量，因此放在xsdl.h中
//sdlwindows 理论上也只能创建一次，
if (sdlwindow_ == nullptr) {
if (this->winid_ == nullptr) {
sdlwindow_ = SDL_CreateWindow("使用sdl技术显示视频文件",
SDL_WINDOWPOS_UNDEFINED,
SDL_WINDOWPOS_UNDEFINED,
width_,
height_,
SDL_WINDOW_OPENGL | SDL_WINDOW_RESIZABLE);
if (nullptr == sdlwindow_) {
//创建sdlwindow失败
cout << "SDL_CreateWindow SDL_WINDOWPOS_UNDEFINED,SDL_WINDOWPOS_UNDEFINED,width_,height_,SDL_WINDOW_OPENGL | SDL_WINDOW_RESIZABLEerror "
<< " width_ = " << width_ << " height_ = " << height_
<< SDL_GetError();
goto end;
}
}
else {
sdlwindow_ = SDL_CreateWindowFrom(this->winid_);
if (nullptr == sdlwindow_) {
//创建sdlwindow失败
cout << "SDL_CreateWindowFrom error win_id = " << this->winid_ << " SDL_GetError = " << SDL_GetError();
goto end;
}
}
}
//第四步，创建 sdlrenderer_，这里也是要线程安全。那么创建的 sdlrenderer_ 是sdl特有的变量，因此放在xsdl.h中
sdlrenderer_ = SDL_CreateRenderer(sdlwindow_, -1, SDL_RENDERER_ACCELERATED);
if (nullptr == sdlrenderer_) {
cout << "SDL_CreateRenderer(sdlwindow_, -1, SDL_RENDERER_ACCELERATED) error try to use SDL_RENDERER_SOFTWARE " << " SDL_GetError = " << SDL_GetError();
sdlrenderer_ = SDL_CreateRenderer(sdlwindow_, -1, SDL_RENDERER_SOFTWARE);
if (nullptr == sdlrenderer_) {
cout << "SDL_CreateRenderer(sdlwindow_, -1, SDL_RENDERER_ACCELERATED) and use SDL_RENDERER_SOFTWARE error " << " SDL_GetError = " << SDL_GetError();
goto end;
}
}
//第五步，创建 sdltexture_，这里也是要线程安全。那么创建的 sdltexture_ 是sdl特有的变量，因此放在xsdl.h中
switch (fmt_)
{
case XVideoView::YUV420P:
sdlformat = SDL_PIXELFORMAT_IYUV;
break;
case XVideoView::NV12:
sdlformat = SDL_PIXELFORMAT_NV12;
break;
case XVideoView::ARGB:
sdlformat = SDL_PIXELFORMAT_ARGB32;
break;
case XVideoView::RGBA:
sdlformat = SDL_PIXELFORMAT_RGBA32;
break;
case XVideoView::ABGR:
sdlformat = SDL_PIXELFORMAT_ABGR32;
break;
case XVideoView::BGRA:
sdlformat = SDL_PIXELFORMAT_BGRA32;
break;
default:
break;
}
//第六步，创建 sdltexture_，这里也是要线程安全。那么创建的 sdltexture_ 是sdl特有的变量，因此放在xsdl.h中
sdltexture_ = SDL_CreateTexture(sdlrenderer_,
sdlformat,
SDL_TEXTUREACCESS_STREAMING,
width_,
height_);
if (sdltexture_ == nullptr) {
cout << " SDL_CreateTexture(sdlrenderer_,sdlformat,SDL_TEXTUREACCESS_STREAMING,width_,height_) error "
<< " sdlformat = " << sdlformat
<< " width_ = " << width_
<< " height_ = " << height_
<< " SDL_GetError = " << SDL_GetError();
goto end;
}
//如果没有问题，sdl init就完成了，最终返回true.
return true;
//一旦有error就会走到end 这里，不管哪一步有error，最终都是返回false
end:
if (sdltexture_ != nullptr) {
SDL_DestroyTexture(sdltexture_);
sdltexture_ = nullptr;
}
if (sdlrenderer_ != nullptr) {
SDL_DestroyRenderer(sdlrenderer_);
sdlrenderer_ = nullptr;
}
if (sdlwindow_ != nullptr) {
SDL_DestroyWindow(sdlwindow_);
sdlwindow_ = nullptr;
}
SDL_Quit();
return false;
}
//sdl 的整个渲染过程，我们这里的核心是调用 SDL_UpdateYUVTexture方法，或者SDL_UpdateTexture方法，线程安全的
bool XSDL::Draw(const unsigned char* data, int linesize)
{
int ret = 0;
if (data == nullptr) {
cout << "XSDL::Draw(const char* data, int linesize) error because data = nullptr";
return false;
}
if (linesize <= 0) {
cout << "XSDL::Draw(const char* data, int linesize) error because linesize = " << linesize;
return false;
}
unique_lock<mutex> sdl_lock(mtx_);
if (!sdlwindow_ || !sdltexture_ || !sdlrenderer_ || width_ <= 0 || height_ <= 0) {
cout << "draw error ";
return false;
}
if (fmt_ == XVideoView::YUV420P) {
//如果是yuv格式的，调用 SDL_UpdateYUVTexture 方法
ret = SDL_UpdateYUVTexture(sdltexture_,
nullptr,
(const Uint8*)data, //Y 分量数据指针
linesize, // Y分量每行字节数,在没有对齐问题的情况下，linesize = width_,这里传递进来的linesize应该是考虑对齐问题后的值
(const Uint8*)data + linesize * height_, // U 分量数据指针,YUV420P的存储是先将 Y分量放置完毕，才会放置U分量，因此指针指向 _yuvdata开头 + 全部Y分量的大小
linesize / 2, // U分量 每行字节数 ，这里是_picwidth / 2，是因为 YUV420P的结构体是 Y分量与CbCr分量的水平方向比例是2:1（每2列就有1组CbCr分量）；；Y分量与CbCr分量的垂直方向比例是2:1（每2行就有1组CbCr分量）；；Y分量与CbCr分量的总比例是4 : 1
((const Uint8*)data + linesize * height_) + (linesize * height_ / 4),// V 分量数据指针，这里可以理解为 指针开始的位置 + （ Y分量 + U分量的） 所有大小
linesize / 2);// V分量 每行字节数
}
else if (fmt_ == XVideoView::ARGB
|| fmt_ == XVideoView::RGBA
|| fmt_ == XVideoView::ABGR
|| fmt_ == XVideoView::BGRA
|| fmt_ == XVideoView::NV12) {
//如果是RGB格式的，调用 SDL_UpdateTexture 方法
ret = SDL_UpdateTexture(sdltexture_,
NULL,
data,
linesize //一行 y的字节数
);
}
if (ret < 0 ) {
cout << "SDL_UpdateYUVTexture or SDL_UpdateTexture error fmt_ = " << fmt_
<< " linesize = " << linesize
<< " width_ = " << width_
<< " height_ = " << height_
<< " SDL_GetError () = " << SDL_GetError();
return false;
}
ret = SDL_RenderClear(sdlrenderer_);
if (ret < 0) {
cout << "SDL_RenderClear(sdlrenderer_) error "
<< " SDL_GetError () = " << SDL_GetError();
return false;
}
SDL_Rect rect;
rect.x = 0;
rect.y = 0;
//这里 SDL_RenderCopy 第三个参数，const SDL_Rect * srcrect，意思是，你要将 texture的哪些部分拿出来显示，传递NULL，表示整个texture
//第四个参数，const SDL_Rect * dstrect，意思是：要显示的数据，应该放置在window的什么位置。
//这里第四个参数就有说头了，当我们将 widget 的大小变化的时候，希望 视频也跟着变化，因此这里要用 存放视频的lable的大小
//容错处理，实际上，在 xvideoviewrefactory的构造函数中我们 我们的设置了lable的宽和高
//那么为什么还要加这个容错处理呢？这是因为我们原先的打算就是让xsdl.cpp对 测试者（也就是 xvideoviewrefactory隐藏的）
//我们并不能保证 测试开发人员 一定会记录 labelwidth 和labelheight，因此多加了一层保护
//实现时，先要判断调用者，是否使用了 winid 去创建 sdlwindow，如果没有使用，那么就是后面两个参数都是 nullptr
if (winid_ == nullptr) {
ret = SDL_RenderCopy(sdlrenderer_, sdltexture_, nullptr, nullptr);
}
else {
if (this->lablewidth_ <= 0) {
this->lablewidth_ = width_;
}
if (this->lableheight_ <= 0) {
this->lableheight_ = height_;
}
rect.w = lablewidth_;//要显示的位置和 当前lable的宽高保持一致
rect.h = lableheight_;
//这里不能如果要随着 user 将 widget 变大变小，要弄一个数组，记录各个 widget的大小，这里只是简单的用 整个texture（第三个参数），填充整个 sdlrenderer（第四个参数）
//ret = SDL_RenderCopy(sdlrenderer_, sdltexture_, NULL, &rect);
ret = SDL_RenderCopy(sdlrenderer_, sdltexture_, NULL, nullptr);
}
if (ret < 0) {
cout << "SDL_RenderCopy(sdlrenderer_, sdltexture_, NULL, &rect) "
<< " SDL_GetError () = " << SDL_GetError();
return false;
}
SDL_RenderPresent(sdlrenderer_);
return true;
}
void XSDL::Close() {
//确保线程安全
unique_lock<mutex> sdl_lock(mtx_);
if (sdltexture_ != nullptr) {
SDL_DestroyTexture(sdltexture_);
sdltexture_ = nullptr;
}
if (sdlrenderer_ != nullptr) {
SDL_DestroyRenderer(sdlrenderer_);
sdlrenderer_ = nullptr;
}
if (sdlwindow_ != nullptr) {
SDL_DestroyWindow(sdlwindow_);
sdlwindow_ = nullptr;
}
}
bool XSDL::IsExit() {
SDL_Event ev;
//每次等待1ms，如果没有 quit事件发生，就返回false，有quit事件发生，就返回true
SDL_WaitEventTimeout(&ev, 1);
if (ev.type == SDL_QUIT) {
return true;
}
return false;
}
bool XSDL::Draw(
const unsigned char* y, int y_pitch,
const unsigned char* u, int u_pitch,
const unsigned char* v, int v_pitch) {
//参数检查
if (!y || !u || !v) {
cout <<"func draw yuv error because (!y || !u || !v) ";
//return false;
}
//qDebug() << "y_pitch = " << y_pitch << " u_pitch = " << u_pitch << " v_pitch = " << v_pitch;
unique_lock<mutex> sdl_lock(mtx_);
if (!sdlwindow_ || !sdltexture_ || !sdlrenderer_ || width_ <= 0 || height_ <= 0) {
cout << "draw error ";
return false;
}
//复制内存到显显存
cout << "_fmt = " << fmt_ << endl;
auto ret = SDL_UpdateYUVTexture(sdltexture_,
nullptr,
y, y_pitch,
u, u_pitch,
v, v_pitch);
if (ret != 0)
{
cout << "Draw SDL_UpdateYUVTexture error y_pitch = " << y_pitch
<< " u_pitch = " << u_pitch
<< " v_pitch = " << v_pitch
<< " "
<< SDL_GetError()
<< endl;
return false;
}
//清空屏幕
ret = SDL_RenderClear(sdlrenderer_);
if (ret < 0) {
cout << "Draw SDL_RenderClear(sdlrenderer_) error "
<< " SDL_GetError () = " << SDL_GetError();
return false;
}
SDL_Rect rect;
rect.x = 0;
rect.y = 0;
//这里 SDL_RenderCopy 第三个参数，const SDL_Rect * srcrect，意思是，你要将 texture的哪些部分拿出来显示，传递NULL，表示整个texture
//第四个参数，const SDL_Rect * dstrect，意思是：要显示的数据，应该放置在window的什么位置。
//这里第四个参数就有说头了，当我们将 widget 的大小变化的时候，希望 视频也跟着变化，因此这里要用 存放视频的lable的大小
//容错处理，实际上，在 xvideoviewrefactory的构造函数中我们 我们的设置了lable的宽和高
//那么为什么还要加这个容错处理呢？这是因为我们原先的打算就是让xsdl.cpp对 测试者（也就是 xvideoviewrefactory隐藏的）
//我们并不能保证 测试开发人员 一定会记录 labelwidth 和labelheight，因此多加了一层保护
//实现时，先要判断调用者，是否使用了 winid 去创建 sdlwindow，如果没有使用，那么就是后面两个参数都是 nullptr
if (winid_ == nullptr) {
ret = SDL_RenderCopy(sdlrenderer_, sdltexture_, nullptr, nullptr);
}
else {
if (this->lablewidth_ <= 0) {
this->lablewidth_ = width_;
}
if (this->lableheight_ <= 0) {
this->lableheight_ = height_;
}
rect.w = lablewidth_;//要显示的位置和 当前lable的宽高保持一致
rect.h = lableheight_;
//这里 如果要跟随者 user 将界面变大变小 实现widgetUI 也跟着变化，那么需要弄多个数组，记录变大变小后的 size
//ret = SDL_RenderCopy(sdlrenderer_, sdltexture_, nullptr, &rect);
ret = SDL_RenderCopy(sdlrenderer_, sdltexture_, nullptr, nullptr);
}
if (ret < 0) {
cout << "Draw SDL_RenderCopy(sdlrenderer_, sdltexture_, NULL, &rect) "
<< " SDL_GetError () = " << SDL_GetError();
return false;
}
SDL_RenderPresent(sdlrenderer_);
return true;
}myutils.h
#pragma once
#include <ctime>
#include <iostream>
#include <thread>
void MSleep(unsigned int ms);
//获取当前时间戳 毫秒
long long NowMs();
myutils.cpp
#include "myutils.h";
using namespace std;
void MSleep(unsigned int ms)
{
auto beg = clock();
for (int i = 0; i < ms; i++)
{
this_thread::sleep_for(1ms);
if ((clock() - beg) / (CLOCKS_PER_SEC / 1000) >= ms)
break;
}
}
// clock()函数的原型是clock_t clock(void);，
// 它返回一个clock_t类型的值，表示程序从启动到函数调用时消耗的CPU时间，单位是时钟周期数。
// 这个值并不直接代表实际的时间单位（如秒或毫秒），需要通过CLOCKS_PER_SEC进行转换
//对于 CLOCKS_PER_SEC，在windows上是1000(表示的是毫秒)，在linux上是 1000000（表示的是微秒）
long long NowMs()
{
return clock() / (CLOCKS_PER_SEC / 1000);
}118ParseH264ToAVpacketToAVFrameThoughHwDeviceSimple.cpp
// 117ParseH264ToAVpacketToAVFrameAndUseSDLShowAVFrame.cpp
// 1. 从h264 裸流中 通过ffmpeg方法 中获得 avpacket
// 2. 将获得的avpacket 转换成 avframe
// 3. 将avframe存储成 xxx.yuv file
// 4. 将avframe 通过sdl 播放出来
//
#include <iostream>
#include <fstream>
using namespace std;
#include "xsdl.h"
#include "myutils.h"
extern "C" {
#include "libavcodec/avcodec.h"
#include "libavutil/error.h"
}
#define readfilebufsize 4096 //从h264文件中每次读取的最大字节数
#undef main
int main()
{
int avframenumber = 0;
///加入xvideoview 相关。
XVideoView* xvideoview = XVideoView::create();
bool is_init_win = false;// xvideoview的init只做一次
//测试一下多线程对于解码的影响，在解码的开始记录时间，然后计算一秒中，解码了多少次
long long starttime = NowMs();//测试一下多线程对于解码的影响，
int xjiemacount = 0;//测试一下多线程对于解码的影响，
int ret = 0;
//0.要读取的文件
//ifstream readifstream("./118/400_300_25.h264", ios_base::binary);
ifstream readifstream("./118/test.h264", ios_base::binary);
//ofstream writefstream("./118/400_300_25ruanjiema_yuv420p.yuv", ios_base::binary);
ofstream writefstream("./118/400_300_25yingjiema_nv12.yuv", ios_base::binary);
if (readifstream.is_open() == false) {
cout << "open read file error" << endl;
return -1;
}
if (writefstream.is_open() == false) {
cout << "open write file error" << endl;
return -1;
}
//1.创建一个 对应解析器上下文 - AVCodecParserContext
int codec_id = AV_CODEC_ID_H264;
AVCodecParserContext* avcodecParseContext = av_parser_init(codec_id);
//2.创建解码器 和 解码器上下文。
AVCodec* avcodec = avcodec_find_decoder((enum AVCodecID)codec_id);
AVCodecContext* avcodecContext = avcodec_alloc_context3(avcodec);
avcodecContext->gop_size = 25;
avcodecContext->max_b_frames = 0; //让 b 帧的数量变成0，也就是不要b帧。可以不设置
avcodecContext->thread_count = 16;//测试开启多线程下，一秒中解析多少次。
//10. 硬解码相关
AVBufferRef* hwbuffer = nullptr;//硬加码上下文
ret = av_hwdevice_ctx_create(&hwbuffer, AVHWDeviceType::AV_HWDEVICE_TYPE_DXVA2, nullptr, nullptr, 0);
avcodecContext->hw_device_ctx = av_buffer_ref(hwbuffer);
av_buffer_unref(&hwbuffer);//顺手就将 hwbuffer 清理了。
//3.打开编码器
ret = avcodec_open2(avcodecContext, nullptr, nullptr);
if (ret != 0) {
cout << "func avcodec_open2() fail" << endl;
return -2;
}
//4.创建要读取的数据的缓存
uint8_t readfilebuf[readfilebufsize + AV_INPUT_BUFFER_PADDING_SIZE] = { 0 };
cout << "readfilebuf sizeof(readbuf) = " << sizeof(readfilebuf) << endl; // 结果是4,测试sizeof(指针大小用的，和本代码无关)
//5.1创建avpakcet，目的是 通过av_parser_parse2方法 ，从解码器中 给avpacket的data 和size赋值.
AVPacket* avpacket = av_packet_alloc();
//5.1创建avframe ，目的是 通过解码器从 avpacket中获得avframe ，注意这里我们并没有设置任何的avframe的分辨率，格式等信息
AVFrame* avframe = av_frame_alloc();
//10 硬编码相关。如果硬编码开启的，
// 那么 ，我们 从avcodecContext 获得的avframe 是NV12格式的，
// 我们 定义的这个 hw_avframe 用于在硬编码阶段 通过avcodec_receive_frame解析到的avframe
//int avcodec_receive_frame(AVCodecContext *avctx, AVFrame *hw_avframe);
AVFrame* hw_avframe = av_frame_alloc();
//6.我们这里为了看一下使用的CPU 和 GPU 的使用情况，需要用一个比较大的文件，或者循环的解析这个文件。
//这里使用循环解析的方法，那么这里最好的方案是知道文件的大小，如果每次读取的数据之和 和 文件大小一样了，则需要gseek 到文件开始文件，重新读取
//readifstream.seekg(0, std::ios::end); // 指针移至末尾
//std::streampos fileallsize = readifstream.tellg(); // C++中tellg()是输入流文件定位函数，主要用于获取当前输入流指针的位置，由于在前面，我们是从文件开头位置 移动到 末尾，因此通过tellg() 就能获得文件的大小
//cout << "fileallsize = " << fileallsize << endl; //单位是字节。 这个可以通过每次read 后，得到的gcount 相加，和 fileallsize 的值 比较，判断是否读取到了文件结尾
//readifstream.seekg(0, std::ios::beg); // 重置指针到开头
//6. 开始读取文件直到文件读取完成,这里为了测试，要写一个循环，让一直读取h264文件
while (true) {
readifstream.read((char*)readfilebuf, readfilebufsize);
if (readifstream.bad() == true) {
cout << "read file bad" << endl;
break;
}
int realfilebufreadcount = readifstream.gcount(); // gcount() 返回最后一次非格式化输入操作（如 read()、get()、getline()）实际读取的字符数（字节数）
if (realfilebufreadcount <= 0) { //如果读取的数据是<=0的，说明整个h264文件已经读取完成了，或者读取h264文件的时候出现了错误了，那么就要直接退出
cout << "read file break count = " << realfilebufreadcount << endl;
//添加循环用的。先需要调用 clear()函数，通过以 state 的值赋值，设置流错误状态标志。默认赋值 std::ios_base::goodbit ，它拥有的效果为清除所有错误状态标志。
//void clear( std::ios_base::iostate state = std::ios_base::goodbit );
//readifstream.clear();
这时候将 readifstream转到 文件开头
//readifstream.seekg(0, std::ios::beg);
//continue; //为了循环 continue;
break;//如果不循环，则这里要break;
}
//到这里说明读取到了 realbufreadcount 个字节的数据
cout << "realfilebufreadcount = " << realfilebufreadcount << endl;
//7. 根据读取到的字节，解析这段字节，解析出来avpacket.
//我们知道当 h264 数据是 大于 4096字节时，第一次读取的一定是4096 个字节。而从4096中肯定是能解析出来很多个avpacket的
//而解析的方法是使用 av_parser_parse2方法，av_parser_parse2方法的返回值是已经解析了多少个字节。
//因此这里要弄一个循环，让 realfilebufreadcount = （从文件读取到的 realfilebufreadcount字节） - （每次av_parser_parse2方法解析过的字节）
//如果 realbufreadcount 大于0，就可以继续解析，如果
uint8_t* tempreadfilebuf = readfilebuf;//让 tempreadfilebuf 指向 readfilebuf的指针。这里为什么不直接用readfilebuf呢？从功能实现上直接用buf也是可以的，但是这是C语言的基本功，尽量不要用原始指针。而是找一个复制的指针。
while (realfilebufreadcount > 0) {
int parsebufsize = av_parser_parse2(
avcodecParseContext,
avcodecContext,
&avpacket->data,
&avpacket->size,
tempreadfilebuf,
realfilebufreadcount,
0, 0, 0);
realfilebufreadcount = realfilebufreadcount - parsebufsize;
tempreadfilebuf = tempreadfilebuf + parsebufsize;
//这时候还要判断是否packet的size是大于0的，说明是正常截取了一段avpacket数据，因为av_parser_parse2方法即使分析据，也并不能保证真正的解析到 avpacket
if (avpacket->size > 0) {
cout << "avpacket->size = " << avpacket->size << endl;
// 如果avpacket 的size 大于0，说明已经有了avpacket了，也就是说，到这里，已经对h264进行了分离，得到了avpacket
// 那么下来，我们就需要将 对avpacket进行处理,在最后，记得调用av_packet_unref(avpacket);
// 8. 将avpacket发送给 avcodecContext
ret = avcodec_send_packet(avcodecContext, avpacket);
if (ret < 0) {
//已发送空包（pkt=NULL）触发编解码器刷新，且后续无新数据可处理（流结束标志）。
//说明 tempreadfilebuf 中的数据已经读取完成了，那么要continue 还是break呢？
//这里应该是continue比较合理，就是我们依赖 将 tempreadfilebuf 读取完成，跳出循环的条件应该是 realfilebufreadcount > 0
cout << "avcodec_send_packet return error " << endl;
break;;
}
if (ret == 0) {
// FFmpeg3 版本后解码接口改成了avcodec_send_packet和avcodec_receive_frame，这两个接口需要配合使用。
// 当发送一个packet后，可能需要多次调用avcodec_receive_frame来获取所有解码后的帧，尤其是当解码器内部有缓存时。
while (true) {
// 9.正确的发送数据到 解码器了，那么就通过 avcodec_receive_frame 中得到avframe，这里还是写一个循环
if (avcodecContext->hw_device_ctx != nullptr) {
//开启了硬件加速，那么将解析的数据放在 hw_avframe 中，
// hw_avframe 的 数据格式为 AV_PIX_FMT_DXVA2_VLD。
// 我们需要将hw_avframe AV_PIX_FMT_DXVA2_VLD格式的数据 转换到 avframe 中
ret = avcodec_receive_frame(avcodecContext, hw_avframe);
if (ret < 0) {
cout << "hw device func avcodec_receive_frame error" << endl;
break;
}
if (ret == 0) {
//将hw_avframe的数据转到 avframe
cout << "hw device hw_avframe->format = " << hw_avframe->format << endl;
int ret_av_hwframe_transfer_data = av_hwframe_transfer_data(avframe, hw_avframe, 0);
if (ret_av_hwframe_transfer_data < 0) {
cout << "hw device func av_hwframe_transfer_data error" << endl;
break;
}
if (ret_av_hwframe_transfer_data == 0) {
//得到正常的 avframe
//1.存储数据。
//存储 AV_PIX_FMT_NV12 格式的。
//那么就要明白 AV_PIX_FMT_NV12 格式是啥样子的，才好存储。
//AV_PIX_FMT_NV12 格式参考 ： https://www.cnblogs.com/mjios/p/14686970.html
// Y Y Y Y
// Y Y Y Y
// U V U V
if (avframe->linesize[0] == avframe->width) {
//没有字节对齐问题
writefstream.write((char*)avframe->data[0], avframe->linesize[0] * avframe->height);
writefstream.write((char*)avframe->data[1], avframe->linesize[1] * avframe->height / 2);
}
else {
//有字节对齐问题时候的处理
for (int j = 0; j < avframe->height; j++) {
writefstream.write((char*)(avframe->data[0] + j * avframe->linesize[0]), avframe->width);
}
for (int j = 0; j < avframe->height / 2; j++) {
writefstream.write((char*)(avframe->data[1] + j * avframe->linesize[1]), avframe->width);
}
}
}
}
}
else {
//没有开启硬件加速
ret = avcodec_receive_frame(avcodecContext, avframe);
if (ret < 0) {
cout << "software func avcodec_receive_frame error" << endl;
break;
}
if (ret == 0) {
//1.存储数据
if (avframe->linesize[0] == avframe->width) {
//没有字节对齐问题
writefstream.write((char*)avframe->data[0], avframe->linesize[0] * avframe->height);
writefstream.write((char*)avframe->data[1], avframe->linesize[1] * avframe->height / 2);
writefstream.write((char*)avframe->data[2], avframe->linesize[2] * avframe->height / 2);
}
else {
//有字节对齐问题时候的处理
// 先写完Y，再写U，再写V
for (int j = 0; j < avframe->height; j++) {
writefstream.write((char*)(avframe->data[0] + j * avframe->linesize[0]), avframe->width);
}
for (int j = 0; j < avframe->height / 2; j++) {
writefstream.write((char*)(avframe->data[1] + j * avframe->linesize[1]), avframe->width / 2);
}
for (int j = 0; j < avframe->height / 2; j++) {
writefstream.write((char*)(avframe->data[2] + j * avframe->linesize[2]), avframe->width / 2);
}
}
}
}
//2.show 数据
if (!is_init_win)
{
is_init_win = true;
xvideoview->Init(avframe->width,
avframe->height,
(XVideoView::Format)avframe->format);
}
xvideoview->DrawFrame(avframe);
//3. 记录
//解码相关。计算1秒钟解码了多少次
//正常写法，但是有我们测试的视频太短了，不能说明问题
xjiemacount++;
auto cur = NowMs();
if (cur - starttime >= 1000) {
cout << "1秒钟解码了" << xjiemacount << "次" << endl;
xjiemacount = 0;
starttime = cur;
}
}
}
//这里为了安全期间，最好还是调用一下 av_packet_unref(avpacket);实际上不调用，应该也问题，除了在流媒体24小时不间断播放的情况下，avpacket的ref count 才有可能超过int的最大值
av_packet_unref(avpacket);//
}
}
//在循环的最后判断是否到了文件的最后.能走到这里的机会不多，
//我们假设 要读取的文件大小是4000字节，而我们每次读取1000个字节，那么第4次的时候，就刚好读取文件文件的结尾了，就能走到这个逻辑了
//实际上我们大多数情况下，文件的大小和 我们每次读取的字节，都不会刚好能整除的。
//这块逻辑实际上也是可以不写的，不写大不了再次读取一次，最终都是要会读取的文件的大小为0，也就是在前面根据 realfilebufreadcount <= 0 跳出循环
// 我们这里要加这个，主要是为了 循环读取这个文件。
if (readifstream.eof() == true) {
cout << "readifstream.eof() = true " << realfilebufreadcount << endl;
//添加循环用的。先需要调用 clear()函数，通过以 state 的值赋值，设置流错误状态标志。默认赋值 std::ios_base::goodbit ，它拥有的效果为清除所有错误状态标志。
//void clear( std::ios_base::iostate state = std::ios_base::goodbit );
//readifstream.clear();
这时候将 readifstream转到 文件开头
//readifstream.seekg(0, std::ios::beg);
//continue;//为了循环 continue;
break;//如果不循环，则这里要break;
}
}
//刷新缓冲
avcodec_send_packet(avcodecContext, NULL);
while (true) {
// 9.正确的发送数据到 解码器了，那么就通过 avcodec_receive_frame 中得到avframe，这里还是写一个循环
if (avcodecContext->hw_device_ctx != nullptr) {
//开启了硬件加速，那么将解析的数据放在 hw_avframe 中，
// hw_avframe 的 数据格式为 AV_PIX_FMT_DXVA2_VLD。
// 我们需要将hw_avframe AV_PIX_FMT_DXVA2_VLD格式的数据 转换到 avframe 中
ret = avcodec_receive_frame(avcodecContext, hw_avframe);
if (ret < 0) {
cout << "hw device func avcodec_receive_frame error" << endl;
break;
}
if (ret == 0) {
//将hw_avframe的数据转到 avframe
cout << "hw device hw_avframe->format = " << hw_avframe->format << endl;
int ret_av_hwframe_transfer_data = av_hwframe_transfer_data(avframe, hw_avframe, 0);
if (ret_av_hwframe_transfer_data < 0) {
cout << "hw device func av_hwframe_transfer_data error" << endl;
break;
}
if (ret_av_hwframe_transfer_data == 0) {
//得到正常的 avframe
//1.存储数据。
//存储 AV_PIX_FMT_NV12 格式的。
//那么就要明白 AV_PIX_FMT_NV12 格式是啥样子的，才好存储。
//AV_PIX_FMT_NV12 格式参考 ： https://www.cnblogs.com/mjios/p/14686970.html
// Y Y Y Y
// Y Y Y Y
// U V U V
if (avframe->linesize[0] == avframe->width) {
//没有字节对齐问题
writefstream.write((char*)avframe->data[0], avframe->linesize[0] * avframe->height);
writefstream.write((char*)avframe->data[1], avframe->linesize[1] * avframe->height / 2);
}
else {
//有字节对齐问题时候的处理
for (int j = 0; j < avframe->height; j++) {
writefstream.write((char*)(avframe->data[0] + j * avframe->linesize[0]), avframe->width);
}
for (int j = 0; j < avframe->height / 2; j++) {
writefstream.write((char*)(avframe->data[1] + j * avframe->linesize[1]), avframe->width);
}
}
}
}
}
else {
//没有开启硬件加速
ret = avcodec_receive_frame(avcodecContext, avframe);
if (ret < 0) {
cout << "software func avcodec_receive_frame error" << endl;
break;
}
if (ret == 0) {
//1.存储数据
if (avframe->linesize[0] == avframe->width) {
//没有字节对齐问题
writefstream.write((char*)avframe->data[0], avframe->linesize[0] * avframe->height);
writefstream.write((char*)avframe->data[1], avframe->linesize[1] * avframe->height / 2);
writefstream.write((char*)avframe->data[2], avframe->linesize[2] * avframe->height / 2);
}
else {
//有字节对齐问题时候的处理
// 先写完Y，再写U，再写V
for (int j = 0; j < avframe->height; j++) {
writefstream.write((char*)(avframe->data[0] + j * avframe->linesize[0]), avframe->width);
}
for (int j = 0; j < avframe->height / 2; j++) {
writefstream.write((char*)(avframe->data[1] + j * avframe->linesize[1]), avframe->width / 2);
}
for (int j = 0; j < avframe->height / 2; j++) {
writefstream.write((char*)(avframe->data[2] + j * avframe->linesize[2]), avframe->width / 2);
}
}
}
}
//2.show 数据
if (!is_init_win)
{
is_init_win = true;
xvideoview->Init(avframe->width,
avframe->height,
(XVideoView::Format)avframe->format);
}
xvideoview->DrawFrame(avframe);
}
if (hw_avframe != nullptr) {
av_frame_free(&hw_avframe);
}
if (avframe != nullptr) {
av_frame_free(&avframe);
}
if (writefstream) {
writefstream.close();
}
if (readifstream) {
readifstream.close();
}
if (avpacket != nullptr) {
av_packet_free(&avpacket);
}
if (avcodecContext != nullptr) {
avcodec_free_context(&avcodecContext);
}
if (avcodecParseContext != nullptr) {
av_parser_close(avcodecParseContext);
}
cout << " avframenumber = " << avframenumber << endl;
return 0;
}
bug fix
1. 在有字节对齐问题的时候，我们从 avframe的data 写入ofstream，将avframe 的data 写入 数组中。
从 yuv file 中读取数据到avframe 的data 中；；；将avfreame 的data 写入 yuvfile 中；；；将avfreame 的data 写入 数组中-CSDN博客
NV12
if (send_avframe->linesize[0] == send_avframe->width) {
//没有字节对齐问题
writefstream.write((char*)send_avframe->data[0], send_avframe->linesize[0] * send_avframe->height);
writefstream.write((char*)send_avframe->data[1], send_avframe->linesize[1] * send_avframe->height / 2);
}
else {
//有字节对齐问题时候的处理
for (int j = 0; j < send_avframe->height; j++) {
writefstream.write((char*)(send_avframe->data[0] + j * send_avframe->linesize[0]), send_avframe->width);
}
for (int j = 0; j < avframe->height / 2; j++) {
writefstream.write((char*)(send_avframe->data[1] + j * send_avframe->linesize[1]), send_avframe->width);
}
}yuv420p
if (send_avframe->linesize[0] == send_avframe->width) {
//没有字节对齐问题
writefstream.write((char*)send_avframe->data[0], send_avframe->linesize[0] * send_avframe->height);
writefstream.write((char*)send_avframe->data[1], send_avframe->linesize[1] * send_avframe->height / 2);
writefstream.write((char*)send_avframe->data[2], send_avframe->linesize[2] * send_avframe->height / 2);
}
else {
//有字节对齐问题时候的处理
// 先写完Y，再写U，再写V
for (int j = 0; j < send_avframe->height; j++) {
writefstream.write((char*)(send_avframe->data[0] + j * send_avframe->linesize[0]), send_avframe->width);
}
for (int j = 0; j < avframe->height / 2; j++) {
writefstream.write((char*)(send_avframe->data[1] + j * send_avframe->linesize[1]), send_avframe->width / 2);
}
for (int j = 0; j < avframe->height / 2; j++) {
writefstream.write((char*)(send_avframe->data[2] + j * send_avframe->linesize[2]), send_avframe->width / 2);
}
}从 avframe 的data 中读取数据到 数组中
NV12_data_ = new uint8_t[4096 * 2160 * 1.5];
if (frame->linesize[0] == frame->width)
{
// 如果没有字节对齐问题，直接先copy avframe->data[0];然后再copy avframe->data[1]
memcpy(NV12_data_, frame->data[0], frame->linesize[0] * frame->height); //Y
memcpy(NV12_data_ + frame->linesize[0] * frame->height, frame->data[1], frame->linesize[1] * frame->height / 2); //UV
}
else //逐行复制
{
//这里字节有对齐问题的时候，为什么要这样 copy 呢？
//而且实验测试，当 avframe是 400 * 300 时候，字节对齐有问题时候，就是用这种方法就能解决。
for (int i = 0; i < frame->height; i++) //Y
{
memcpy(NV12_data_ + i * frame->width,
frame->data[0] + i * frame->linesize[0],
frame->width
);
}
for (int i = 0; i < frame->height / 2; i++) //UV
{
auto p = NV12_data_ + frame->height * frame->width;// 移位Y
memcpy(p + i * frame->width,
frame->data[1] + i * frame->linesize[1],
frame->width
);
}
}
扫一扫
1668
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
