作为人机交互最简单的方式，通过LED灯珠将信息显示出来无疑是仪器仪表行业最常用且成本低廉的方式。

这里给大家介绍下我常用的两颗驱动芯片ET6934和DP5125D，芯片资料网上一搜一大把，找不到的小伙伴可以私信我。

首先介绍下ET6934，这是一款恒流LED驱动控制电路，内部集成MCU数字接口、数据锁存器、LED恒流驱动模块，最多可以驱动8（段）*16（位）即128个LED灯珠。内部有专门的寄存器可以控制输出电流，可以非常方便的控制LED灯的亮度。数据传输通过I2C，控制起来非常方便。这颗芯片最牛逼的地方还是在它输出的电流你设定好了他就不会变，不受点亮的LED灯数量和输入电压变化而受影响。

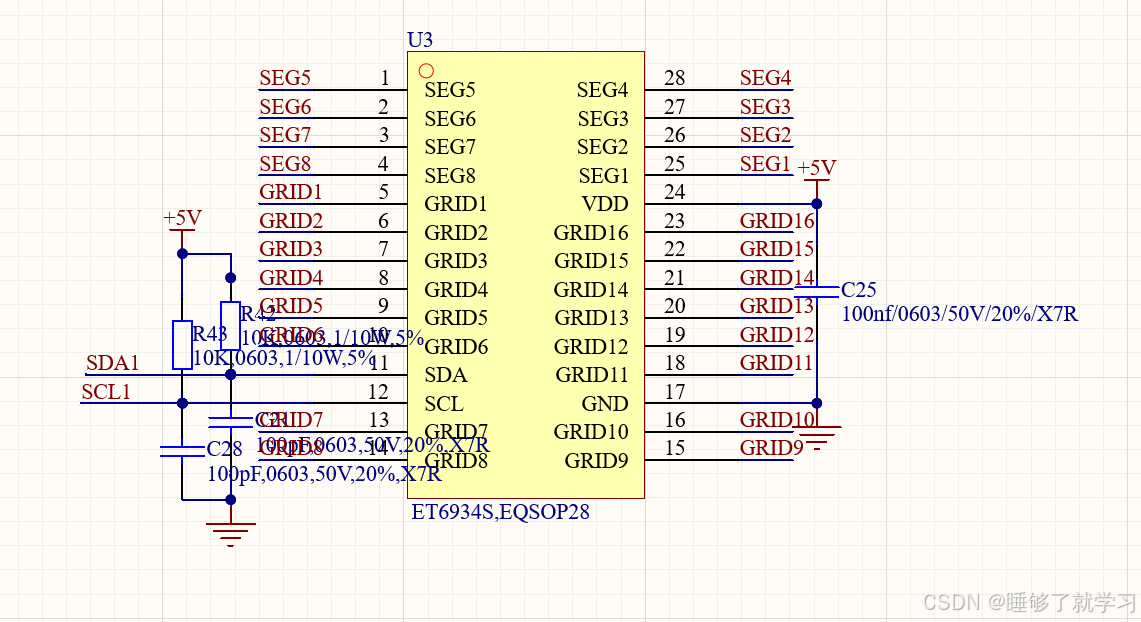

典型应用电路：

硬件连接还是很简单的，I2C总线接上拉电阻就行，下面看下程序部分。

软件模拟I2C的程序相信大家都很熟悉了，单片机入门最先接触的就是他和串口。分3个信号：

起始信号：

/*****************************************************
*函数名称：void I2cStart()
*函数功能：启动i2c
*入口参数：void
*出口参数：void
*****************************************************/
void I2cStart(void)
{
	I2C_SCL=1;	//总线空闲时，SCL,SDA为高电平
	I2C_SDA=1;
	_nop_(); 	//SCL高电平保持	4.7US，拉低SDA,产生起始信号
  _nop_();
  _nop_();
  _nop_();
	I2C_SDA=0;
	_nop_();
  _nop_();
  _nop_();
	_nop_();
  _nop_();
  _nop_();
	_nop_();
  _nop_();
  _nop_();
	_nop_();
  _nop_();
  _nop_();
	I2C_SCL=0;
  _nop_();
}

应答信号：

/*****************************************************
*函数名称：bit I2cRecAck()
*函数功能：检查应答信号
*入口参数：void
*出口参数：ask
*****************************************************/

void I2cRecAck(void)
{
	I2C_SDA=1; //主机主动释放SDA，为读ASK做准备
  P1M3 = 0x41; //SDA改为输入
	_nop_();
  _nop_();
  _nop_();
	_nop_();
  _nop_();
  _nop_();
	_nop_();
  _nop_();
  _nop_();
	_nop_();
  _nop_();
  _nop_();
	I2C_SCL=1;
	_nop_();
  _nop_();
  _nop_();
	_nop_();
  _nop_();
  _nop_();
	_nop_();
  _nop_();
  _nop_();
	_nop_();
  _nop_();
  _nop_();
	I2C_SCL=0;
  P1M3 = 0xC1; //应答结束后再将SDA改为输出
}

停止信号：

/*****************************************************
*函数名称：I2cStop(void)
*函数功能：停止I2C
*入口参数：void
*出口参数：void
*****************************************************/
void I2cStop(void)
{
	I2C_SDA=0;
	I2C_SCL=0;
  _nop_();
  _nop_();
	I2C_SCL=1;
	_nop_();
  _nop_();
  _nop_();
	_nop_();
  _nop_();
  _nop_();
	_nop_();
  _nop_();
  _nop_();
	_nop_();
  _nop_();
  _nop_();
	I2C_SDA=1;
  _nop_();
}

以上代码就是I2C通用的三种信号状态，小伙伴可以直接参考，亲测有效。接下来就是写入数据的时序的，这个时序需要看具体datasheet

/*****************************************************
*函数名称：I2cWriteByte(uchar dat)
*函数功能：写入一个字节
*入口参数：void
*出口参数：void
*****************************************************/
void I2cWriteByte(unsigned char dat)
{
	unsigned char temp;//定义一个char类型

	for(temp=0;temp<8;temp++)
	 {
		if((dat&0X80)==0)
			I2C_SDA=0;
	  else
			I2C_SDA=1;
		dat=dat<<1;
    _nop_();
		I2C_SCL=1;
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
		I2C_SCL=0;	//SCL低电平时，数据允许变化
    _nop_();
	}
}


/******************写入所有数据***********************/
void I2cWrAllData(unsigned char *p,unsigned char lengh)
{
		unsigned char i;
  	for (i=0;i<lengh;i++)	//发送最多16字节的显存数据
  	{

			I2cWriteByte(*p);        //写入数据
    	p++;
			I2cRecAck();
  	}
}



/******************写完整数据***********************/
void I2cWrStruct(unsigned char *p,unsigned char length)
{
  I2cStart();
	I2cWriteByte(device_addr);//device_addr是宏定义好的芯片地址
	I2cRecAck();
	I2cWrAllData(p,length);
	I2cStop();
}

然后我们就可以创建一个20字节长度的数组，管理这些灯珠的亮灭状态了，通常会列一个真值表方便写程序，因为6934是带锁存的，所以你要隔一段时间重新对他来赋值。

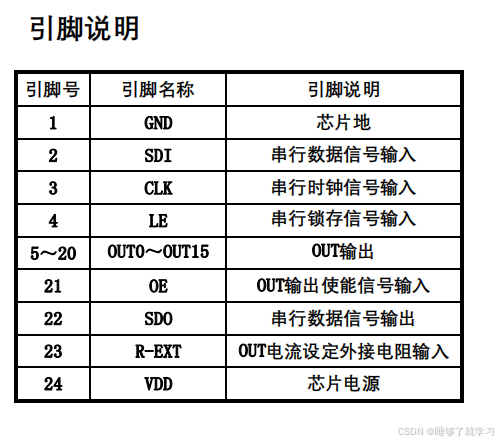

接下来看下DP5125D这颗芯片，首先还是先介绍硬件，硬件是软件的基础，一定要确保自己的硬件电路是没有问题的再写软件，不然找问题会把自己找绝望的，哪怕是一颗小小的采样电阻。细心的小伙伴会发现这个芯片没有SEG口，只有GRID口，所以还需要有个推的大电流的SEG口，下面我用一个我做过的老年代步车的项目电路来帮助大家理解。

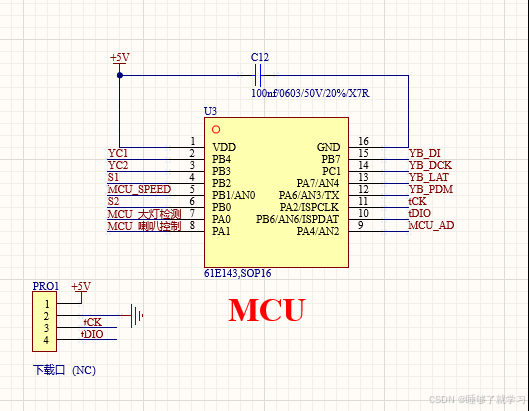

MCU电路连接：

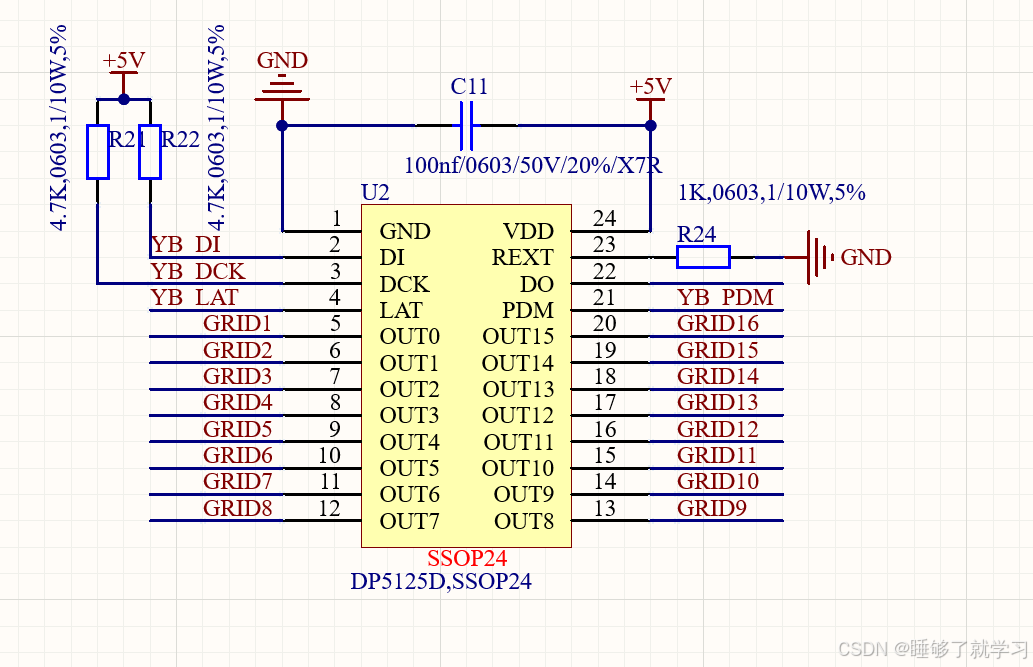

驱动芯片周边连接：

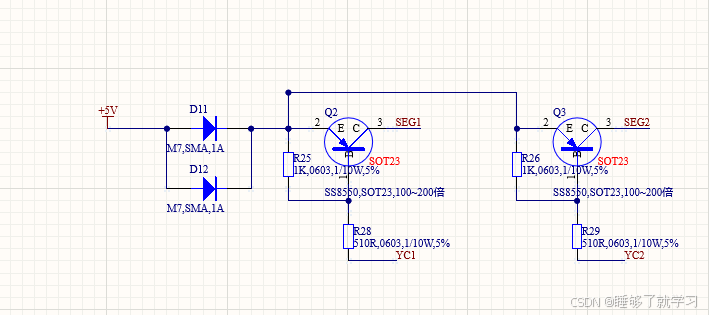

SEG口推电流电路：

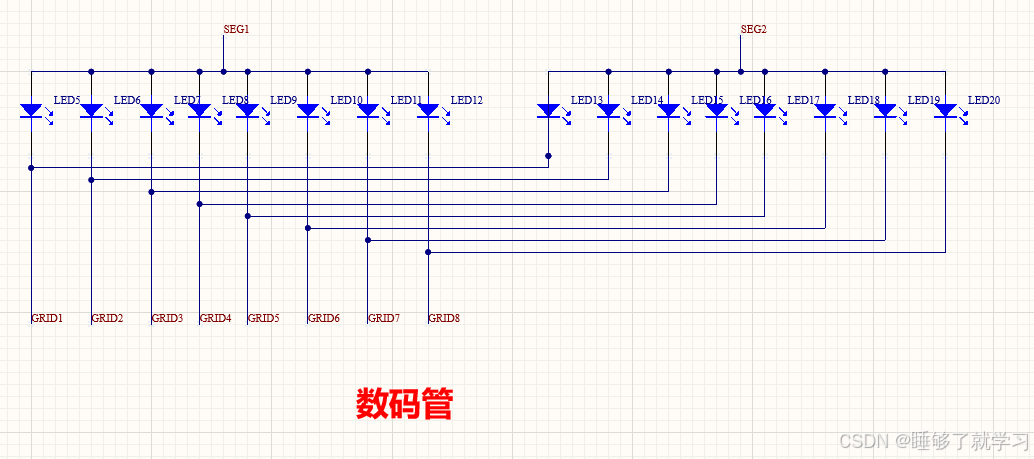

双8字数码管内部电路图

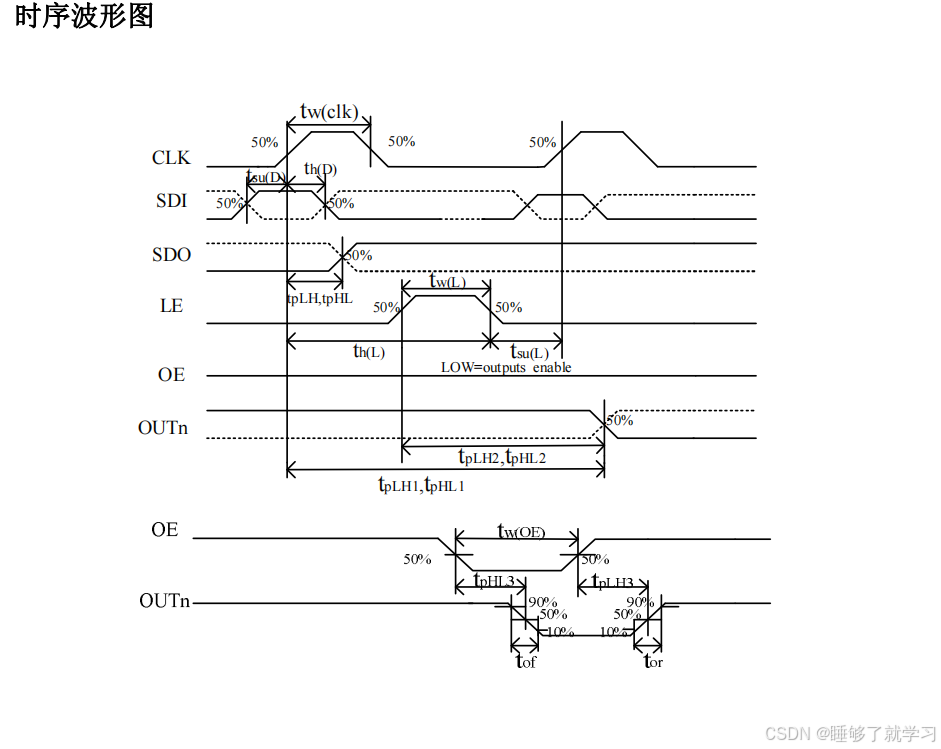

细心的小伙伴会发现这不是用I2C进行数据传输了，这就要详细的看下datasheet中的时序图：

这幅图最主要的就是数据在芯片内部是SCK上升沿进行写入

代码如下：

void write_byte(unsigned int dat)//单字节数据写入
{
	unsigned int i;
	YB_DCK = 0;
	YB_LAT = 0;
	YB_PDM = 0;
	for(i=0;i<16;i++)//最长16字节写入
	{
       if((dat &0x8000)==0)
         YB_DI =0;
         else
       YB_DI =1;
	   YB_DCK = 1;//上升沿写入
	   dat = dat<<1;
	   YB_DCK = 0;//SCK再设置为低，为下一步做准备
   }
}

void data_output(unsigned char num)//输出数据写入
{
 write_byte(SLEDDSP[num]);
 YB_LAT = 1;//串行锁存信号输入
 YB_LAT = 0;
 YB_PDM = 1;//输出使能信号输入
 YB_PDM = 0;
}

void LedScan()//LED扫描函数，此处可以修改扫描时间
{
  unsigned char i;
  YC1=1;
  YC2=1;

  if(LedReady)//ready标志位
  {
	  LedReady=0;
	  for(i=1;i<3;i++)
	  {
	    SLEDDSP[i]=LEDDSP[i];//数组
	  }
  }

  data_output(SegNumber);
  if(SegNumber==1)YC1=0;
  if(SegNumber==2)YC2=0;

  if(++SegNumber>2)
  {
     SegNumber=1;
  }

}

再在主函数里调用，LED扫描函数放在100ms周期内就100ms扫一次，我的项目是2个SEG口在扫，每1ms扫描一次，所以亮度会比较亮并且显示很丝滑。扫的SEG口越多，亮度越暗，但是此时要注意不能太长时间才进行一次LED扫描，否则显示看起来会非常的卡顿。
