基于MacOS搭建ESP8266 NodeMCU CP2102开发环境

1. 下载、安装驱动

常见的ESP8266 NodeMCU开发板有 ESP8266 NodeMCU CP2102 和 ESP8266 NodeMCU CH340 ,CP2102 和 CH340是驱动类型,就是负责和电脑传输数据的模块,这里用的板子是ESP8266 NodeMCU CP2102,所以需要安装 CP2102 驱动。

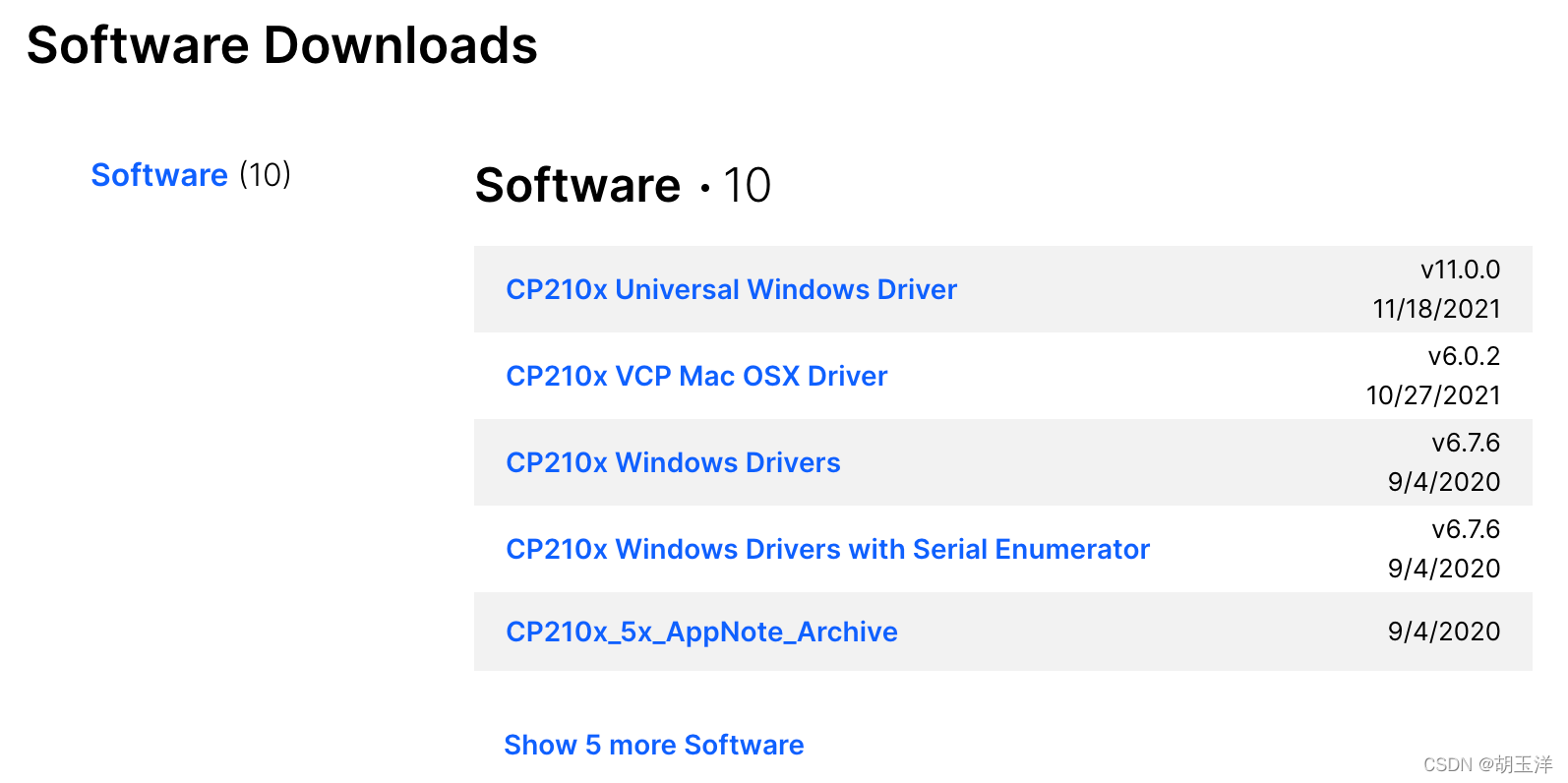

用USB连接线连接电脑和开发板,在 https://www.silabs.com/developers/usb-to-uart-bridge-vcp-drivers 或者 https://www.silabs.com/products/development-tools/software/usb-to-uart-bridge-vcp-drivers 下载驱动,选择Mac版本的驱动安装包:
在这里插入图片描述
解压、安装下载的驱动“SiLabsUSBDriverDisk.dmg”
在这里插入图片描述
PS:这里最好打开系统偏好设置-安全性与隐私-通用,安装过程可能会被系统阻止,这里要允许。

一直continue/agree,直到最后一步安装成功:
在这里插入图片描述
重启系统。

检查安装的驱动,执行 ls -l /dev/cu.* , /dev/cu.usbserial-0001 就是安装的驱动

crw-rw-rw-  1 root  wheel    9,   5  3 17 22:07 /dev/cu.Bluetooth-Incoming-Port
crw-rw-rw-  1 root  wheel    9,   9  3 18 10:37 /dev/cu.SLAB_USBtoUART
crw-rw-rw-  1 root  wheel    9,   1  3 17 22:06 /dev/cu.debug-console
crw-rw-rw-  1 root  wheel    9,   7  3 18 10:37 /dev/cu.usbserial-0001
crw-rw-rw-  1 root  wheel    9,   3  3 17 22:06 /dev/cu.wlan-debug

2. Arduino开发环境配置

这里开发环境用Arduino。

2.1. 下载、安装Arduino

在官网下载Arduino https://www.arduino.cc/en/software ,网页右边选择Mac版本:
在这里插入图片描述
解压、安装下载的Arduino安装包“Arduino.app”。

2.2. 配置Arduino

在Arduino中配置开发板管理器网址,打开【Arduino】 → 【Preference】,在附加开发板管理器网址中填入 https://arduino.esp8266.com/stable/package_esp8266com_index.json
在这里插入图片描述

安装esp8266开发板,打开【工具】 → 【开发板】 → 【开发板管理器】,搜索“esp8266”,选择版本,安装:
在这里插入图片描述

在IDE中选择对应开发板,【工具】 →【开发板】 →【NodeMCU 1.0(ESP-12E Module)】
在这里插入图片描述
在Arduino中选择端口,【工具】→【端口】→【在上面安装的CP210X驱动(/dev/cu.usbserial-0001)】
在这里插入图片描述
至此,ESP8266 NodeMCU CP2102在MacOS上的开发环境就搭建好了,Arduino中集成了很多现成的例子,找个例子随便试验一下:
在这里插入图片描述
这是个让开发板上的LED间隔1秒点亮和熄灭的例子,编译、上传到开发板,观察开发板上LED的状态。

这里我第一次编译上传的时候,看日志是编译成功了,但是上传时出错了:
在这里插入图片描述
报错【pyserial or esptool directories not found next to this upload.py tool.】,看报错内容是esptool和pyserial这两个包不存在,解决办法就是下载一个就行了:

下载 https://github.com/espressif/esptool/archive/v3.0.zip ,解压后文件夹重命名为esptool;
下载 https://github.com/pyserial/pyserial/archive/v3.4.zip ,解压后文件夹重命名为pyserial;
用下载的esptool和pyserial 放到 /Users/dannyhoo/Library/Arduino15/packages/esp8266/hardware/esp8266/2.6.3/tools目录下(2.6.3是在上面安装的esp8266开发板的版本),如果文件已存在,替换即可。

再次编译上传,上传成功,且开发板正常工作了

Executable segment sizes:
IROM   : 227612          - code in flash         (default or ICACHE_FLASH_ATTR)
IRAM   : 26768   / 32768 - code in IRAM          (ICACHE_RAM_ATTR, ISRs...)
DATA   : 1252  )         - initialized variables (global, static) in RAM/HEAP
RODATA : 672   ) / 81920 - constants             (global, static) in RAM/HEAP
BSS    : 24880 )         - zeroed variables      (global, static) in RAM/HEAP
项目使用了 256304 字节,占用了 (24%) 程序存储空间。最大为 1044464 字节。
全局变量使用了26804字节,(32%)的动态内存,余留55116字节局部变量。最大为81920字节。
esptool.py v3.0
Serial port /dev/cu.usbserial-0001
Connecting....
Chip is ESP8266EX
Features: WiFi
Crystal is 26MHz
MAC: c8:c9:a3:69:d6:6f
Uploading stub...
Running stub...
Stub running...
Configuring flash size...
Compressed 260464 bytes to 190641...
Writing at 0x00000000... (8 %)
Writing at 0x00004000... (16 %)
Writing at 0x00008000... (25 %)
Writing at 0x0000c000... (33 %)
Writing at 0x00010000... (41 %)
Writing at 0x00014000... (50 %)
Writing at 0x00018000... (58 %)
Writing at 0x0001c000... (66 %)
Writing at 0x00020000... (75 %)
Writing at 0x00024000... (83 %)
Writing at 0x00028000... (91 %)
Writing at 0x0002c000... (100 %)
Wrote 260464 bytes (190641 compressed) at 0x00000000 in 16.9 seconds (effective 123.3 kbit/s)...
Hash of data verified.

Leaving...
Hard resetting via RTS pin...


转载请注明出处——胡玉洋 《基于MacOS搭建ESP8266 NodeMCU CP2102开发环境》
