第九(平台)：Windows安装Prometheus+Grafana+Jmeter+Influxdb监控

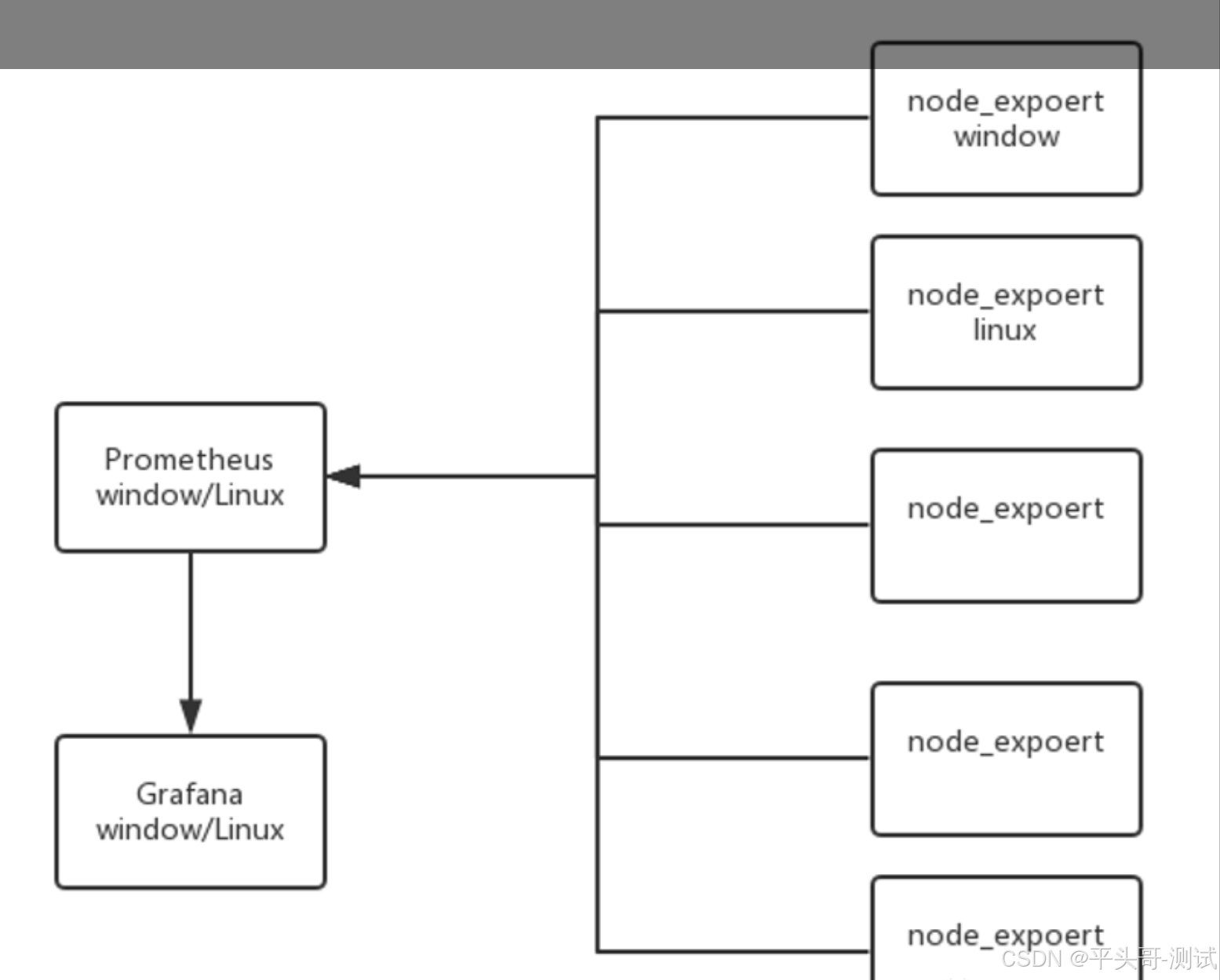

一.Prometheus介绍

1.node_expoert：被监控机器，Windows或者是Linux的系统都可以

2.Prometheus：用于监控数据收集和查询，部署在windows下和Linux下都可以

3.Grafana：Grafana服务，用于数据展示，部署在windows下和Linux下都可以

二.node_expoert：(windows)

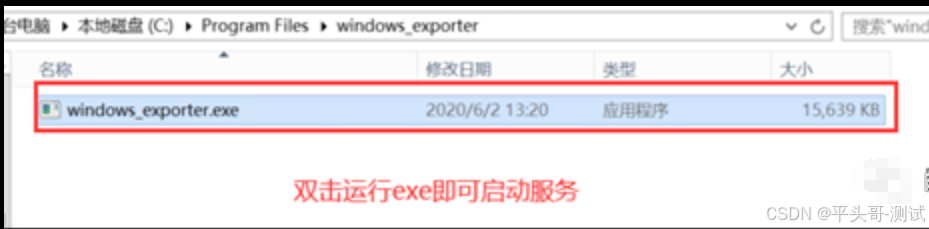

1.第一步：打开运行windows_exporter.exe

下载地址：https://share.weiyun.com/D9sdiWoC

访问此地址，即可下载稳定版本
https://github.com/prometheus-community/windows_exporter/releases

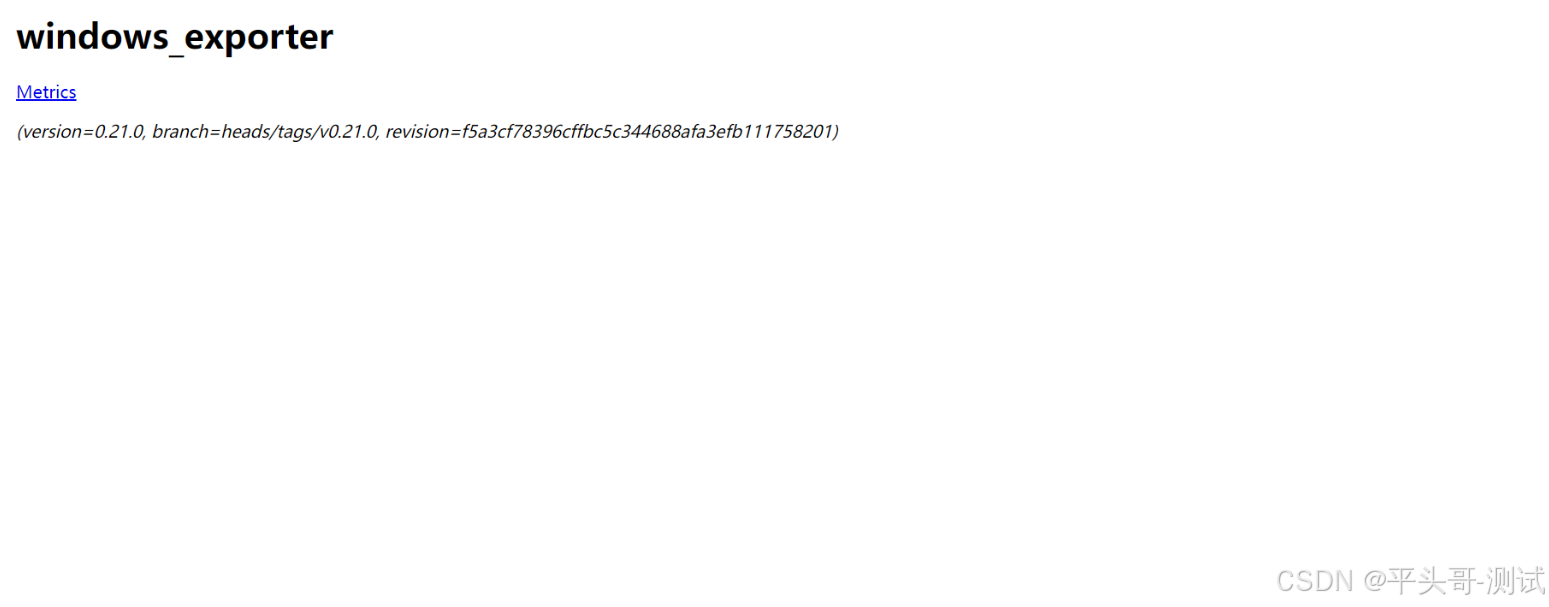

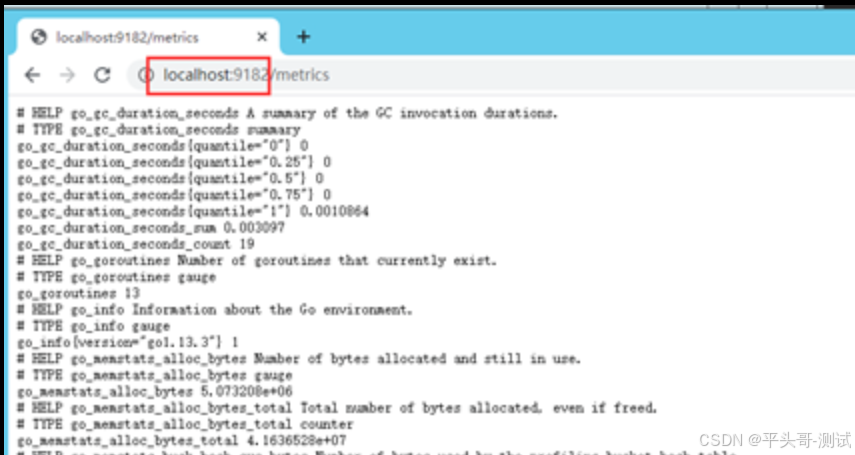

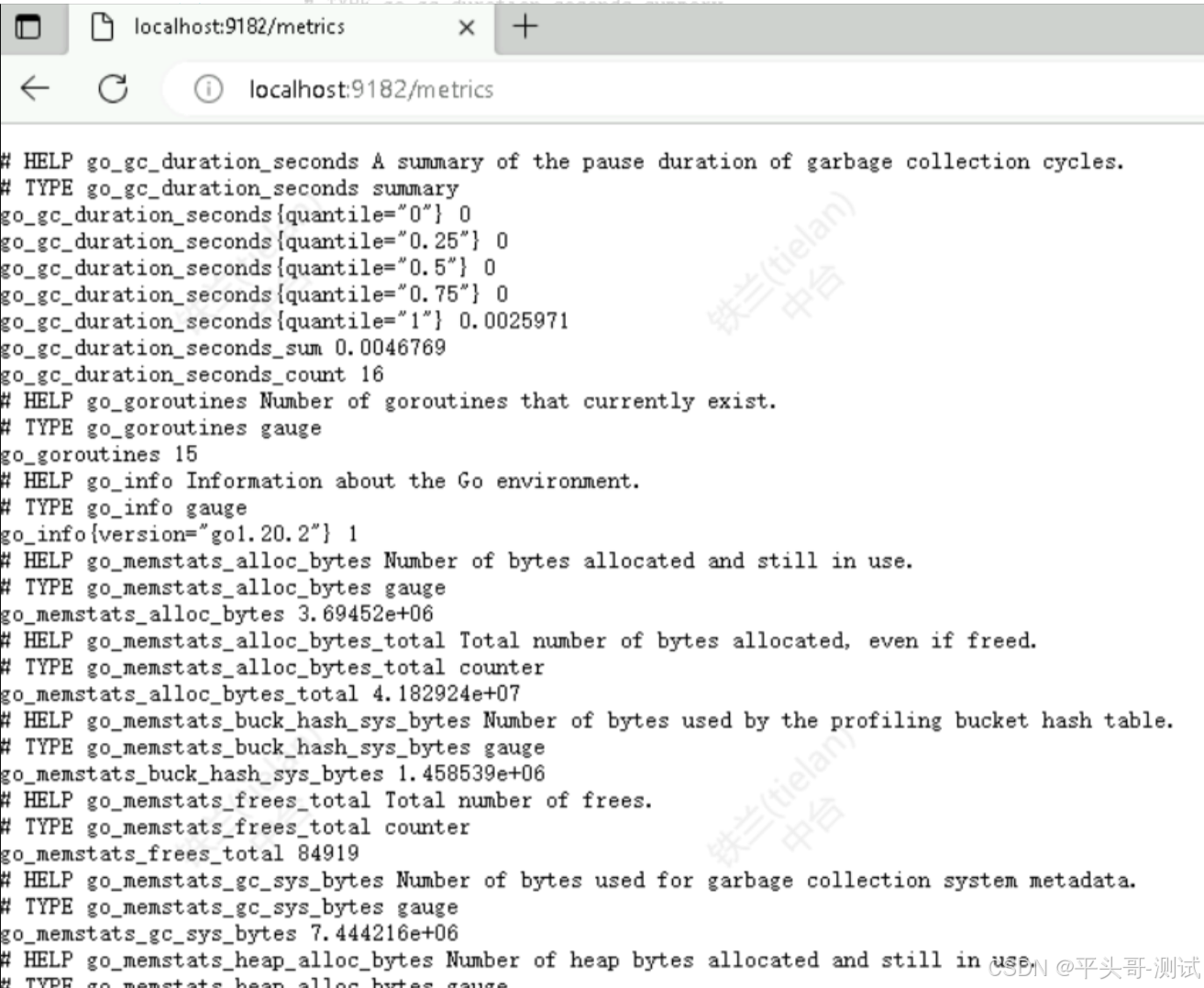

1.1.验证方法：在浏览器里面访问locahost:9182，点击Metrics，看到如下界面Windows_exporter安装成功

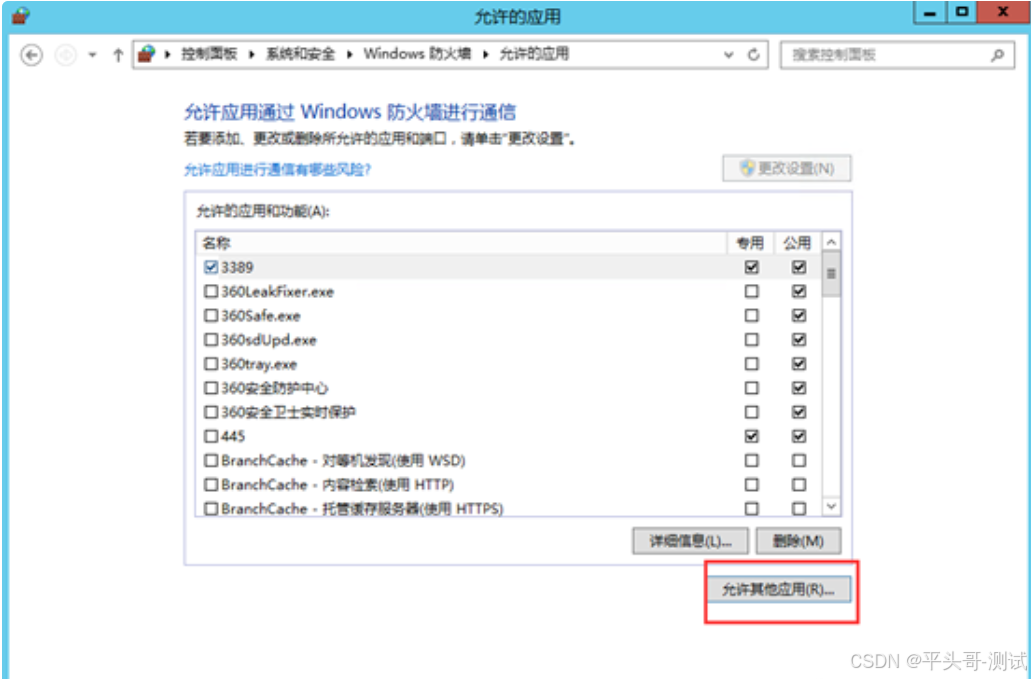

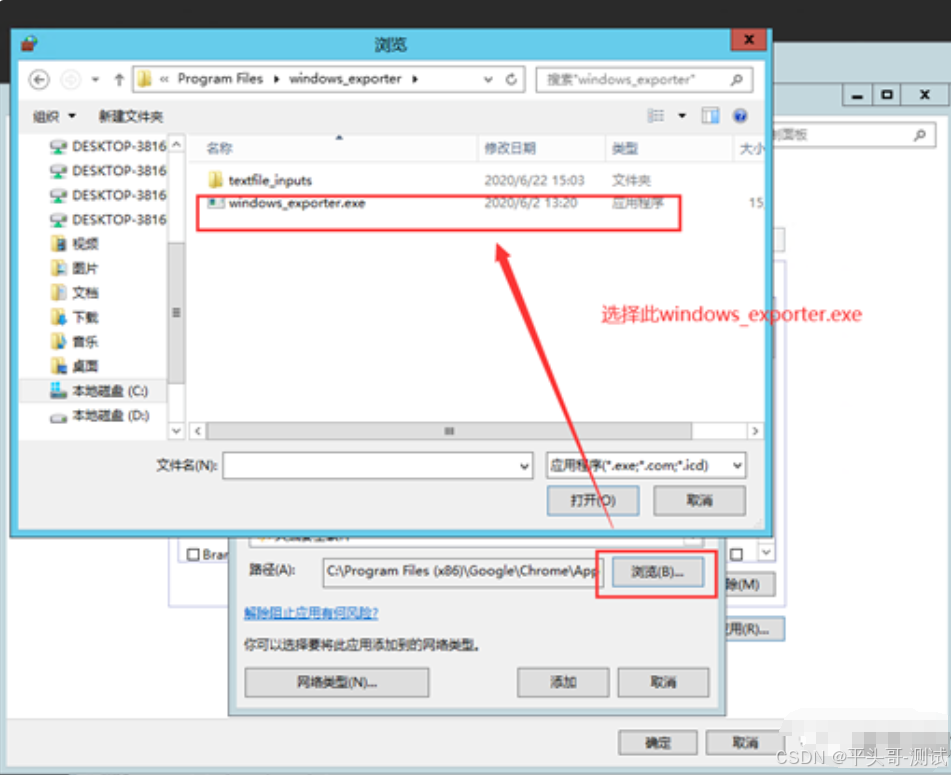

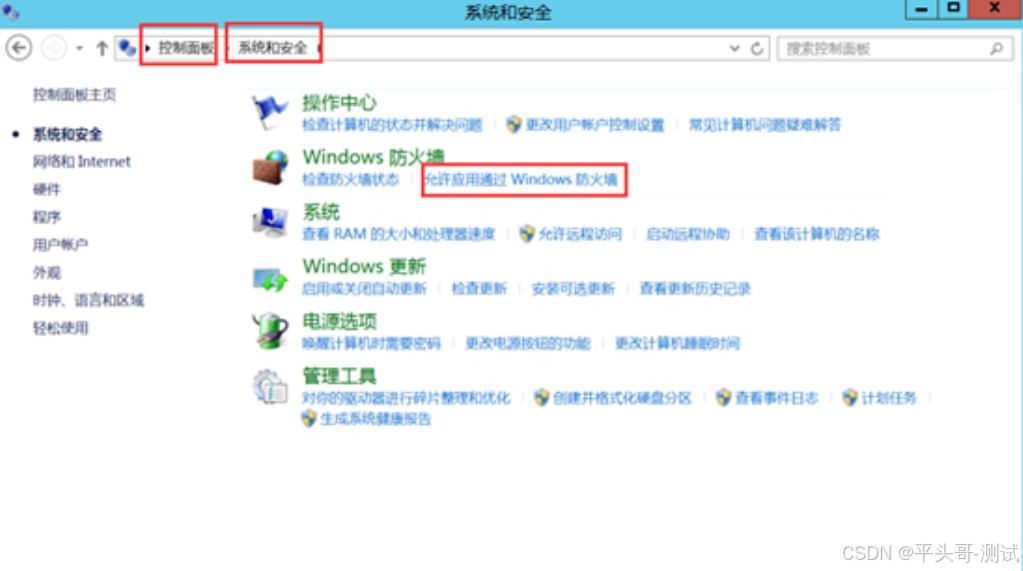

2.第二步：服务器应该都开启了防火墙，需要把使用的端口允许通过防火墙，才可以使用

3.第三步：验证在另外的机器上是否可以正常

3.1.在另外的机器上的浏览器中输入服务器的ip+9182

3.1.1.检查是否出现和第一步相同的结果

4.下载完成后，双击即可完成运行，但是这种方式需要将应用一直放置在前台运行
为以后的管理，可以将应用注册为服务项

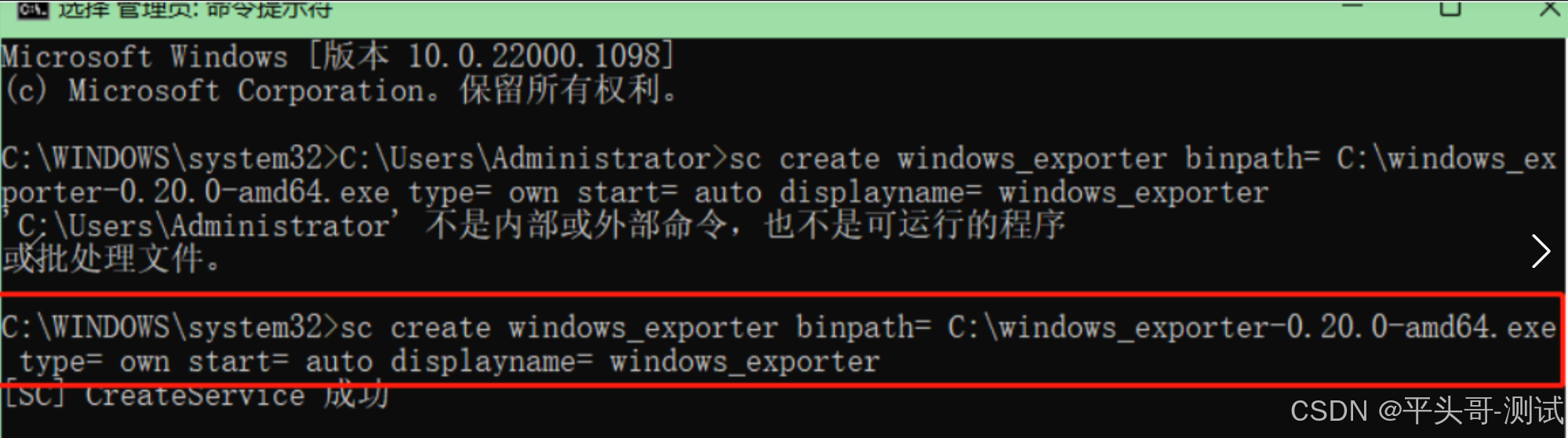

4.1.注：binpath后接的是.exe程序所在的目录及程序名称(超级管理员)

sc create windows-exporter binpath=D:\windows_exporter\windows_exporter-0.28.2-amd64.exe type=own displayname=windows-exporter

5.打开新的CMD窗口，在CMD窗口中输入services.msc即可打开Windows的服务管理窗口

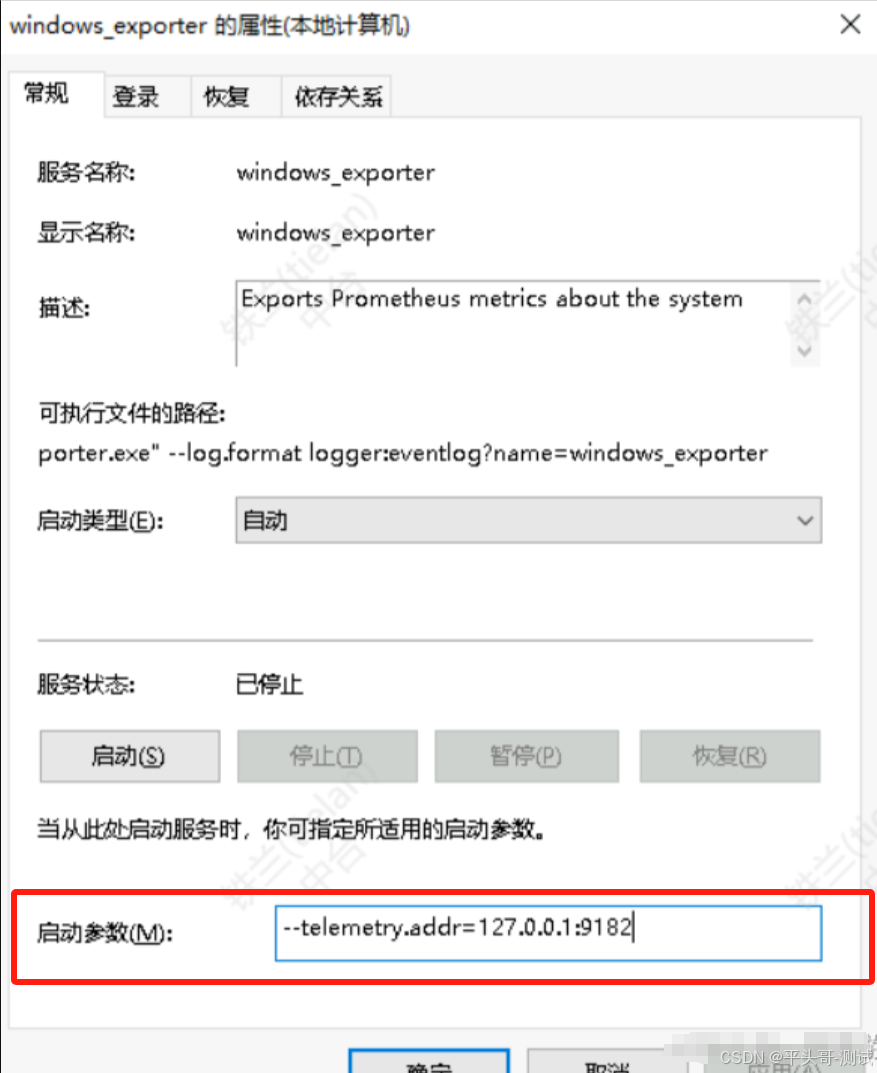

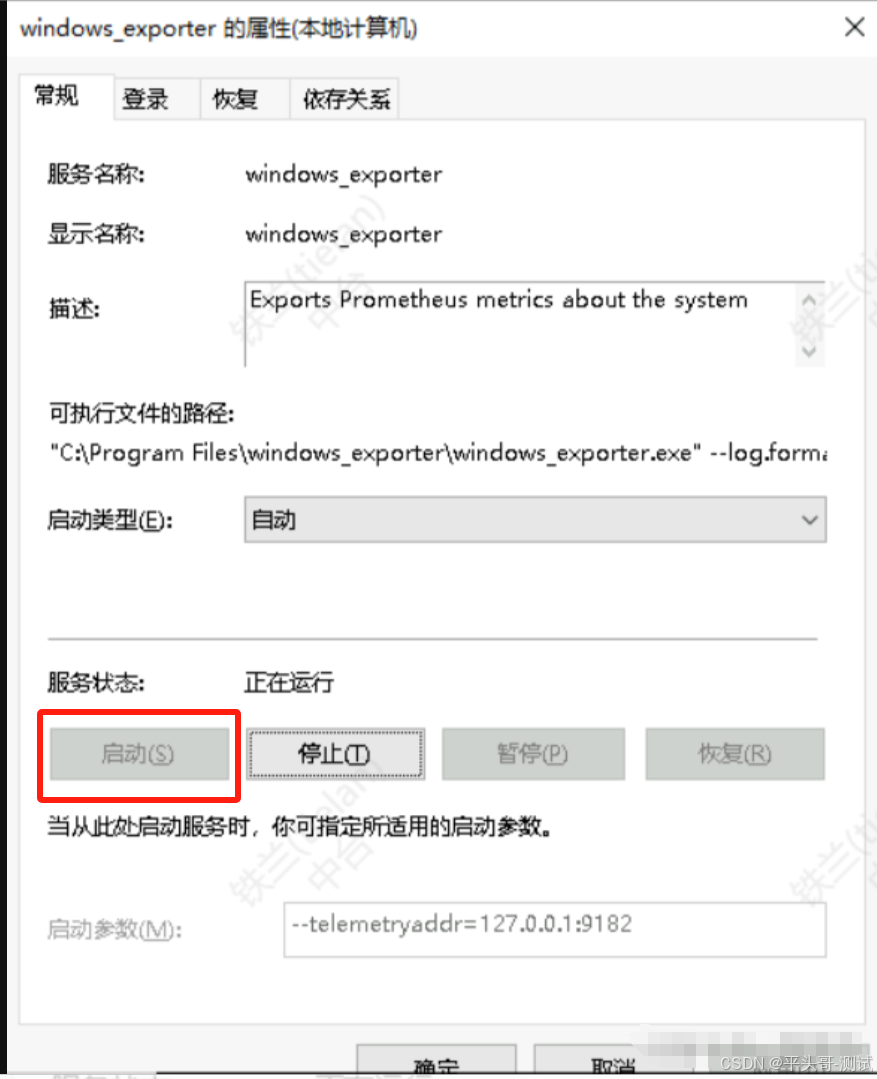

5.1.在此窗口中，找到windows_exporter服务，使用鼠标右击点击属性按钮

5.2.在启动参数中添加--telemetry.addr=0.0.0.0:9182，配置完成后，重启即可

5.4.然后启动服务

5.5.服务启动完成后，访问主机的IP+端口即可，例如：http://localhost:9182/metrics

5.6.如果想删除服务，先停止服务然后使用下面命令删除(在上面先暂停服务)

sc delete windows_exporter

三.node_expoert：(Linux，以centos7为例)

1.第一步：上传node_expoert，Windows和Linux使用到的node_expoert不一致

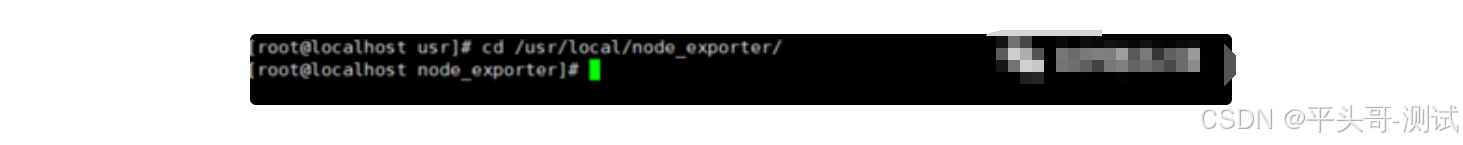

2.第二步：移动进行目录

3.第三步：后台启动
nohup /usr/local/node_exporter/node_exporter &

3.1.如果出现把输出追加到nohup.out，为正常

4.第四步：检查服务是否正常开启

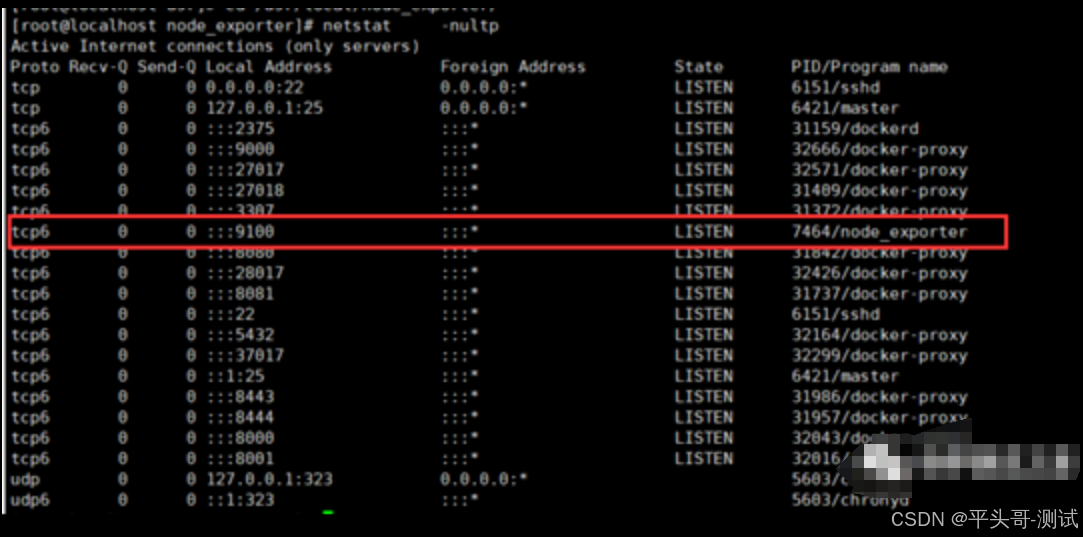

4.1.运行：netstat  -nultp

5.第四步：服务器应该都开启防火墙

5.1.在Linux下，node_expoert使用的端口为9100

5.2.先检查端口是否开启：firewall-cmd --query-port=9100/tcp

5.2.1.如果返回no，则端口未开启

5.3.开启对应端口：firewall-cmd --zone=public--add-port=9100/tcp –permanent

5.4.开启端口后需要重启一下防火墙：firewall-cmd –reload

6.第五步

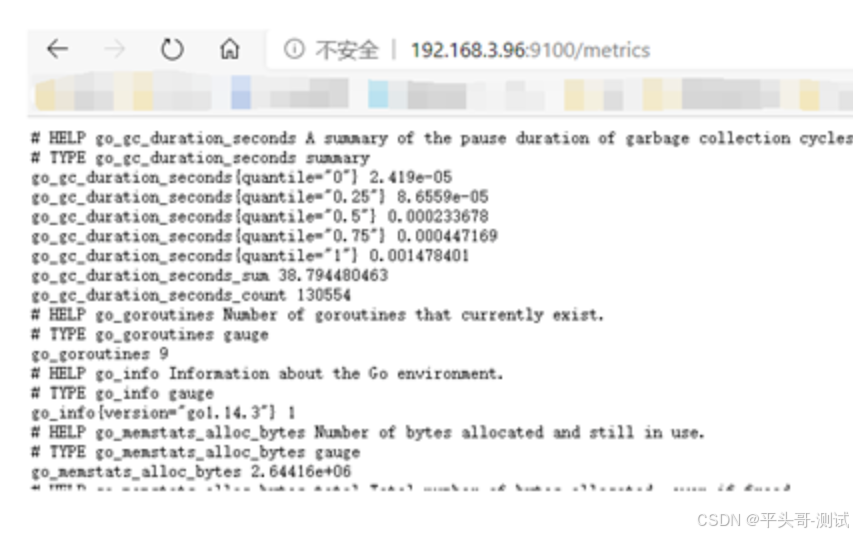

6.1.在另外的机器上访问采集地址：服务器ip:9100/metrics

6.1.1.如果出现以下内容表示成功

三.Prometheus(windows)

1.如果需要使用docker或者是Linux参考：https://testerhome.com/topics/22231

2.Prometheus下载：在官网上即可获取到最新的安装包

https://prometheus.io/download/

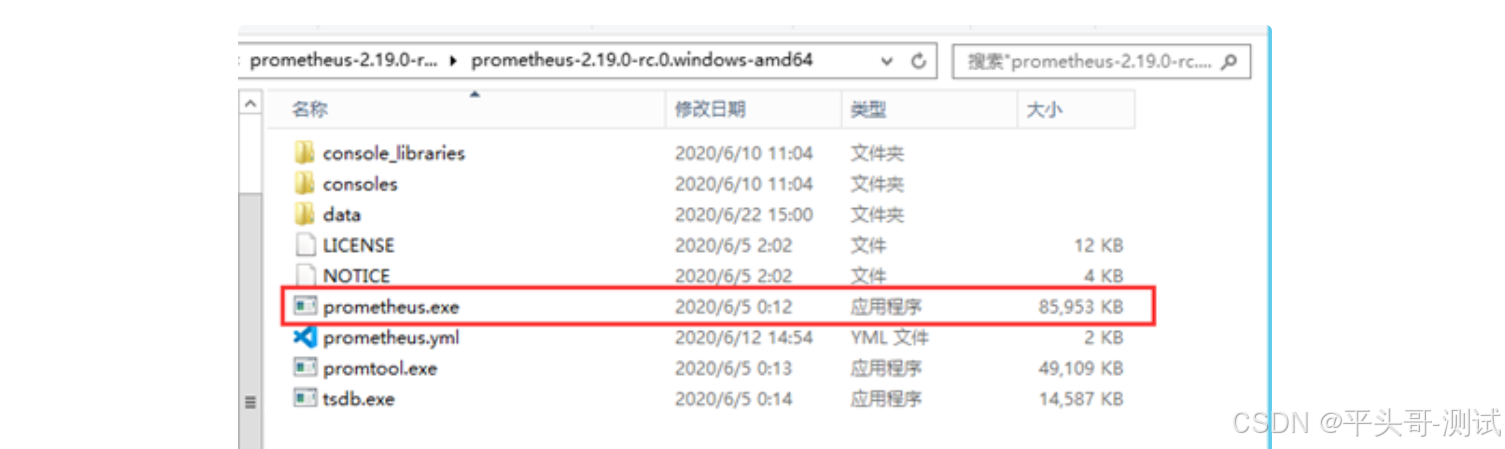

3.第一步：服务启动

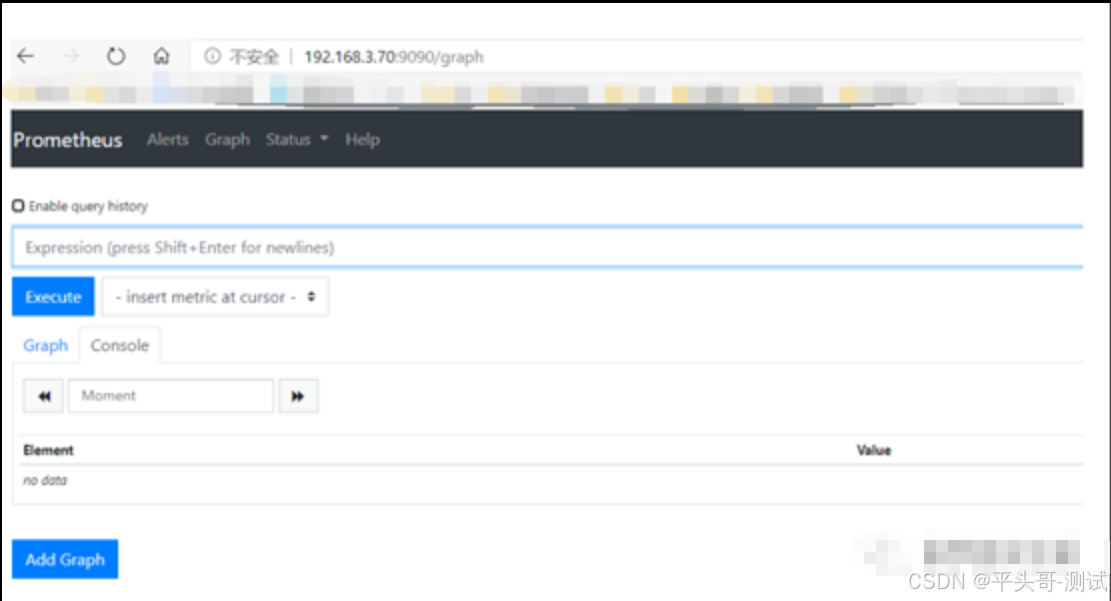

3.1.验证方法：访问服务器ip+9090，能正常访问，出现以下内容表示启动成功

4.第二步：准备node_expoert

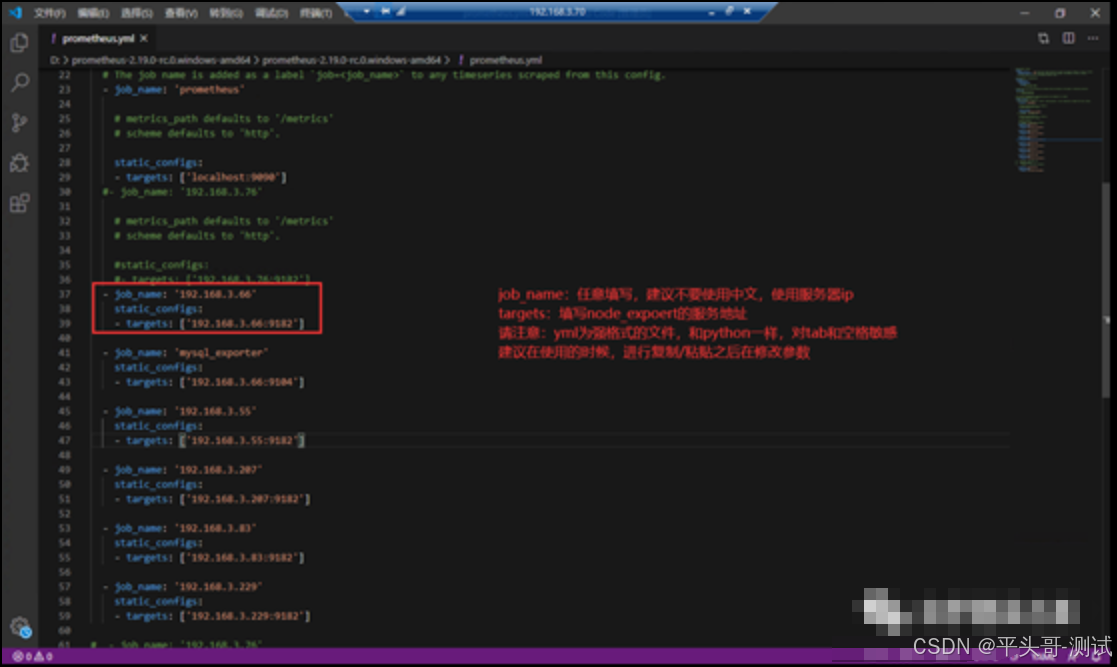

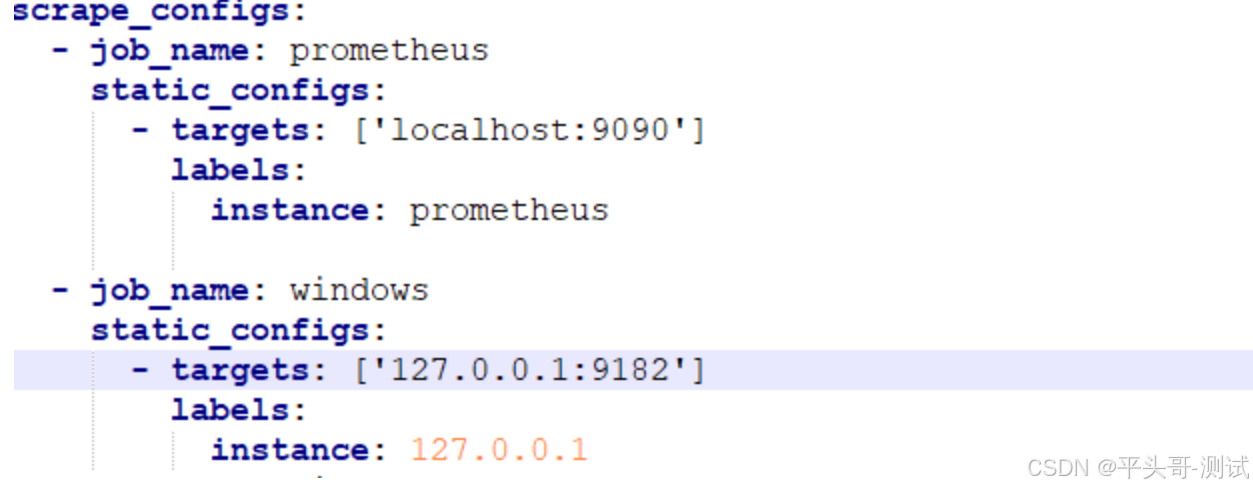

4.1.打开prometheus.yml的配置文件，在配置文件中添加新的job

  - job_name: "windwos_exporter"
    scrape_interval: 15s
    static_configs:
      - targets: ["192.168.1.100:9182"]

5.第三步：添加配置之后，重启服务重启prometheus服务

6.第四步：经过短暂的延迟之后，访问prometheus的服务地址

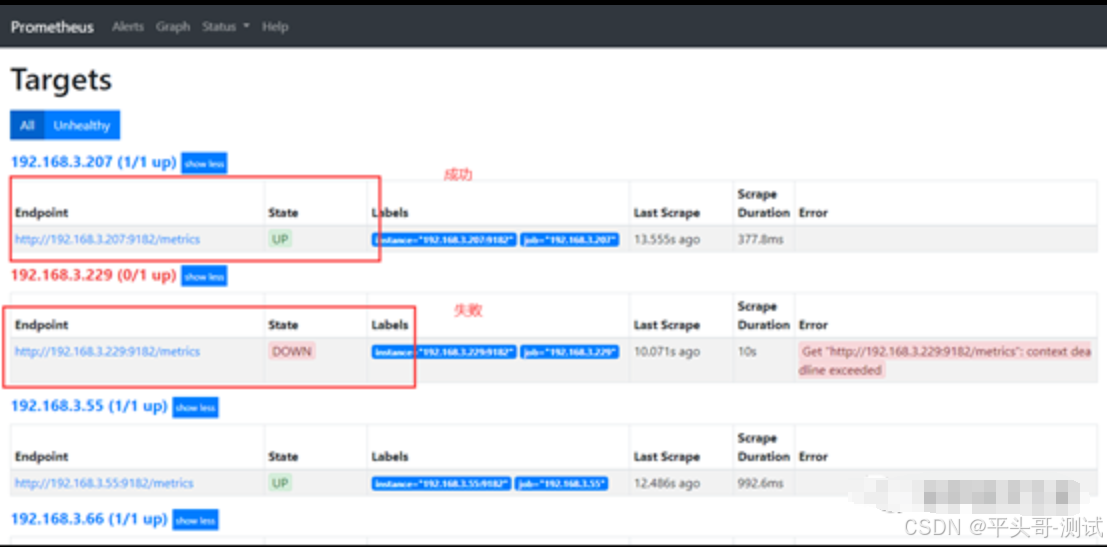

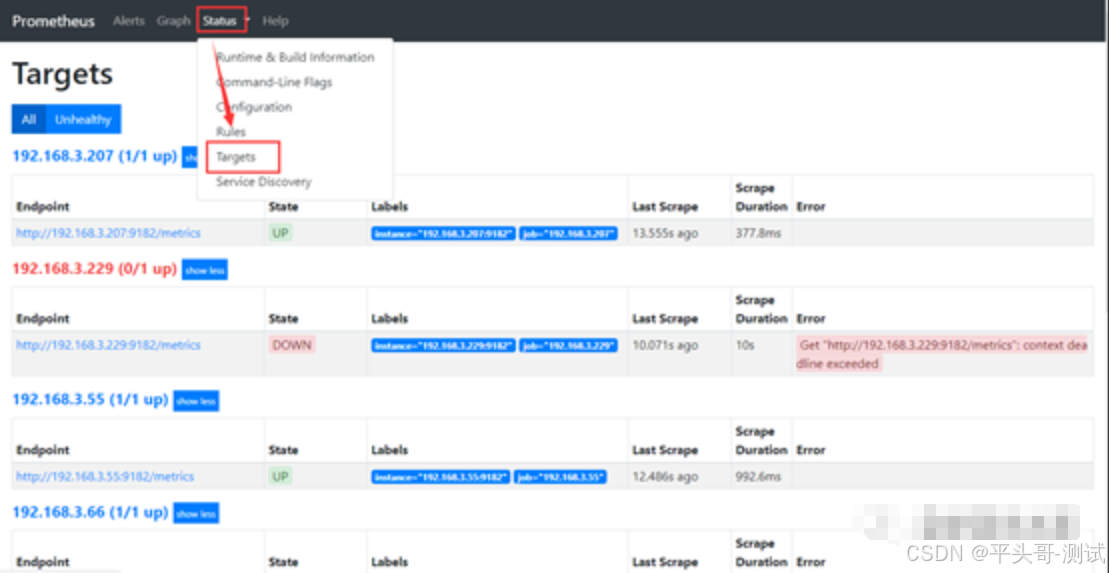

6.1.进入status-targets即可看到刚刚添加的node_expoert

6.2.node_expoert的状态为up，则表示成功访问

6.3.node_expoert的状态为down，则表示失败

四.Grafana是开源的度量分析和可视化工具

1.可以通过将采集的数据分析，查询，然后进行可视化的展示,并能实现报警

2.访问服务官网获取安装包：https://grafana.com/grafana/dashboards/?search=windows_exporter

3.服务启动：如安装的是安装版，会自行启动，无需手动启动

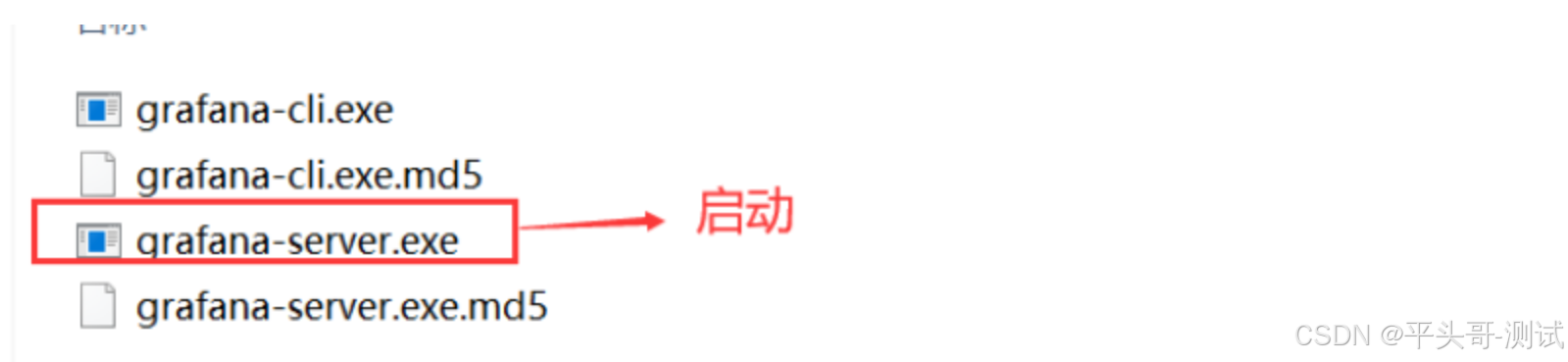

3.1.进入GrafanaLabs\grafana\bin文件夹下，运行grafana-server.exe启动服务

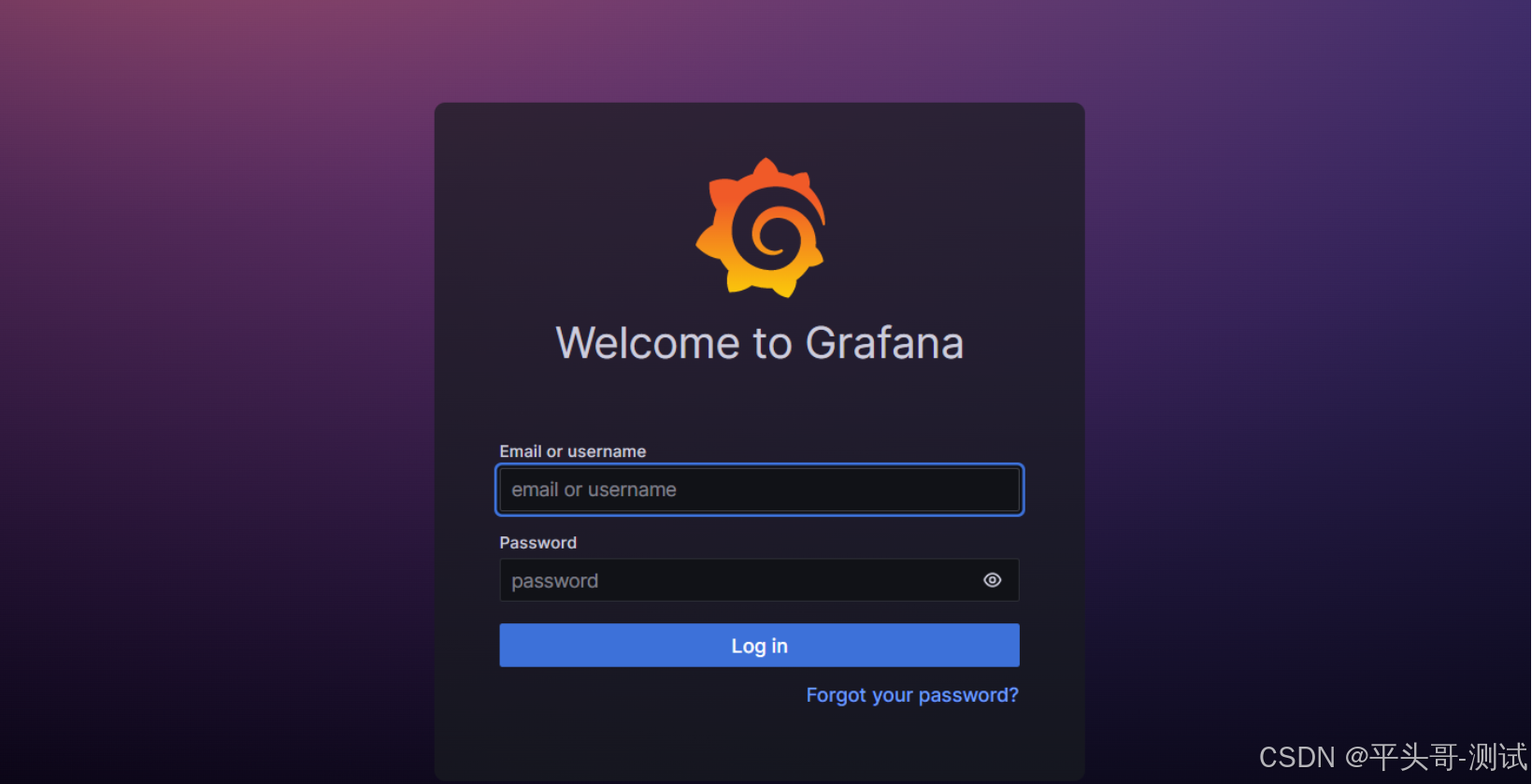

3.2.访问地址为：服务器ip+3000

3.3.同样，如果防火墙打开，需要允许grafana-server.exe通过防火墙(和上面一样操作)

3.4.第一次访问，使用admini/admini进行登录即可

3.5.成功之后系统会提示修改密码，修改符合规则要求的密码即可

3.6.访问 http://localhost:3000

3.6.1.初始的登陆账户和密码是：admin/admin，登陆进去后可自行修改密码

4.第一步：配置Grafana数据源，选择prometheus

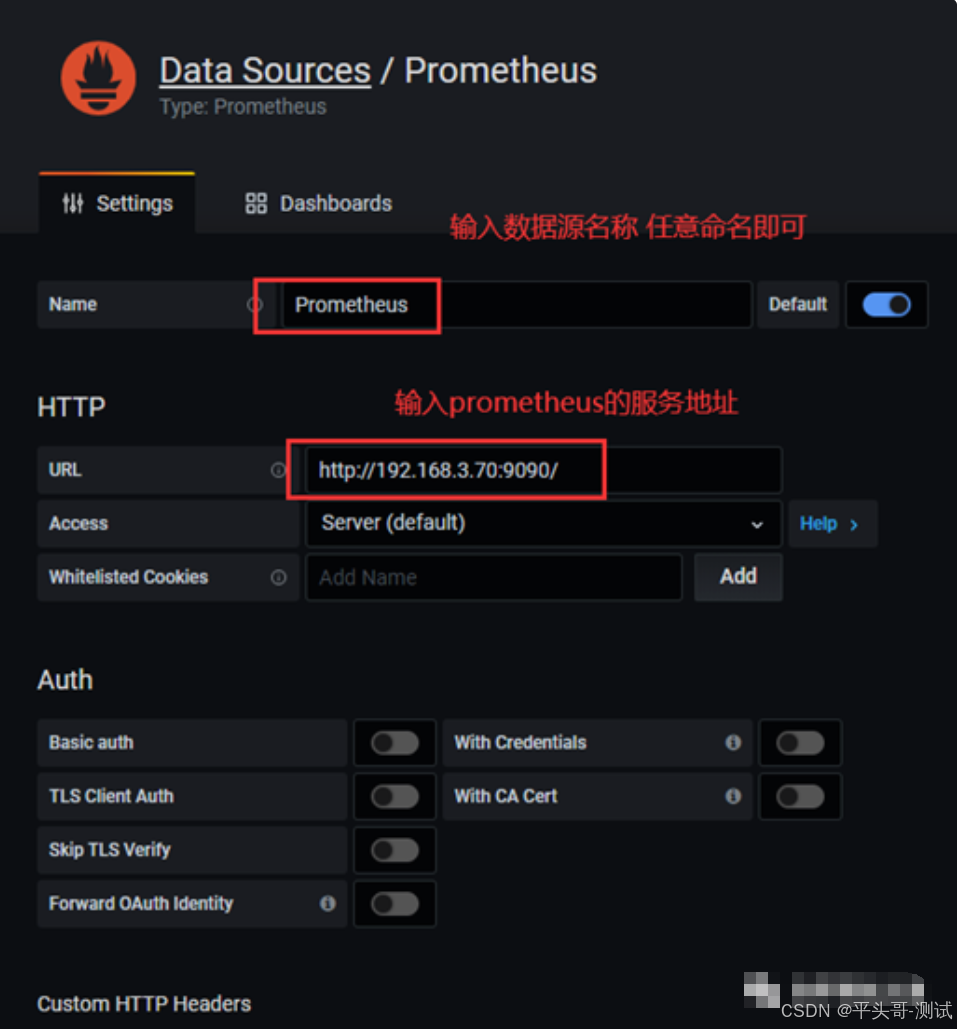

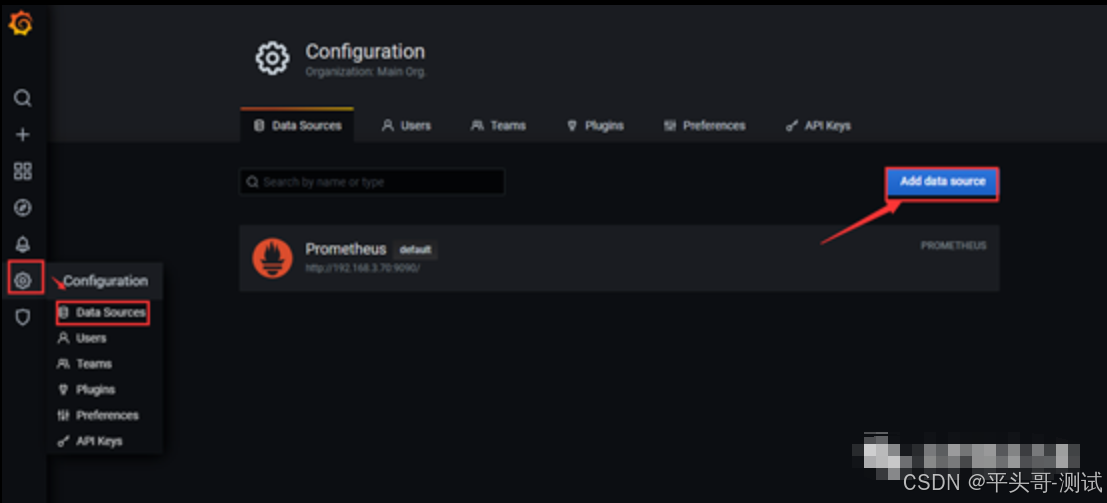

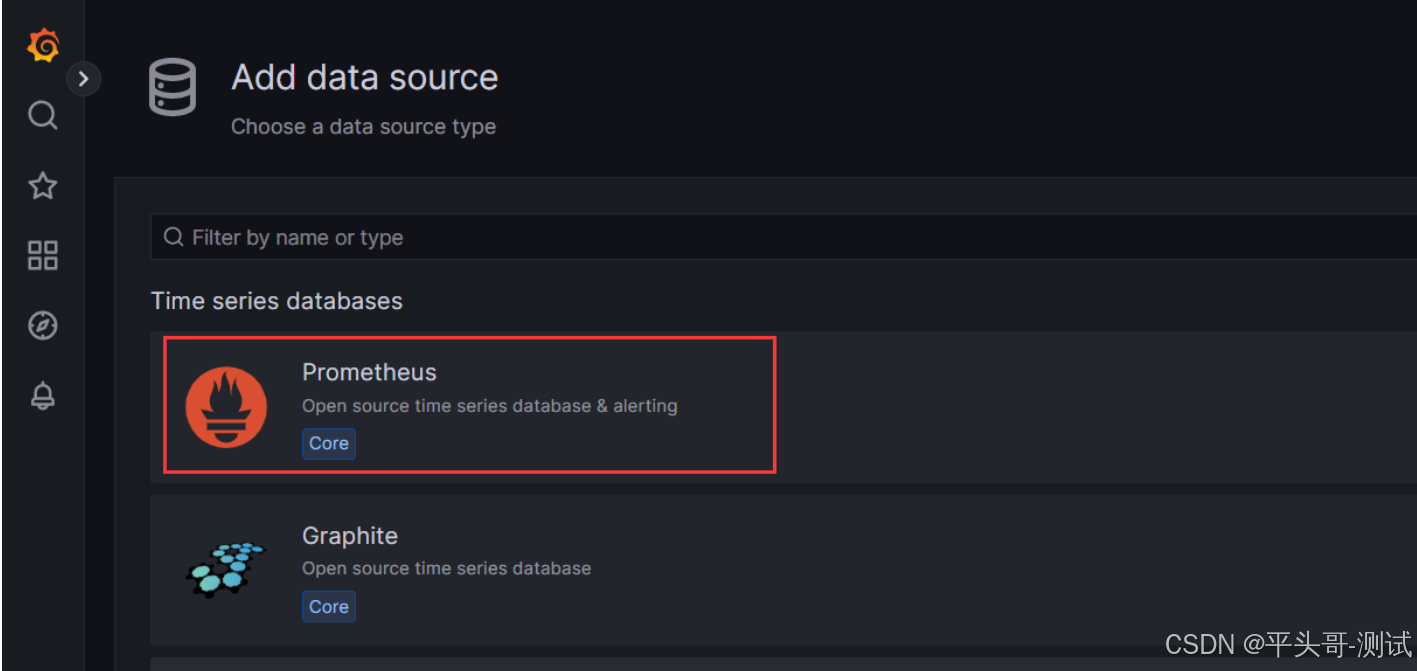

4.1.进入Configuration-Data Sources，添加数据源，选择Prometheus

4.1.1.数据源设置：填写完成name和url之后保存即可

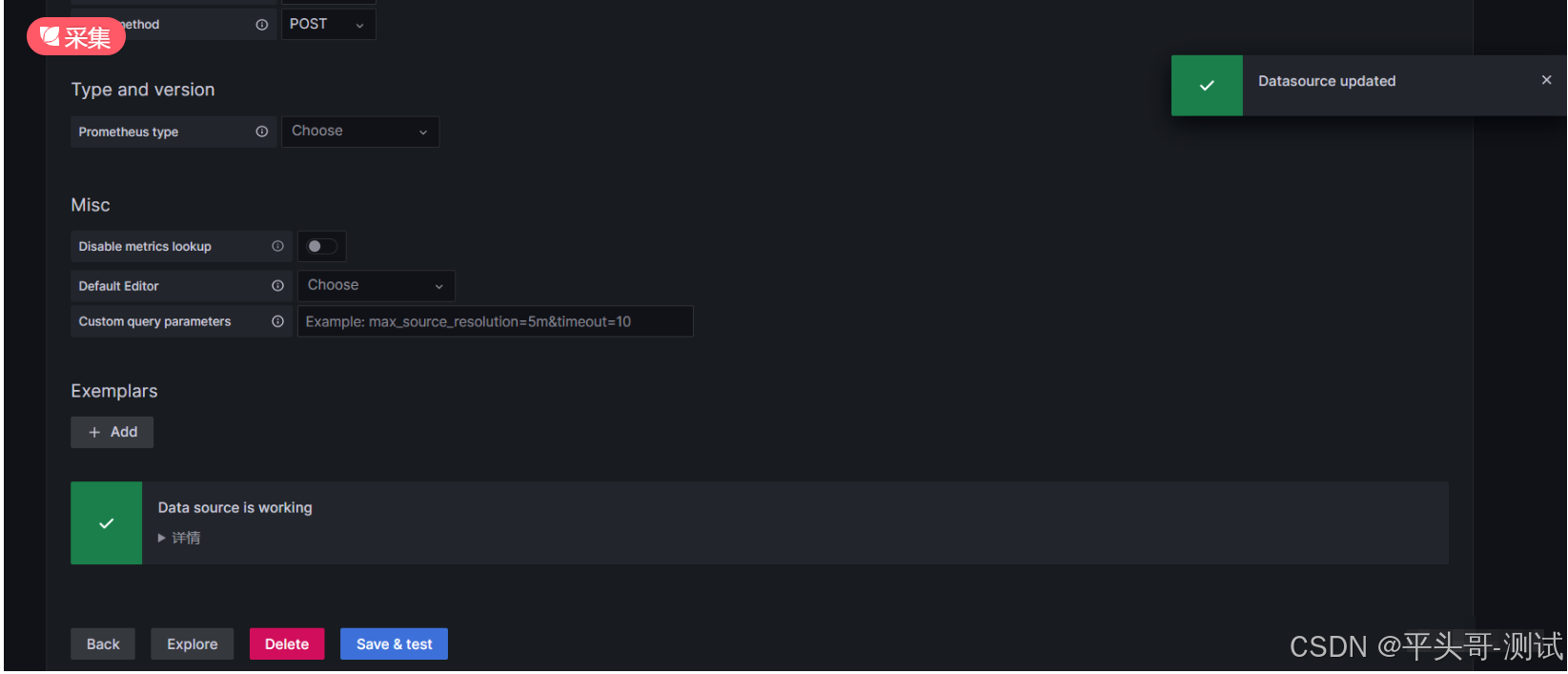

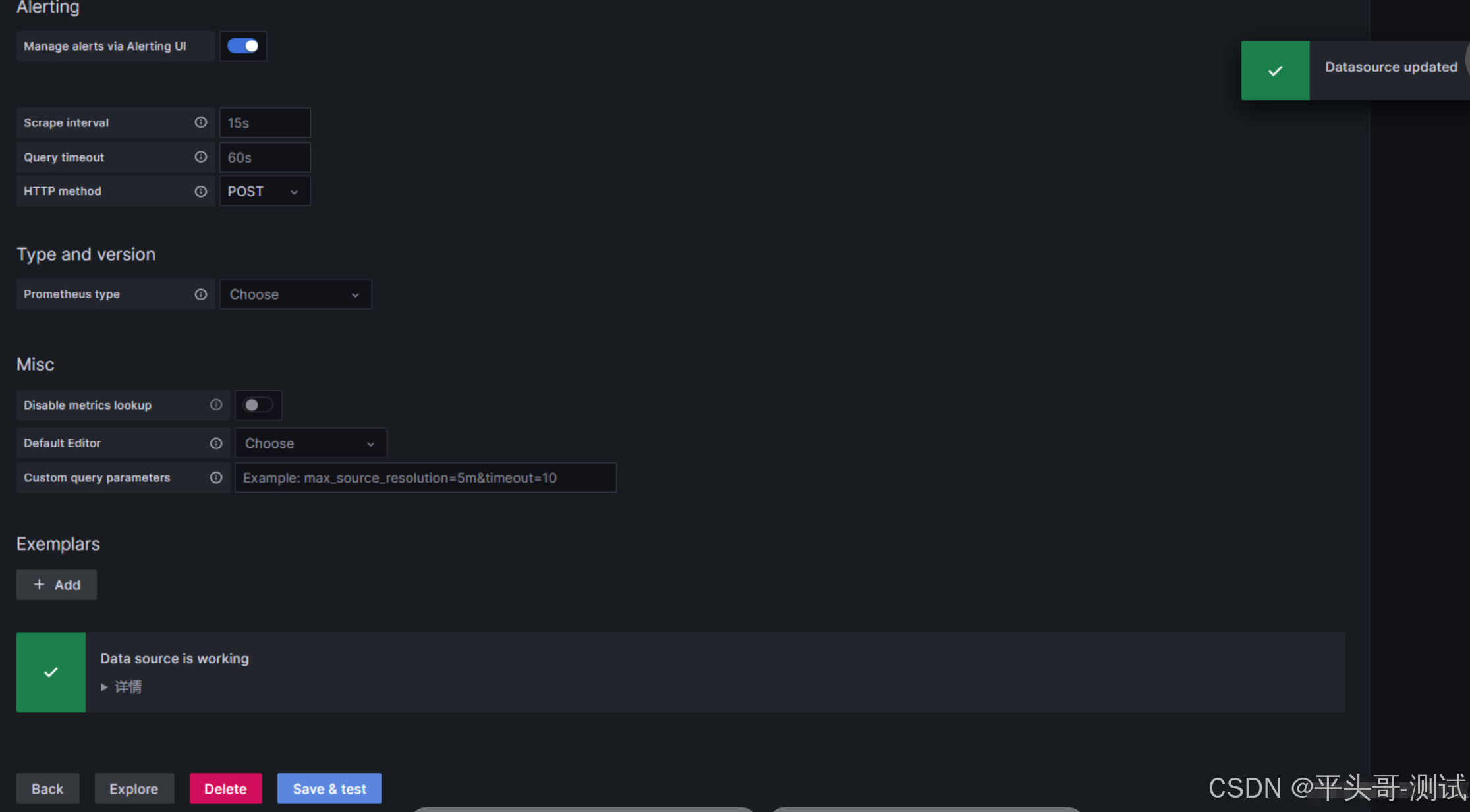

4.1.2.点击Save&Test

4.2.第二步：添加监控看板

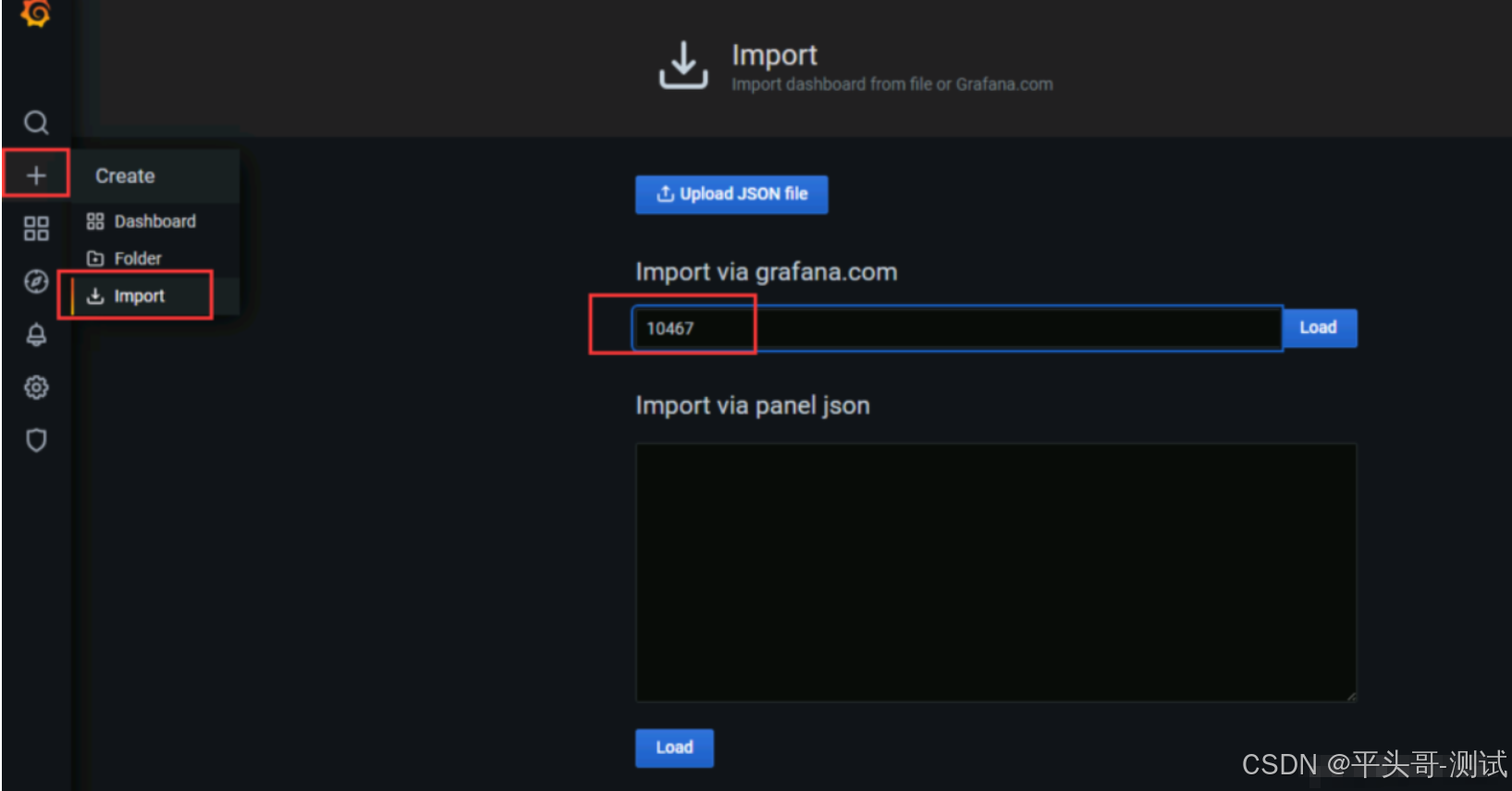

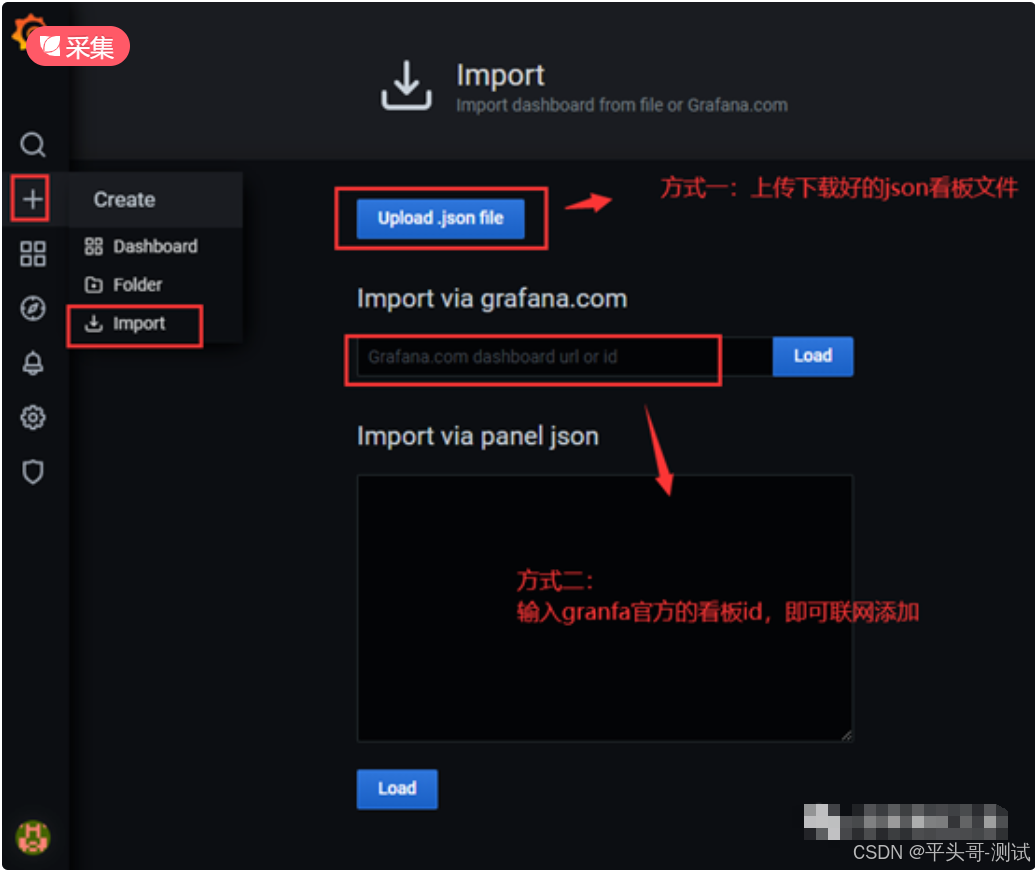

4.2.1.目前使用官方提供的看板，点击create-import

4.2.2.输入win-node-export模板：windows系统导入的是10467模板，Linux8919模板，也可以直接导入json文件

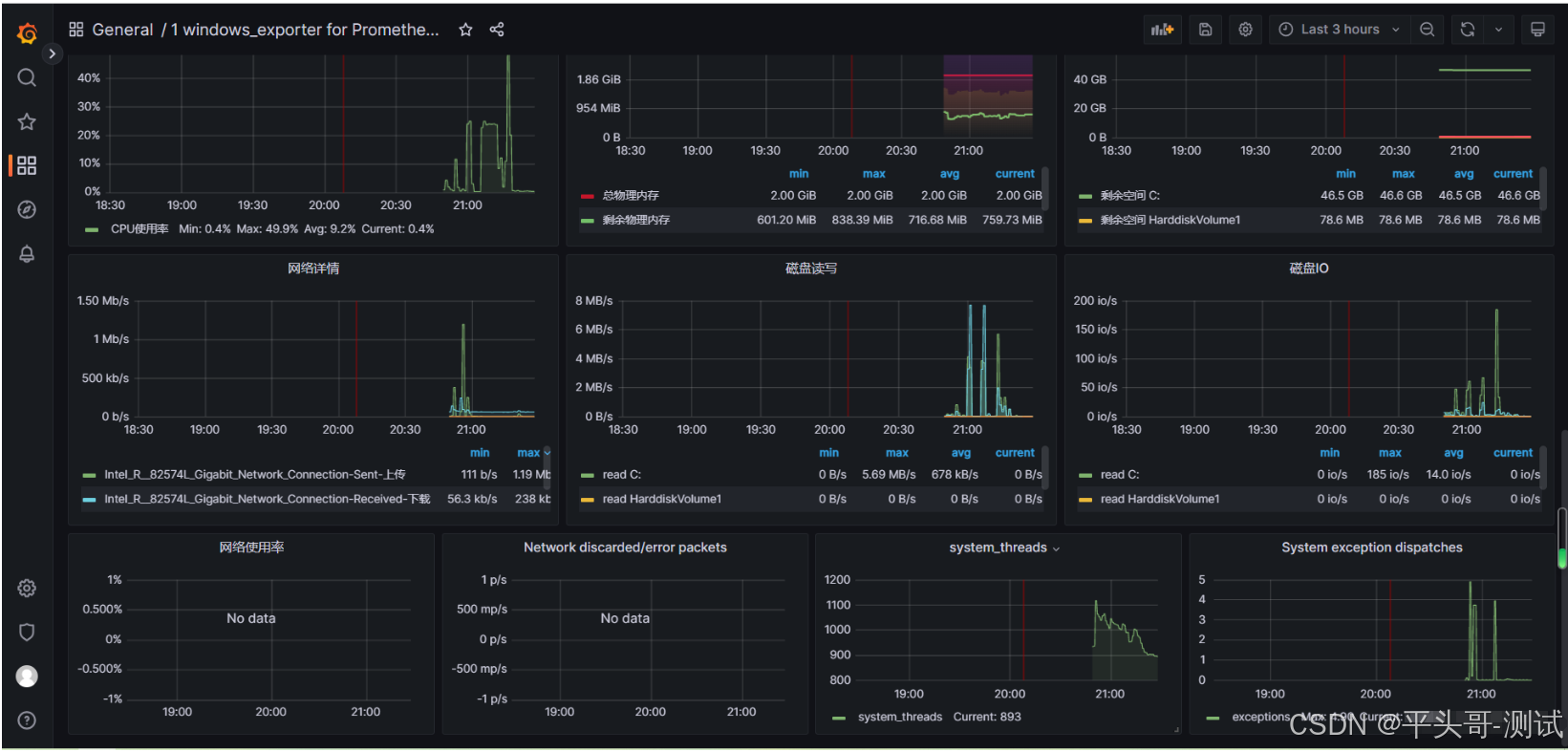

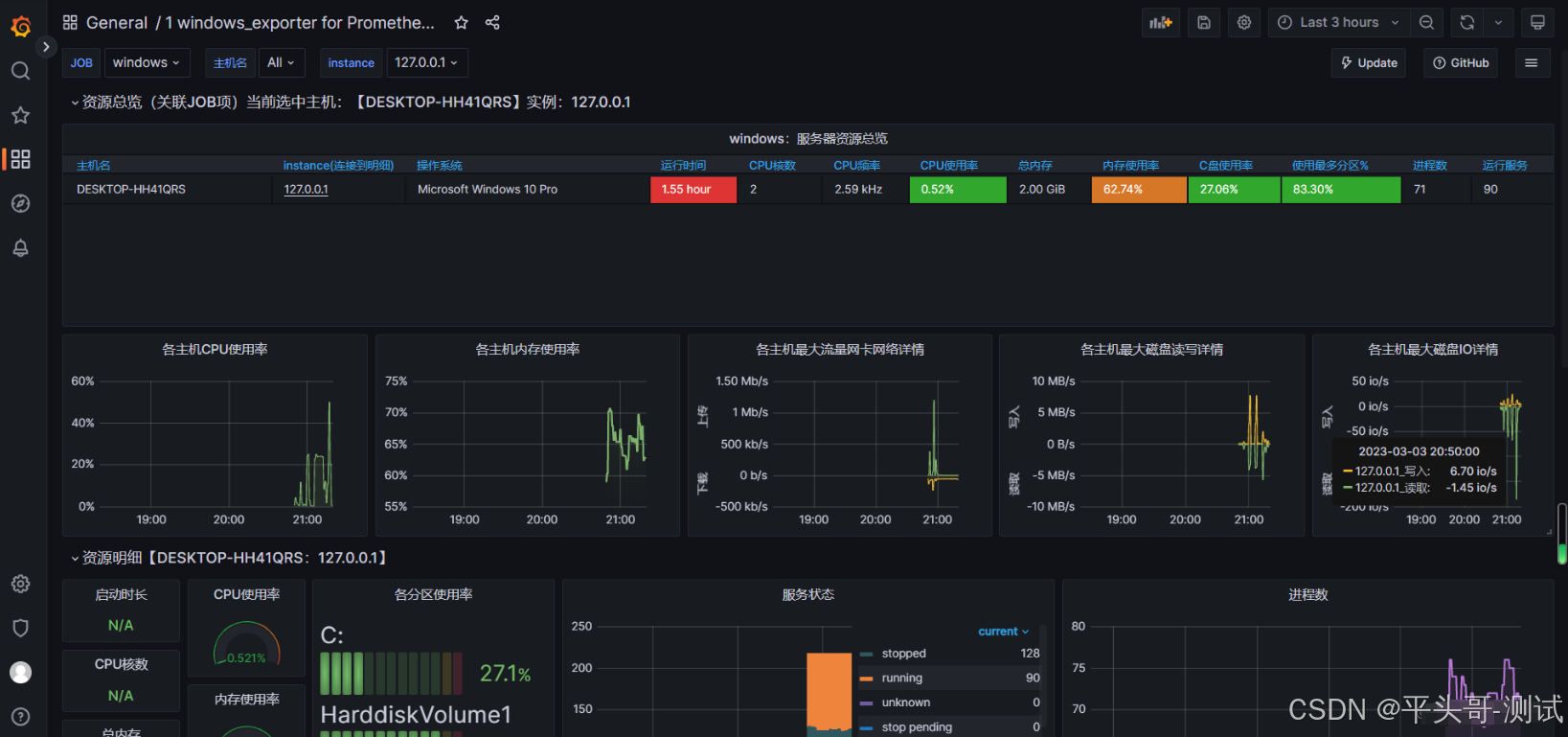

4.2.3.点击Load看到监控页面

特别注意

1.Windows系统的机器和Linux系统的机器，使用的看板文件是不一致的
1.1.windows机器只能使用windows看板，Linux机器只能使用Linux看板

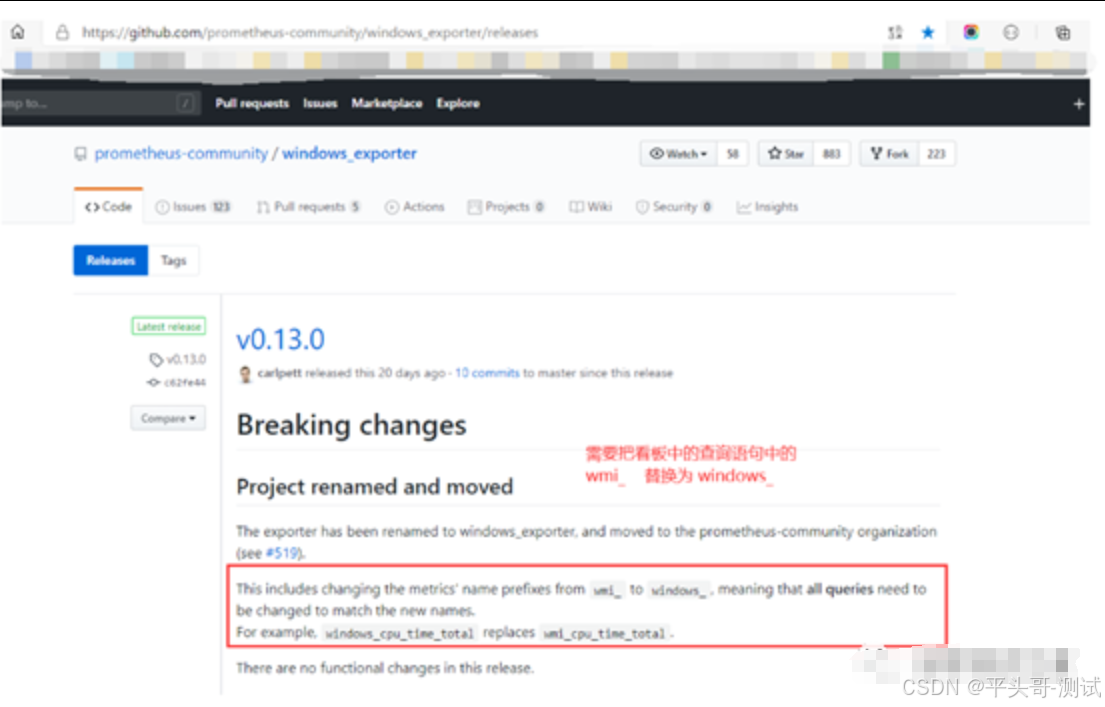

2.如果在监控window服务器的时候，node_expoert使用的是最新的V0.13.0版本
2.1.需要把看板中的查询语句进行修改替换

2.2.需要把wmi_修改为windows_

5.如果要获取官方的看板，请访问：https://grafana.com/grafana/dashboards

五.配置Influxdb+Grafana+Jmeter

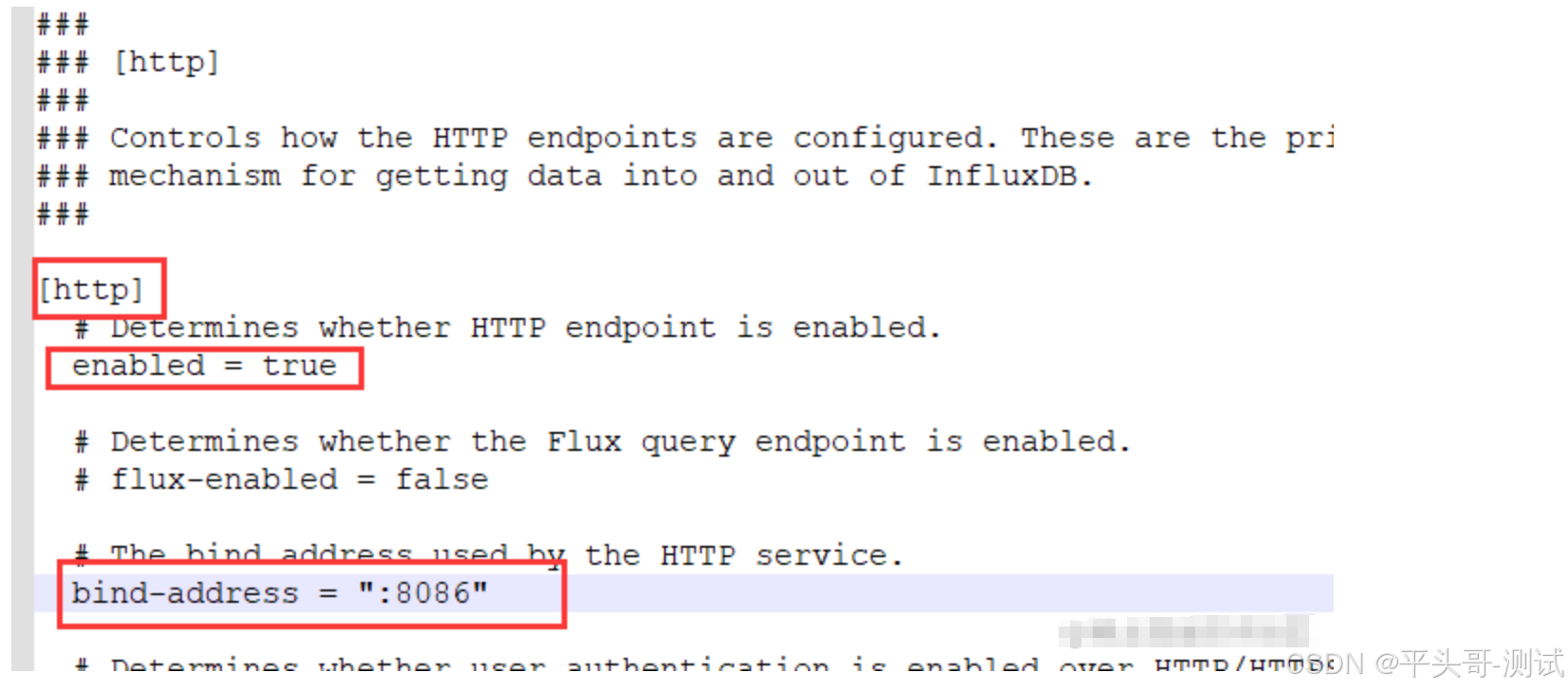

1.配置InfluxDB：修改配置(influxdb.conf)

[http]
# Determines whether HTTP endpoint is enabled.
enabled = true

# The bind address used by the HTTP service.
bind-address = ":8086"

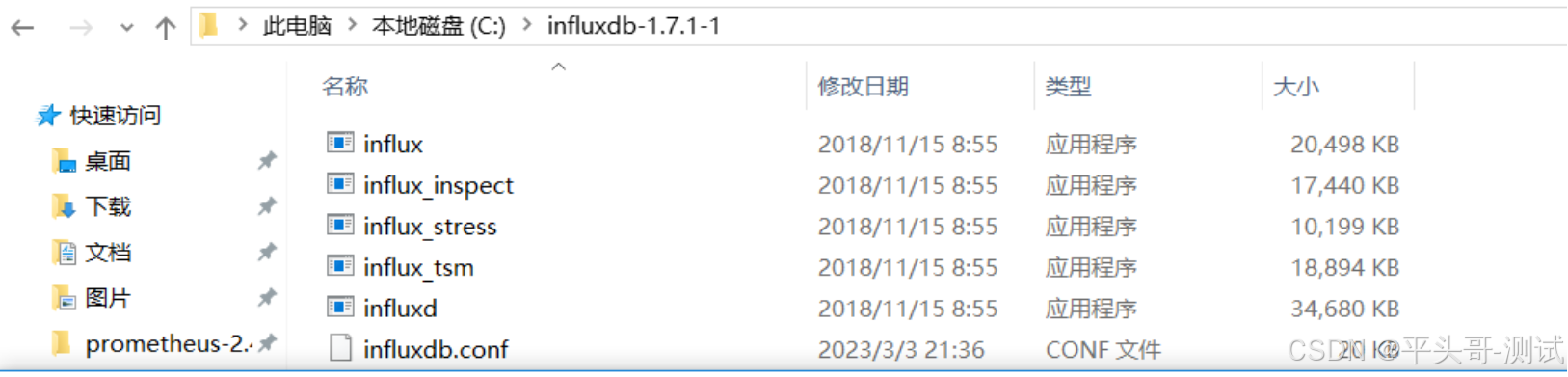

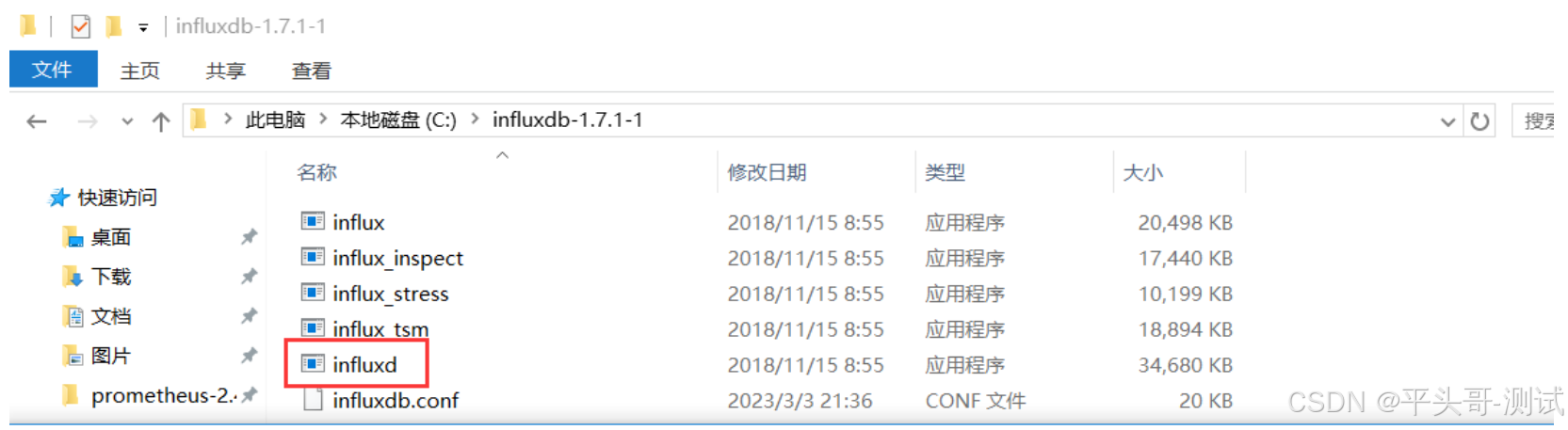

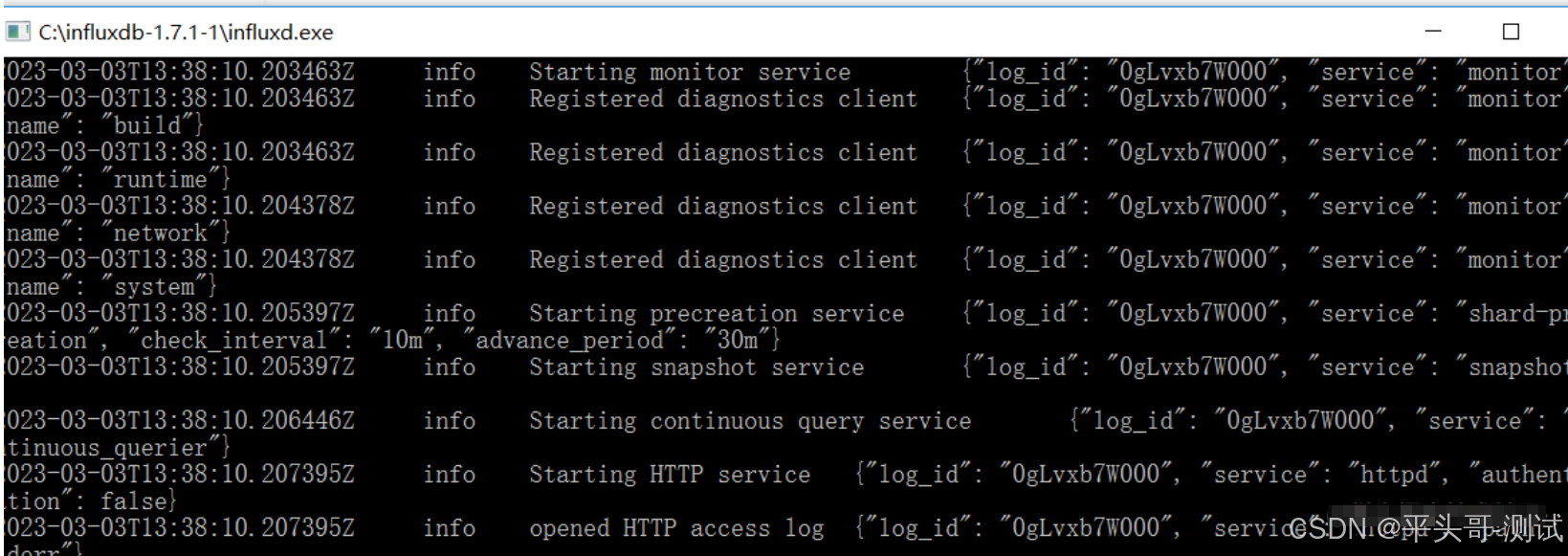

2.windows中开启influxd.exe服务

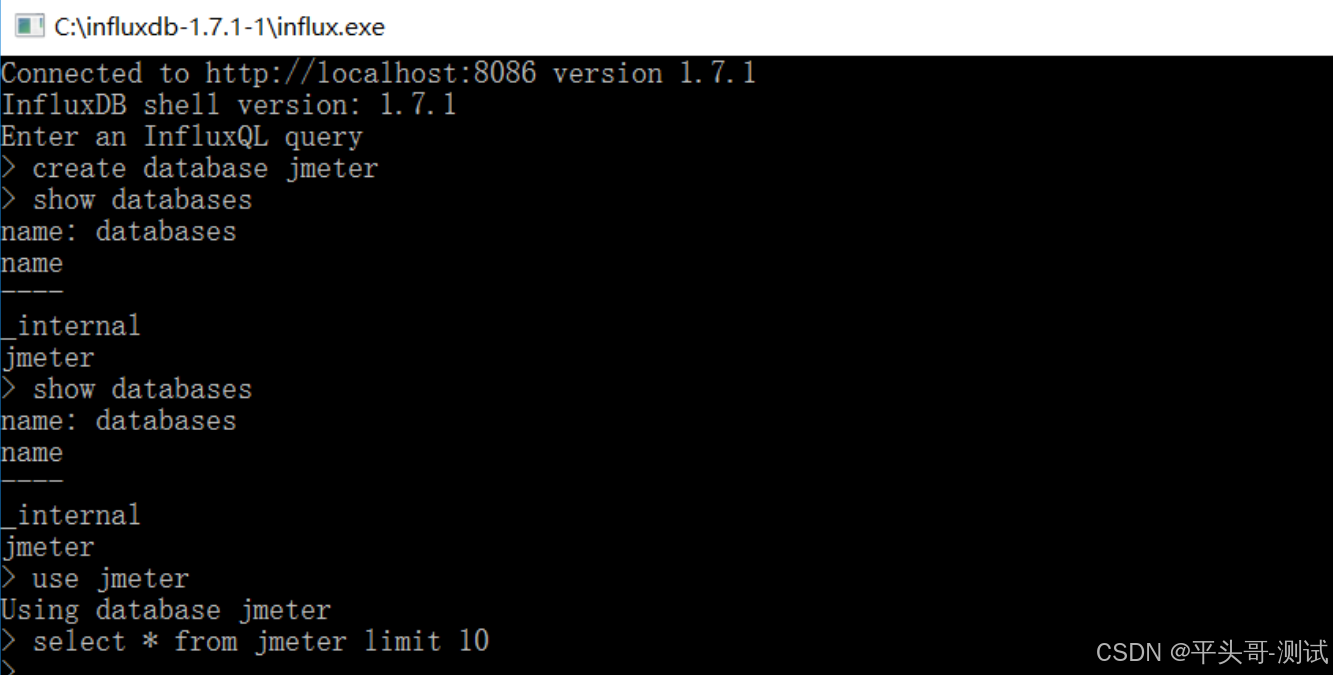

3.启动influx.exe【cli客户端】

# 创建名字是jmeter数据库
> create database jmeter

> show databases

> use jmeter

> select * from jmeter limit 10

4.配置Jmeter

4.1.jmeter做性能测试，产生数据，写入influxdb数据库中

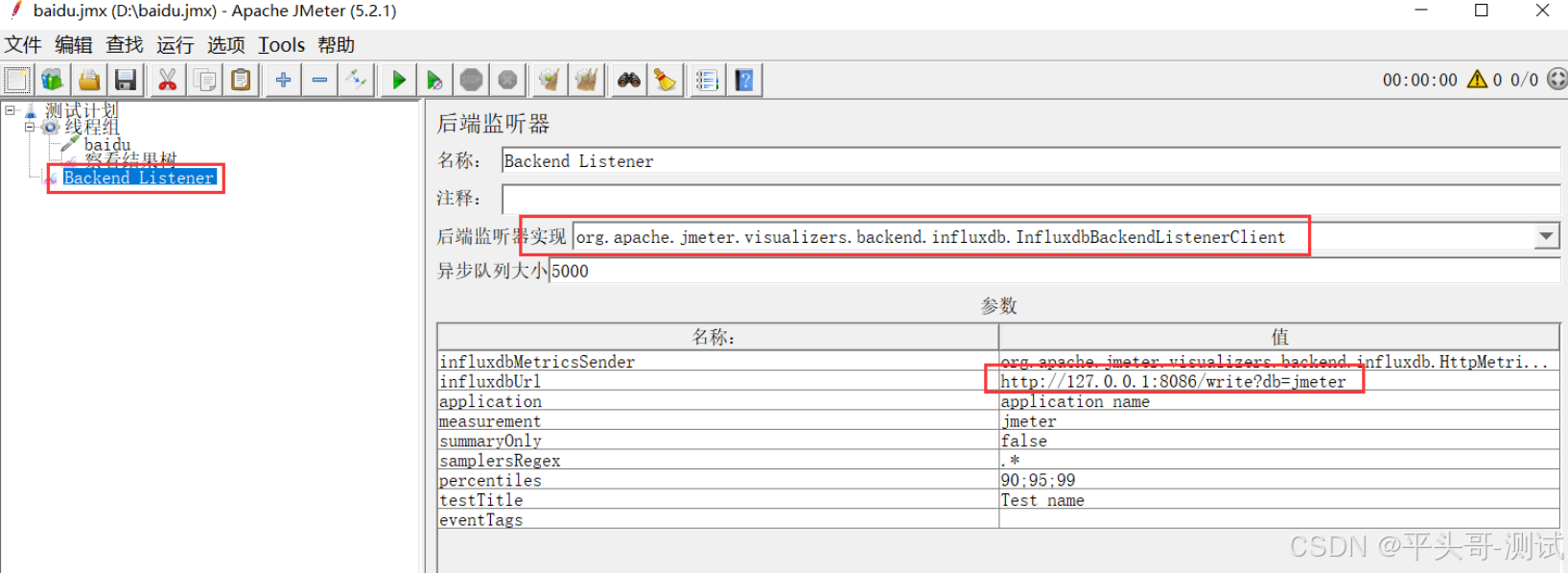

4.2.打开jmeter，添加“后端监听器”

4.3.后端监听器的实现：选择带有“influxdb”的

4.4.influxdbUrl:influxdb的数据的Ip地址，默认数据库名称为：jmeter

4.5.influxdbUrl对应的值（http://127.0.0.1:8086/write?db=jmeter）

5.Grafana添加模板

5.1.启动服务grafana-server.exe

5.2.启动后访问：http://127.0.0.1:3000，默认账号/密码：admin/admin

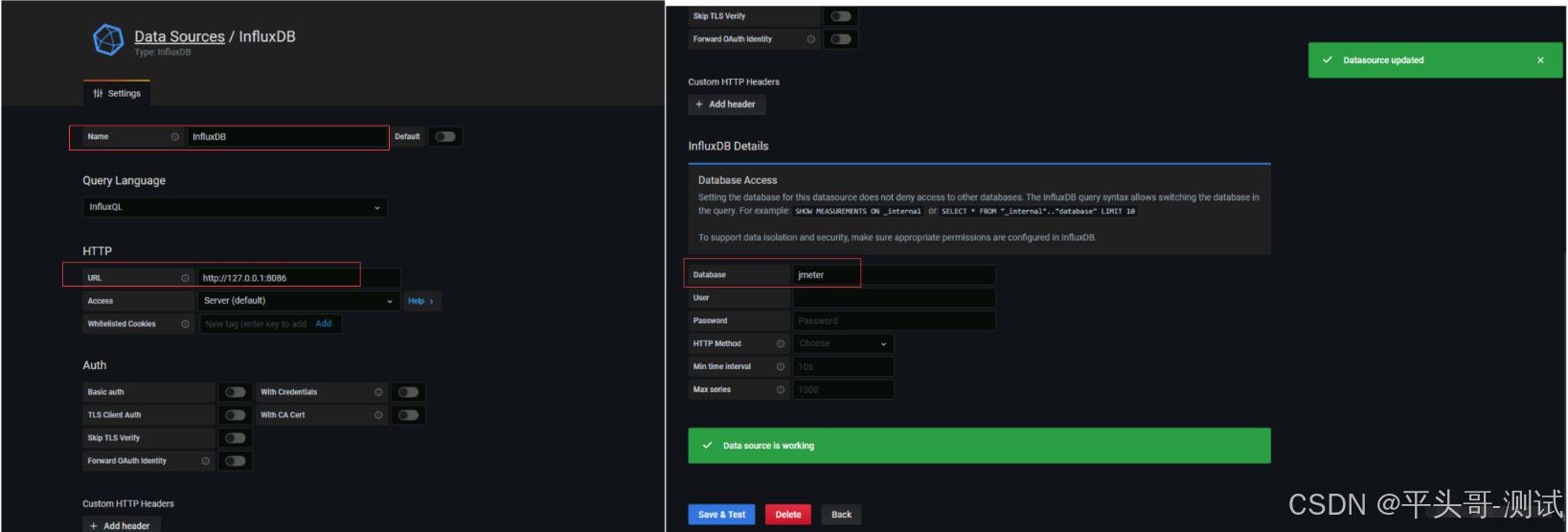

5.3.配置Grafana数据源

5.4.选择InfluxDB

5.5.HTTP配置：http://127.0.0.1:8086 {此处端口是InfluxDB源}

5.6.InfluxDB Details配置：Database:jmeter {此处填写InfluxDB创建的数据库，名称jmeter}

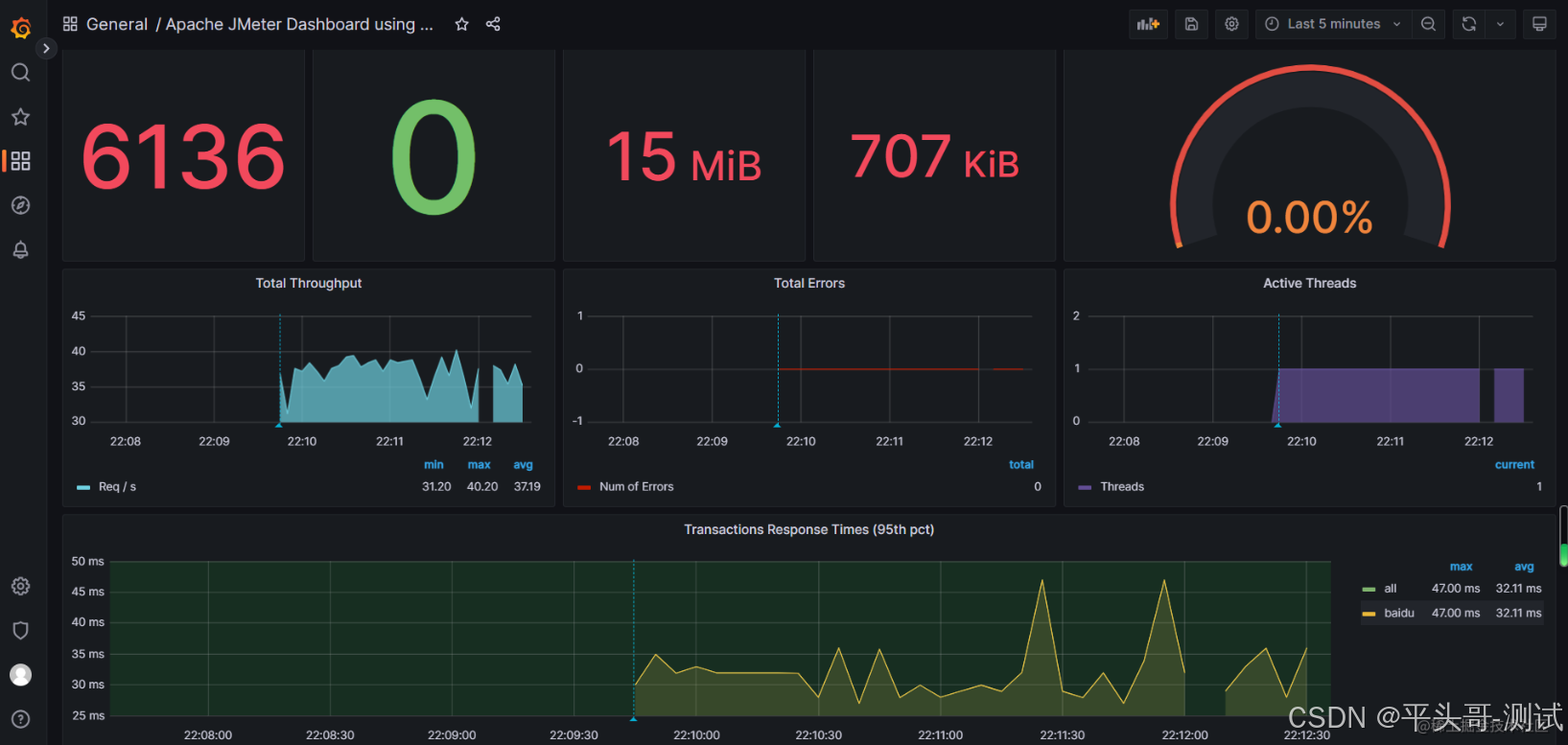

5.7.导入jmeter Dashboard

5.8.Dashboard ID: 5496
