在未知PLC-1200具体IP地址的情况下，尝试用默认IP192.168.0.1访问失败。通过Wireshark网络抓包工具，用户首先确定了PLC的MAC地址，然后分析报文以查找设备的网络信息，但仍然未能成功建立连接。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

在不知道plc-1200ip地址情况下，按照默认ip访问192.168.0.1

下载 选择可访问ip 还是不行

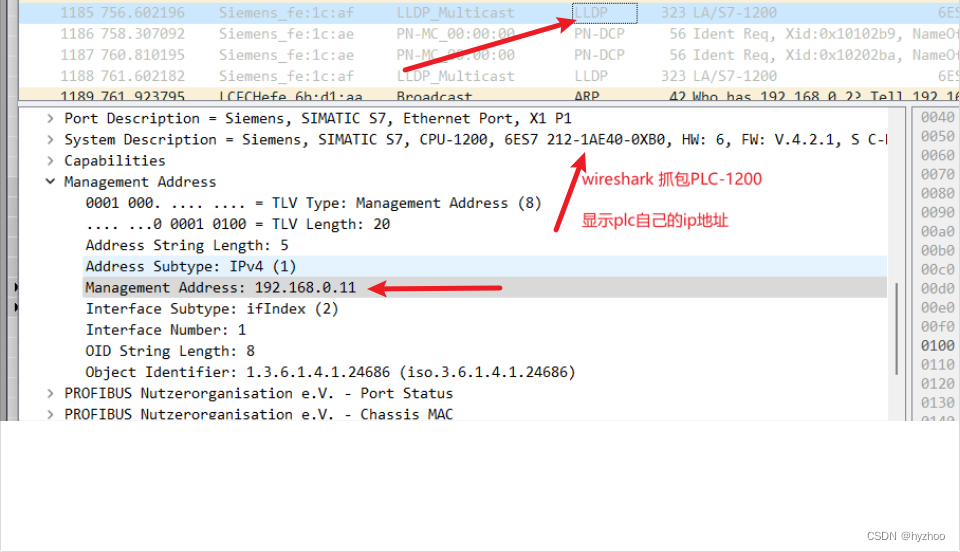

通过使用wireshark抓包:
1、确认plc的mac地址

2、在报文中查找如图
