LTE——RB

RB（Resource Block）：频域上连续12个子载波，时域上一个slot，称为1个RB，RB=12*15K=180K

RE（Resource Element）：频域上1个子载波，时域上一个symbol，RE=15K

REG（Resource Element Group）：频域上连续4个RE，称为1个REG，主要针对PCFICH和PHICH速率很小的控制信道分配资源；

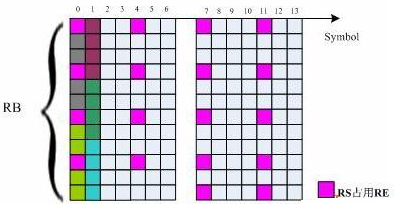

如下图左边两列所示，除了RS信号外，不同的颜色表示的REG。（紫色代表RS信号）

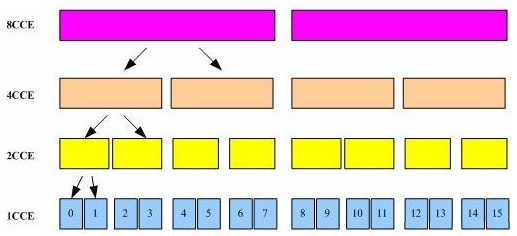

CCE（Control Channel Element）：9个REG为1个CCE，为PDCCH资源分配的资源单位，PDCCH传输的数据量相对较大，每个用户的PDCCH只能占用1,2,4,8个CCE，称为聚合等级



RBG（Resource Block Group）：为业务信道资源分配的资源单位，由一组RB组成

20M带宽：对应100个RB（1200个子载波），计算出带宽为18M，加上2M保护带，共计20M

symbol数量：CP（Cyclic Prefix），每个slot有7个symbol；Extended CP，每个slot有6个symbol

EPRE：Energy Per Resource Element，RE的能量，即一个符号，一个子载波的功率
