整流二极管M7可以用什么来代替？请问贴片二极管M7的参数及能用什么管子代换？M7贴片二极管与什么型号的二极管通用？贴片整流二极管M7和A7有什么区别？整流二极管可用半导体锗或硅等材料制造，M7和A7都是硅整流二极管，单向导电性、高击穿电压、低反向漏电流、高温性能良好。一般来说，高反向电压的整流二极管可以代换低反向电压的整流二极管，高整流电流值高的二极管可以代换低整流电流值的二极管。比如M7二极管可以代换M6、M5、M4、M3、M2、M1，A7贴片二极管可以代换A6、A5、A4、A3、A2、A1。

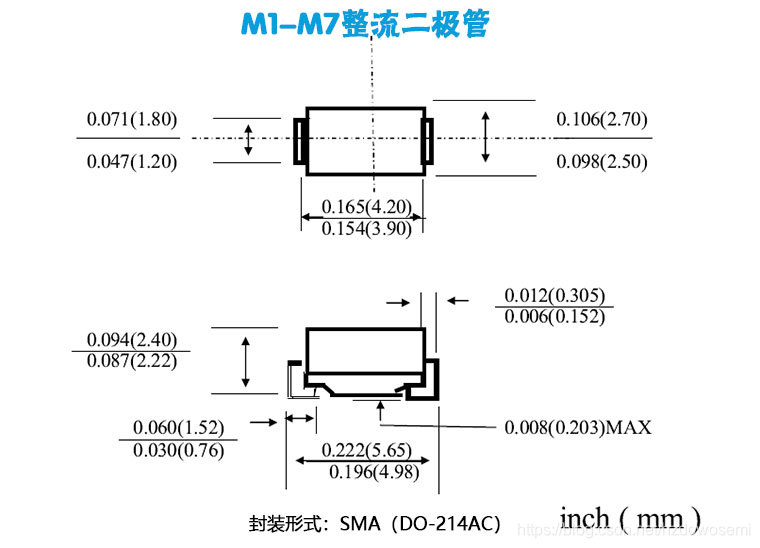

M7二极管

关于贴片二极管M7和A7的区别，具体如下：

贴片M7二极管详细参数

封装形式：DO-214AC（SMA）
正向平均电流：1A
反向重复峰值电压：1000V
正向（不重复）浪涌电流：30A
正向峰值电压：1V
反向漏电流：5uA、50uA
结温：- 55°C to + 125°C
储存温度：- 55°C to + 150°C

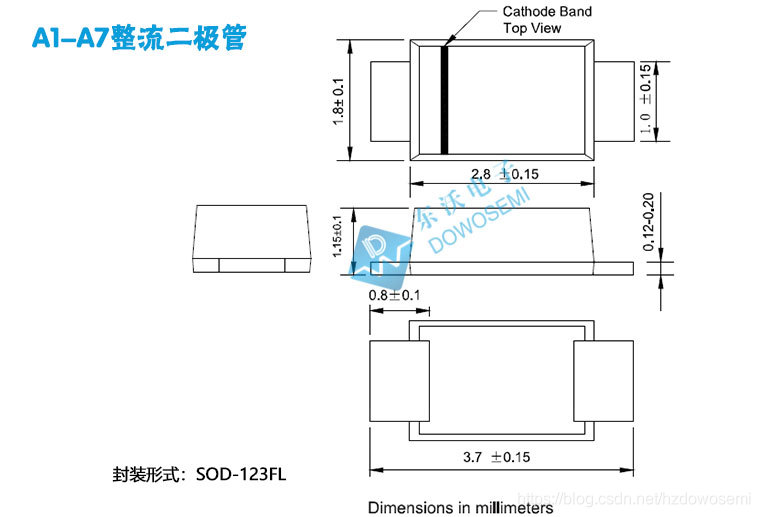

A7二极管

贴片A7二极管详细参数

封装形式：SOD-123FL
正向平均电流：1A

最低0.47元/天 解锁文章
