经典案例收集：
1.解析结构体成员变量：http://blog.chinaunix.net/uid-14528823-id-4432077.html
2.解析链表：https://access.redhat.com/solutions/2786591

3.Crash工具实战-结构体解析(skb相关解析)
1.基础知识
1）工具：crash、vmcore、kernel对应版本的kernel-debuginfo包中的vmlinux

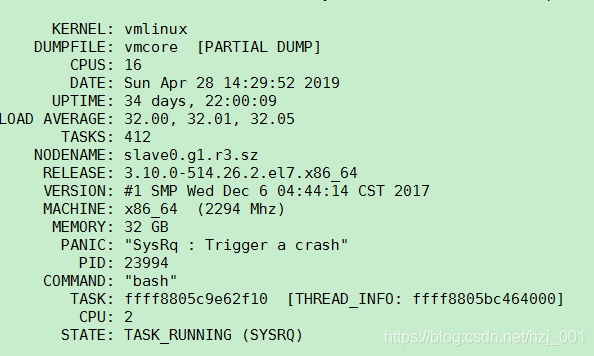

2）基础知识

KERNEL：指明crash时运行的kernel
DUMPFILE：转储的内存core文件名称
CPUS：机器上cpu个数
DATE：crash发生的时间.
TASKS：crash时内存中运行任务的数量
NODENAME：crash的主机名
RELEASE: and VERSION：kernel的版本号
MACHINE：机器的cpu架构
MEMORY:机器的内存大小
PANIC：系统panic类型.如，Oops,soft lockup,hard lockup,oom，hung task等
PID:触发panic的进程ID
COMMAND:：触发panic的进程名称，此处为swapper
TASK: 问题进程地址
CPU：crash时进程运行的当前cpu号
STATE: crash时进程的运行状态

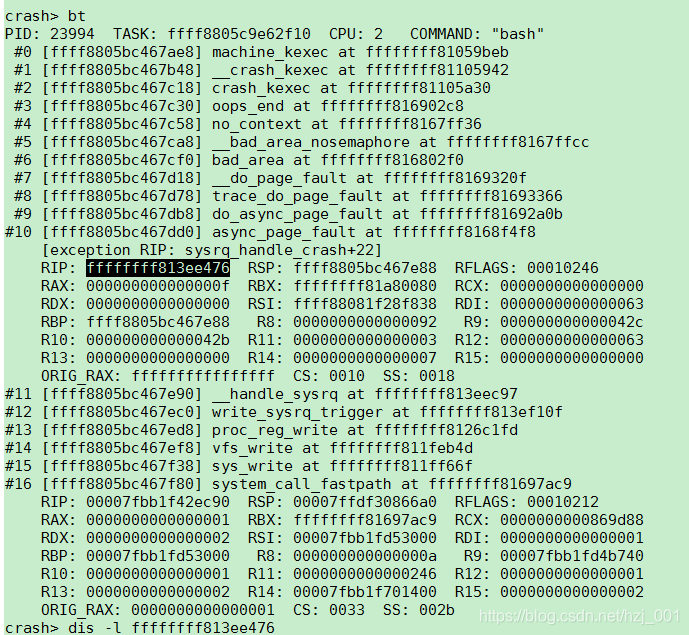

2.看堆栈

1）指令指针--》迅速找出故障发生的函数和具体位置
   先看[exception RIP: sysrq_handle_crash+22]的含义：它指向进程在内存中的地址。sysrq_handle_crash是内核函数的名称，+22是十六进制，表明函数在哪里发生错误。
2）代码段寄存器Code Segment (CS) register 最低位可表明cpu当前运行特权级，0表示内核态，3表示用户态

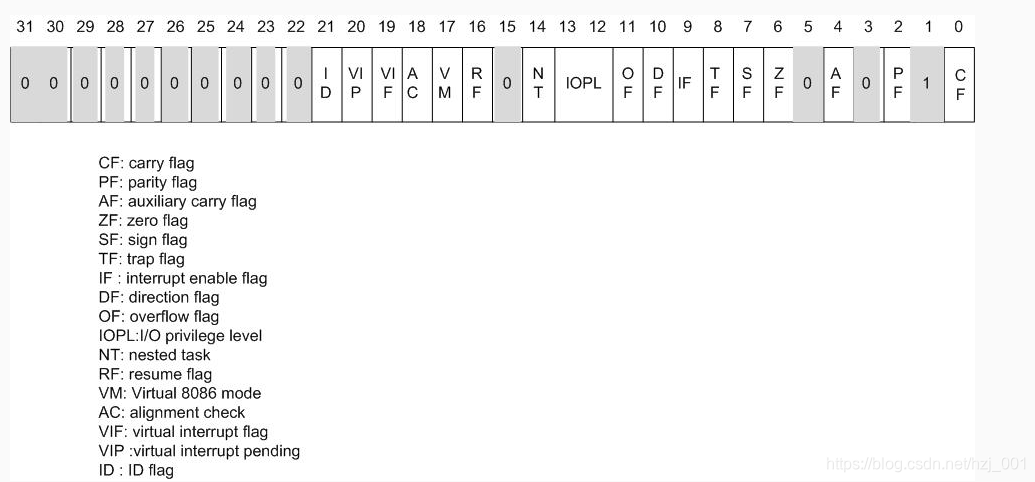

3）RFLAGS: 00010246：16位表示，第9位表示中断使能标志位，1表示允许中断，0表示禁止响应可屏蔽中断，00010246为16进制；2的就表示允许响应中断！
   要看懂x86关中断local_irq_disable等的底层实现,需要从intel手册中了解cli sti指令；
   RFLAGS寄存器：参考：https://blog.csdn.net/jn1158359135/article/details/7761011

CF标志：操作数的最高有效位发生进位或者借位的时候，这个标志位就是1.
        PF标志：操作结果的最低有效字节，换句话说，最右边的8位中，如果bit为1的总数是偶数，那么该标志就是1.
        AF标志：如果操作结果bit3发生了进位，那么该标志就是1.
        ZF标志：如果操作结果为0，那么该标志就是1。
      SF标志：就是操作数的最高有效位，就是说SF的值等于操作结果的最高有效位。
        OF标志：这个标志有点复杂，其结果是CF标志和次最高位是否发生进位（如果进位是1，没进位是0）进行异或的结果。
CPU寄存器介绍参照：https://blog.csdn.net/wang010366/article/details/52015264

4. x86_64下的常用寄存器的作用

1) 利用寄存器进行参数传递

2）第一到第六个整数或指针型参数依次通过RDI, RSI, RDX, RCX, R8, 以及R9进行传递

3）其余的参数通过栈传递

4）返回值通过RAX寄存器传递

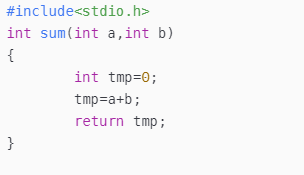

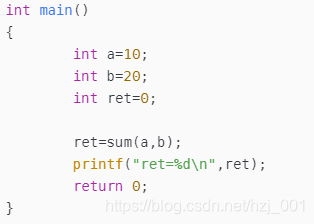

5.需要汇编和栈的相关知识基础：https://blog.csdn.net/thelostlamb/article/details/79950815

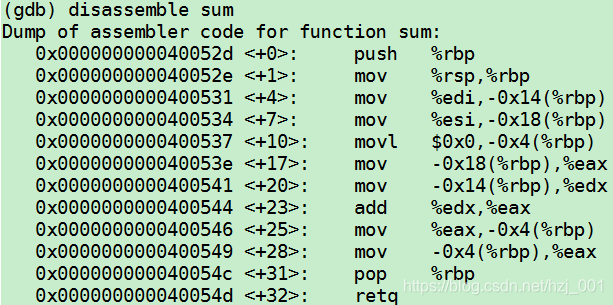

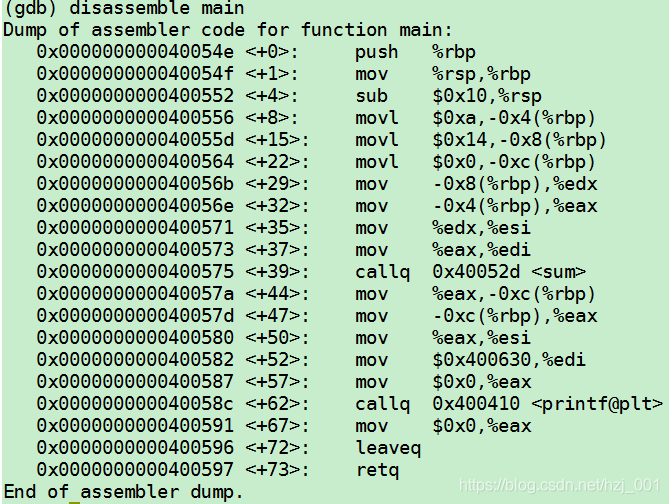

对应汇编代码：

6.crash工具解析vmcore实战

Crash工具用于解析Vmcore文件，Vmcore文件为通过kdump等手段收集的操作系统core dump信息，在不采用压缩的情况下，其相当于整个物理内存的镜像，所以其中包括了最全面、最完整的信息，对于分析定位各种疑难问题有极大的帮助。配置kdump后，在内核panic后，会自动进入kump流程，搜集Vmcore。
Crash工具即为专门用于分析vmcore文件的工具，其中提供了大量的实用分析命令，极大的提高了vmcore的分析效率。
在分析vmcore的过程中，常常需要解析内核某个流程中的关键变量的值，以便确认故障当时系统的状态，本文主要介绍变量的解析方法，主要分全局变量和局部变量两种情况。
1、全局变量解析非常简单，可通过在crash中直接p <变量名>打印，如：
crash> p jiffies
jiffies = $3 = 5540265294
2、局部变量的解析比较复杂。
Vmcore搜集的仅为故障当时内存使用情况的一个快照，是静态信息，无法进行动态调试(虽然听说可以，但没见过~~)，对于某个进程而言，在Vmcore中能发掘的进程上下文信息，通常只有堆栈和寄存器的值。而我们了解，通常局部变量在栈中分配，但也可能直接使用寄存器保存，所以可以(也只能)通过“寻找局部变量跟堆栈或寄存器的关系”来解析局部变量的值。所以这里分两种情况：
1）位于栈中的局部变量
这种情况比较常见，此时，局部变量必然位于某一级函数的堆栈中，该局部变量可能通过指针一级级向底层函数传递，所以可能位于多个函数的堆栈中，可以从不同的函数堆栈中解析。但解析会比较困难，难点在于难以确认相关变量在堆栈中的具体位置，解析方法很灵活，需要结合相关源代码，仔细分析流程，找到关键的点，更多的取决于分析者的经验和代码理解能力。
如下以实例说明解析过程：
vmcore中某阻塞的进程有如下的堆栈：

crash> bt 9242
    PID: 9242 TASK: ffff8805f3a21540 CPU: 4 COMMAND: "xxx"
     #0 [ffff8805f3a23428] schedule at ffffffff814f8b42
     #1 [ffff8805f3a234f0] schedule_timeout at ffffffff814f9a6d
     #2 [ffff8805f3a235a0] __down at ffffffff814fa992
     #3 [ffff8805f3a235f0] down at ffffffff81097c11
     #4 [ffff8805f3a23620] xfs_buf_lock at ffffffffa0523433 [xfs]
     #5 [ffff8805f3a23650] _xfs_buf_find at ffffffffa05235f2 [xfs]
     #6 [ffff8805f3a236c0] xfs_buf_get at ffffffffa05237db [xfs]
     #7 [ffff8805f3a23700] xfs_buf_read at ffffffffa0523e4c [xfs]
     #8 [ffff8805f3a23730] xfs_trans_read_buf at ffffffffa0519a98 [xfs]
     #9 [ffff8805f3a23780] xfs_read_agf at ffffffffa04cfd26 [xfs]
    #10 [ffff8805f3a237c0] xfs_alloc_read_agf at ffffffffa04cfe99 [xfs]
    #11 [ffff8805f3a237f0] xfs_alloc_fix_freelist at ffffffffa04d28a1 [xfs]
    #12 [ffff8805f3a238d0] xfs_alloc_vextent at ffffffffa04d2e16 [xfs]

可以看出，进程阻塞在信号量上，需要解析如下函数中xfs_buf_t *bp变量的值，以确认其中bp->b_sema信号量的状态。

void xfs_buf_lock( xfs_buf_t  *bp)
    {
        trace_xfs_buf_lock(bp, _RET_IP_);

        if (atomic_read(&bp->b_io_remaining))
            blk_run_address_space(bp->b_target->bt_mapping);
        down(&bp->b_sema);
        XB_SET_OWNER(bp);

        trace_xfs_buf_lock_done(bp, _RET_IP_);
    }

该变量是通过入参从上级函数传入的，而跟踪上级函数会发现其为在上级函数_xfs_buf_find中分配的局部变量，解析方法有两种：
A、在上级函数中通过该变量与堆栈的关系解析
bp变量是在上级函数_xfs_buf_find定义局部变量，那么其通常会在该级栈中分配空间。但难点还在于如何确认该变量在堆栈中的位置，关键在于找到“寄存器和堆栈关联”的地方，还得分析关键代码流程：

_xfs_buf_find(
        xfs_buftarg_t        *btp,    /* block device target        */
        xfs_off_t        ioff,    /* starting offset of range    */
        size_t            isize,    /* length of range        */
        xfs_buf_flags_t        flags,
        xfs_buf_t        *new_bp)
    {
        xfs_off_t        range_base;
        size_t            range_length;
        xfs_bufhash_t        *hash;
        xfs_buf_t        *bp, *n;

        range_base = (ioff << BBSHIFT);
        range_length = (isize << BBSHIFT);
    ...
    found:
        spin_unlock(&hash->bh_lock);

        /* Attempt to get the semaphore without sleeping,
         * if this does not work then we need to drop the
         * spinlock and do a hard attempt on the semaphore.
         */
        if (down_trylock(&bp->b_sema)) {
            if (!(flags & XBF_TRYLOCK)) {
                /* wait for buffer ownership */
                xfs_buf_lock(bp);
                XFS_STATS_INC(xb_get_locked_waited);
    ...

可以看到，bp是作为xfs_buf_lock函数的入参传入的，那这里应该会通过寄存器或其它方式进行传参，则必然会对bp所在的堆栈位置进行操作，由此应能找到bp在堆栈中的位置。
反汇编相关代码：

crash> dis -l _xfs_buf_find
    /usr/src/debug/kernel-2.6.32-220.el6/linux-2.6.32-220.el6.x86_64/fs/xfs/linux-2.6/xfs_buf.c: 431
    0xffffffffa05234f0 <_xfs_buf_find>: push %rbp
    0xffffffffa05234f1 <_xfs_buf_find+1>: mov %rsp,%rbp
    0xffffffffa05234f4 <_xfs_buf_find+4>: push %r15
    0xffffffffa05234f6 <_xfs_buf_find+6>: push %r14
    ...
    0xffffffffa05235e6 <_xfs_buf_find+246>: mov %rcx,%rdi
    0xffffffffa05235e9 <_xfs_buf_find+249>: mov %rcx,-0x58(%rbp) //可以看出rbp偏移0x58即为入参bp的值
    0xffffffffa05235ed <_xfs_buf_find+253>: callq 0xffffffffa05233e0 <xfs_buf_lock> //此处调用xfs_buf_lock
    ...

找到调用xfs_buf_lock函数的地方，在此之前准备入参，操作了堆栈-0x58(%rbp) ，可以看出rbp偏移0x58即为入参bp的值
再看看堆栈中-0x58(%rbp)中的内容具体是啥：

crash> bt -f 9242
    PID: 9242 TASK: ffff8805f3a21540 CPU: 4 COMMAND: "xxx"
     #0 [ffff8805f3a23428] schedule at ffffffff814f8b42
        ffff8805f3a23430: 0000000000000082 ffff8805f3a234a8
        ffff8805f3a23440: 0000000181164d0e ffff880c20518300
        ffff8805f3a23450: 00051200f3a21b00 ffff880c20518300
        ffff8805f3a23460: 00051200f3a21540 ffff8805f3a21af8
        ffff8805f3a23470: ffff8805f3a23fd8 000000000000f4e8
        ffff8805f3a23480: ffff8805f3a21af8 ffff880c20e1a080
        ffff8805f3a23490: ffff8805f3a21540 ffff8805f3a234d8
        ffff8805f3a234a0: 0000000000000246 ffff880c1d102400
        ffff8805f3a234b0: 0000000000000246 ffff8805f3a234d8
        ffff8805f3a234c0: ffff8802ecd784b8 7fffffffffffffff
        ffff8805f3a234d0: ffff8805f3a235a8 7fffffffffffffff
        ffff8805f3a234e0: 0000000000000200 ffff8805f3a23598
        ffff8805f3a234f0: ffffffff814f9a6d
    ...
     #5 [ffff8805f3a23650] _xfs_buf_find at ffffffffa05235f2 [xfs]
        ffff8805f3a23658: ffff8805f563e600 ffff8802ecd78480
        ffff8805f3a23668: 0001400500000000 ffff8805f563e690
        ffff8805f3a23678: ffff8805f3a236b8 0000000000000001
        ffff8805f3a23688: ffff8805f3a21af8 ffff8808fe07c0c0
        ffff8805f3a23698: 0000000000014005 000000003a382231
        ffff8805f3a236a8: 0000000000000001 ffff8805f563e0c0
    rsp--> ffff8805f3a236b8: ffff8805f3a236f8 ffffffffa05237db

我们知道：
（1）栈的地址是向低地址延伸的，也就是说压栈时，sp(栈顶地址)减小。
（2）第一个压栈的上级函数的返回地址，所以其中的ffffffffa05237db为上级函数的返回地址（从上述堆栈中可以明显看出~）
在_xfs_buf_find()函数反汇编的第一句，就对rbp(即当前栈帧栈底中保存上级堆栈栈帧栈底)进行了压栈，所以 ffff8805f3a236f8为rbp。
0xffffffffa05234f0 <_xfs_buf_find>: push %rbp
此时的rsp应该就是ffff8805f3a236b8：接下来：
0xffffffffa05234f1 <_xfs_buf_find+1>: mov %rsp,%rbp
那么此时的rbp也就等于ffff8805f3a236b8，那么rbp-0x58就是ffff8802ecd78480即为我们苦苦寻找的bp指针了！！
通过如下命令验证下该bp指针的内容，其类型为xfs_buf_t结构体：

crash> struct xfs_buf_t ffff8802ecd78480
    struct xfs_buf_t {
      b_rbnode = {
        rb_parent_color = 18446612143895321536,
        rb_right = 0x0,
        rb_left = 0x0
      },
      b_file_offset = 500099736064,
      b_buffer_length = 512,
      b_hold = {
        counter = 6
      },
      b_lru_ref = {
        counter = 3
      },
      b_flags = 3145844,
      b_sema = {
        lock = {
          raw_lock = {
            slock = 151718155
          }
        },
        count = 0,
        wait_list = {
          next = 0xffff88008c3f38c8,
          prev = 0xffff8805f3a235a8
        }
      },

内容输出正常，应说明解析是正确的。
从该结构体内容可以看出，该xfs_lock被其它进程占用了，且等待队列中有进程正在等待该锁，进一步分析wait_list可以得到每个等待进行的相关信息，这里不再赘述具体方法。
B、在本级或下级函数中通过该变量与堆栈的关系解析
解析关键在于：需要找到引用该变量的关键点，比如这里的down(&bp->b_sema)函数，以bp变量所为入参，那么就必然会对该变量进行操作，比如通过寄存器传参到down函数中，在此可以寻找到蛛丝马迹。
首先，需要对xfs_buf_lock函数进行反汇编：

crash> dis -l xfs_buf_lock
    /usr/src/debug/kernel-2.6.32-220.el6/linux-2.6.32-220.el6.x86_64/fs/xfs/linux-2.6/xfs_buf.c: 933
    0xffffffffa05233e0 <xfs_buf_lock>: push %rbp
    0xffffffffa05233e1 <xfs_buf_lock+1>: mov %rsp,%rbp
    0xffffffffa05233e4 <xfs_buf_lock+4>: sub $0x20,%rsp
    0xffffffffa05233e8 <xfs_buf_lock+8>: mov %rbx,-0x18(%rbp)
    0xffffffffa05233ec <xfs_buf_lock+12>: mov %r12,-0x10(%rbp)
    0xffffffffa05233f0 <xfs_buf_lock+16>: mov %r13,-0x8(%rbp)
    0xffffffffa05233f4 <xfs_buf_lock+20>: nopl 0x0(%rax,%rax,1)
...
    /usr/src/debug/kernel-2.6.32-220.el6/linux-2.6.32-220.el6.x86_64/fs/xfs/linux-2.6/xfs_buf.c: 940
    0xffffffffa052342a <xfs_buf_lock+74>: lea 0x38(%rbx),%rdi
    0xffffffffa052342e <xfs_buf_lock+78>: callq 0xffffffff81097bd0 <down>
    /usr/src/debug/kernel-2.6.32-220.el6/linux-2.6.32-220.el6.x86_64/fs/xfs/linux-2.6/xfs_trace.h: 325
    0xffffffffa0523433 <xfs_buf_lock+83>: mov 0x2976e(%rip),%r11d # 0xffffffffa054cba8 <__tracepoint_xfs_buf_lock_done+8>
    /usr/src/debug/kernel-2.6.32-220.el6/linux-2.6.32-220.el6.x86_64/fs/xfs/linux-2.6/xfs_buf.c: 943
    0xffffffffa052343a <xfs_buf_lock+90>: mov 0x8(%rbp),%r12

找到关键点：调用down()函数的地方，然后可以发现，在call down之前，就行了相关寄存器操作，可以推测是进行传参相关的准备。
可以发现有
lea 0x38(%rbx),%rdi
对比代码
down(&bp->b_sema);
可以看出，入参是bp结构体的一个成员，刚好跟0x38偏移对应，由此可推测此时的rbx寄存器为存放bp指针的寄存器。
接下来，需要寻找rbx寄存器跟堆栈的关系，需要找到从rbx向堆栈写、或从堆栈向rbx读的相关操作，而在当级函数的反汇编代码中显然没有，需要进入下级函数down()中，看看是否有相关操作，对down()进行反汇编：

crash> dis -l down
    /usr/src/debug/kernel-2.6.32-220.el6/linux-2.6.32-220.el6.x86_64/kernel/semaphore.c: 54
    0xffffffff81097bd0 <down>: push %rbp
    0xffffffff81097bd1 <down+1>: mov %rsp,%rbp
    0xffffffff81097bd4 <down+4>: push %rbx
    0xffffffff81097bd5 <down+5>: sub $0x18,%rsp
    0xffffffff81097bd9 <down+9>: nopl 0x0(%rax,%rax,1)
    0xffffffff81097bde <down+14>: mov %rdi,%rbx
    ...

可以看出，其中第5行对rbx寄存器进行压栈，bingo!，这正是我们要寻找的，由此说明bp指针的值，必然可以在down()这一级函数的栈中找到。
解析堆栈：

crash> bt -f 9242
    PID: 9242 TASK: ffff8805f3a21540 CPU: 4 COMMAND: "_0605_KLINUX_DF"
     #0 [ffff8805f3a23428] schedule at ffffffff814f8b42
        ffff8805f3a23430: 0000000000000082 ffff8805f3a234a8
        ffff8805f3a23440: 0000000181164d0e ffff880c20518300
        ffff8805f3a23450: 00051200f3a21b00 ffff880c20518300
        ffff8805f3a23460: 00051200f3a21540 ffff8805f3a21af8
        ffff8805f3a23470: ffff8805f3a23fd8 000000000000f4e8
        ffff8805f3a23480: ffff8805f3a21af8 ffff880c20e1a080
        ffff8805f3a23490: ffff8805f3a21540 ffff8805f3a234d8
        ffff8805f3a234a0: 0000000000000246 ffff880c1d102400
        ffff8805f3a234b0: 0000000000000246 ffff8805f3a234d8
        ffff8805f3a234c0: ffff8802ecd784b8 7fffffffffffffff
        ffff8805f3a234d0: ffff8805f3a235a8 7fffffffffffffff
        ffff8805f3a234e0: 0000000000000200 ffff8805f3a23598
        ffff8805f3a234f0: ffffffff814f9a6d
    ...
     #3 [ffff8805f3a235f0] down at ffffffff81097c11
        ffff8805f3a235f8: ffff8805f3a23618 0000000000000292
        ffff8805f3a23608: ffff8802ecd78480 ffff8802ecd78480
        ffff8805f3a23618: ffff8805f3a23648 ffffffffa0523433
     #4 [ffff8805f3a23620] xfs_buf_lock at ffffffffa0523433 [xfs]
        ffff8805f3a23628: 0000000000016ec0 0000000000016ec0
        ffff8805f3a23638: ffff8808fe07c0c0 ffff8802ecd78490
        ffff8805f3a23648: ffff8805f3a236b8 ffffffffa05235f2

down()的堆栈在第#3级，再看看down()的反汇编代码的头三句：

0xffffffff81097bd0 <down>: push %rbp
0xffffffff81097bd1 <down+1>: mov %rsp,%rbp
0xffffffff81097bd4 <down+4>: push %rbp

显然，接下来压栈的是rbp，即ffff8805f3a23648是rbp，即上一级堆栈的栈帧指针。
第3句，即对rbx压栈，说明rbx(即我们要找的bp指针的值)就位于down()函数堆栈中的第5个位置(第1为上级函数返回地址、第2为上级栈的栈底，第3个rbx)，即：
ffff8802ecd78480
所以，我们找到了。。。。
2）位于寄存器中的局部变量
由于Vmcore只是一个内存快照的静态数据，所以其中保存的进程上下文中，只保存了最后一级函数执行时的寄存器内容，所以，如果相关局部变量位于最后一级函数中，且用寄存器保存，那么此时可以直接通过相关进程的bt上下文得到：
crash> bt 9242
PID: 9242 TASK: ffff8805f3a21540 CPU: 4 COMMAND: "_0605_KLINUX_DF"
#0 [ffff8805f3a23428] schedule at ffffffff814f8b42
#1 [ffff8805f3a234f0] schedule_timeout at ffffffff814f9a6d
#2 [ffff8805f3a235a0] __down at ffffffff814fa992
#3 [ffff8805f3a235f0] down at ffffffff81097c11
#4 [ffff8805f3a23620] xfs_buf_lock at ffffffffa0523433 [xfs]
#5 [ffff8805f3a23650] _xfs_buf_find at ffffffffa05235f2 [xfs]
#6 [ffff8805f3a236c0] xfs_buf_get at ffffffffa05237db [xfs]
..
#24 [ffff8805f3a23f80] system_call_fastpath at ffffffff8100b0f2
RIP: 0000003885e0ed2d RSP: 00007f43871e36e0 RFLAGS: 00003297
RAX: 0000000000000002 RBX: ffffffff8100b0f2 RCX: 0000000000000000
RDX: 0000000000000241 RSI: 0000000000000241 RDI: 00007f43871e3710
RBP: 00007f43871e365c R8: 00007f43871df440 R9: 0000000000100000
R10: 0000000000000000 R11: 0000000000003293 R12: ffffffff8117a830
R13: ffff8805f3a23f78 R14: 00007f43871e3710 R15: 00007f43871e391c
ORIG_RAX: 0000000000000002 CS: 0033 SS: 002b
但是，如果需要解析的局部变量位于中间流程，且使用寄存器保存，且不能在最后一级函数执行时的进程上下文中体现，那么此类局部变量就无法解析了。。

菜鸟别浪

关注

3
点赞
踩
35

收藏

觉得还不错? 一键收藏
0
评论
vmcore分析和实战

经典案例收集：1.解析结构体成员变量：http://blog.chinaunix.net/uid-14528823-id-4432077.html2.解析链表：https://access.redhat.com/solutions/27865913.Crash工具实战-结构体解析(skb相关解析)1.基础知识 1）工具：crash、vmcore、kernel对应版本的ke...
复制链接

扫一扫
