在芯片设计或前端验证过程中，我们经常需要将RTL代码转换为直观的框图。今天教大家一个高效方法——用DeepSeek辅助生成RTL模块的框图和数据流程图。
简单的电路甚至无需手动拖拽元件，复杂电路也可以节省80%的时间，特别适合刚接手一个RTL模块需要分析微架构的芯片工程师！
以下是实际效果举例（电路是之前文章中提到的轮训仲裁器）
基础轮询仲裁器实现：从原理到代码

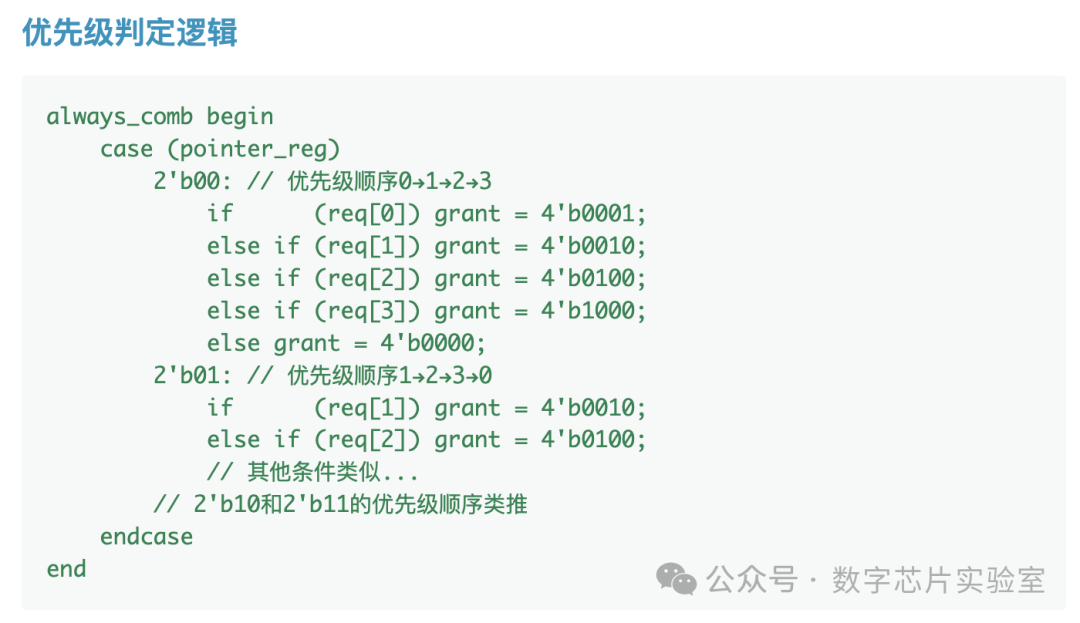

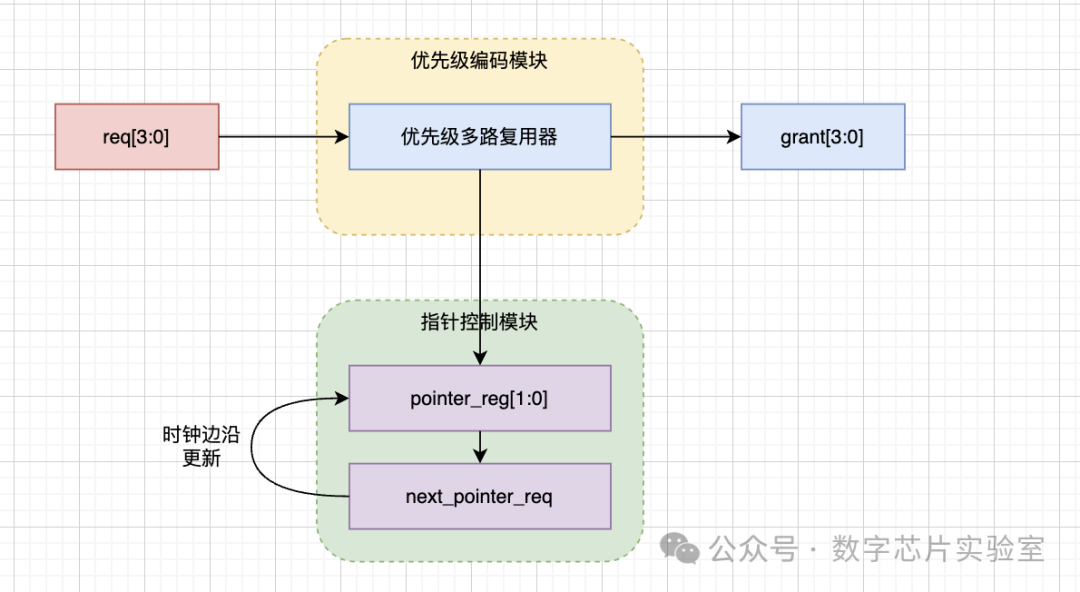

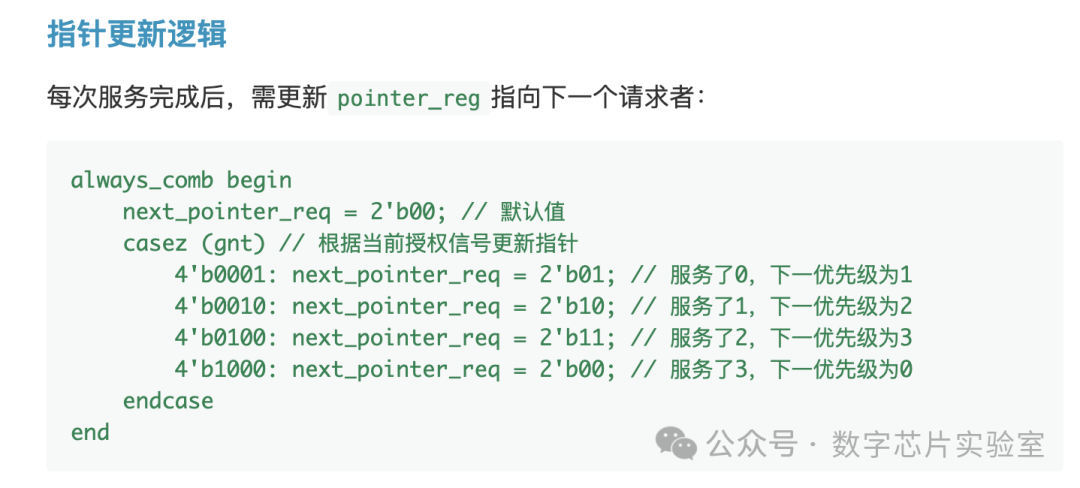

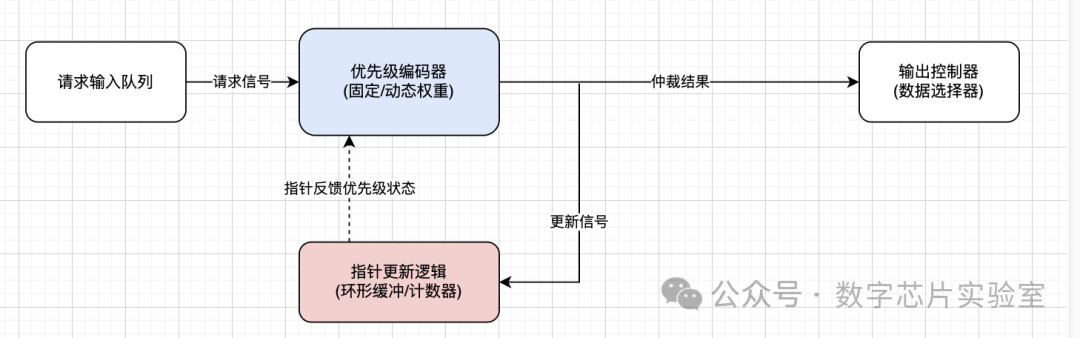

以下是使用deepseek辅助生成的微架构电路框图和数据流程图。对于这种简单的模块，甚至不需要再手动拖拽。
后文是具体的操作过程：
