CAD明明要素很少但文件太大怎么办，利用gis给cad文件瘦身（仅适用于cad里都是多段线）

前情

发现从别人手里要来的cad文件，或者是从别的cad粘贴内容进自己的cad之后，文件会变得很大很卡，每编辑一步就卡很久，尝试过用AUDIT修复命令和PURGE清理命令给cad清理还是文件很大，filters图层过滤器里也没有找到多余的可删的无用过滤器，因为提交要求也不能直接写块。尝试用gis软件作为中转，既可以给cad一键瘦身，又不破坏cad的原有坐标。

案例：给路网cad瘦身

软件：GIS软件（我的版本是ArcMap10.8，哪个版本都行）

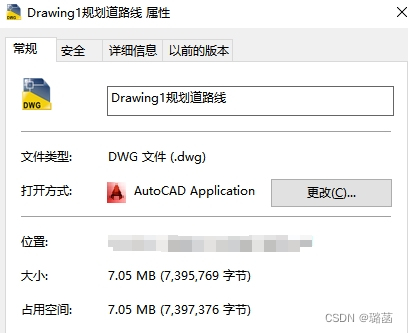

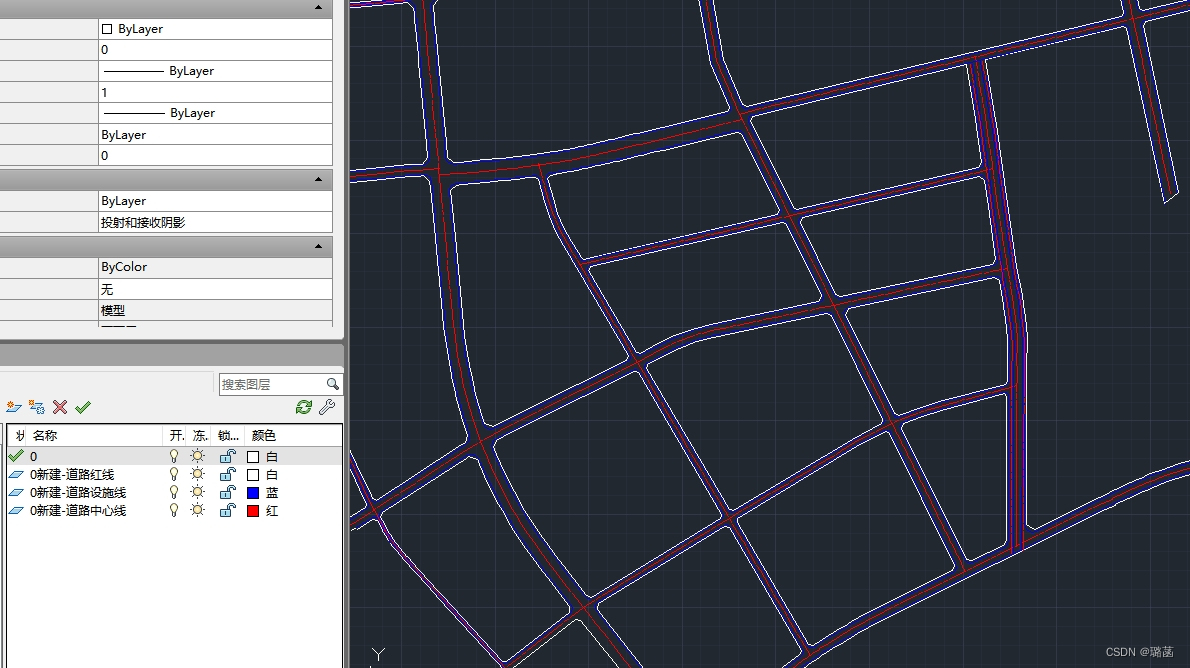

已有：一个由3个图层，若干条多段线组成的cad，坐标为2000坐标，文件大小为7M（按理说才这点内容不应该7M，肯定在前人多次复制粘贴过程中夹杂了很多无用信息）

第一步：把cad文件拖入gis

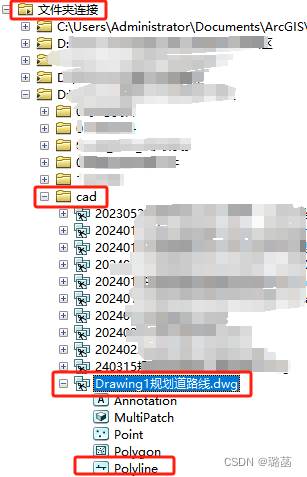

打开gis，打开目录，文件夹连接里找到该cad文件，点开前面的“＋”号把polyline文件拖入gis数据框，得到下图，展开polyline图层会发现有上百条没有用的数据记录。

第二步：导出至CAD

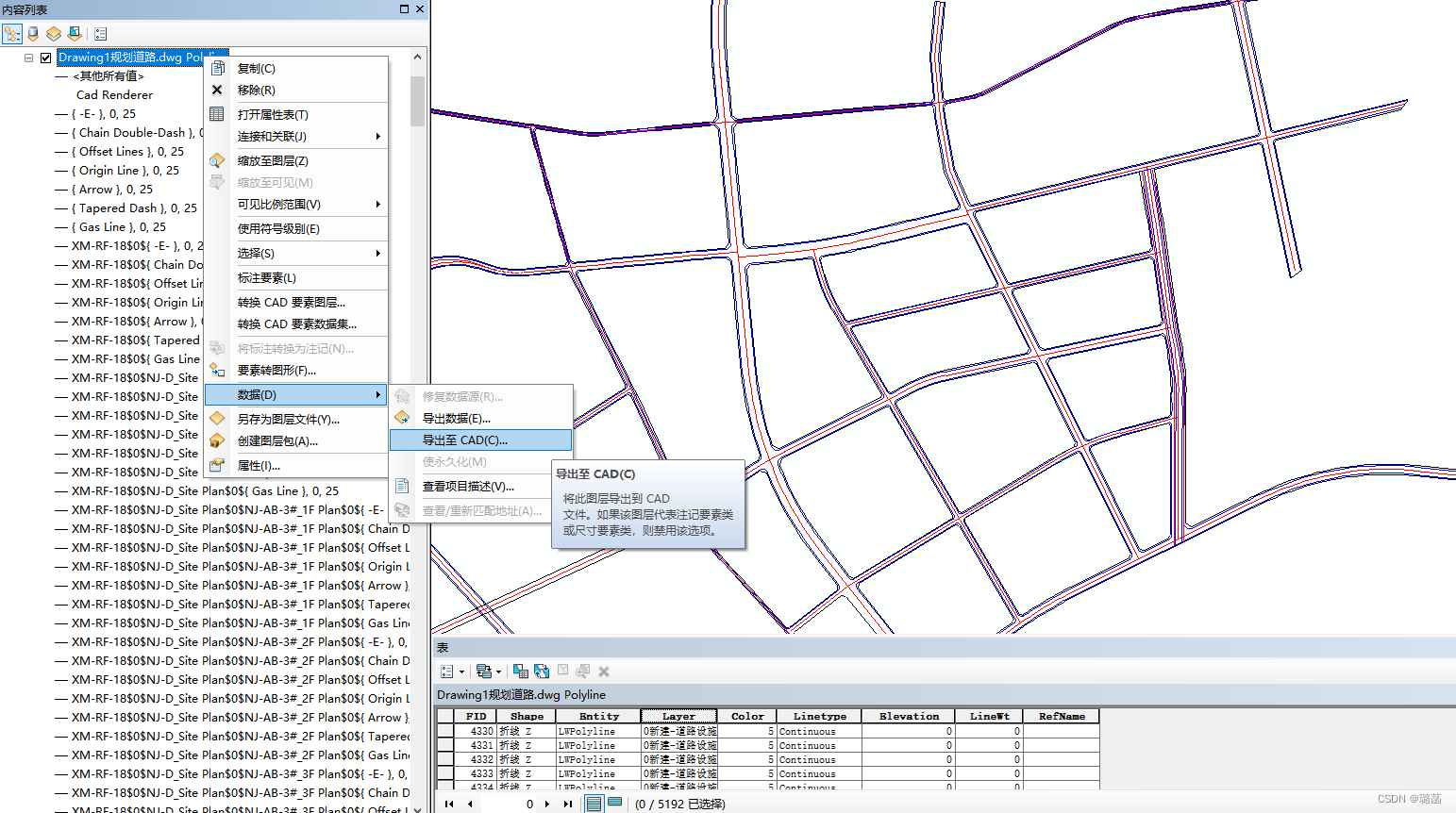

该图层右键—数据—导出至CAD，在弹出的工具框里选好输出类型和输出文件夹命名，点确定

、

第三步：检查修正图层设置和多段线类型

导出后，看到路网cad文件已经被压缩到1M。

打开发现，原来多段线的颜色、线型和线宽是对图层整体设置的，但新导出的cad里，多段线的颜色、线型和线宽是对每根线设置的，而图层的颜色是随机生成的，图层的线型和线宽也是默认值，可调整也可以不调整，如果强迫症可以手动调一下。

第四步：把三维多段线变回多段线（如有）

如果空间参考z值没有额外处理过，还有可能发现，原来cad里的多段线在导出后都变成了三维多段线。把三维多段线变成多段线的方法就是炸开再合并。

具体操作：选中所有的三维多段线，先X（explode）命令炸开变成直线，再PE（pedit）命令→M多选全部的直线→Y确认直线转换为多段线→J（jion）合并多段线→空格确定。

最后，我习惯于把处理好的多段线全选复制，原位粘贴到新的cad里，因为由gis直接导出的cad文件总有点莫名其妙的bug，比如图标粘贴不进去、线型下拉发现自动加载了很多用不到的线型等。粘贴到新的cad保存后发现，只剩440KB了，比原来文件小了16倍！

此压缩方法存在缺陷，比如会把原来的街道转角圆弧变成多段线，因此只适用于全是多段线的cad。
