【STM32WB09KE测评】蓝牙测试开发板蓝牙功能介绍

STM32WB0 系列芯片适用场景广泛，WB09 适用于工业和科研场景，能够在极端环境条件下满足开发需求。

VCC 指电路 circuit 电压

VDD 指器件 Device 内部工作电压

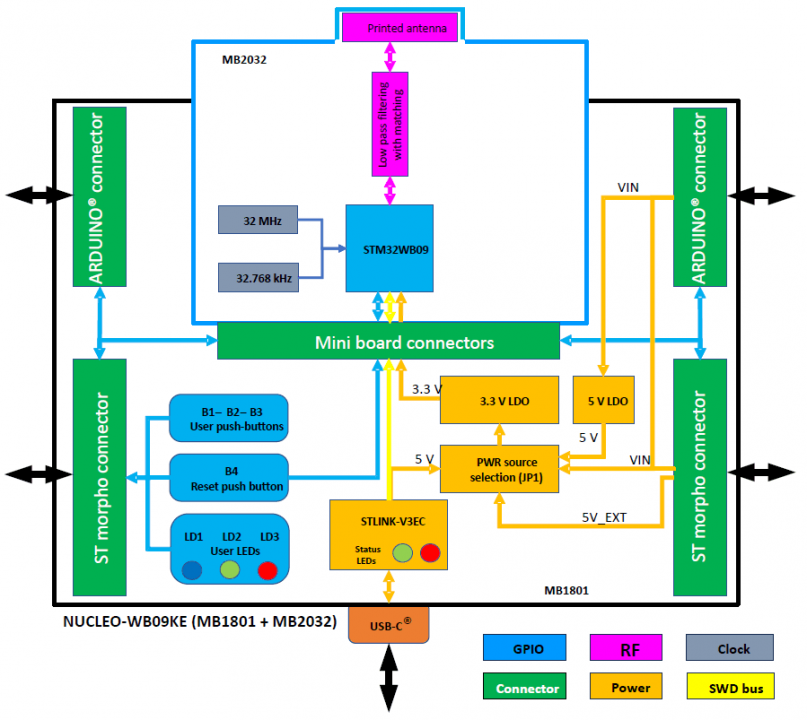

开发板硬件块图

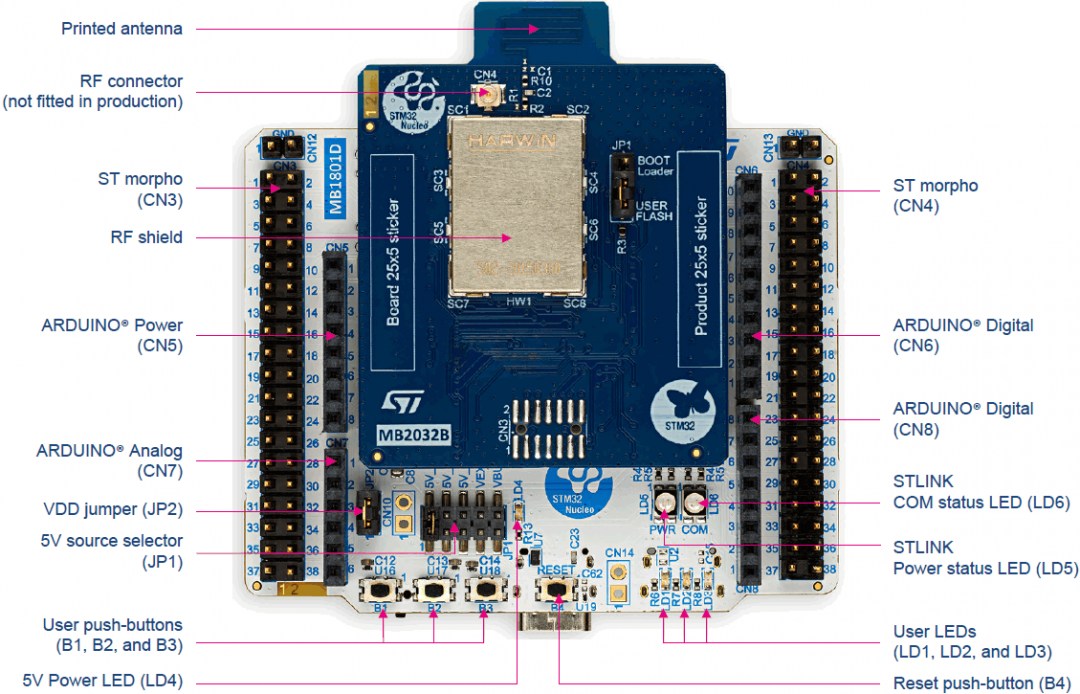

PCB 正面视图

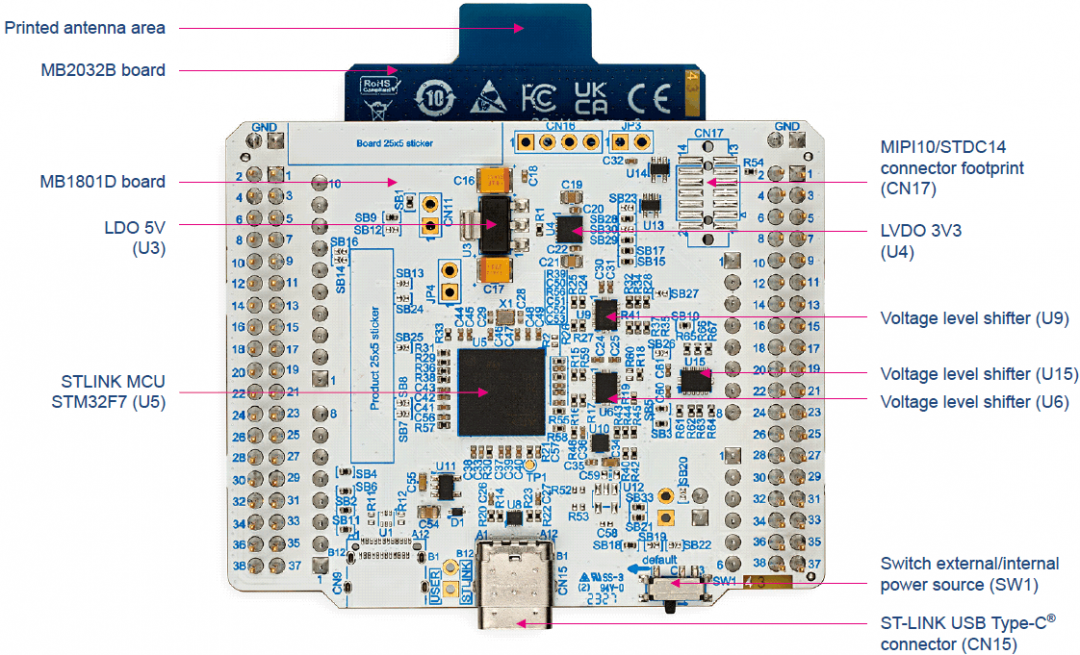

PCB 底面视图

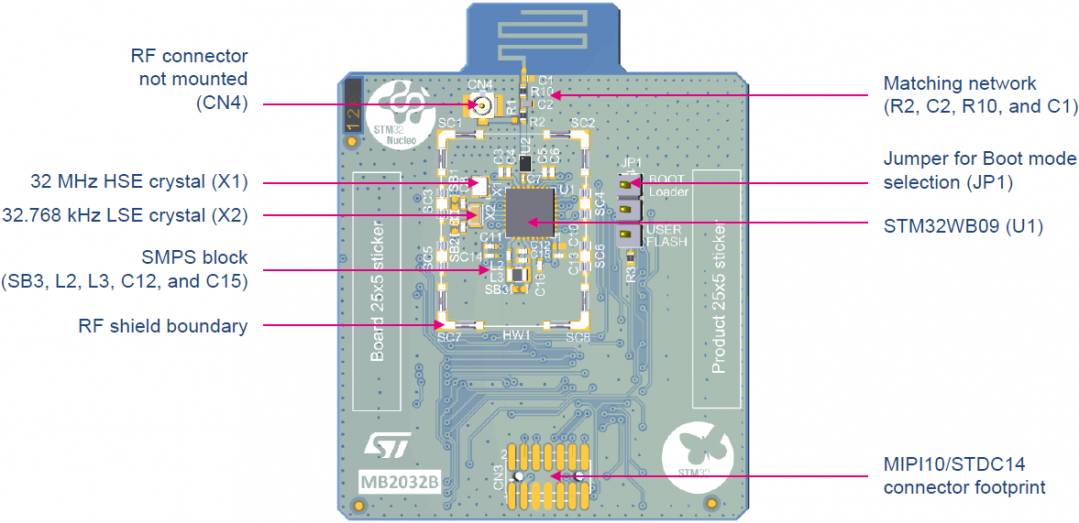

MCU 射频视图

工程建立

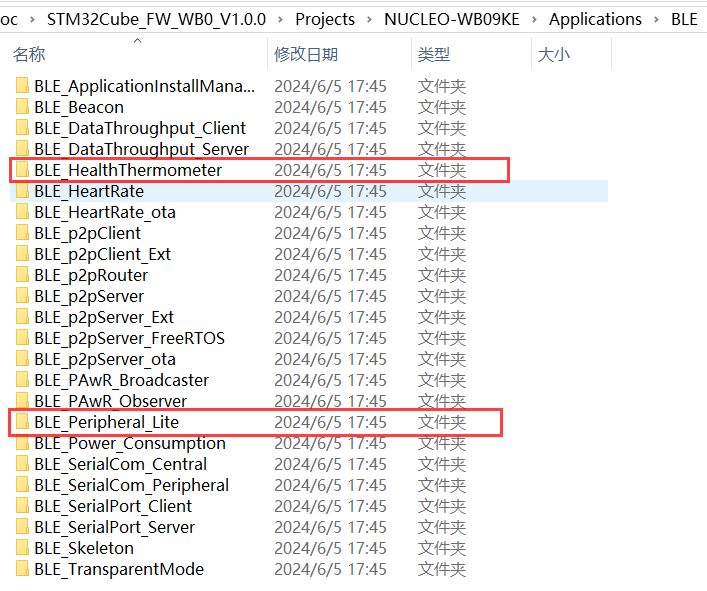

打开 Nucleo-WB09KE 开发板官方示例工程，路径 STM32Cube_FW_WB0_V1.0.0\Projects\NUCLEO-WB09KE\Applications\BLE

加载工程

主函数代码

复制

int main(void)

{

 HAL_Init();

 SystemClock_Config();



 PeriphCommonClock_Config();



 MX_GPIO_Init();

 MX_RADIO_Init();

 MX_RADIO_TIMER_Init();

 MX_PKA_Init();



 MX_APPE_Init(NULL);



 while (1)

{

   MX_APPE_Process();

}

}

函数 MX_APPE_Process 定义如下

复制

void MX_APPE_Process(void)

{

 UTIL_SEQ_Run(UTIL_SEQ_DEFAULT);

}

ST BLE Toolbox 安卓 APP 连接开发板蓝牙

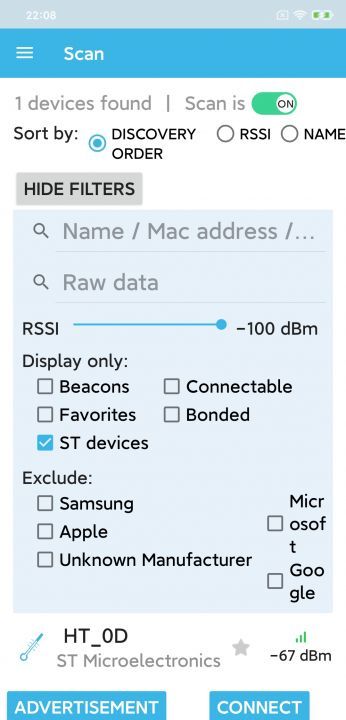

选择 HT_0D (ST Microelectronics) 蓝牙设备，点击 CONNECT 按钮连接

连接成功后进入参数读取和显示界面

烧录程序 BLE_Peripheral_Lite 至开发板，

工程代码

复制

MX_GPIO_Init();

MX_RADIO_Init();

MX_RADIO_TIMER_Init();

MX_PKA_Init();



MX_APPE_Init(NULL);



while (1)

{

  MX_APPE_Process();

}

其中 MX_APPE_Process() 函数定义在 app_entry.c 文件

复制

void MX_APPE_Process(void)

{

 VTimer_Process();



 BLEStack_Process();



 NVM_Process();



 PERIPHERAL_LITE_SERVER_Process();



#if (CFG_LPM_SUPPORTED == 1)

 PERIPHERAL_LITE_SERVER_Enter_LowPowerMode();

#endif

}

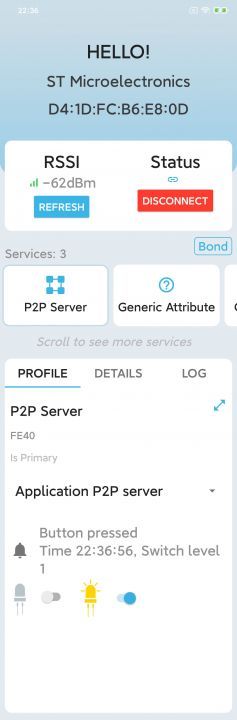

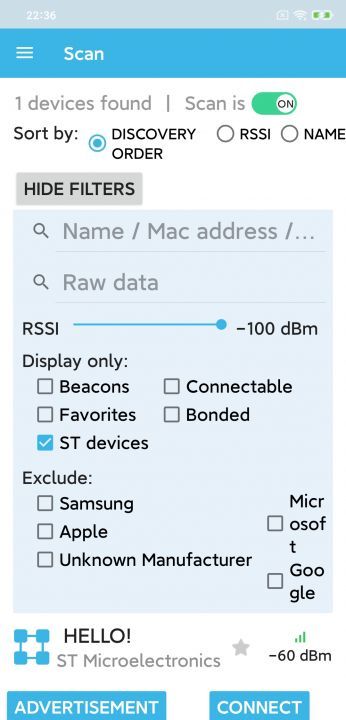

APP 连接蓝牙，选择 HELLO! (ST Microelectronics) 连接 CONNECT
