本文详细介绍了PPPoE服务器的搭建和客户端配置，包括实验目的、拓扑、步骤。实验中涉及了PPPoe协议的工作过程、认证方法，以及通过Wireshark抓包分析了PPPoE的连接过程、LCP报文、PAP/CHAP认证和IP/DNS分配。同时，文章列举了实验中可能遇到的问题及解决方案。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、实验目的

1、掌握 PPPoE 服务器搭建和配置的方法
2、掌握客户端创建 PPPoE 拨号连接的方法
3、分析 PPPoE 协议工作过程
4、理解 PPPoE 的两种认证方法。
**

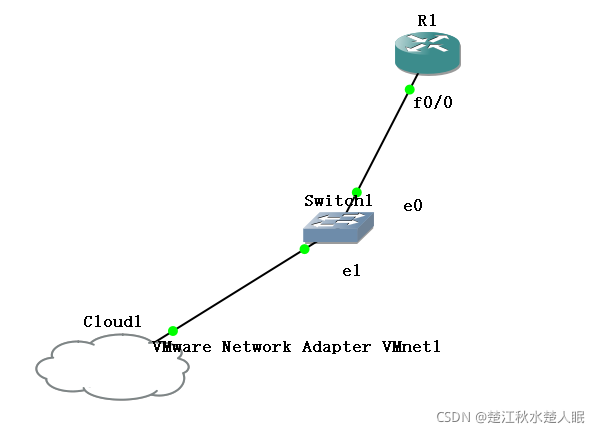

二、实验拓扑

实验拓扑

三、实验步骤

1、根据实验拓扑搭建利用GNS3搭建实验环境，注意，路由器型号用7200。
2、配置路由器R1，将其配置为PPPoE服务器，参考命令如下（注:下面IP地址的第2字节修改为自己班级，第3字节修改为自己学号后两位)。
**

R1(config)#hostname Hanb	路由器名称修改为自己姓名拼音
Hanb(config)#interface lo0	配置回环接口用于模拟 Internet
Hanb(config-if)#ip address 211.1.8.16 255.255.255.0
Hanb(config-if)#ip address 8.1.8.8 255.255.255.0 secondary
Hanb(config-if)#no sh

配置 DHCP 服务器，并命名为 chujiang，此处修改为自己的姓名拼音

Hanb(config)#ip dhcp pool chujiang
Hanb(dhcp-config)#network 192.1.8.0 /24	            配置地址池
Hanb(dhcp-config)#dns-server 211.1.8
