ER图类型全解析：气泡图、陈氏模型、Crow’s Foot 与 IDEF1X

ER图类型全解析：气泡图、陈氏模型、Crow’s Foot 与 IDEF1X

ER 图（Entity-Relationship Diagram，实体-关系图）是数据库设计与系统建模中不可或缺的工具。然而，不同类型的 ER 图在表达力、规范性、建模深度上存在明显差异。尤其在毕业论文、课题项目或开发文档中，选用合适的 ER 表示法，往往决定了模型表达的清晰程度与学术可信度。

本文将系统介绍以下四种常见 ER 图类型：

• 气泡ER图（Bubble ER Diagram）
• 陈氏ER图（Chen’s Notation）
• Crow’s Foot 表示法
• IDEF1X 建模标准

并逐一配图说明，供读者参考与选型。

---

1. 气泡ER图（Bubble ER Diagram）

📌 概述

气泡ER图是高校论文和教学中常见的一种非标准化建模方式。其特点是将所有元素（实体、属性、关系）统一用“气泡”表示，图形结构直观，但语义表达力较弱。

✅ 特点：

• 所有对象（包括属性）都画成圆形
• 不区分实体和属性形状
• 通常不表达主键、外键
• 适合展示“谁和谁有关”但不适合严格逻辑设计

🎓 应用场景：

• 大学课程报告、开题报告、论文初稿
• Word/Visio 制图快速绘制草图
• 逻辑结构粗略描述

📊 示例图：

图中，学生、课程、选课三者之间的关联通过“气泡”表示，属性如“学号”、“课程号”直接与实体气泡相连。整个结构偏逻辑图形化，缺乏数据规范性约束。

---

2. 陈氏ER图（Chen’s Notation）

📌 概述

陈氏模型由 Peter Chen 在1976年提出，是最经典的 ER 图规范之一。强调三元组结构（实体、关系、属性），对数据结构表达非常严谨，常用于课程教学、论文建模。

✅ 特点：

• 实体用矩形表示，属性用椭圆，关系用菱形
• 属性支持主键（下划线）、多值属性、派生属性
• 逻辑严谨，适合教学与专业建模

🎓 应用场景：

• 数据库系统课程教学
• 论文中逻辑结构描述
• 前期数据库逻辑建模

📊 示例图：

图中展示了一个标准的“学生-选课-课程”三元模型，属性与实体/关系通过连线表示，并明确表达了主属性。

💡 推荐工具：
schooltools.cn 提供了完全免费的陈氏ER图在线生成器，支持属性类型、自定义关系、导出高清图，非常适合毕业论文建图使用。

---

3. Crow’s Foot 表示法（乌鸦爪）

📌 概述

Crow’s Foot 是在业界中最常用的 ER 图表示法之一。它最大的特点是使用“爪形符号”清晰表达一对一、一对多、多对多等基数关系，方便从逻辑模型过渡到物理表结构。

✅ 特点：

• 实体用矩形表示，属性写在实体内
• 用连接线表达关系，爪形符号表示基数
• 更贴近数据库物理结构，可导入如 MySQL、SQL Server

🎓 应用场景：

• 实体关系建模（ER → 表）
• 系统设计说明书
• 开发文档与接口定义

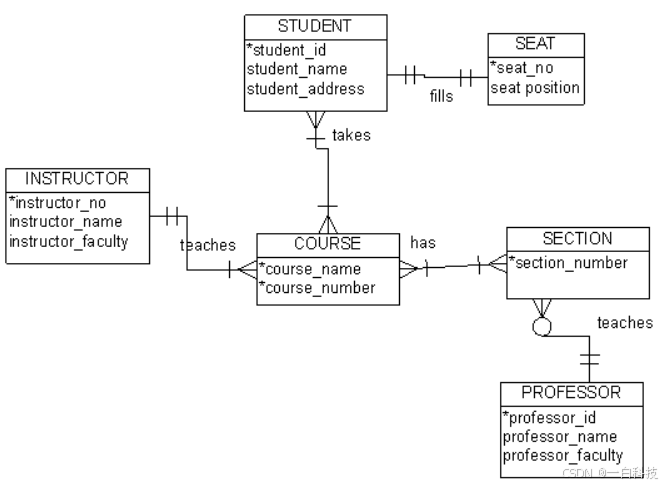

📊 示例图：

---

4. IDEF1X 模型（Integration Definition for Information Modeling）

📌 概述

IDEF1X 是一套信息建模标准，广泛用于政府、军工、工程领域建模。其图形语法更规范，能表达更复杂的数据依赖结构（如主键约束、识别关系等）。

✅ 特点：

• 统一表示强制约束、可选约束
• 明确区分主键依赖（Identifying）与非主键依赖
• 结构严谨，专业性强

🎓 应用场景：

• 政务/工程信息系统建模
• 正规数据规范文档
• 高等级开发框架建模（如 DoDAF、MODAF）

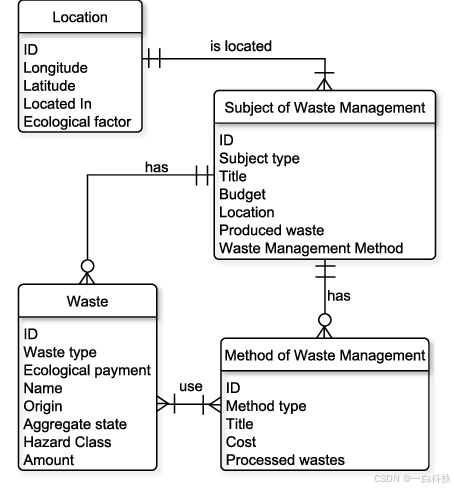

📊 示例图：

---

🧾 四种ER图类型对比总结

ER图类型	是否标准化	实体符号	属性符号	关系符号	表达能力	推荐场景
气泡ER图	❌	圆形	圆形	圆形或省略	低	教学草图、开题报告
陈氏ER图	✅	矩形	椭圆	菱形	中-高	教学、论文逻辑建模
Crow’s Foot	✅	矩形	文本块	连线+爪型	高	业务建模、开发设计文档
IDEF1X	✅	矩形	文本块	箭线+语义	极高	工程建模、政务系统建模

---

✅ 推荐工具总结（适合学生/开发者）

工具名	支持图类型	是否免费	特点
schooltools.cn	陈氏ER图	✅	无需登录、支持中文、可导出图片
dbdiagram.io	Crow’s Foot	✅	代码生成模型、可导出 SQL
PowerDesigner	多种标准	❌	商业工具，功能强大，入门复杂
Draw.io	任意绘图	✅	通用绘图，需手动拼接 ER 元素

---

📌 写在最后

掌握不同类型的 ER 图不仅有助于提高数据库设计水平，也能显著提升论文的专业表达效果。选对图形表示法，是技术沟通与学术表达的重要起点。

如你正在撰写毕业设计或系统论文，推荐试试 schooltools.cn 提供的免费陈氏ER图生成工具，一键画图、导出、插入论文，专业又高效。

欢迎留言交流你常用的 ER 图风格！
