显示屏分类

触摸屏+显示屏

在我们工业类产品的开发生产当中，少不了和显示屏打交道，而显示屏的种类和名称繁多，下面便从各种显示屏的技术原理、优缺点加以区分。

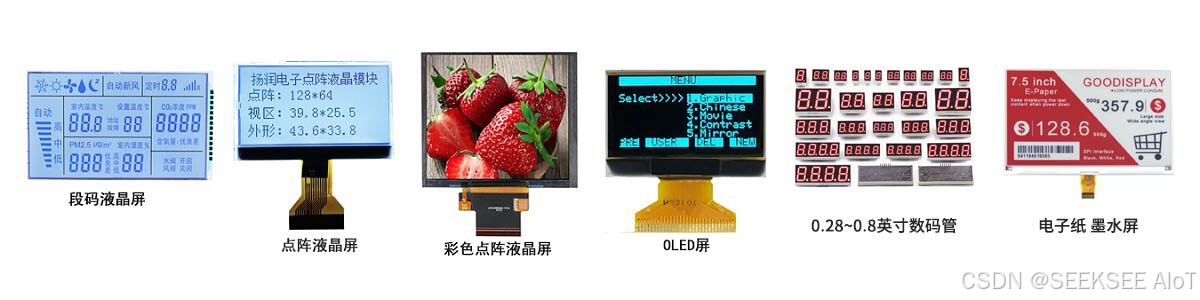

目前市面上主流大类可以分为LCD、LED两类。另外还有E-Ink（电子墨水屏）

按技术可分为：LCD、LED、OLED、AMOLED、E-Ink。

苏州扬润电子有限公司,是一家专注段码屏(LCD)、液晶显示模块(LCM)、背光源 (LED)的生产厂家。产品广泛运用于仪器仪表，小家电控制板，气体报警器显示屏， 消毒柜显示屏，遥控器显示屏，医疗保健器械以及各种小家电等产品。

LCD显示屏

LCD（Liquid Crystal Display，液晶显示器） 是一种广泛使用的显示技术。

LCD 可以从液晶分子排列方式、驱动方式、背光源类型 和 应用场景 等多个角度进行分类。

目前市面上主流、常见名称：

• 点阵液晶屏、LCD 点阵屏
• LCD液晶段码屏、段码液晶屏、段码LCD液晶屏
• TFT彩屏
• 液晶屏
• TFT-LCD（薄膜晶体管液晶显示器）、TFT屏：可显示彩色（多为方形）

按驱动方式分类，

分为：

• 有源矩阵（Active Matrix），特点：显示效果好，响应速度快，适合高分辨率和高刷新率的应用。
• 无源矩阵（Passive Matrix），特点：

常见的有：

有源矩阵TFT-LCD

TFT（Thin-Film Transistor，薄膜晶体管） 是 LCD（液晶显示器）中的一种关键技术，TFT-LCD 只是 LCD 的一种类型，属于有源矩阵液晶显示器。

有源矩阵型 LCD 主要依赖于 TFT（薄膜晶体管）实现精确的电场控制每个像素。

无源矩阵STN-LCD

无源矩阵液晶显示器（如 STN、CSTN、FSTN）是另一种类型，适用于低刷新率和静态显示。

• STN（Super Twisted Nematic，超扭曲向列型）STN 是 TN 的改进版本：STN 通过增加液晶分子的扭曲角度（从 90° 增加到 180°-270°），改善了对比度和视角。
• CSTN（Color Super Twisted Nematic，彩色超扭曲向列型）STN 的彩色版本，通过彩色滤光片实现彩色显示。
• FSTN（Film Super Twisted Nematic，薄膜超扭曲向列型）

俗称LCD液晶段码屏。

LCD 液晶段码屏 属于 无源矩阵液晶显示器（Passive Matrix LCD），通常采用 STN（Super Twisted Nematic） 技术。它具有结构简单、成本低、功耗低的特点，适合显示数字、简单字符或符号，广泛应用于电子钟表、计算器、仪器仪表和家用电器等领域。

无源矩阵STN-LCD点阵屏

点阵屏和断码屏主要区别

LCD 点阵屏 和 段码屏 都可以采用无源矩阵（Passive Matrix）驱动方式，例如 STN 技术。

• 断码屏显示内容为固定的段码（如数字、简单字符或符号），段码之间没有像素点的概念。每个段码对应一个独立的电极，显示内容不可编程。
• 点阵屏：显示内容为像素点组成的图形或文字。每个像素点可以独立控制，显示内容可编程。

段码（断码）液晶屏也叫笔段式液晶屏，是指在某一个指定的位置显示或者不显示的固定液晶显示屏，只能用于数字和字符简单的显示出来，主要是替代LED数码管（是由7个笔段组成的，用于显示数字0～9）。

点阵屏和断码屏的主要区别在于：段码液晶屏只能显示字符和数字，而点阵液晶屏不仅可以显示数字还能显示汉字以及图像，断码液晶屏在价格上也要便宜很多。

TN屏：最低端的LCD屏，只能够单色显示（可做多边形），TN屏可分为点阵屏和断码屏

按液晶分子排列方式分类

这是 TFT-LCD 最常见的分类方式，主要分为以下几种类型：

• TN（Twisted Nematic，扭曲向列型），特点：响应速度快，成本低，但视角较窄，色彩表现一般。
• IPS（In-Plane Switching，平面转换型），特点：视角广，色彩表现好，但响应速度较慢，成本较高。
• VA（Vertical Alignment，垂直配向型），特点：对比度高，色彩表现好，但视角和响应速度介于 TN 和 IPS 之间。

按背光源类型分类

• CCFL（冷阴极荧光灯）背光
• LED 背光，特点：功耗低，寿命长，亮度均匀。

按应用场景分类

• 消费电子，特点：高分辨率、高刷新率、色彩表现好。
• 工业控制，特点：高可靠性、宽温范围、抗干扰能力强。
• 医疗设备，特点：高分辨率、高亮度、色彩准确。

LED显示屏

目前市面上主流、常见名称：

• LED点阵屏
• LED数码管显示屏
• OLED屏、OLED液晶屏(不属于液晶屏了吧)

LED数码显示管

数码管是由电路控制的，背面有灯，通过控制灯来控制显示。数码管需要定制（开模具）形状可以随意做

OLED（有机发光二极管）

• 自发光，无需背光，对比度高。
• 响应速度快，视角广。
• 功耗低，适合电池供电设备。

AMOLED（主动矩阵有机发光二极管）

• OLED 的升级版，每个像素独立控制。
• 显示效果更细腻，色彩更鲜艳。
• 功耗更低，适合高分辨率显示。

LED 点阵屏

LED 点阵屏 由多个发光二极管（LED）组成，每个 LED 作为一个像素点，通过控制每个 LED 的亮灭来显示内容。可显示文字、图形和动画。
