一、IEC60870-5-104通信规约
IEC60870-5-104规约，简称IEC104，IEC104规约由国际电工委员会制定。IEC104规约把IEC101的应用服务数据单元（ASDU）用网络规约TCP/IP进行传输的标准，该标准为远动信息的网络传输提供了通信规约依据。采用104规约组合101规约的ASDU的方式后,可很好的保证规约的标准化和通信的可靠性。
TCP端口号为2404，站端为Server 控端为Client，平衡式传输
IEC 104规约是一种电力自动化通信协议，通常采用的是平衡传输模式。在平衡传输模式下，所有站都可以启动报文传输，即主站和从站都可以独立地发起通信会话，进行数据的发送和接收。
平衡模式传输与非平衡模式传输：
平衡模式传输
平衡方式传输是一种通信传输方式，它允许通信双方在没有规定谁先发起通信的情况下进行会话。在这种传输方式中，通信的两个实体都具备发起和接收信息的能力，从而实现双向通信。这种传输方式可以提高通信的灵活性和效率，因为它不依赖于固定的通信发起方。
非平衡模式传输
在非平衡传输模式下，主站可以顺序地召唤各被控站，而被控站只在被查询时才传输数据。这种模式适用于点对点、星形、多点等多种配置
IEC 60870-5-104 标准中的平衡模式传输过程允许通信双方在没有规定谁先发起通信的情况下进行会话，即主站和从站都可以独立地发起通信会话。以下是平衡模式传输过程的一般步骤：
- 建立连接：通信双方建立一个稳定的通信连接。在 TCP/IP 环境中，这涉及到建立一个 TCP 连接。
- 初始化：在开始数据交换之前，双方可能需要进行初始化过程，以确保它们都处于正确的工作状态。
- 数据传输：在平衡模式下，主站和从站都可以独立地发送数据。数据可以是请求、命令、状态更新或其他类型的信息。
- 确认和响应：接收方收到数据后，会发送确认信息或相应的响应。这确保了数据的可靠传输。
- 事件触发：在平衡模式下，任何站都可以独立地触发事件，例如，当检测到特定条件或异常时，从站可以主动向主站发送事件通知。
- 周期性更新：被控站可以周期性地向主站发送过程变量的最新值，以保持数据的时效性。
- 总召唤：控制站可以使用总召唤命令请求从站发送所有过程变量的实际值，以刷新控制站的数据。
- 时钟同步：为了确保时间一致性，控制站可以发送时钟同步命令给被控站，以同步它们的时钟。
- 错误处理：如果在传输过程中出现错误，比如数据包丢失或损坏，双方都可以采取措施进行重传或错误纠正。
- 通信结束：当通信双方完成数据交换后，可以结束通信会话。这通常涉及到关闭 TCP 连接。

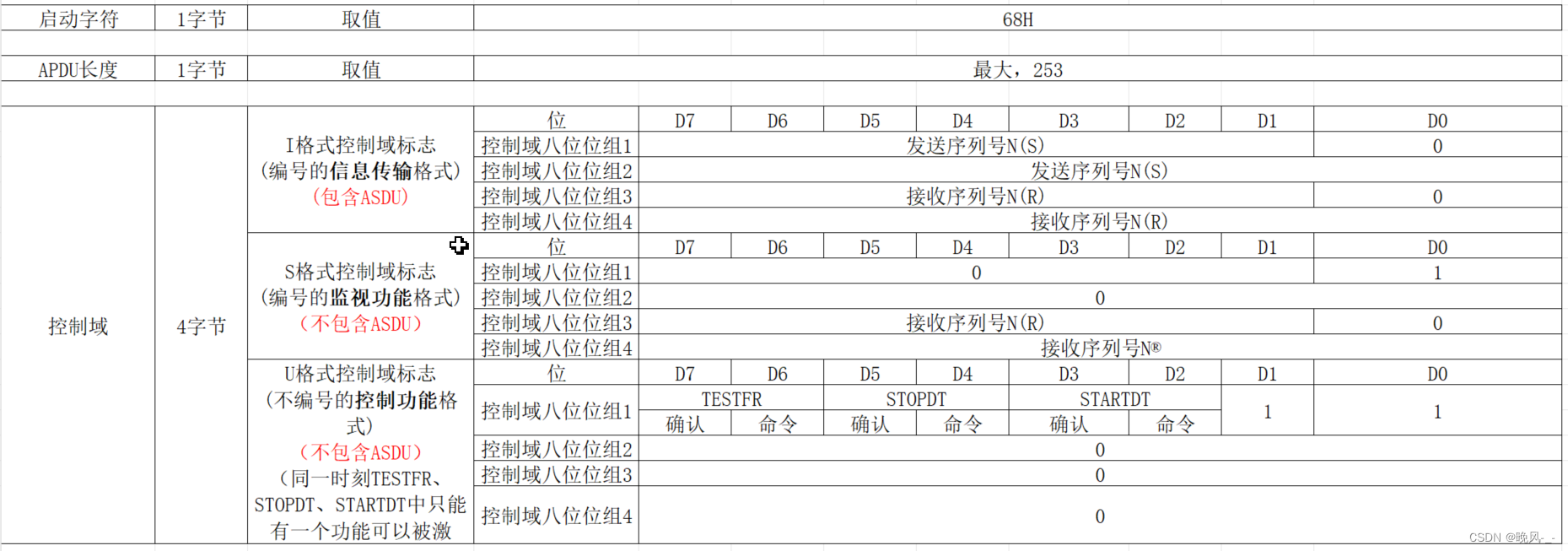

1.IEC104的报文结构
IEC 60870-5-104 协议的报文结构为应用规约数据单元（APDU）。主要包括两个部分，分别是应用规约控制信息（APCI）、应用服务数据单元（ASDU）。
-
APCI应用规约控制信息：它是所有发送、接收的报文头并且可以单独发送的。
-
ASDU 应用服务数据单元:
- ASDU 是报文的有效载荷部分，包含了实际传输的数据，如遥信、遥测、遥控等信息。
- ASDU 由类型标识、可变结构限定词、传送原因、ASDU 公共地址、信息对象地址等组成。
- ASDU 的结构和内容取决于传输的数据类型和上下文。
-
APDU 是由 APCI 和 ASDU 组成的完整报文，是 IEC 60870-5-104 协议中传输的基本单元。
APDU 应用规约数据单元（整个数据） = APCI 应用规约控制信息（固定6个字节） + ASDU 应用服务数据单元（长度可变）
-
APDU的长度域定义了APDU体的长度，它包括APCI的四个控制域八位位组和ASDU（ASDU长度加4）。APDU应用规约数据单元长度最大253（255减去启动符与本身）
-
控制域定义了确保报文不丢失和重复传送的控制信息（也就是发送序列号和接收序列号），报文传输启动/停止，以及传输连接的监视等。
2.IEC104的报文格式–I/U/S格式
控制域对应不同类型的格式（I帧、U帧、S帧），意义和格式都不相同。
2.1 I帧
I格式（信息传输格式类型—Information transmit format）：
I格式报文用于传递信息，包含了应用服务数据单元（ASDU）。==I帧为信息帧，用于传输具体的通信数据。==遥信、遥测、遥控、遥调、总召、对时等都需要使用I格式传送。I帧用于传输含有信息体的报文和确认对方I格式的信息报文。
I帧的基本格式如下:
-
启动字符：固定为
68H，用于标识报文的开始。 -
APDU的后续长度：这个长度是变长的
-
控制域：
I帧报文控制域格式如下：
-
包含ASDU
后续会对应用服务数据单元ASDU进行详细分析。
-
2.2 U帧
U格式（不计数的控制功能类型—Unnumbered control function）：
U格式报文用于数据传输的过程控制主站实现子站进行数据传输（STARTPDT），停止子站的数据传输（STOPDT），和TCP链路测试(TESTER)，它不包含ASDU(应用服务数据单元)。在同一时刻TESTFR、STOPDT、STARTDT中只能有一个功能可以被激活。U帧为控制帧，用于控制启动、停止和测试。U帧是用于传输链路控制命令的报文。
U帧的基本格式如下:
-
启动字符：固定为
68H，用于标识报文的开始。 -
APDU的后续长度：这个长度通常是固定的，为4个字节。
-
控制域：

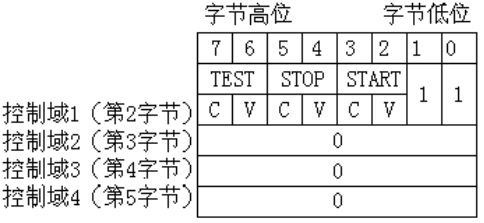

U帧报文控制域格式如下：
控制域1的六种情形：
U格式报文 控制域 语义 68 04 07 00 00 0000000111启动命令 68 04 0B 00 00 0000001011启动确认 68 04 13 00 00 0000010011停止命令 68 04 23 00 00 0000100011停止确认 68 04 43 00 00 0001000011测试命令 68 04 83 00 00 0010000011测试确认 控制域2~4为
00 00 00 -
不包含ASDU
U帧的主要用途:
-
连接的建立和断开：U帧用于在通信开始前进行握手，建立连接，并在通信结束后进行断开。它可以用来发送连接请求、确认连接、发送心跳信号、请求断开连接等
-
测试链路连通性：U帧还用于测试链路的连通性。在一段时间内如果没有数据传输，主站或子站可以发送测试U帧（TESTFR）来检查对方是否仍然在线，并期待收到测试确认U帧（TESTFR ACK）作为响应
-
维护链路活动状态：当双方都没有数据发送时，U帧可以用来维持TCP连接的活动状态，防止因长时间无活动而导致的连接断开
U帧报文解析（举例）：
当首次建立通信连接时，需要使用U帧来启动传输
-
传输启动命令
启动字符 APDU后续长度 控制域 680407 00 00 00 -
传输启动确认（响应）
启动字符 APDU后续长度 控制域 68040B 00 00 00
在数据传输过程中，为了确保链路的连通性，通信双方可以周期性地发送测试U帧。或者如果主站超过一定时间没有下发报文或者RTU也没有上送任何报文，双方都可以按频率发送U帧，测试帧（U帧）
-
测试命令
启动字符 APDU后续长度 控制域 680443 00 00 00 -
测试确认（响应）
启动字符 APDU后续长度 控制域 680483 00 00 00
当要断开通信连接时，需要使用U帧来停止传输
-
停止命令
启动字符 APDU后续长度 控制域 680413 00 00 00 -
停止确认（响应）
启动字符 APDU后续长度 控制域 680423 00 00 00
2.3 S帧
S格式(计数的监视功能类型—Numbered supervisory functions)：
S帧用于当没有I格式报文回应的情况下，回应确认报文的接收，它不包含ASDU(应用服务数据单元)。S帧为监视帧，主要作用是向发送方确认已经成功接收并处理了特定的I帧。S帧传送的没有具体的信息内容，是用来对站端所发信息报文的确认。S帧的主要作用是对I帧进行确认，它不包含任何实际的数据负载，仅用于确保数据传输的可靠性和顺序性。通过S帧，接收方可以告知发送方已经成功接收到特定序列号的I帧，从而允许发送方进行流量控制和错误恢复。
S帧的基本格式如下:
-
启动字符：固定为
68H，用于标识报文的开始。 -
APDU后续长度：这个长度通常是固定的，为4个字节。
-
控制域：

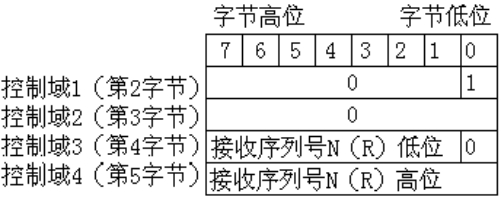

S帧报文控制域格式如下：
控制域1与控制域2：固定为
01 00控制域3与控制域4 （接收序列号）：已接收的I格式报文的发送序列号 + 2
-
不包含ASDU
S帧的主要用途:
- 确认接收：接收方通过发送S帧来确认已经成功接收并处理了发送方的I帧。
- 流量控制：通过调整发送S帧的频率，接收方可以对发送方的数据流量进行控制，防止因接收方处理能力有限而导致的数据溢出。
- 错误检测：如果发送方发现接收方的S帧中确认的序列号与预期不符，可以采取重传等措施。
S帧的使用策略可以根据实际的通信需求和系统设计来定制。例如：
- 固定频率确认：无论接收到多少I帧，接收方都按照固定频率发送S帧。比如接收8帧I帧回答一帧S帧
- 按需确认：接收方只有在接收到特定数量的I帧后，才发送一个S帧进行确认。
- 即时确认：接收方在接收到每一个I帧后都立即发送S帧进行确认。
S帧报文解析（举例）：
-
已接收的
I帧启动字符 APDU后续长度 控制域1~2（发送序列号） 控制域3~4（接收序列号） ASDU 68FA6C 6784 00... -
确认的S帧
启动字符 APDU后续长度 控制域1~2 控制域3~4（接收序列号） 680401 006E 67已接收的I格式报文的发送序列号 + 2 = 0x676C+ 2 = 0x676E，表明接收方已经成功接收并处理了发送方的I帧。
3.应用服务数据单元ASDU
应用服务数据单元（ASDU）是IEC 60870-5-104协议中用于传输具体应用数据的单元。ASDU是I帧（Information Frame）的有效载荷部分，包含了实际传输的数据，如遥信、遥测、遥控、遥调、总召、对时等信息。
其结构可以简化为：
| 类型标识 | 可变结构限定词 | 传送原因 | ASDU公共地址 | 信息体地址 | 数据和品质描述 |
|---|---|---|---|---|---|
| 1个字节 | 1个字节 | 2个字节 | 2个字节 | 3个字节 | 变长 |
-
类型标识（1个字节）
标识出后面的信息体的数据类型，不同的类型标识对应不同的数据结构和意义。
完整的类型标识与每一种类型标识特点如下:
类型标识特点：
监视方向过程信息
- 标度化值与归一化值占2个字节，短浮点数占4个字节
- 一般为从站发送给主站
控制方向过程信息
- 标度化值与归一化值占2个字节，短浮点数占4个字节
- 一般为主站发送给从站
监视方向系统信息
- 当厂站（从站）在重新上电、初始化参数、重新分配缓存区等情况下，厂站需要给主站发送该类型，而主站收到该类型的APDU包，主站一般会做一次总召唤;
- 一般为从站发送给主站
控制方向的系统信息
- 一般为主站发送给从站

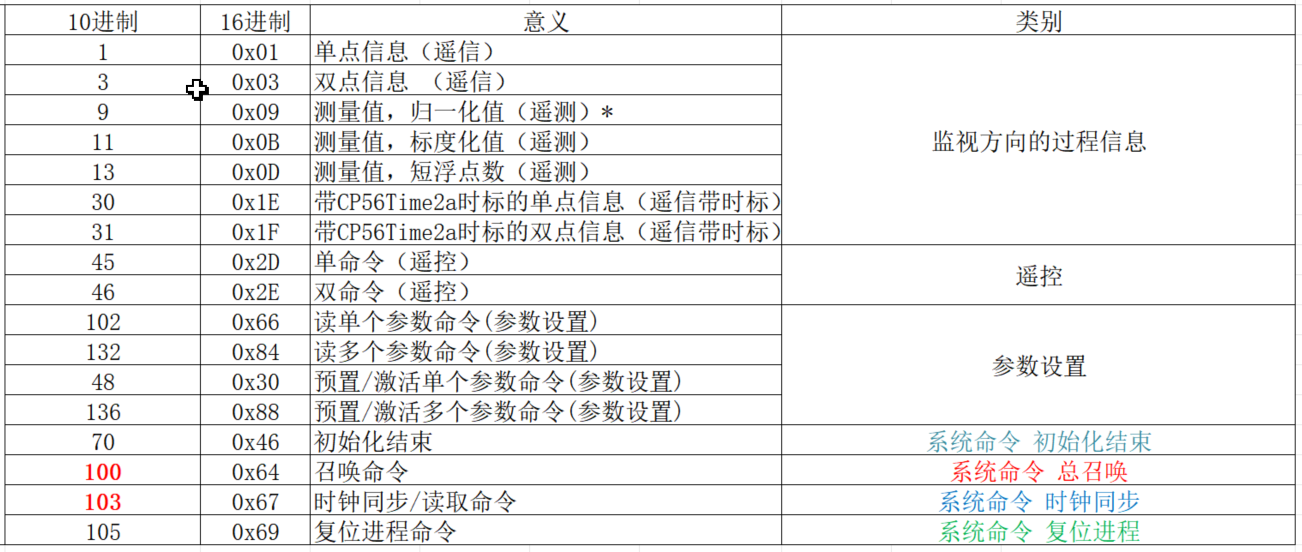

常用的类型标识：
完整的类型标识：
在监视方向的过程信息（上行）
<1> 0x01：M-SP-NA-1 =单点信息 （总召唤遥信、变位遥信）
<2> 0x02：M-SP-TA-1 =带时标单点信息 （SOE事项）
<3> 0x03：M-DP-TA-1 =双点信息 （遥信）
<4> 0x04：M-DP-TA-1 =带时标双点信息
<5> 0x05：M-ST-NA-1 =步位置信息
<6> 0x06：M-ST-TA-1 =带时标步位置信息
<7> 0x07：M-BO-NA-1 =32比特串
<8> 0x08：M-BO-TA-1 =带时标32比特串
<9> 0x09：M-ME-NA-1 =测量值，归一化值 （遥测）
<10> 0x0A：M-ME-TA-1 =测量值，带时标归一化值
<11> 0x0B：M-ME-NB-1 =测量值，标度化值 （遥测）
<12> 0x0C：M-ME-TB-1 =测量值，带时标标度化值
<13> 0x0D：M-ME-NC-1 =测量值，短浮点数（遥测）
<14> 0x0E：M-ME-TC-1 =测量值，带时标短浮点数
<15> 0x0F：M-IT-NA-1 =累计量 （电度量）
<16> 0x10：M-IT-TA-1 =带时标累计量
<17> 0x11：M-EP-TA-1 =带时标继电保护装置事件
<18> 0x12：M-EP-TB-1 =带时标继电保护装置成组启动事件
<19> 0x13：M-EP-TC-1 =带时标继电保护装置成组输出电路信息
<20> 0x14：M-SP-NA-1 =具有状态变位检出的成组单点信息
<21> 0x15：M-ME-ND-1 =测量值，不带品质描述的归一化值 （总召唤遥测量）
<30> 0x1E：M-SP-TB-1 =带时标CP56TimE2A的单点信息（遥信带时标）
<31> 0x1F：M-DP-TB-1 =带时标CP56TimE2A的双点信息（遥信带时标）
<32> 0x20：M-ST-TB-1 =带时标CP56TimE2A的步位信息
<33> 0x21：M-BO-TB-1 =带时标CP56TimE2A的32位串
<34> 0x22：M-ME-TD-1 =带时标CP56TimE2A的归一化测量值
<35> 0x23：M-ME-TE-1 =测量值，带时标CP56TimE2A的标度化值
<36> 0x24：M-ME-TF-1 =测量值，带时标CP56TimE2A的短浮点数
<37> 0x25：M-IT-TB-1 =带时标CP56TimE2A的累计值
<38> 0x26：M-EP-TD-1 =带时标CP56TimE2A的继电保护装置事件
<39> 0x27：M-EP-TE-1 =带时标CP56TimE2A的成组继电保护装置成组启动事件
<40> 0x28：M-EP-TF-1 =带时标CP56TimE2A的继电保护装置成组输出电路信息
<41~44> 为将来的兼容定义保留
在控制方向的过程信息（下行）
<45> 0x2D：C-SC-NA-1 =单命令 （遥控）
<46> 0x2E：C-DC-NA-1 =双命令 （遥控）
<47> 0x2F：C-RC-NA-1 =升降命令
<48> 0x30：C-SE-NA-1 =设定值命令，归一化值 （遥调）
<49> 0x31：C-SE-NB-1 =设定值命令，标度化值
<50> 0x32：C-SE-NC-1 =设定值命令，短浮点数
<51> 0x33：C-BO-NA-1 =32比特串
<52~57> 为将来的兼容定义保留
<58> 0x3A：C-SC-TA-1 =带时标CP56TimE2A的单命令
<59> 0x3B：C-DC-TA-1 =带时标CP56TimE2A的双命令
<60> 0x3C：C-RC-TA-1 =带时标CP56TimE2A的升降命令
<61> 0x3D：C-SE-TA-1 =带时标CP56TimE2A的设定值命令，归一化值
<62> 0x3E：C-SE-TB-1 =带时标CP56TimE2A的设定值命令，标度化值
<63> 0x3F：C-SE-TC-1 =带时标CP56TimE2A的设定值命令，短浮点数
<64> 0x40：C-BO-TA-1 =带时标CP56TimE2A的32比特串
<65~69> 为将来的兼容定义保留
在监视方向的系统信息（上行）
<70> 046x：M-EI-NA-1 =初始化结束
<71~99> 为将来的兼容定义保留
在控制方向的系统信息（下行）
<100> 0x64：C-IC-NA-1 =总召唤命令 （总召唤）
<101> 0x65：C-CI-NA-1 =电能脉冲召唤命令 （召唤电度量）
<102> 0x66：C-RD-NA-1 =读单个参数命令 （参数设置）
<103> 0x67：C-CS-NA-1 =时钟同步命令 （校时）
<104>0x68：C-TS-NA-1 =测试命令
<105> 0x69：C-RP-NA-1 =复位进程命令
<106> 0x6A：C-CD-NA-1 =延时传输命令
<107> 0x6B：C-TS-TA-1 =带时标CP56TimE2A的测试命令
<108~109> 为将来的兼容定义保留
在控制方向的参数命令（下行）
<110> 0x6E：P-ME-NA-1 =测量值参数，归一化值
<111> 0x6F：P-ME-NB-1 =测量值参数，标度化值
<112> 0x70：P-ME-NC-1 =测量值参数，短浮点数
<113> 0x71：P-AC-NA-1 =参数激活
<114~119> 为将来的兼容定义保留
文件传输
<120> 0x78：F-FR-NA-1 =文件准备好
<121> 0x79：F-SR-NA-1 =节已准备好
<122> 0x7A：F-SC-NA-1 =召唤目录，选择文件，召唤文件，召唤节
<123> 0x7B：F-LS-NA-1 =最后的节，最后的度
<124> 0x7C：F-AF-NA-1 =确认文件，确认节
<125> 0x7D：F-SG-NA-1 =段
<126> 0x7E：F-DR-TA-1 =目录｛空白或×，只在监视（标准）方向有效｝
-
可变结构限定词（1个字节）
bit7 bit6~bit0 SQ 信息对象数目 SQ控制信息对象地址是否连续
SQ=1表示连续，即当有多个信息对象时，可以依据信息体地址推导出所有信息对象的地址（只有第一个信息对象有地址，其他对象的地址就是累加1）SQ=0表示不连续，即每个信息对象必须给出其地址
总召唤时，为了压缩信息传输时间SQ=1；而在从站主动上传变化数据时，因为地址不连续，采用SQ=0
信息对象数目：如：召唤的遥测、遥信等点位的数目，最多为127个
-
传送原因（2个字节）
bit7 bit6 bit5~bit0 bit7~bit0 T P/N 传送原因 源发地址 传输原因可以是一个或两个字节，根据需要可以选择带或不带源发地址。
-
T：T=0未实验，T=1实验（一般T=0） -
P/N：P/N=0肯定确认，P/N=1否定确认（正常为P/N=0；P/N=1 说明该报文无效） -
源发地址：用来表明来自哪个主站的召唤，一般情况下不适用。规定源发地址不使用时，应置零。
-
传送原因：
十进制 十六进制 cause 方向 1 0X01 周期、循环（遥测） 上行（从站->主站） 2 0x02 背景扫描（遥信）（遥测） 上行 3 0x03 突发信息（遥信）（遥测） 上行 4 0x04 初始化 上行 5 0x05 请求、被请求（遥信被请求）（遥测被请求） 上行、下行 6 0x06 激活（遥控、参数设置 控制方向） 下行（主站->从站） 7 0x07 激活确认（遥控、参数设置 监视方向） 上行 8 0x08 停止激活（遥控、参数设置 控制方向） 下行 9 0x09 停止激活确认 （遥控、参数设置 监视方向） 上行 10 0x0A 激活终止（遥控 监视方向） 上行 20 0x14 响应站总召唤（遥信响应总召唤）（遥测响应总召唤） 上行 21-36 0x15-0x24 响应第1组召唤－响应第16组召唤 上行 37 0x25 响应计数量召唤 上行 38-41 0x26-0x29 响应第1组计数量－响应第4组计数量 上行 44 0x2c 未知的类型标识（遥控、参数设置 监视方向） 上行 45 0x2d 未知的传送原因（遥控、参数设置 监视方向） 上行 46 0x2e 未知的应用服务数据单元公共地址（遥控、参数设置 监视方向） 上行 47 0x2f 未知的信息对象地址（遥控、参数设置 监视方向） 上行 48 0x30 遥控执行软压板状态错误 上行 49 0x31 遥控执行时间戳错误 上行 50 0x32 遥控执行数字签名认证错误 上行
-
-
ASDU公共地址–厂站地址（2个字节）
一般为厂站地址，每一个配电终端对应唯一的一个值。规定：高位字节为
0x00，低位字节中 ，1-254 为站地址；255为全局地址。 -

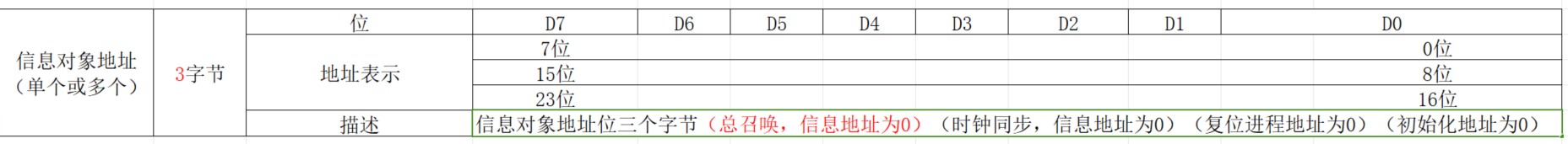

信息体地址（3个字节）
-
总召唤，信息地址为
00 00 00主站向子站发送的总召唤命令帧、子站向总站发送的总召唤确认帧、子站信息传送完毕向主站发送的总召唤结束帧，这三个帧的信息体地址均为
00 00 00。而这个过程中子站向主站发送的全遥测、全遥信等的信息体地址为后续遥测/遥信数据的起始地址，如：01 4C 00。每个遥测/遥信地址在该地址的基础上依次加1。 -
时钟同步，信息体地址为
00 00 00主站向子站发送的对时报文帧、主站收到来自子站的对时返回帧，这两个帧的信息体地址均为
00 00 00。 -
复位进程，信息体地址为
00 00 00 -
初始化，信息体地址为
00 00 00 -
如果RTU有变化遥测数据时，主动上传，主站收到的变化遥测报文帧中的信息体地址为变化遥测对应的设备点位地址，如：
01 4C 00
-
-
数据与品质描述（变长）
-
数据（变长，数据类型由前面的类型标识所决定）
举例信息体的情形：
连续信息传输：
-

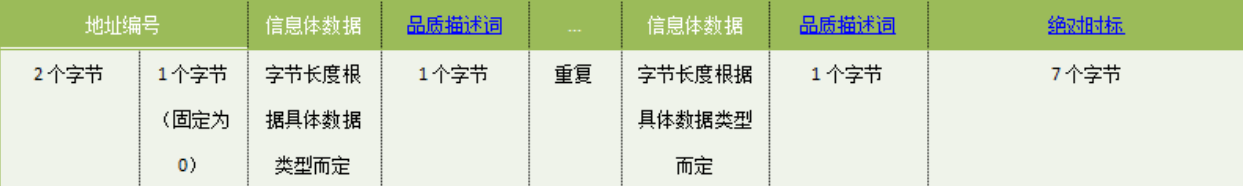

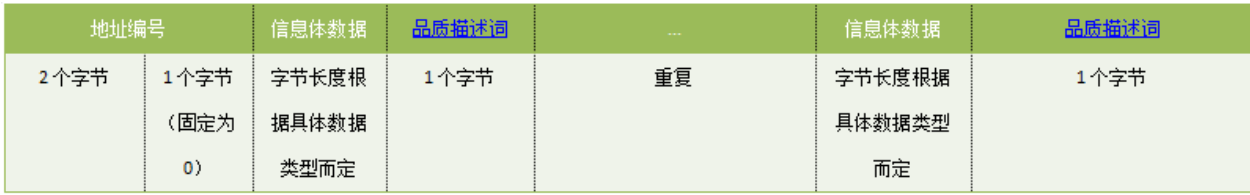

带时标CP56TimE2A的遥测
-
不带时标CP56TimE2A的遥测
-

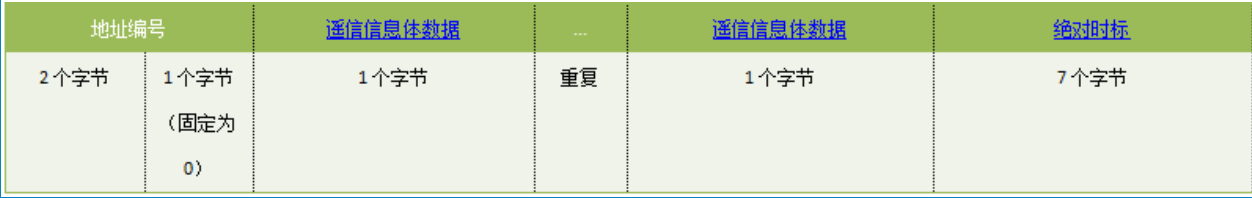

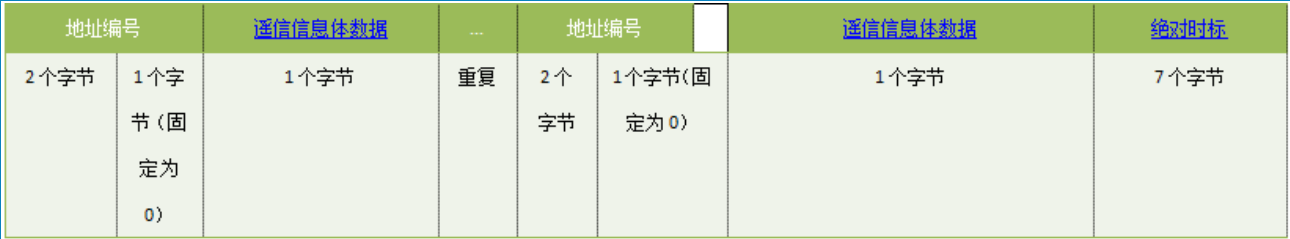

带时标CP56TimE2A的遥信
-
不带时标CP56TimE2A的遥信
非连续信息传输型：
-

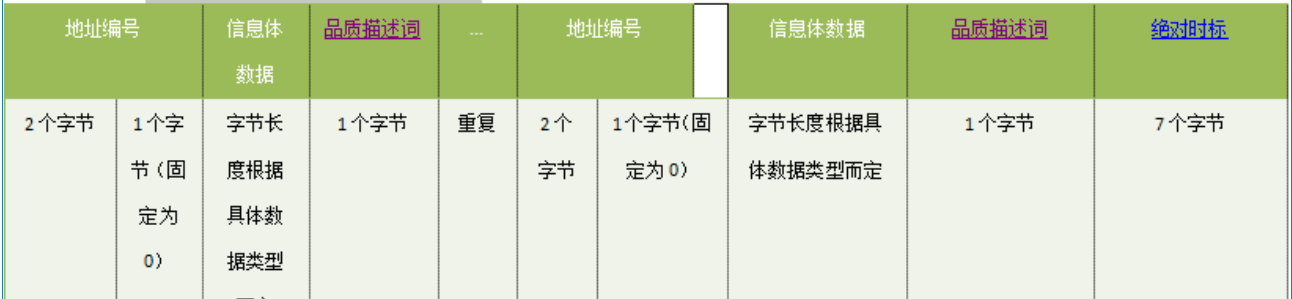

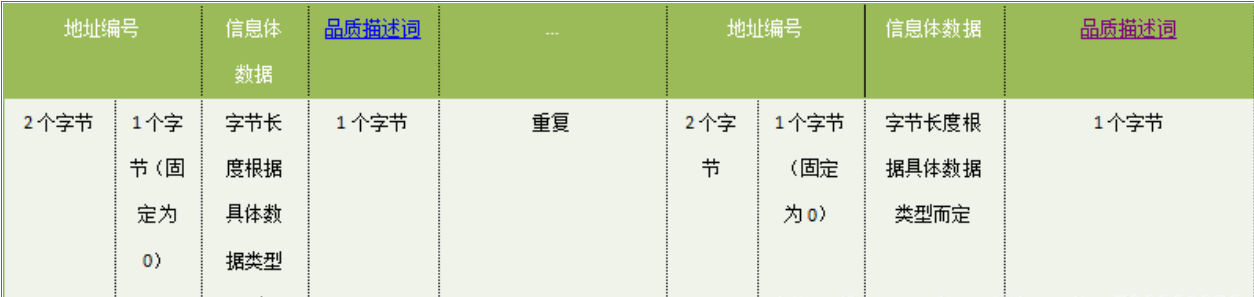

带时标CP56TimE2A的遥测
-
不带时标CP56TimE2A的遥测
-
带时标CP56TimE2A的遥信
-
不带时标CP56TimE2A的遥信
遥控：
-

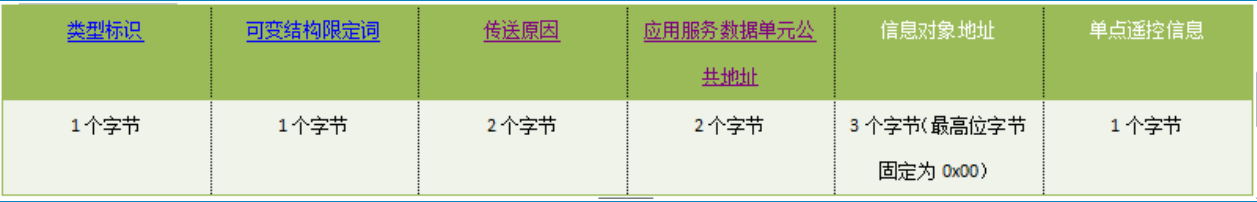

单点遥控
单点遥控信息;
- S/E = 0 遥控执行命令；S/E=1 遥控选择命令；
- QU 被控站内部确定遥控输出方式
- 1 短脉冲方式输出
- 2 长脉冲方式输出
- 3 持续脉冲方式输出
- RES ：保留位
- SCS ： 设置值； 0 = 控开 ；1 = 控合
-

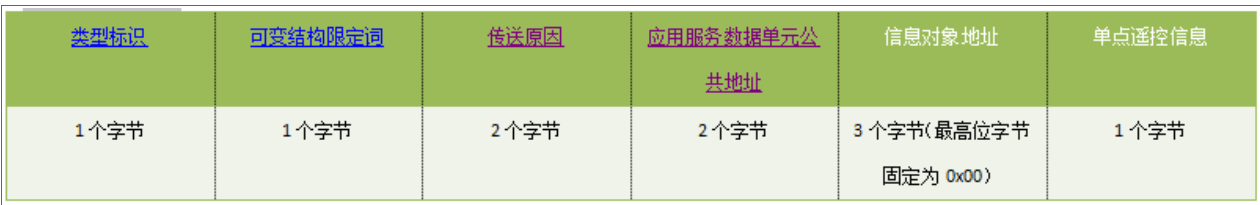

双点遥控

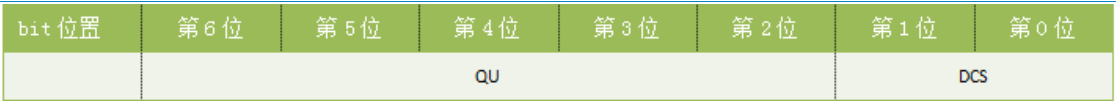

双点遥控信息：
- S/E = 0 遥控执行命令；S/E=1 遥控选择命令
- QU 被控站内部确定遥控输出方式
- 1 短脉冲方式输出
- 2 长脉冲方式输出
- 3 持续脉冲方式输出
- 其他值没有定义
- DCS 控制
- 1 控分
- 2 控合
- 3 无效控制

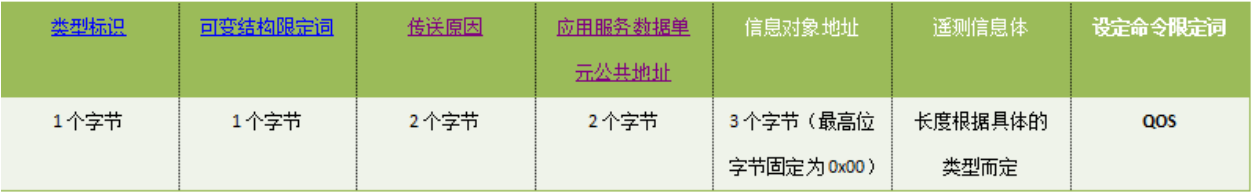

设定值（遥测）：
QOS：设定命令限定词
- S/E : 0 设定执行；1 设定选择
- 设定命令限定词： 基本就是 0 ，因为其他并没有定义
这里需要关注的几个点：
-
归一化值、标度化值、短浮点数对遥测信息体数据的长度的影响
-
归一化值（占2个字节）
-
标度化值（占2个字节）
-
短浮点数（占4个字节）
-
-
遥信数据用一个字节表示
-

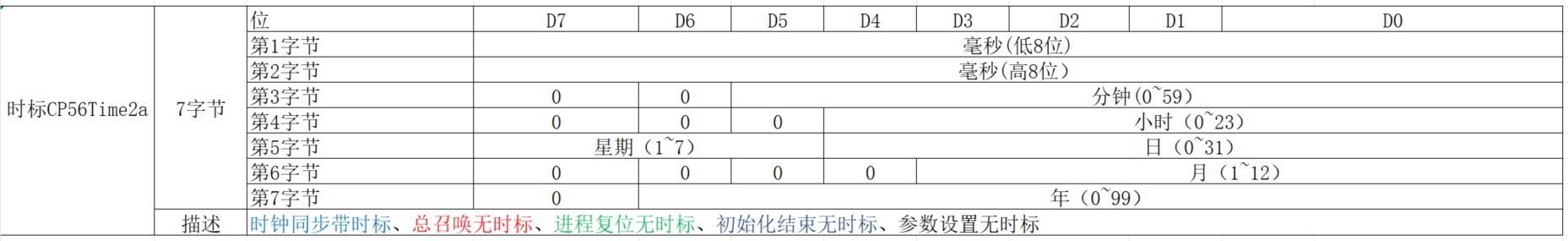

带时标CP56TimE2A与不带时标对数据的影响
带时标CP56TimE2A的数据，
- 如果是遥测，则会在重复信息体数据+品质描述词，并在最后加7个字节的时标
- 如果是遥信，则信息体数据与品质描述词会合在一个字节中，再在最后加7个字节的时标
-
连续数据上送（SQ=1）与变量数据上送（SQ=0）对数据的影响
-
SQ=1，连续数据上送，如：上送全遥测/全遥信报文，此时的数据部分不包含每个信息对象的地址，只要有前一个字段“信息体地址”就可以。例如：
-

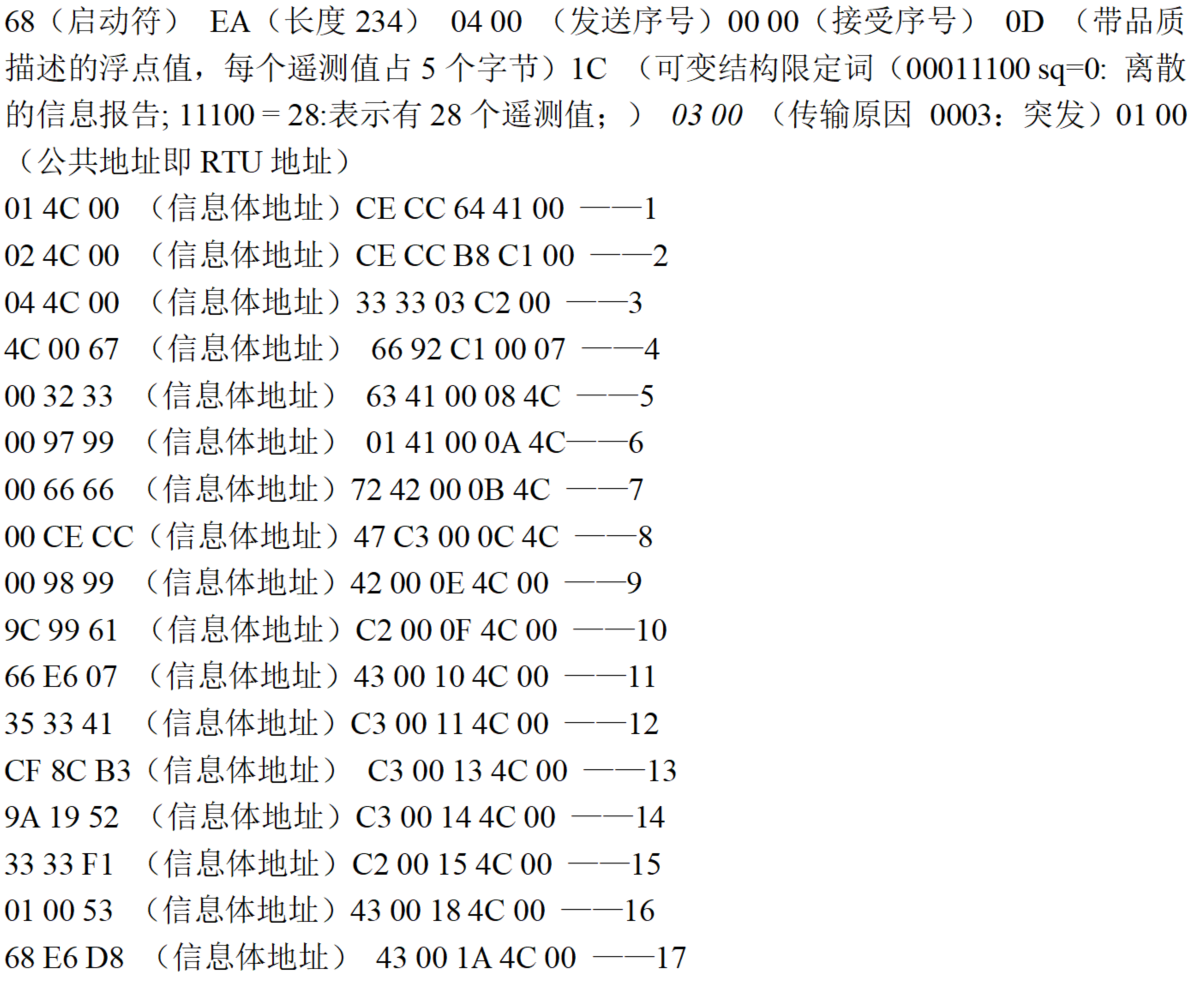

SQ=0，离散数据上送，如：上送变化遥测/变化遥信报文，此时的数据部分会包含每个信息对象的地址，例如：
-
-
-

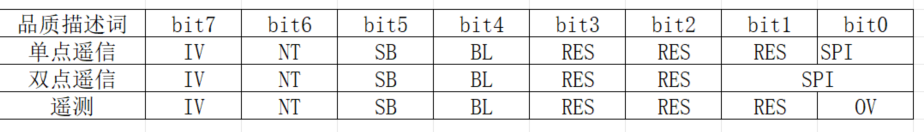

品质描述词（1个字节）
分为遥信品质描述词与遥测品质描述词
-
IV（有效标志）：IV = 0 状态有效；IV = 1 状态无效；
若值被正确采集就是有效，在采集功能确认了信息源的反常状态（例如：装置的启动过程中或者一些配置错误），那么值就是无效的。信息对象的值在这些条件下没有被定义。标上无效用以提醒使用者，此值不正确而不能使用。
-
NT（刷新标志）：NT=0 刷新成功；NT=1 刷新未成功；
若最近的刷新成功则值就称为当前值，若一个指定的时间间隔内刷新不成功或者其值不可用,值就称为非当前值。设备处于调试态或装置通讯中断都有可能造成非当前值。、
-
SB（取代标志位）：SB=0 未被取代；SB = 1 被取代；
当信息对象的值由值班员(调度员)输入（即人工置数）或者由当地自动原因（模拟遥信）所提供时，即为被取代。
-
BL（封锁标志位）：BL=0 未被封锁；BL=1 封锁；
信息对象的值为传输而被封锁，值保持封锁前被采集的状态。封锁和解锁可以由当地联锁机构或当地自动原因启动。
-
RES（保留位）
-
SPI（遥信状态位）
单点遥信，0=开；1=合，占一个bit位。
双点遥信，1=开，2=合，0和3为中间状态，占两个bit位。
-
OV（溢出标志）：OV=0 未溢出；OV=1 遥测超出量程，发生溢出
信息对象的值超出了预先定义值的范围(主要适用模拟量值)。仅在遥测品质结构词中出现。
-
-
二、IEC60870-5-104规约通信过程报文帧解析
要想理解IEC60870-5-104规约通信过程，需要先了解多种时间间隔，这些时间间隔用于确保数据的完整性、系统的同步以及通信链路的监控。
-
总召唤周期（遥测、遥信）
控制站（主站）向所有受控站（从站）发送总召唤命令的周期，总召唤可以确保控制站获得所有相关设备的当前状态信息。
-
站对时周期
站对时周期是指控制站与受控站之间进行时钟同步的频率。这个周期确保了系统中所有设备的时间同步。
-
电度召唤时间间隔
召唤电度周期是指控制站请求受控站发送电度量（如电能表读数）信息的时间间隔。
-
测试间隔
测试间隔是指控制站或受控站发送测试帧（如TESTFR U帧）以检测和维护通信链路状态的时间间隔。如果在指定的测试间隔内没有收到对方的响应，可能表明通信链路存在问题。
主从站间的通信过程：
传输启动过程
-
主站向从站发送启动命令（STARTDT U帧），来启动数据传输
报文帧：68 04 07 00 00 00
解析：68(启动符) 04（长度4） 07(控制域0000 0111) 00 00 00
-
主站收到来自从站的启动确认
报文帧：68 04 0B 00 00 00
解析：68(启动符) 04（长度4）0B(控制域0000 1011) 00 00 00
总召唤过程：总召唤功能是在初始化以后进行，或者是定期进行总召唤
-
主站向从站发送的总召唤命令帧，会设置总召唤周期如：5分钟，来定时发送总召唤命令帧。总召唤的内容包括子站的遥测、遥信等。
报文帧：68 0E 00 00 00 00 64 01 06 00 01 00 00 00 00 14
解析：68(启动符) 0E（长度14） 00 00（发送序号） 00 00（接受序号） 64（类型标示召唤全部数据） 01（可变结构限定词 sq=0:离散的信息报告） 06 00 （传输原因 0006：激活）01 00 （公共地址即RTU地址）00 00 00（信息体地址） 14（区分是总召唤还是分组召唤，02年修改后的规约中没有分组召唤）
-
子站收到后，如果确认，则主站会收到来自子站的总召唤确认帧；如果否认，则子站会送否定确认
报文帧：68 0E 00 00 02 00 64 01 07 00 01 00 00 00 00 14
解析：68(启动符) 0E（长度14） 00 00（发送序号） 02 00（接受序号） 64（类型标示召唤全部数据） 01（可变结构限定词 sq=0:离散的信息报告）07 00（传输原因 0007：激活确认）01 00（公共地址即RTU地址） 00 00 00 （信息体地址） 14（区分是总召唤还是分组召唤，02年修改后的规约中没有分组召唤）
-
子站连续地向主站传送数据，包括遥测 、遥信等

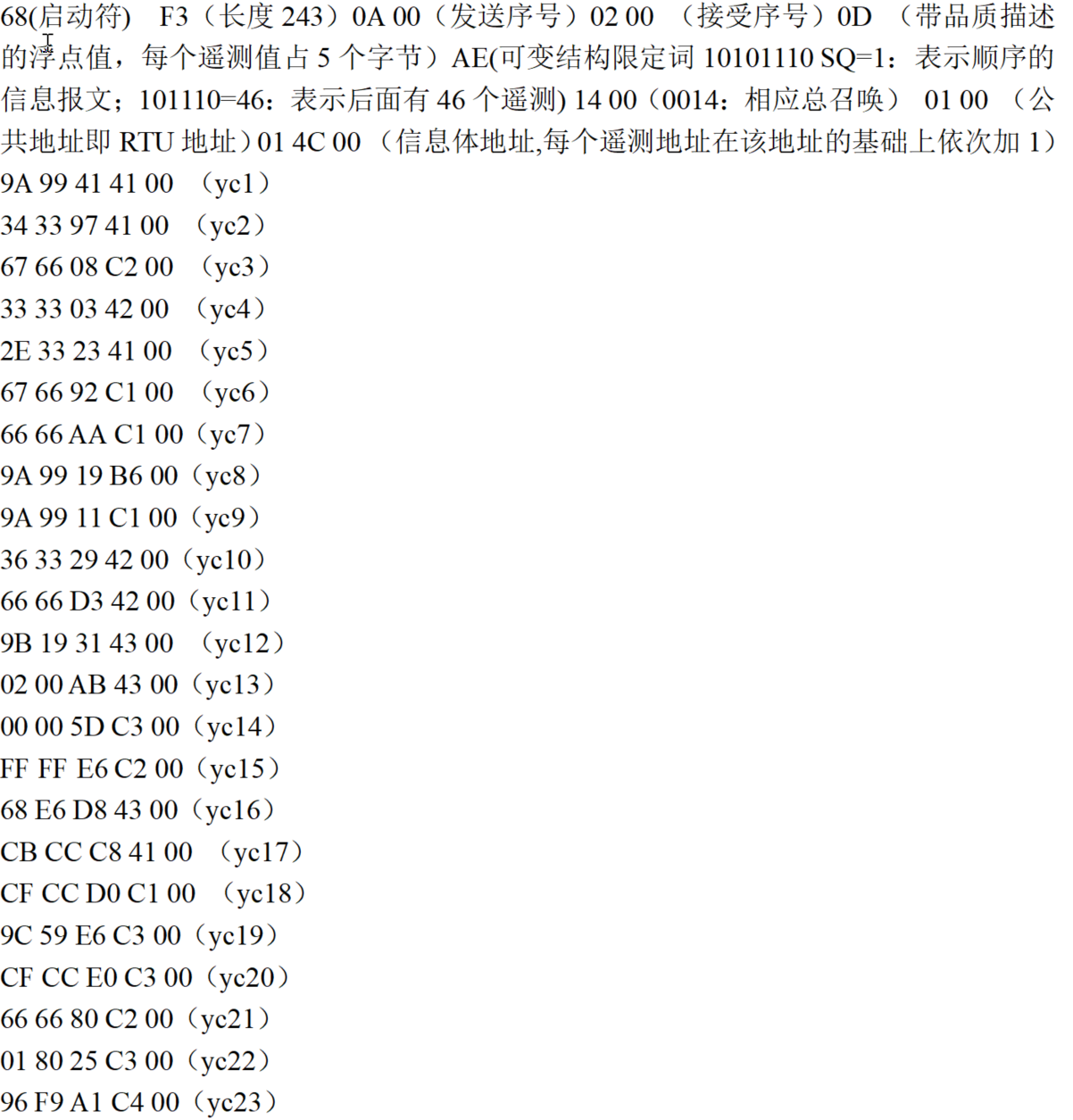

主站收到的全遥测报文：
报文帧：68 F3 02 00 02 00 0D AE 14 00 01 00 01 4C 00 第1点遥测的4字节浮点数值 第1点遥测的品质描述 第2点遥测的4字节浮点数值 第2点遥测的品质描述 ……
解析：68(启动符) F3（长度243）02 00（发送序号）02 00 （接受序号）0D （带品质描述的浮点值，每个遥测值占5个字节）AE(可变结构限定词10101110 SQ=1：表示顺序的信息报文；101110=46：表示后面有46个遥测) 14 00（0014：响应总召唤） 01 00 （公共地址即RTU地址）01 4C 00 （3字节的第1点遥测信息体地址,每个遥测地址在该地址的基础上依次加1）
9A 99 41 41 00 （yc1）
34 33 97 41 00 （yc2）
67 66 08 C2 00 （yc3）
33 33 03 42 00 （yc4）
2E 33 23 41 00 （yc5）
67 66 92 C1 00 （yc6）
66 66 AA C1 00（yc7）
9A 99 19 B6 00（yc8）
9A 99 11 C1 00（yc9）
36 33 29 42 00（yc10）
…
9A 19 47 43 00 （yc40）
CE 4C 78 C3 00 （yc41）
00 00 C9 42 00（yc42）
35 33 7D C3 00 （yc43）
9A 99 AE 42 00 （yc44）
CA 2C 4B 44 00（yc45）
CD CC 8C 36 00 （yc46）
主站收到的全遥信报文：
报文帧：68 71 04 00 02 00 01 E4 14 00 01 00 01 00 00 01 00 00 01 00 00 01 00 00 00 00 00 00 01 00 00 00 01 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 01 00 00 00 00 01 00 00 00 00 00 01 00 00 00 00 00 00 00 00 00 00 00 00 00 00 01 00 00 01 00 00 01 00 00 00 01 00 00 00 00 00 01 00 00 00 00 00 00 00 0100 00 00 00 00 00 00 00 00 01
解析：68(启动符) F3（长度243） 04 00（发送序号） 02 00（接受序号） 01（不带时标的单点遥信） E4可变结构限定词11100100 SQ=1：表示顺序的信息报文；1100100=100：表示后面有100个遥信 14 00（0014：相应总召唤） 01 00（公共地址即RTU地址） 01 00 00（3字节的第1点遥信信息体地址,每个遥信地址在该地址的基础上依次加1）
01 （yx1）
00 （yx2）
00 01 00 00 01 00 00 00 00 00 00 01 00 00 00 01 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 01 00 00 00 00 01 00 00 00 00 00 01 00 00 00 00 00 00 00 00 00 00 00 00 00 00 01 00 00 01 00 00 01 00 00 00 01 00 00 00 00 00 01 00 00 00 00 00 00 00 0100 00 00 00 00 00 00 00 00 01
-
子站信息传送完毕后，发送总召唤结束帧
报文帧：68 0E 06 00 02 00 64 01 0A 00 01 00 00 00 00 14
解析：68（启动符） 0E（长度14） 0C 00 （发送序号）02 00 （接受序号）64 （类型标示召唤全部数据）01（可变结构限定词 sq=0:离散的信息报告） 0A 00 （传输原因 000A：激活结束）01 00（公共地址即RTU地址） 00 00 00 （信息体地址）14（区分是总召唤还是分组召唤，02年修改后的规约中没有分组召唤）
召唤电度量（电能脉冲）过程
-
主站向从站发送电度召唤命令，会设置电度召唤间隔，如：10分钟。召唤电度量的内容为电能脉冲数据
报文帧：68 0E 02 00 00 00 65 01 06 00 01 00 00 00 00 05
解析：68（启动符） 0E（长度14） 02 00（发送序号） 00 00（接受序号） 65（类型标识：召唤电度量） 01（可变结构限定词 sq=0:离散的信息报告） 06 00（传输原因 0006：激活） 01 00（公共地址即RTU地址） 00 00 00（信息体地址） 05
-
子站收到后，如果确认，则主站会收到来自子站的召唤电度量确认帧；如果否认，则子站会送否定确认
报文帧：68 0E 08 00 04 00 65 01 07 00 01 00 00 00 00 05
解析：68（启动符） 0E（长度14） 08 00（发送序号） 04 00（接受序号） 65（类型标识：召唤电度量） 01（可变结构限定词 sq=0:离散的信息报告） 07 00（传输原因 0007：激活确认） 01 00（公共地址即RTU地址） 00 00 00（信息体地址） 05
-
子站连续地向主站传送电能量数据
报文帧：68 FD 0A 00 04 00 0F B0 25 00 01 00 01 64 00 00 00 00 00 00 00 00 00 00 01 00 00 00 00 02 00 00 00 00 03 00 00 00 00 04 00 00 00 00 05 00 00 00 00 06 00 00 00 00 07 00 00 00 00 08 00 00 00 00 09 00 00 00 00 0A 00 00 00 00 0B 00 00 00 00 0C 00 00 00 00 0D 00 00 00 00 0E 00 00 00 00 0F 00 00 00 00 10 00 00 00 00 11 00 00 00 00 12 00 00 00 00 13 00 00 00 00 14 00 00 00 00 15 00 00 00 00 16 00 00 00 00 17 00 00 00 00 18 00 00 00 00 19 00 00 00 00 1A 00 00 00 00 1B 00 00 00 00 1C 00 00 00 00 1D 00 00 00 00 1E 00 00 00 00 1F 00 00 00 00 20 00 00 00 00 21 00 00 00 00 22 00 00 00 00 23 00 00 00 00 24 00 00 00 00 25 00 00 00 00 26 00 00 00 00 27 00 00 00 00 28 00 00 00 00 29 00 00 00 00 2A 00 00 00 00 2B 00 00 00 00 2C 00 00 00 00 2D 00 00 00 00 2E 00 00 00 00 2F
解析：68(启动符) FD（长度253） 0A 00（发送序号） 04 00（接受序号） 0F（累计量–电度量，每个占5个字节） B0(可变结构限定词10110000 SQ=1：表示顺序的信息报文；110000=48：表示后面有48个电度量) 25 00（0025：响应计数量召唤） 01 00（公共地址即RTU地址） 01 64 00（3字节的第1点电度量信息体地址,每个电度量地址在该地址的基础上依次加1）
00 00 00 00 00 00 00 00 00 01 00 00 00 00 02 00 00 00 00 03 00 00 00 00 04 00 00 00 00 05 00 00 00 00 06 00 00 00 00 07 00 00 00 00 08 00 00 00 00 09 00 00 00 00 0A 00 00 00 00 0B 00 00 00 00 0C 00 00 00 00 0D 00 00 00 00 0E 00 00 00 00 0F 00 00 00 00 10 00 00 00 00 11 00 00 00 00 12 00 00 00 00 13 00 00 00 00 14 00 00 00 00 15 00 00 00 00 16 00 00 00 00 17 00 00 00 00 18 00 00 00 00 19 00 00 00 00 1A 00 00 00 00 1B 00 00 00 00 1C 00 00 00 00 1D 00 00 00 00 1E 00 00 00 00 1F 00 00 00 00 20 00 00 00 00 21 00 00 00 00 22 00 00 00 00 23 00 00 00 00 24 00 00 00 00 25 00 00 00 00 26 00 00 00 00 27 00 00 00 00 28 00 00 00 00 29 00 00 00 00 2A 00 00 00 00 2B 00 00 00 00 2C 00 00 00 00 2D 00 00 00 00 2E 00 00 00 00 2F
-
子站信息传送完毕后，发送召唤电度量结束帧
报文帧：68 0E 10 00 04 00 65 01 0A 00 01 00 00 00 00 05
解析：68（启动符） 0E（长度14） 10 00（发送序号） 04 00（接受序号） 65（类型标识：召唤电度量） 01（可变结构限定词 sq=0:离散的信息报告） 0A 00（传输原因 000A：激活结束） 01 00（公共地址即RTU地址） 00 00 00（信息体地址） 05
站对时过程：
-
主站向从站发送对时报文，会设置站对时间隔，如：20分钟。
报文帧：68 14 02 00 0E 00 67 01 06 00 01 00 00 00 00 8E 6D 2C 0B 2F 0B 0A
解析：68（启动符）14（长度20） 02 00 （发送序号）0E 00 （接受序号）67 （类型标示：67时钟同步）01 （可变结构限定词 sq=0:离散的信息报告）06 00 （传输原因 0006：激活）01 00（公共地址即RTU地址）
00 00 00 （信息体地址）
8E（毫秒低位） 6D（毫秒高位）
2C（分钟）
0B（时）
2F（日与星期）
0B （月）
0A（年）
-
主站收到来自从站的对时返回
报文帧：68 14 0E 00 04 00 67 01 07 00 01 00 00 00 00 8E 6D 2C 0B 2F 0B 0A
解析：68 （启动符）14 （长度20） 0E 00（发送序号） 04 00 （接受序号）67（类型标示：67时钟同步） 01 （可变结构限定词 sq=0:离散的信息报告）07 00（传输原因 0007：激活确认）01 00（公共地址即RTU地址）
00 00 00（信息体地址）
8E（毫秒低位）
6D（毫秒高位） 6D8E = 28046/1000 = 28秒 28046%1000 = 46毫秒
2C（分钟） 0010 1100 取 0-5 01100 = 12分
0B（时） 0000 1011 取 0-4 01011 = 11时
2F（日与星期） = 101111 取0-4 01111 = 15日
0B （月）= 0000 1011 取0-3 1011 = 11月
0A（年）= 0000 1010 取0-6 001010 = 10年
变化数据主动上传过程：如果RTU有变化数据则主动上传（从站向主站主动上传变化数据）
-
主站收到的变化遥测报文
报文帧：68 EA 04 00 00 00 0D 1C 03 00 01 00
变化遥测的3字节信息体地址 第1个变化遥测的4字节浮点数值 第1个变化遥测的品质描述
变化遥测的3字节信息体地址 第2个变化遥测的4字节浮点数值 第2个变化遥测的品质描述
……
解析：68（启动符） EA（长度234） 04 00 （发送序号）00 00（接受序号） 0D （带品质描述的浮点值，每个遥测值占5个字节）1C （可变结构限定词（00011100 sq=0: 离散的信息报告; 11100 = 28:表示有28个遥测值；） 03 00 （传输原因 0003：突发）01 00 （公共地址即RTU地址）
01 4C 00 （信息体地址）CE CC 64 41 00 ——1
02 4C 00 （信息体地址）CE CC B8 C1 00 ——2
04 4C 00 （信息体地址）33 33 03 C2 00 ——3
4C 00 67 （信息体地址） 66 92 C1 00 07 ——4
00 32 33 （信息体地址） 63 41 00 08 4C ——5
00 97 99 （信息体地址） 01 41 00 0A 4C——6
…
CE 8C C6 （信息体地址）C3 00 26 4C 00——24
00 E0 0E （信息体地址） 44 00 29 4C 00 ——25
34 F3 B8 （信息体地址）C3 00 2A 4C 00 ——26
9B 99 FC （信息体地址）C3 00 2C 4C 00 ——27
6C 66 B0（信息体地址） C2 00 4C 06 41——28
-
主站收到的SOE报文
SOE是为厂站端RTU采集的现场遥信变位信息，它包含了遥信变位的准确发生时间（精细到毫秒），RTU将其打包成SOE报文发送给主站系统，主站系统将规约报文解析成SOE报表
报文帧：68 20 12 00 04 00 1E 02 03 00 01 00
03 00 00 00 99 AF 3A 13 1E 03 00
03 00 01 00 99 AF 3A 13 1E 03 00
解析：68（启动符）20 （长度32）12 00（发送序号）04 00 （接受序号）1E （类型标示：带时标的遥信）02 （可变结构限定词 sq=0:离散的信息报告，2个SOE）03 00 （传输原因 0003：突发）01 00 （公共地址即RTU地址）
03 00 00 （信息体地址）
00 （分）99 AF（毫秒） 3A（分钟）13（时） 1E（日与星期） 03（月）00 （年）03 00 01 （信息体地址）
00 （分）99 AF（毫秒） 3A （分钟）13 （时）1E（日与星期） 03 （月）00（年）
补充：
在总召唤时间间隔内，会用测试帧（TESTDT帧，U帧）来检测与维护通信链路状态，如：
24-05-22 14:22:16 : 104子站–U帧:测试
68 04 43 00 00 00
24-05-22 14:22:16 : 104主站–U帧:测试确认
68 04 83 00 00 00
24-05-22 14:22:56 : 104子站–U帧:测试
68 04 43 00 00 00
24-05-22 14:22:56 : 104主站–U帧:测试确认主站会发送S帧，告诉从站已经成功接收并处理了特定的
I帧（主站已接收并处理的I帧，S帧）。24-05-22 14:21:56 : 104主站–S帧
68 04 01 00 06 00
24-05-22 14:21:56 : 104主站–S帧
68 04 01 00 0C 00
24-05-22 14:21:56 : 104主站–S帧
68 04 01 00 12 00
参考文献：
扫一扫
1万+
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
