双绞线按屏蔽结构分类 2种

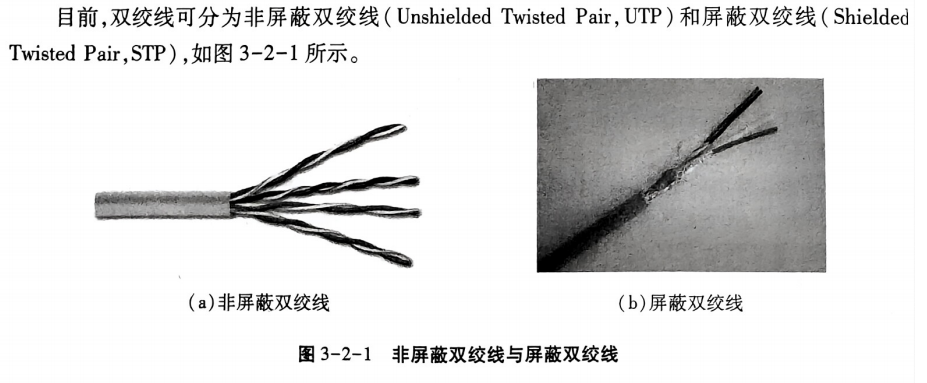

可以分为非屏蔽双绞线和屏蔽双绞线。
非屏蔽双绞线没有金属屏蔽层，造价相对较低，适用于一些成本敏感的场合；
而屏蔽双绞线在铜导线外增加了金属屏蔽层，抗干扰能力更强，适用于一些对传输质量要求较高的场景。

详情

非屏蔽双绞线（Unshielded Twisted Pair，UTP）和屏蔽双绞线（Shielded Twisted Pair，STP）是两种主要的双绞线类型，它们在结构、性能和应用场景上存在一些显著的差异。

非屏蔽双绞线，顾名思义，没有金属屏蔽层。它只由多根绝缘导线相互绞合而成，具有结构简单、价格低廉的优点。非屏蔽双绞线通常只有一层绝缘胶皮包裹，使得组网灵活，更易于安装。因此，在大多数情况下，非屏蔽双绞线在综合布线系统中被广泛应用。

例如，在家庭网络中，非屏蔽双绞线电缆通常用于将路由器与电视、电脑等设备连接，以便实现高速的数据传输与互联网接入。此外，非屏蔽双绞线还广泛用于传送模拟和数字视频、音频频道和信号，如电视信号、电话信号等。在智能家居系统中，非屏蔽双绞线电缆可用于连接各种智能设备，例如智能门锁、智能插座等，以便实现远程控制和互联互通。

相比之下，屏蔽双绞线则具有金属屏蔽层，这层屏蔽层可以是整体屏蔽或是线对屏蔽。屏蔽双绞线通过屏蔽的方式，减少了衰减和噪音，从而提供了更加洁净的电子信号，和更长的电缆长度。然而，屏蔽双绞线价格更加昂贵，重量更重，且不易安装。在实际施工中，屏蔽层的接地处理也较为复杂，处理不当可能会导致性能下降，甚至不如非屏蔽双绞线。

尽管屏蔽双绞线在安装和使用上存在一些挑战，但在一些特殊应用场景下，它仍然是理想的选择。例如，在需要极高信号质量和稳定性的场合，如医疗系统或机器人控制系统，屏蔽双绞线能够有效地防止电磁干扰，确保数据的准确传输。

总的来说，非屏蔽双绞线和屏蔽双绞线各有其特点和适用场景。在选择使用时，需要根据具体的网络需求、成本预算以及安装环境等因素进行综合考虑。
