摘要
随着 4G 业务的快速发展,4G 网络负荷呈现高负荷趋势, 部分小区扩容异频后由于频段和功率等造成的覆盖差异,仍然呈现负荷不均衡,本文针对该类问题通过研究与验证,总结评估得出一套有效的 1.8G&2.1G 负荷均衡参数,使同覆盖的小区负荷相对较均衡。
【关键字】同覆盖 高负荷 负荷均衡 PRB
随着 4G 网络的建设和 4G 用户数量的快速增长,电信 LTE 无线网络资源利用率也在逐步提高,在校园、住宅和商圈等城区重点区域经常出现用户反映网速慢问题,初步梳理后发现很大一部分都是资源受限问题,为了更好地提升用户感知,对区域内网络负荷较重的超忙小区进行系统评估分析并形成一套负荷均衡方案。
1.1 负荷均衡功能描述
负荷均衡,是用来平衡小区间、频率间和无线接入技术之间的负荷。此功能可以平衡整个系统的性能,提高系统的稳定性。此功能是根据服务小区和其邻区负荷状态合理部署小区运行流量,并有效地使用系统资源,以提高系统的容量和提高系统的稳定性。
负荷均衡可以由后台开关灵活控制。根据开关的配置,此功能有三种状态:负荷均衡功能关闭,负荷均衡功能打开(基于UE盲切换方式),负荷均衡功能打开(基于UE测量切换方式)。

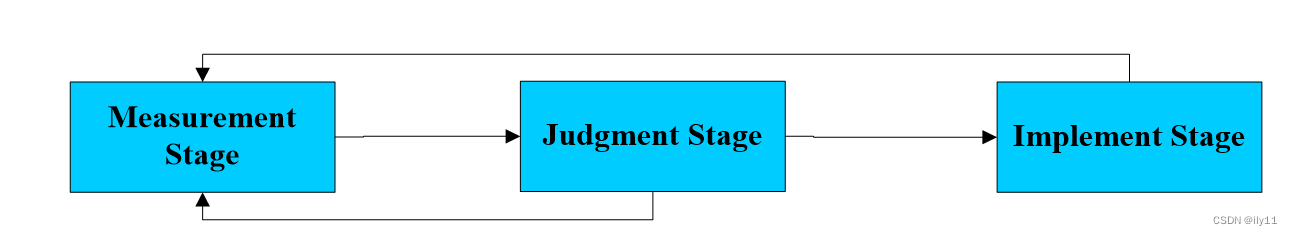

在一般情况下,负荷均衡功能可以被划分为三个阶段。三个阶段,如下图所示:测量阶段,判决阶段和执行阶段。
在测量阶段,负荷均衡模块持续监控和更新服务小区的负荷状态和相邻小区的负荷状态。如果存在X2接口,每5秒通过X2接口获取异站邻区负荷信息(该时间在后台可配置,默认值是5秒),或者通过内部消息获取同基站邻区负荷信息。
在判决阶段,负荷均衡模块根据测量阶段收集的测量信息判断服务小区是否是处于高负荷状态。如果服务小区处于高负荷状态,负荷均衡执行阶段将被触发。否则,会重复进行负荷测量阶段和判决阶段。
在执行阶段,对于基于UE测量切换方式,服务小区中的某些用户设备被选中去执行A4(LTE内的负荷均衡),根据UE的测量结果,将选出用于切换的UE切换到低负荷邻区。对盲切换的方式,UE直接被切换到低负荷的邻小区。

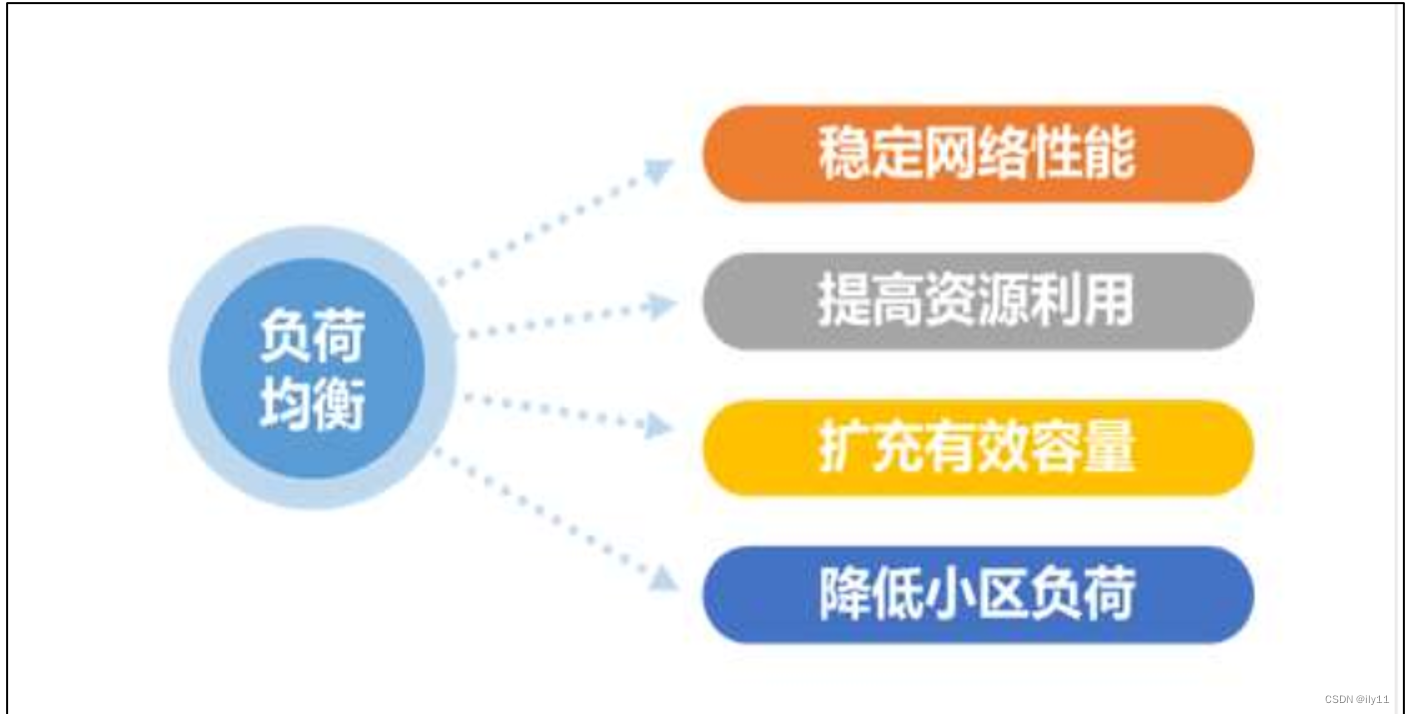

LTE 小区负荷均衡,是用来平衡小区间,频率间和无线接入技术之间的负荷,此功能是根据服务小区和其邻区负荷状态合理部署小区运行流量,并有效地使用系统资源,以达到降稳定网络性能、提高资源利用、扩充有效容量、降低小区负荷的 4 个目的。
1.2 负荷均衡流程与分类
服务小区及其邻区的负荷情况是不断变化的,因此,负荷均衡模块周期性的监控和测量小区的负荷状态。
此种情况下的负荷均衡功能开关状态如下:
负荷均衡算法开关,也即数据库表R_LOADMNG中的LBSwch,被设置为“open, based on measurement”。
负荷均衡处理流程如下图所示。

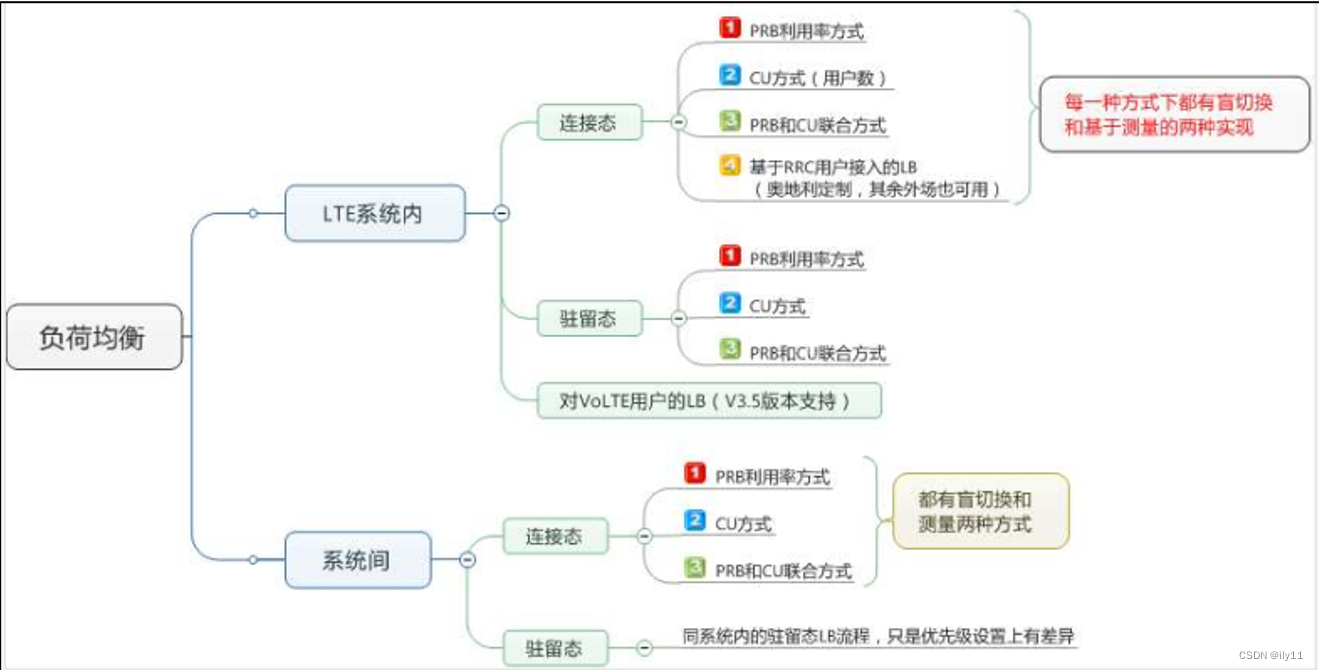

负荷均衡分类:
1.3 负荷均衡适用场景
1.8G&2.1G同覆盖场景
主要在城区,由于 1.8G 高负荷而扩容 2.1G 小区进行减负分流, 1.8G 和 2.1G 频段接近,覆盖差异较小,故只要在 1.8G&2.1G 方位角相同和小区功率相当等条件满足的情况下,即可判断为同覆盖场景,可做负荷均衡优化。
800M&1.8G(2.1G)同方向场景
由于 800M 频段低,即使是同覆盖方向也与 1.8G(2.1G)频段小区存在较大覆盖差异,故很难做同覆盖,故仅建议打开负荷均衡策略开关,使其能在两者存在覆盖重叠的区域起到均衡的作用即可。

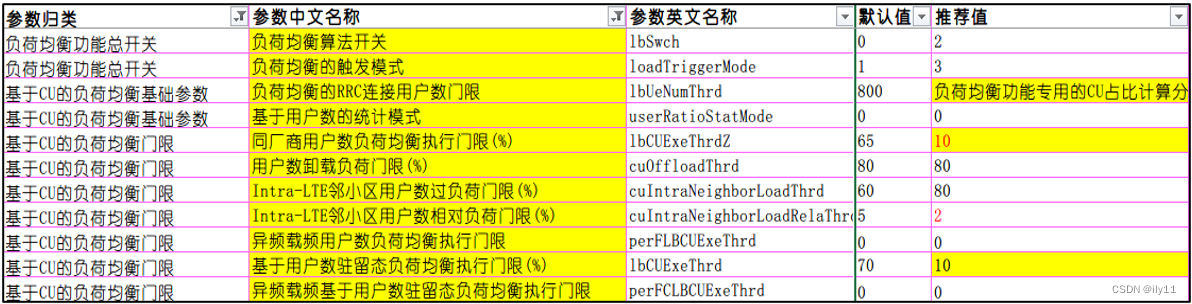

1.4 负荷均衡相关参数配置
2.案例分析
2.1.问题描述
NJL2ZTC栖霞_高校C-仙林南大学生宿舍1组_50_C其 2.1G 较 1.8G 小区下行 PRB 差值一天内多个时段超过 30%,小区负荷严重不均衡。

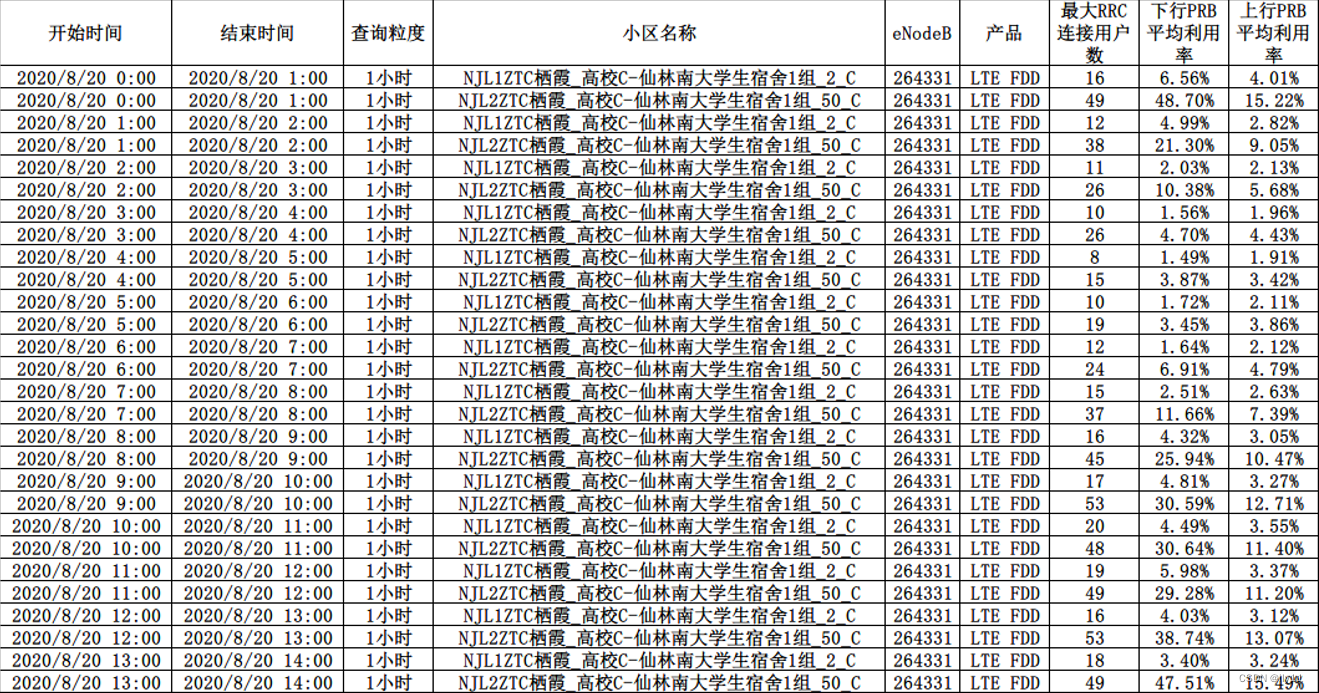

同扇区1.8&2.1G相关指标如下:
2.2 问题分析
经过网管核查,同扇区2.1G与1.8G小区功率配置一致,基站级负荷均衡开关未打开,小区级负荷均衡参数配置正常;两个小区使用同一组测量配置,导致2.1无法有效的吸收用户。

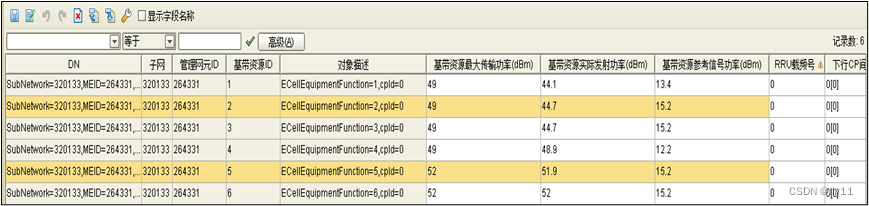

相关参数配置:

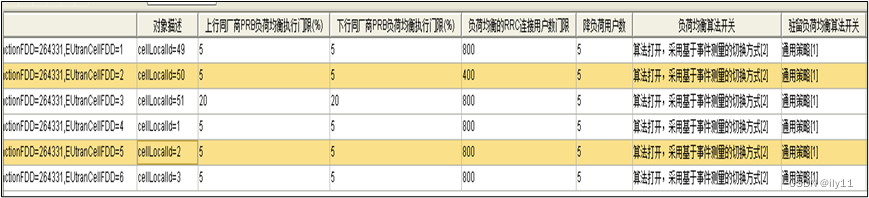

负荷均衡参数:
2.3 解决措施
打开基站级负荷均衡参数,新建一组2.1G测量配置,A1&A2门限配置为(-102,-105),使2.1G能够吸收更多的用户,分担同扇区1.8G负荷。
2.4 指标跟踪
经优化调整后。同扇区2.1G及1.8 G在用户数及PRB达到了均衡的效果,2.1G有效的吸收用户驻留。

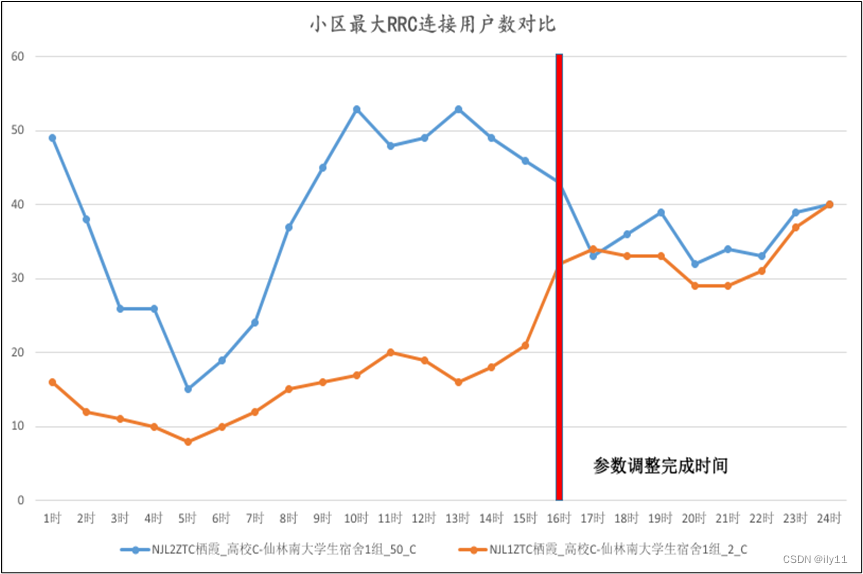

小区RRC连接最大用户数对比:

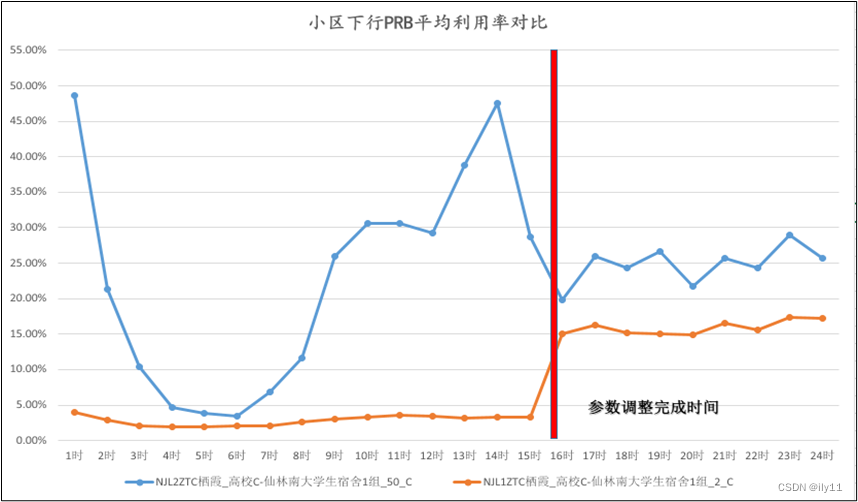

小区下行PRB平均利用率:

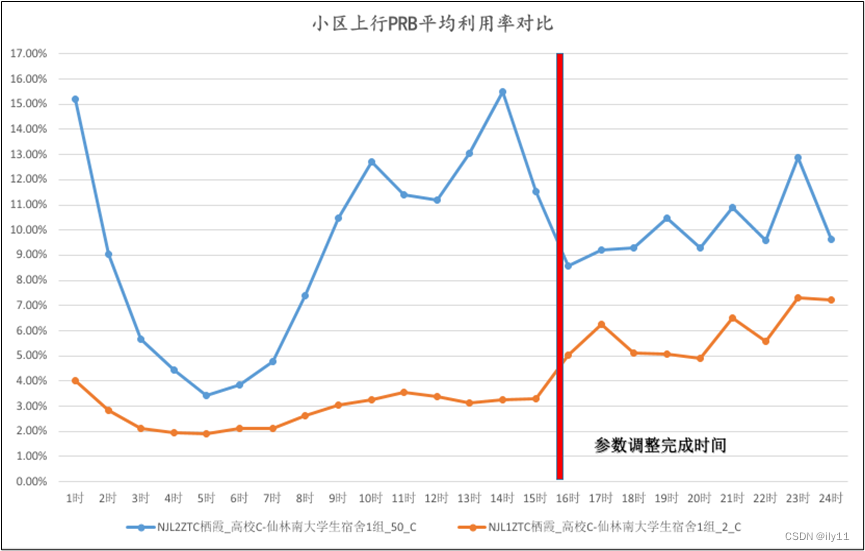

小区上行PRB平均利用率
3.总结评估
不同频段对应的小区,有不同的策略配置,原则上是尽量在满足覆盖条件的情况下,让用户尽量往带宽高的小区驻留,小区带宽越大其承担的负荷就越高,同时参照谁高均衡谁的原则,负荷均衡 PRB 门限应按照 2.1G>1.8G>800M 的设置原则进行。
针对高负荷区域,建议在保证覆盖的前提下,优先通过调整负荷均衡参数、小区功率和切换类参数达到话务均衡、高负荷小区减负的目的。
