LTE切换成功率低top小区分析及优化

摘要

       切换问题是LTE网络比较关注的基础问题，目前关注点主要集中于切换成功率、切换次数、两两小区切换比例等指标。事实上，在某一区域即使切换成功率为 100%，也不能确保该区域的切换不存在问题，这是因为切换过程中切换时延、乒乓切换等问题对LTE 数据用户感知及语音 MOS 质量都有明显影响。LTE 切换成功率是移动保持类的重要指标之一切换成功率的高低，直接影响用户体验。

【关键字】LTE 网络、切换、 PCI模三

1. TE切换简介

1.1 LTE切换基本流程

一个完整的切换流程大致分为以下几个步骤：

• eNB发送测量控制，UE根据当前小区的测量控制信息，将符合切换门限的小区进行上报；
• 源小区在收到测量报告后通过X2向目标小区发送HO Request申请资源，切换成功率计算公式
• 中的第一个统计项HO_Req的信令统计点就在这里（也叫切换准备）；
• 目标小区准备好相应资源，并将终端的接纳信息以及其它配置信息反馈给源小区；
• 源小区将目标小区的接纳信息及配置信息发给终端，告知终端目标小区已准备好终端接入，重配消息里包含目标小区的测量控制；HO_Attempt在此计数；
• 终端使用重配消息里的接入信息接入目标小区，核心侧完成路由切换后，目标小区通知源小区释放资源，切换成功，此时源小区的HO_Success统计在此计数。
  1. LTE切换问题分析

依据网管提取指标，通过OMC网管提取两两邻区对指标，分切换准备阶段和切换执行阶段来分析切换失败原因。

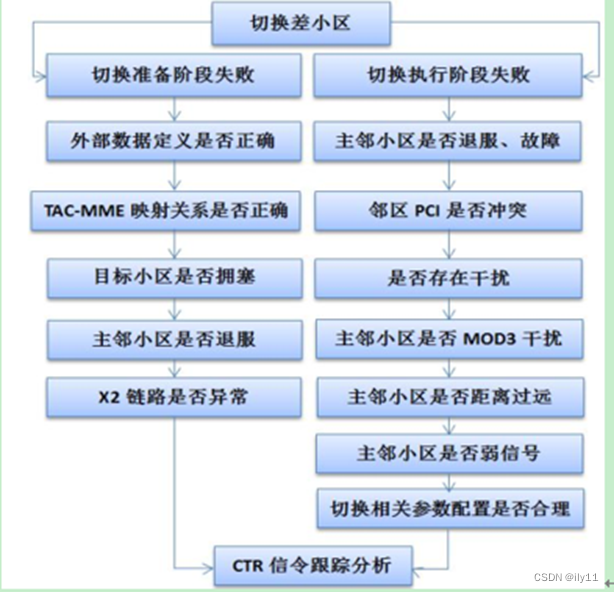

切换质差小区分析流程

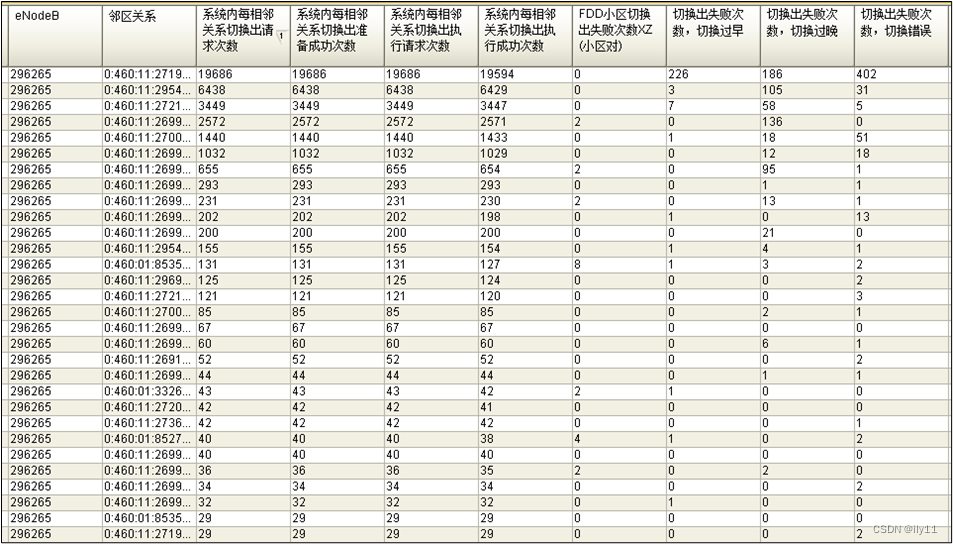

网管指标名称如下：

1.2.1切换准备阶段

• 信令失败点：源小区向目标小区发送HO Request，但目标小区未回复HO Request ACK；目标小区切入准备成功率低，有时伴有阻塞或告警。

• 可能原因及解决方案：

• 目标小区故障----排障；
• 目标小区资源不足、拥塞----负荷均衡、区域扩容；
• 特例：源小区与目标小区MME配置不一致。此时分析邻区对数据时，可能只有某几对邻区之间切换准备较多，其他小区向目标小区切换准备正常。

     切换准备阶通过提取两两邻区对，依据OMC网管上指标切换准备阶段请求次数与切换准备阶段成功次数的差值来定位top小区，切换准备阶段主要关注目标小区是否故障、拥塞。

特别关注因外部数据与目标小区PCI、频点、带宽、TAC等配置不一致导致切换准备阶段失败，需定期核查外部数据，避免因外部数据配置不一样导致top小区产生。

1.2.2切换执行阶段

源小区向终端发送RRC重配指示，但终端并未收到；X2口信令表现为源小区T304超时后，发起Handover Cancel：

• 其他特征：终端未收到下行的RRC重配指示，说明此时下行链路较差，可能的原因是：下行干扰（此时源小区的接通率、掉线率等KPI也会较差）；切换过晚或弱覆盖（掉线率指标可能略差）；
• 切换过早
  • • UE收到切换命令，在切换到目标小区的过程中发生了无线链路失败RLF（Radio Link Failure）。在RRC连接重建时，重建回源小区。
    • 从源小区切换到目标小区成功后，在目标小区只停留了很短的时间，就发生了RLF，在RRC连接重建时，重建回源小区或重建到其他小区。

这两种类型都说明目标小区是一个不稳定的邻区（如信号波动很大的小区），或目标小区过容易满足切换条件导致目标小区选择错误，UE的切换发生过早

• 切换过晚
  • 是指UE在源小区发生了RLF（Radio Link Failure），并且在RRC重建时，重建到非源小区。这种情况说明UE超出了源小区信号覆盖的范围，UE的切换发生过晚。
• 切换错误

    PCI混淆及RSRP达不到切换门限而产生了切换事件。

• 可能原因及解决方案

• 干扰---干扰排查
• 切换过晚---核查切换参数（CIO、offset等），并检查有无漏配邻区
• 弱覆盖---调整天线、功率、加站等改善覆盖

    在切换执行阶段可以通过调整两两邻区对CIO来减少切换次数,提高切换成功率。

3.案例分析

3.1 问题描述

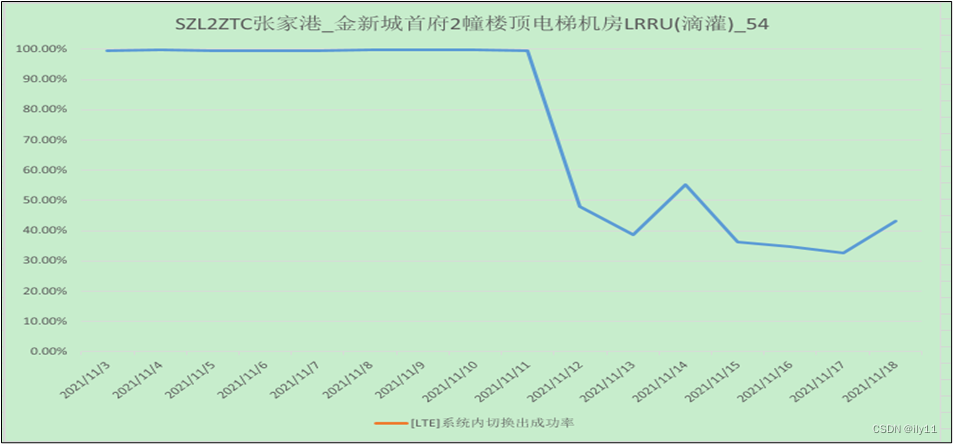

SZL2ZTC张家港_金新城首府2幢楼顶电梯机房LRRU(滴灌)_54从11月12日开始切换成功率突然劣化，切换成功率由99.60%左右突然劣化至50%属全网劣化top扇区

   SZL2ZTC张家港_金新城首府2幢楼顶电梯机房LRRU(滴灌)_54劣化时段前后指标对比：

从话统切换成功率低主要为切换准备阶段失败次数剧增，导致切换成功率低。

3.2 问题分析

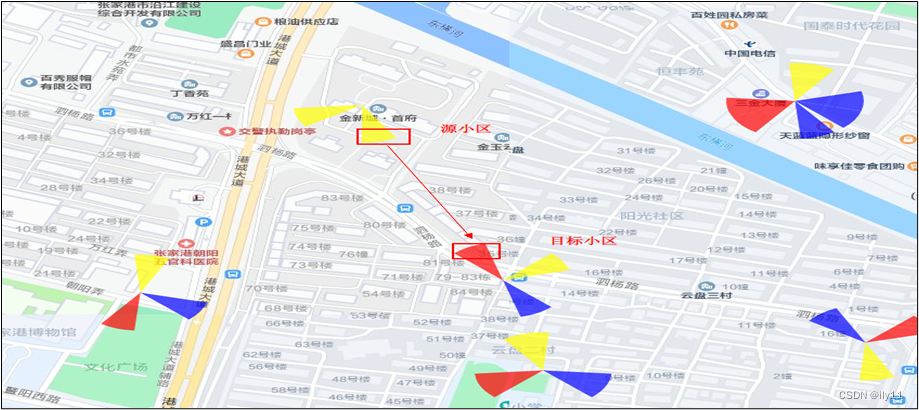

网管提取SZL2ZTC张家港_金新城首府2幢楼顶电梯机房LRRU(滴灌)_54小区级两两切邻区对发现与460:11:273877:51(SZL2ZTC张家港_云盘二村40幢_51)该扇区切换准备阶段失败，两个小区地理位置如下：

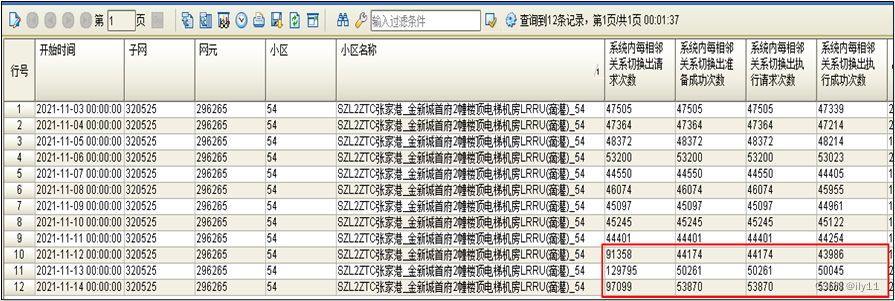

从网管提取SZL2ZTC张家港_金新城首府2幢楼顶电梯机房LRRU(滴灌)_54提取邻接关系切换对指标，发现该小区自12日起小区切换请求在大量的切换执行阶段失败。

查看源站点和目标站点近期无告警。

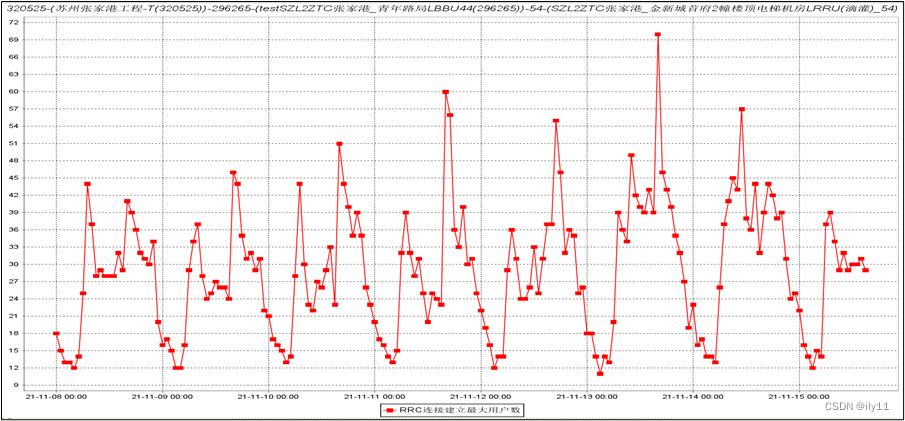

源小区近期RRC连接用户数除14日16时RRC连接用户数较多，PRB负荷与其他时段对比显增长。

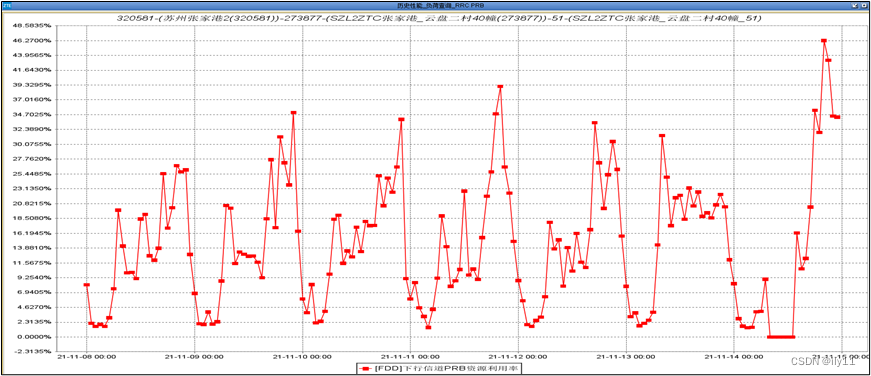

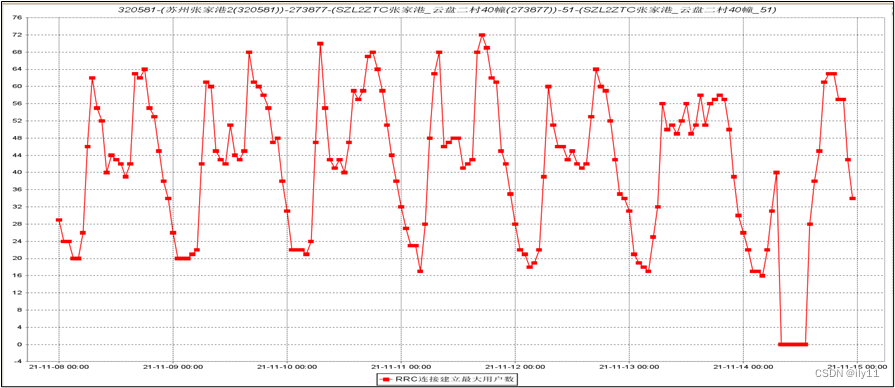

查看目标小区劣化期间RRC连接用户数与负荷状态无明显增长。

   通过对源小区和目标小区劣化前RRC连接用户数和PRB利用率趋势，源小区和目标小区负荷均不高，排除因目标小区高负荷拥塞导致切换准备阶段失败。疑小区隐形故障引起切换成功率低，13日对源小区与目标小区复位后，跟踪指标切换成功率无改善。

  3.3 解决措施

通过对该质差小区的进一步分析，发现源小区与同站址小区SZL2ZTD张家港_金新城首府3幢西单元楼顶LRRU(滴灌)_54 小区PCI同模，尝试 SZL2ZTC张家港_金新城首府2幢楼顶电梯机房LRRU(滴灌)_54小区PCI由480调整为362。

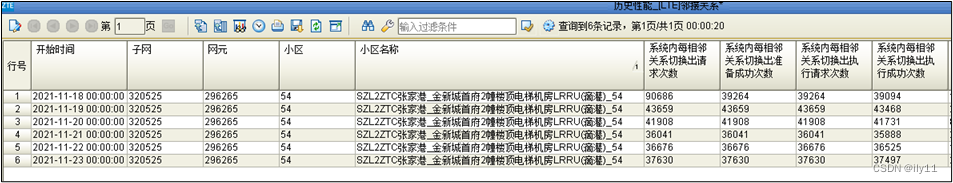

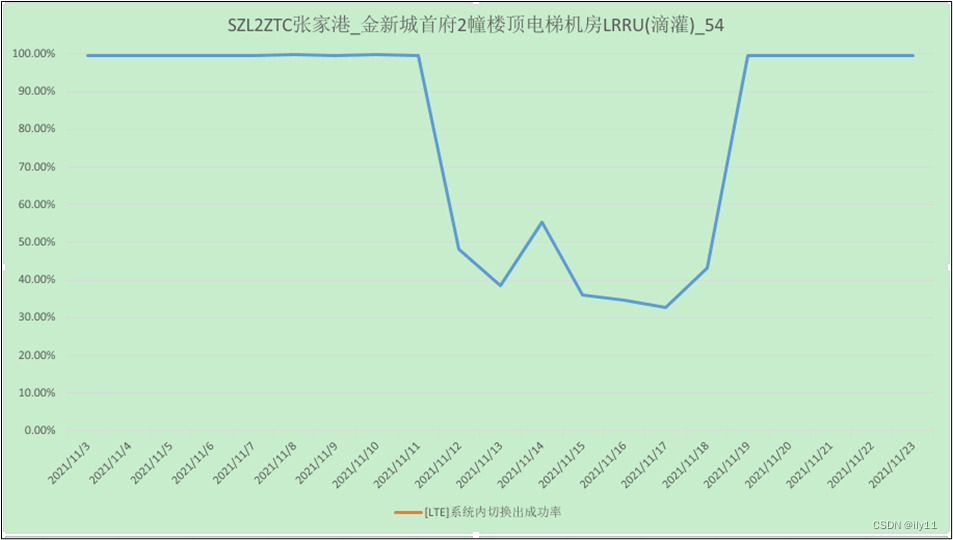

经调整后跟踪指标，已恢复正常，切换准备阶段请求次数已恢复至劣化前正常次数。

4.总结评估

在处理LTE切换成功率低质差小区时，特别是那种因切换准备阶段失败top小区，该问题小区出现后，该类top小区请求和失败次数多，基数大，可能拉低全网指标。除关注传统因故障、拥塞、资源不足 同频同PCI和PCI混淆等引起的切换准备阶段失败，同时要关注源小区及目标小区是否存在已周边站点同模的情况，以便及时处理质差小区，提高用户体验。
