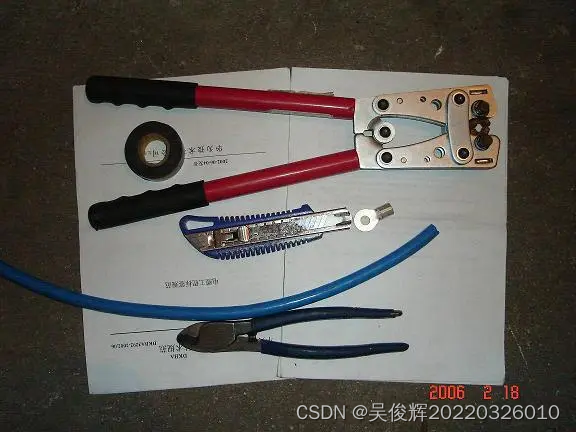

OT端子的制作（1）安装前所需准备工具：电源压接钳，电源
input

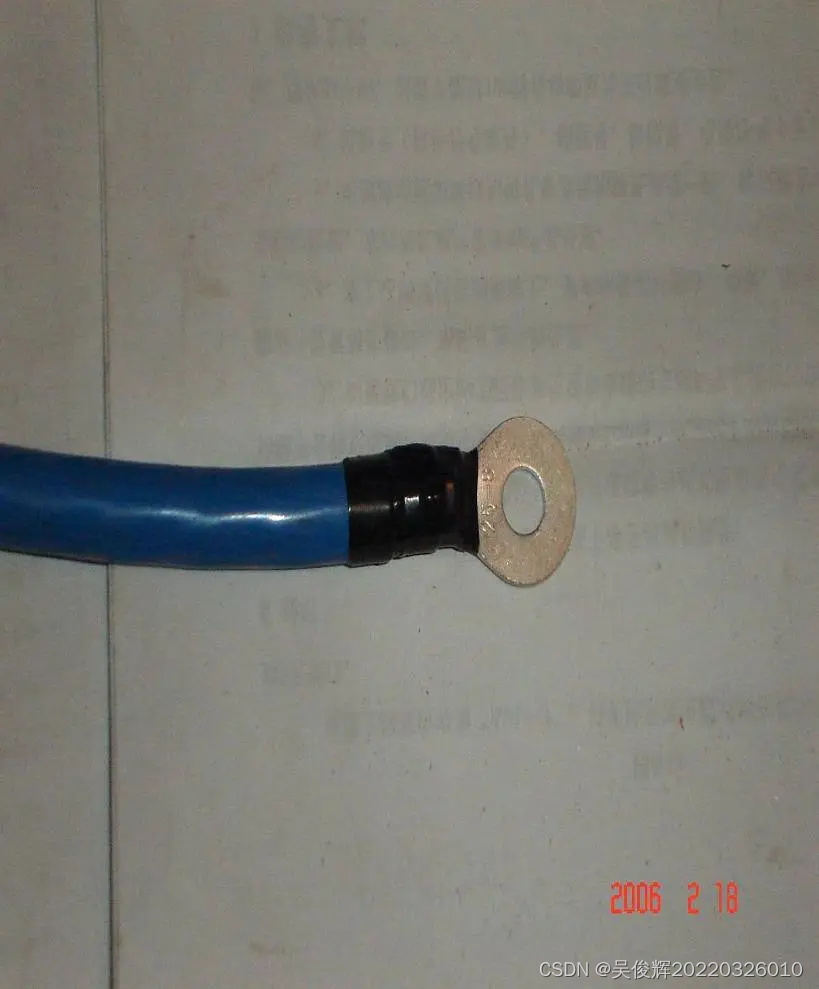

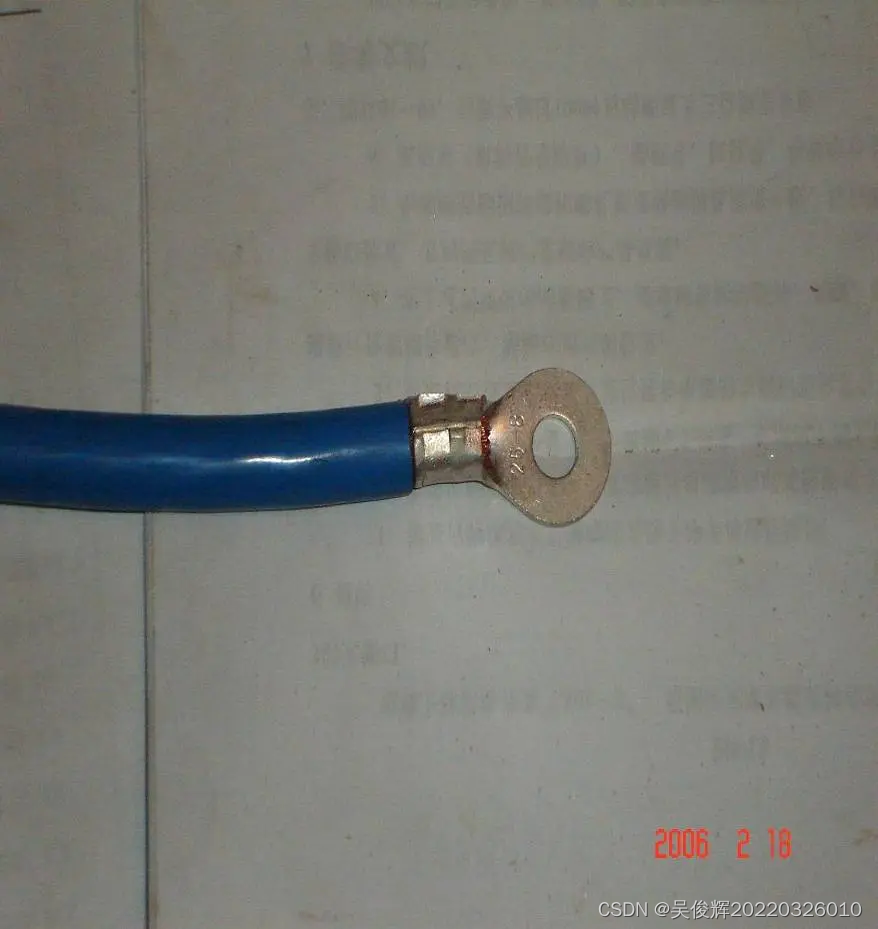

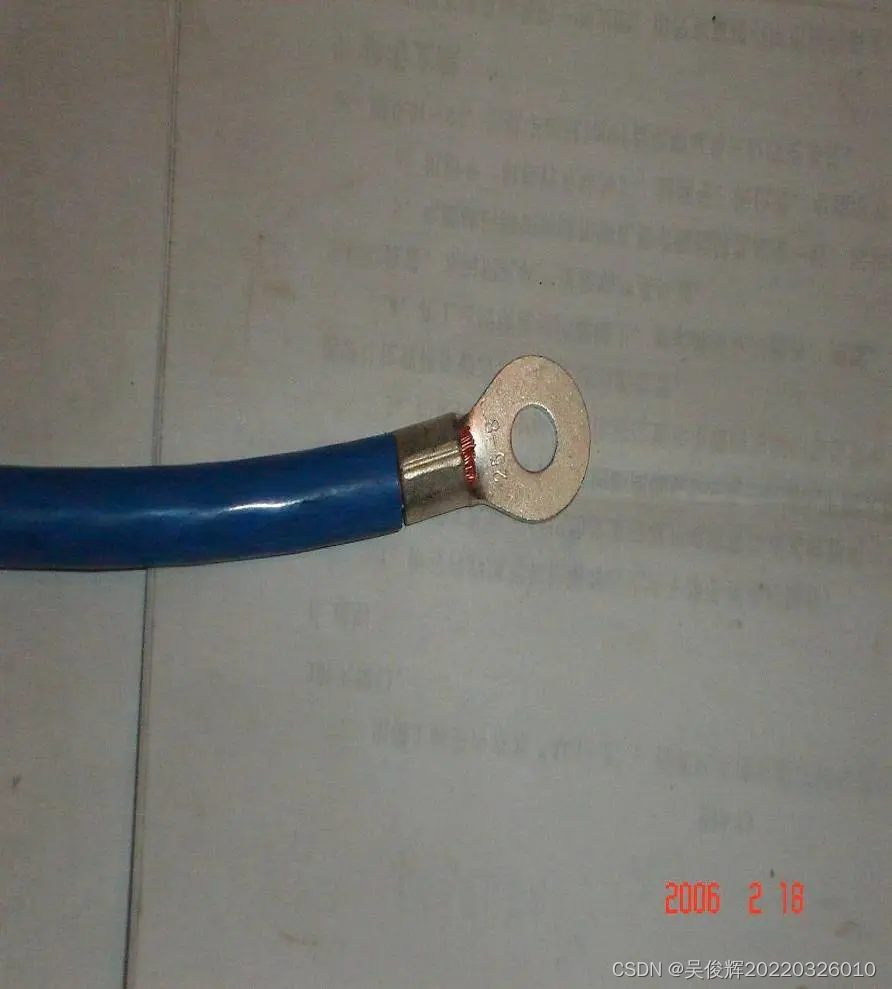

线，绝缘胶带，裁纸123刀，电缆剪，OT端子；OT端子的制作（2）剥皮：用裁纸刀把电源线的绝缘外皮剥去，电源线所剥出导体长度因比OT端子的套管长出1～2mm；OT端子的制作（3）套OT端子：在电源线上套上OT端子，电源线所剥出导体长度因比OT端子的套管长出1～2mm；OT端子的制作（4）压接：用电缆压接钳把OT端子在电源线上压接牢固，一般要压接2遍，以至牢固；OT端子的制作（5）缠绝缘胶带：把压接好的OT端子缠上绝缘胶带；此时的质量标准为，电源线及地线的线鼻柄和裸线需用套管或绝缘胶布包裹，线鼻、端子处无铜线裸露，平垫、弹垫安装正确；

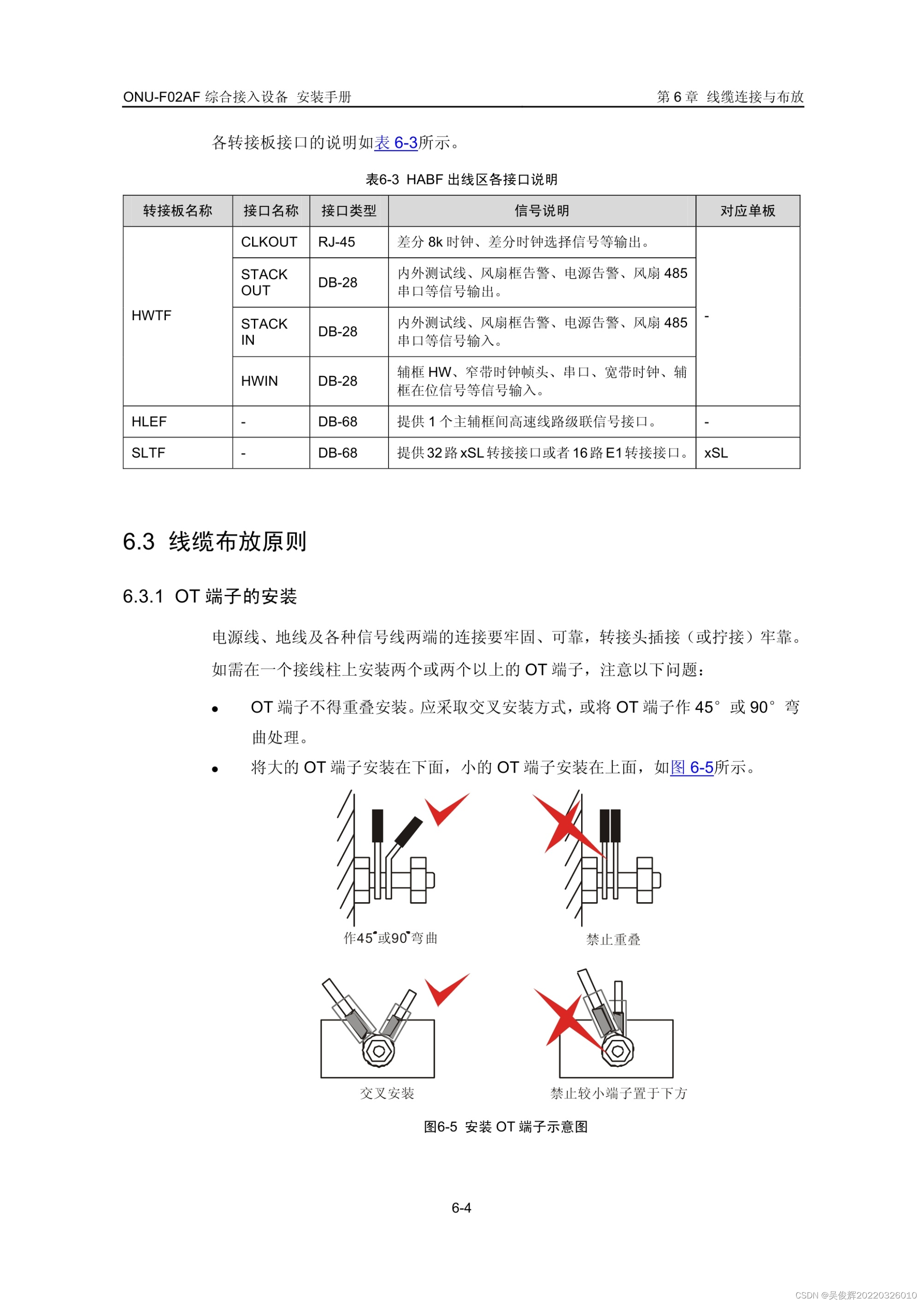

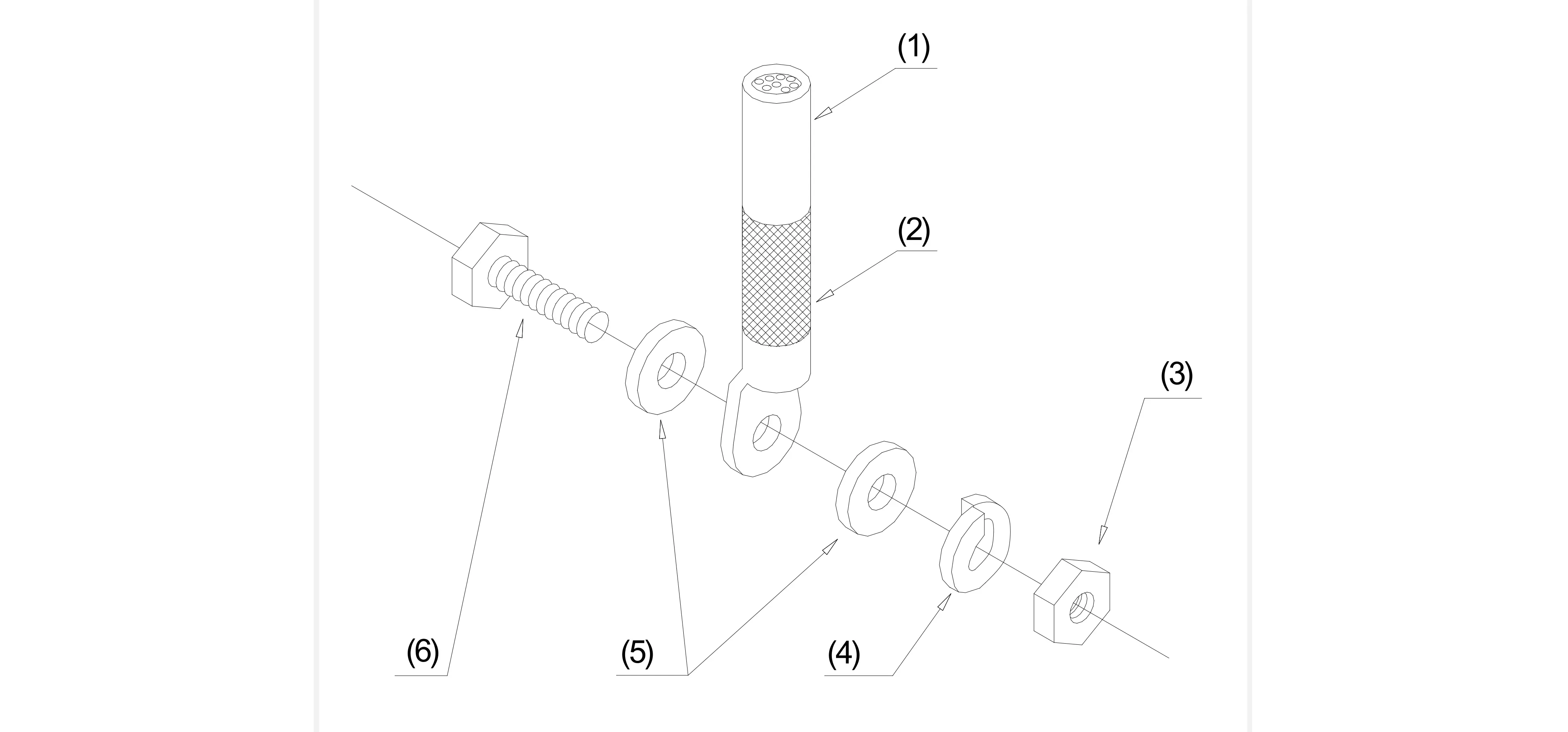

2.OT端子的安装 OT端子安装时，如需在一个接线柱上安装两根或两根以上的电线电缆时，OT端子不得重叠安装，应采取交叉安装或背靠背安装方式，必须重叠时应将OT端子做45˚或90˚弯处理，并且应将较大的OT端子安装于下方，较小的OT端子安装于上方，此规定适用于所有需安装OT端子的地方，如图2-5-7所示和图2-5-8所示。 OT端子的安装图中（1）～（6）分别为：平垫、螺、弹垫、作45°或90°弯、背靠背式安装、交叉安装（a）作45或90弯曲

（二）冷压端子的制作与安装

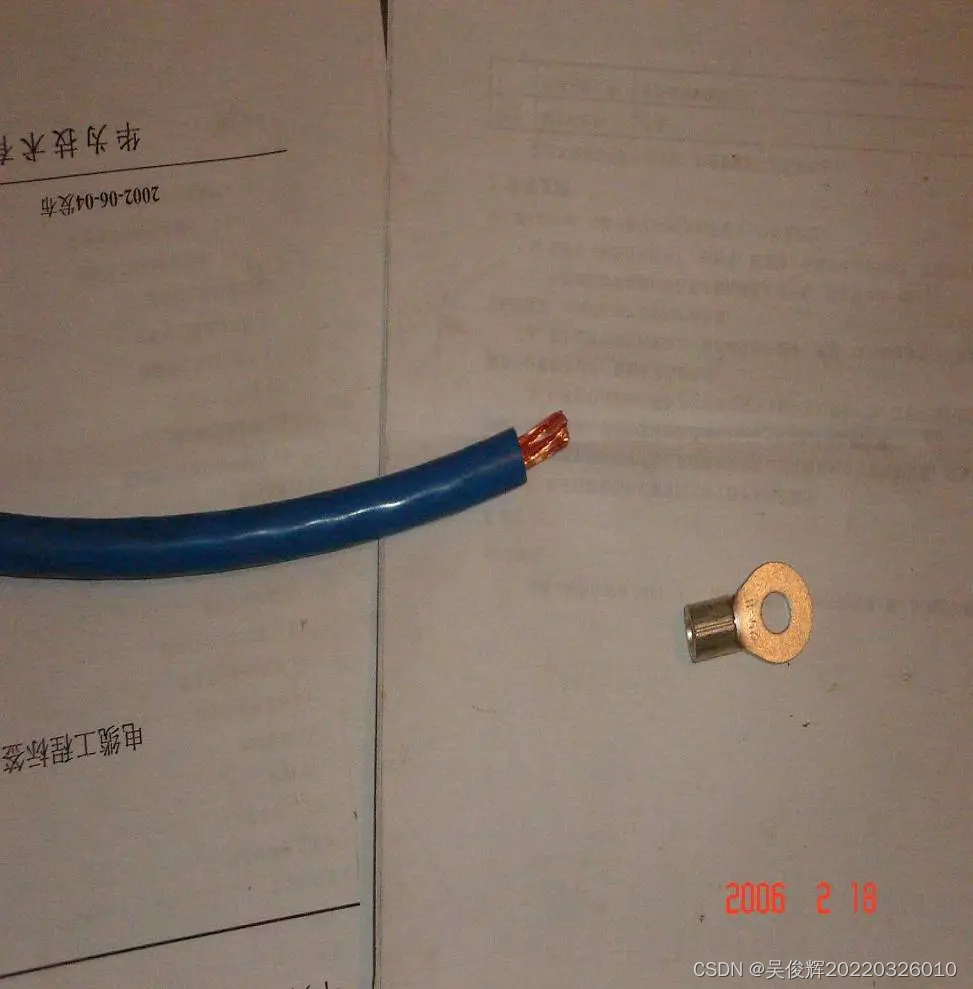

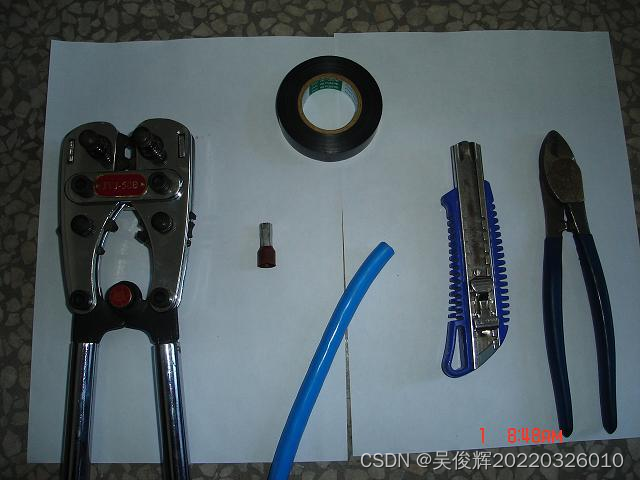

（1）施工前所需准备工具：电源压接钳，电源线，绝缘胶带，裁纸刀，电缆剪，冷压端子；

（2）剥皮：用裁纸刀把电源线的绝缘外皮剥去；剥电源线绝缘层时，外层的防水层要比里面的防火层多剥12～15mm

（3）套端子：在电源线上套上冷压端子；

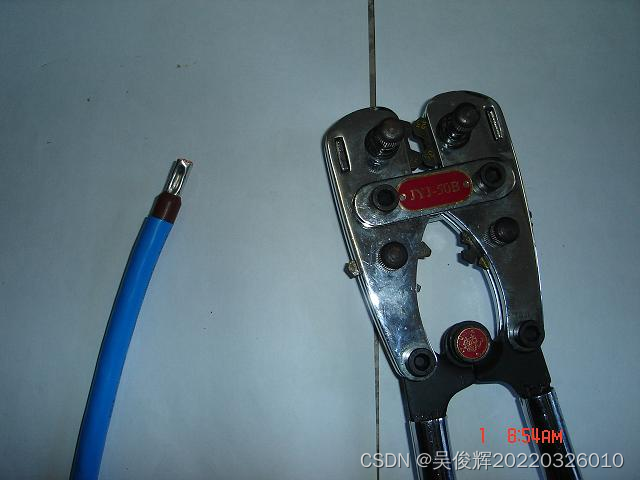

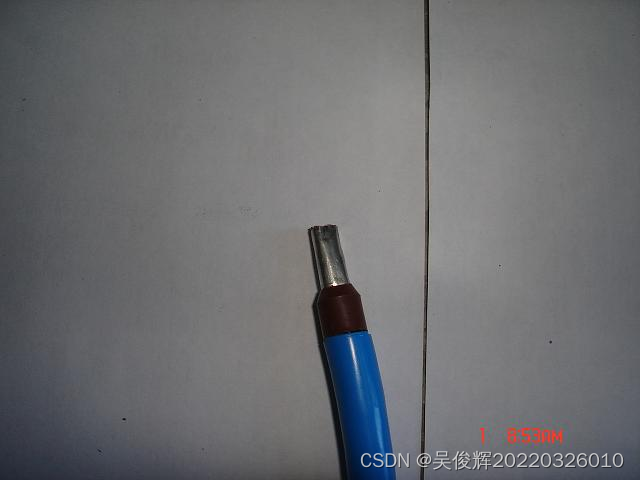

（4）压接：用电缆压接钳把冷压端子在电源线上压接牢固，然后用电缆剪把冷压端子前面突出的电源线导体剪平

（三）电源线接地装置的制作

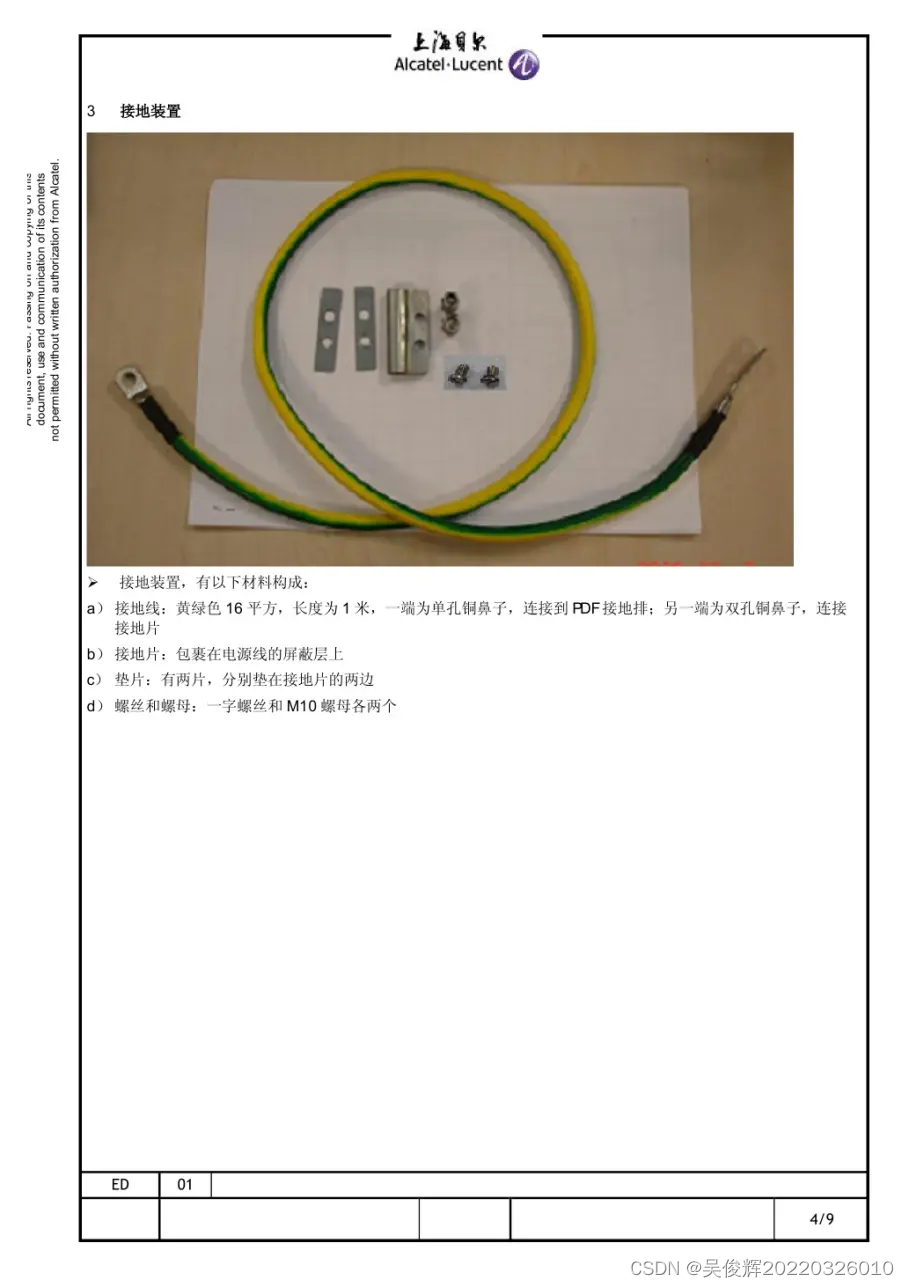

1．接地装置

2．制作工具制作工具包括一字螺丝刀、套筒扳手和10mm套、扳手10mm、美工刀等工具。

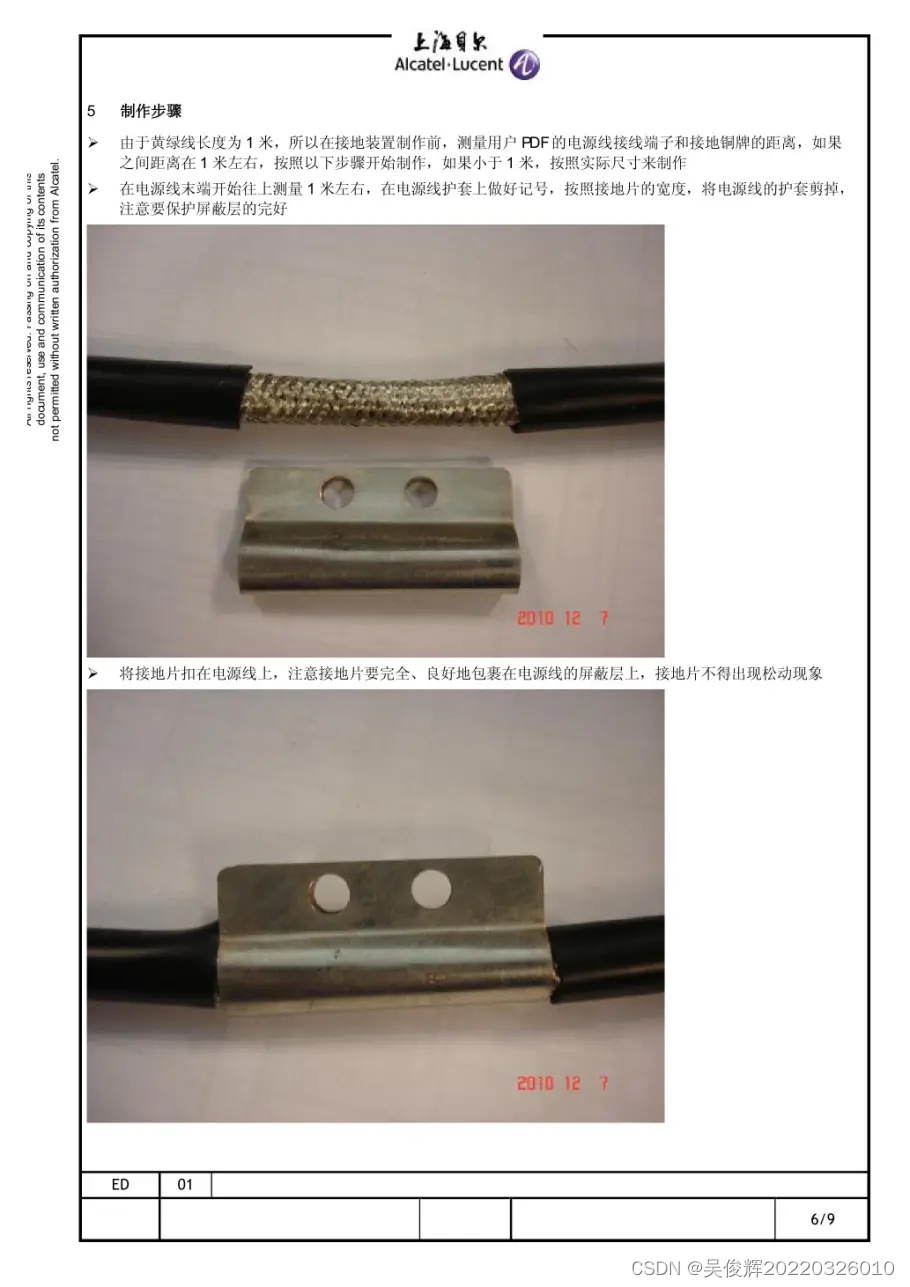

3．制作步骤（1）由于黄绿线长度为1米，所以在接地装置制作前，测量用户PDF的电源线接线端子和接地铜牌的距离，如果之间距离在1米左右，按照以下步骤开始制作，如果小于1米，按照实际尺寸来制作。（2）在电源线末端开始往上测量1米左右，在电源线护套上做好记号，按照接地片的宽度，将电源线的护套剪掉，注意要保护屏蔽层的完好；如图2-5-12所示。

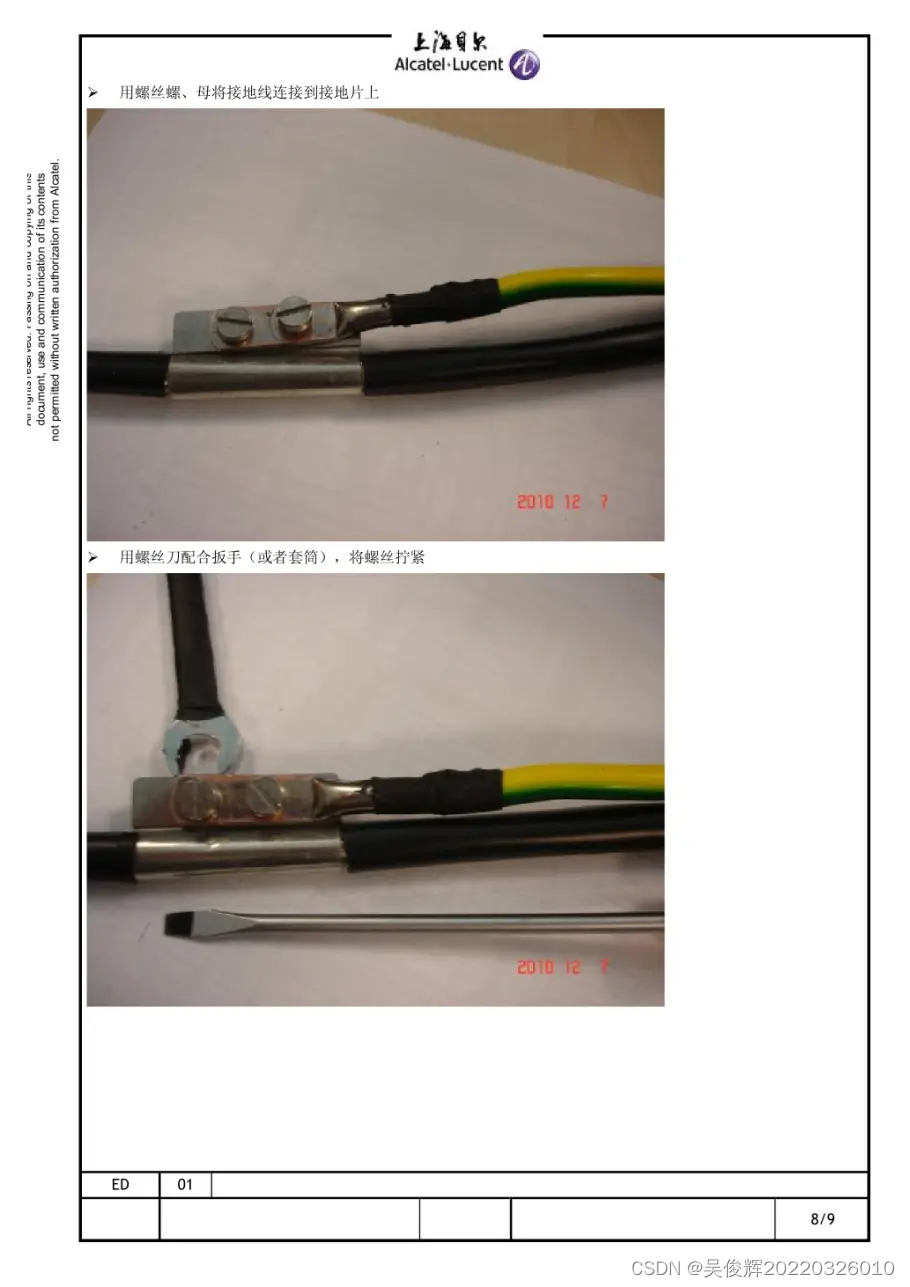

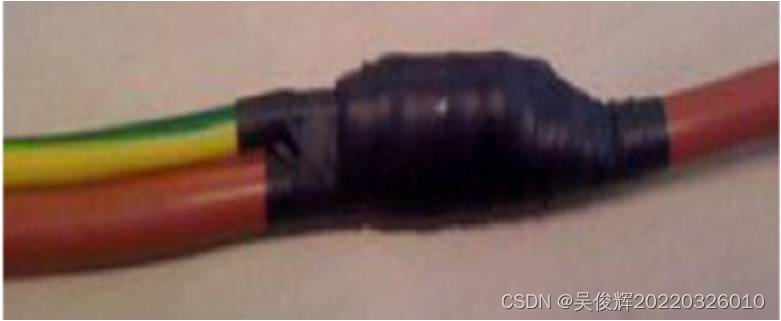

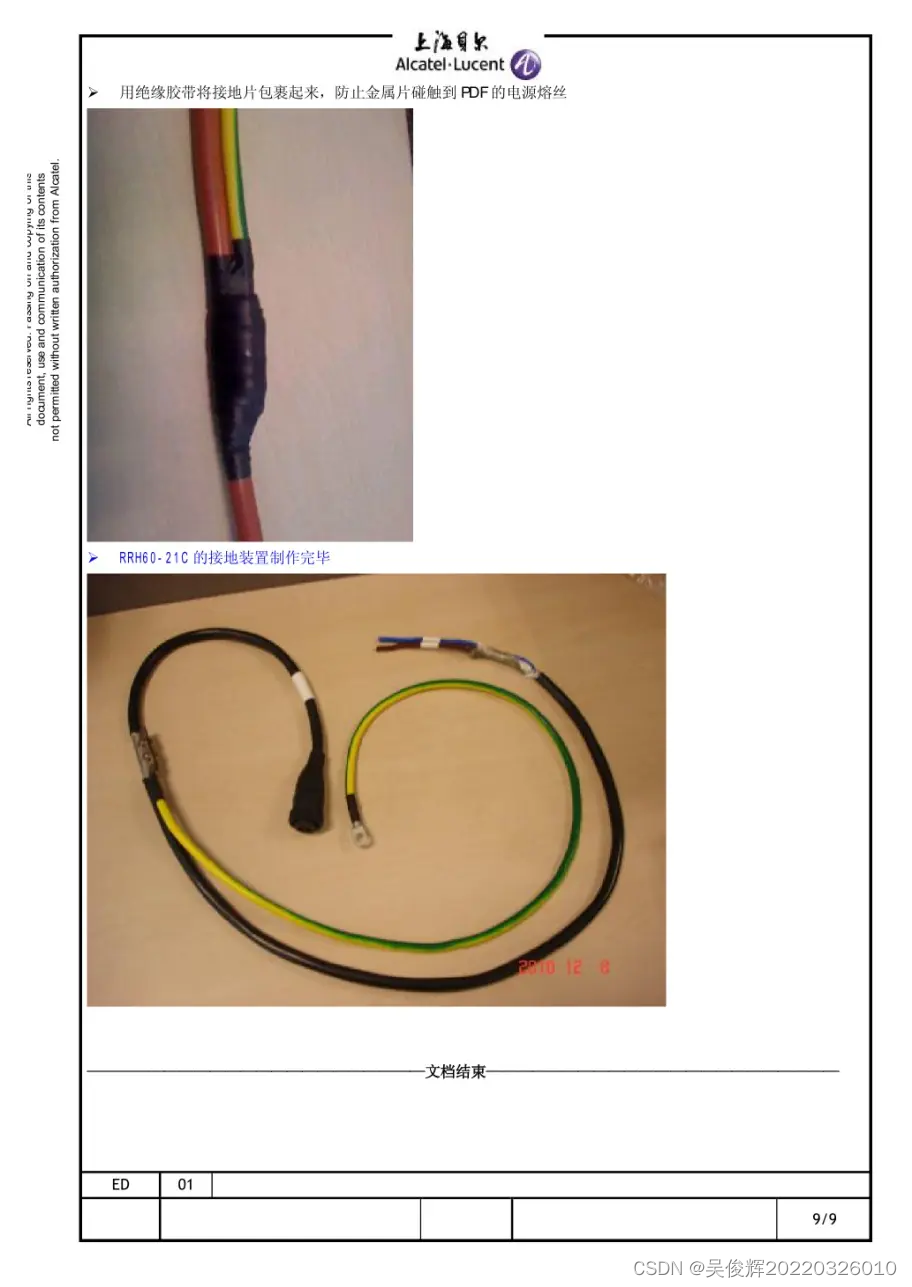

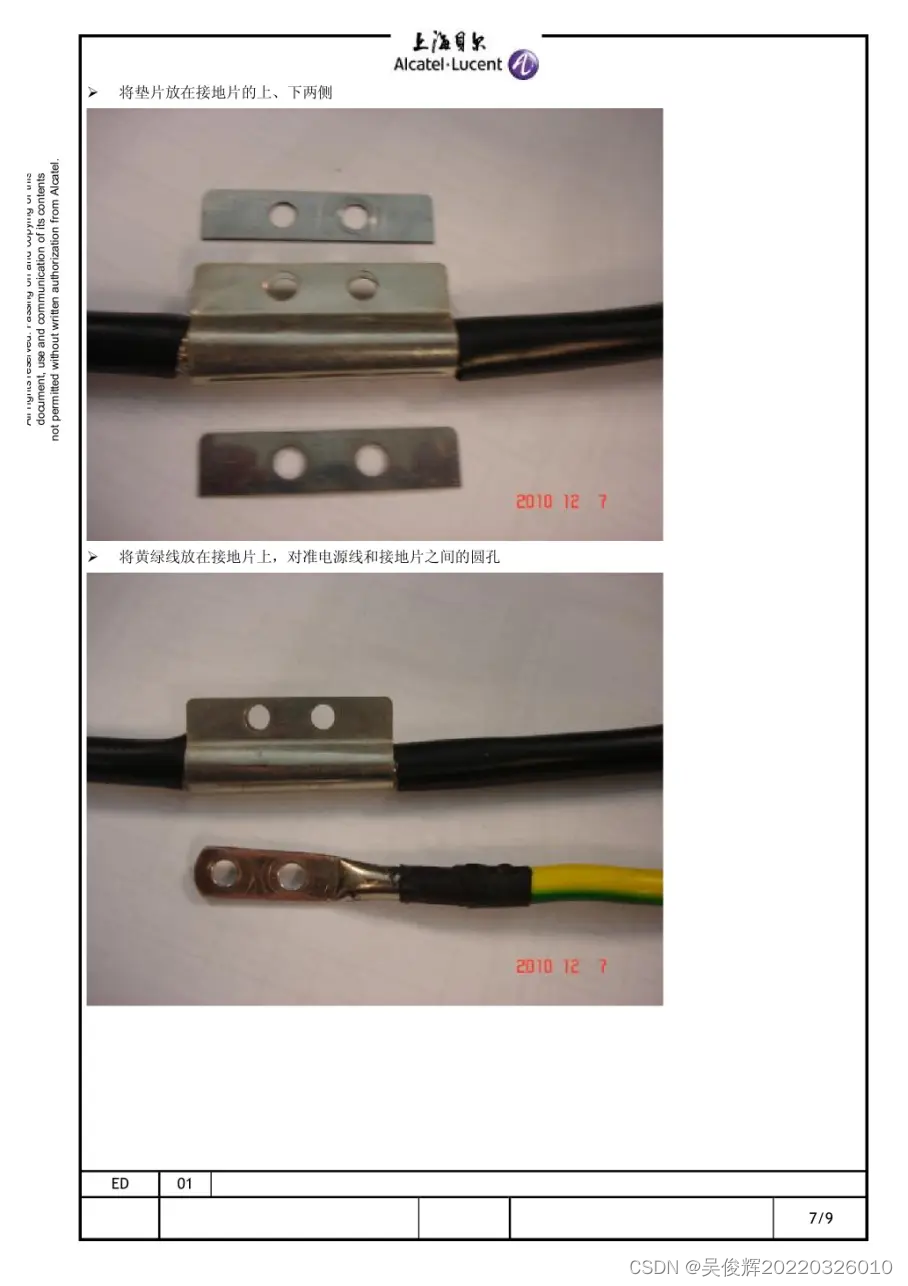

3．制作步骤（3）将接地片扣在电源线上，注意接地片要完全、良好地包裹在电源线的屏蔽层上，接地片不得出现松动现象；如图2-5-13所示。（4）将垫片放在接地片的上、下两侧，如图图2-5-14（a）所示；将黄绿线放在接地片上，对准电源线和接地片之间的圆孔，如图2-5-14（b）所示；用螺丝、螺母将接地线连接到接地片上，如图2-5-14（c）所示。3．制作步骤（5）用螺丝刀配合扳手（或者套筒），将螺丝拧紧，如图2-5-15（a）所示；用绝缘胶带将接地片包裹起来，防止金属片碰触到PDF的电源熔丝，如图2-5-15（b）所示；至此，接地装置制作完毕，如图2-5-15（c）所示。

（四）安装电源线

1．安装业务机框的电源线

安装时首先将冷压端子按电缆颜色对应关系插入配电框输出接线孔的-48V和GND位置，拧紧固定螺钉，另外一端OT端子与业务插框后盖板的滤波器连接，拧紧滤波器上的螺钉。电缆沿右边走线槽外侧走线，均匀绑扎。

2．安装iGWB/BAM服务器的电源线

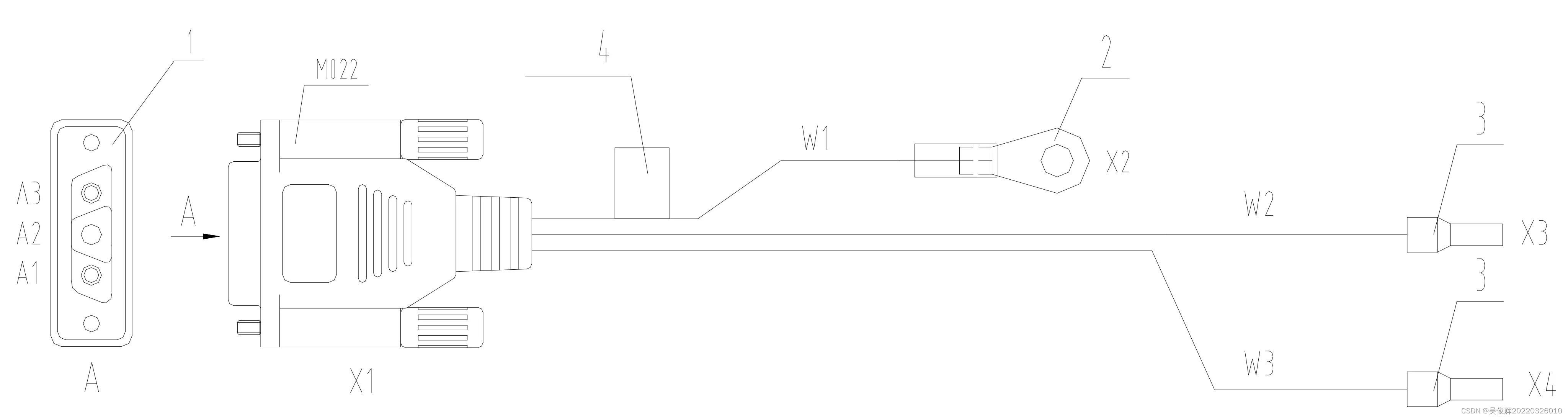

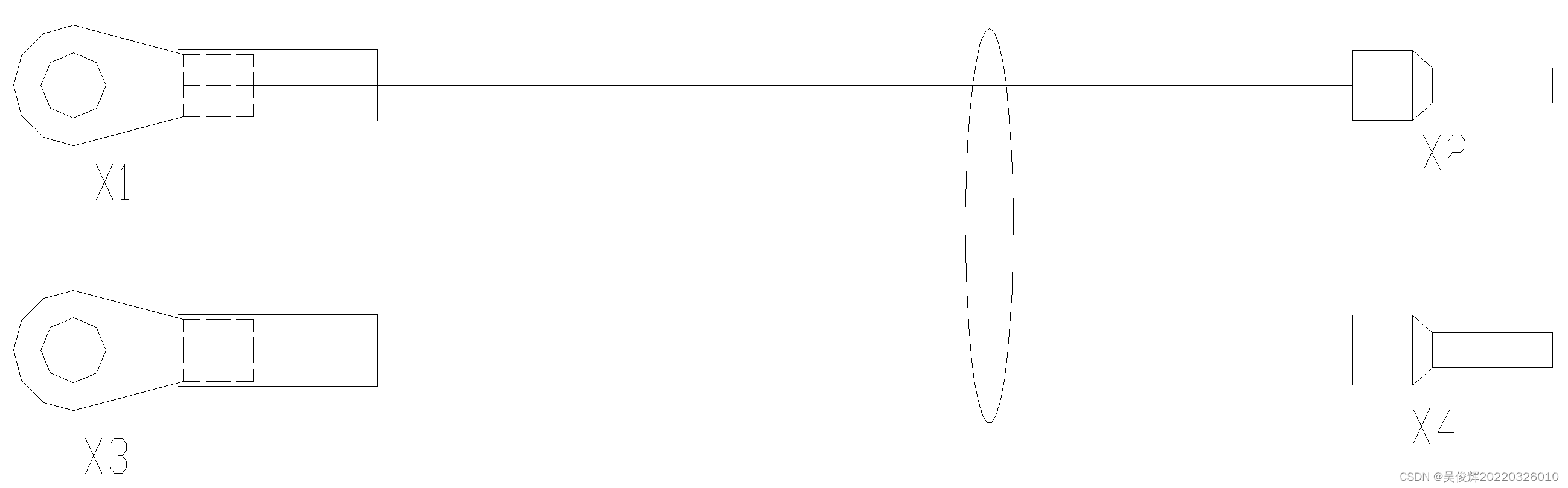

服务器电源线和接地线的线径为12AWG（约合3.3mm2），型号为UL1015，其外观结构如图2-5-17所示。（1）3V3母型连接器（2）OT端子（3）冷压端子（4）主标签

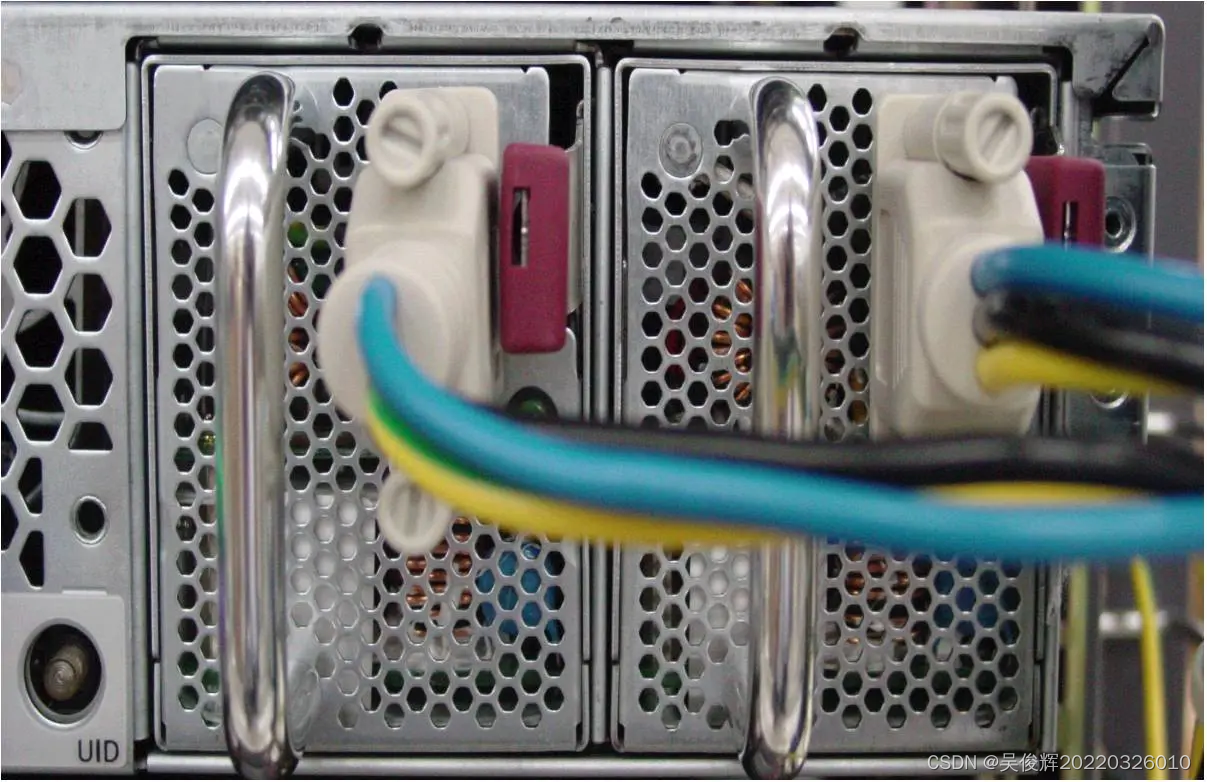

服务器电源线连接位置和3V3插座外观如图2-5-18所示。

3．安装KVM/LCD切换器的电源线

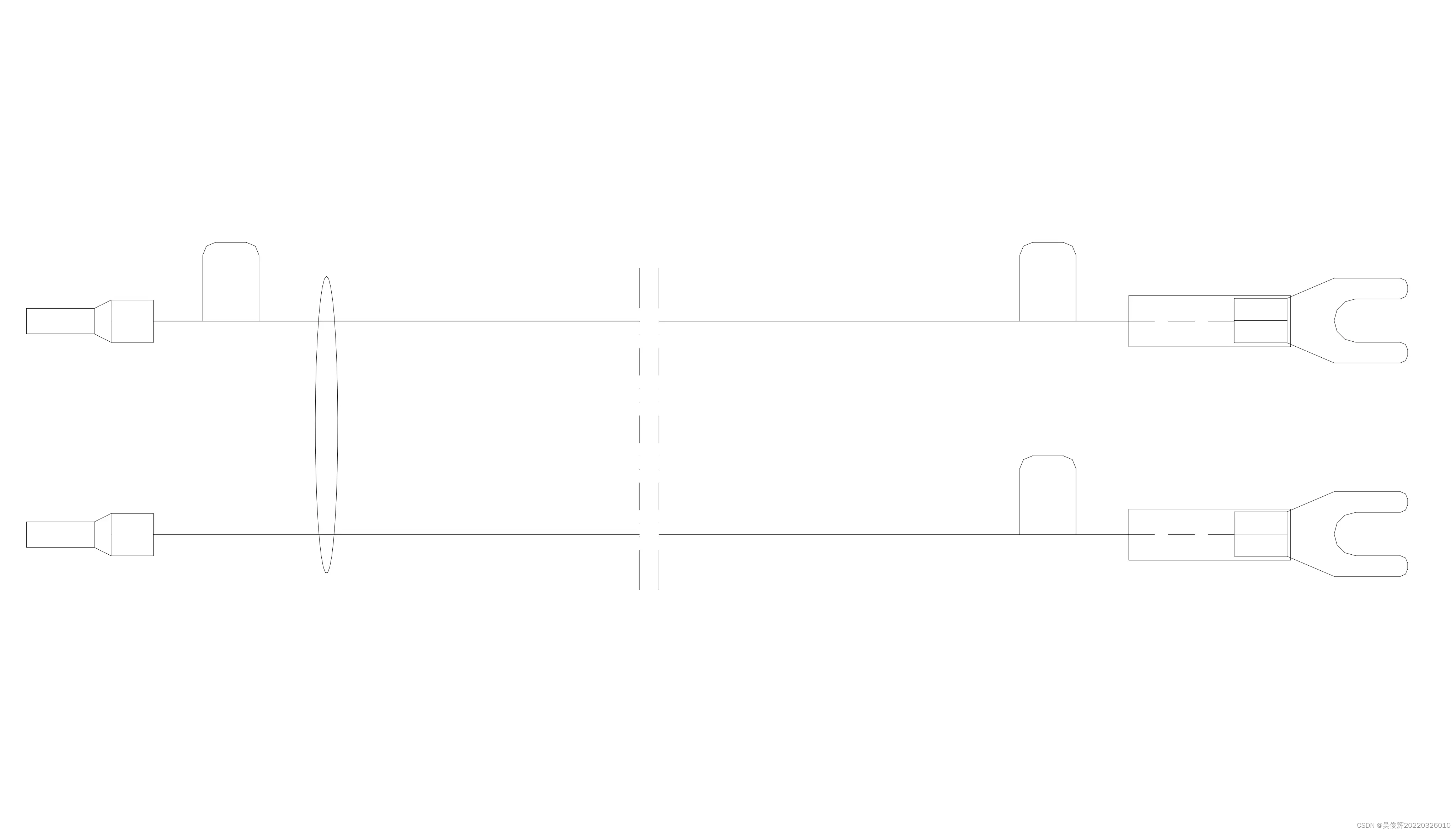

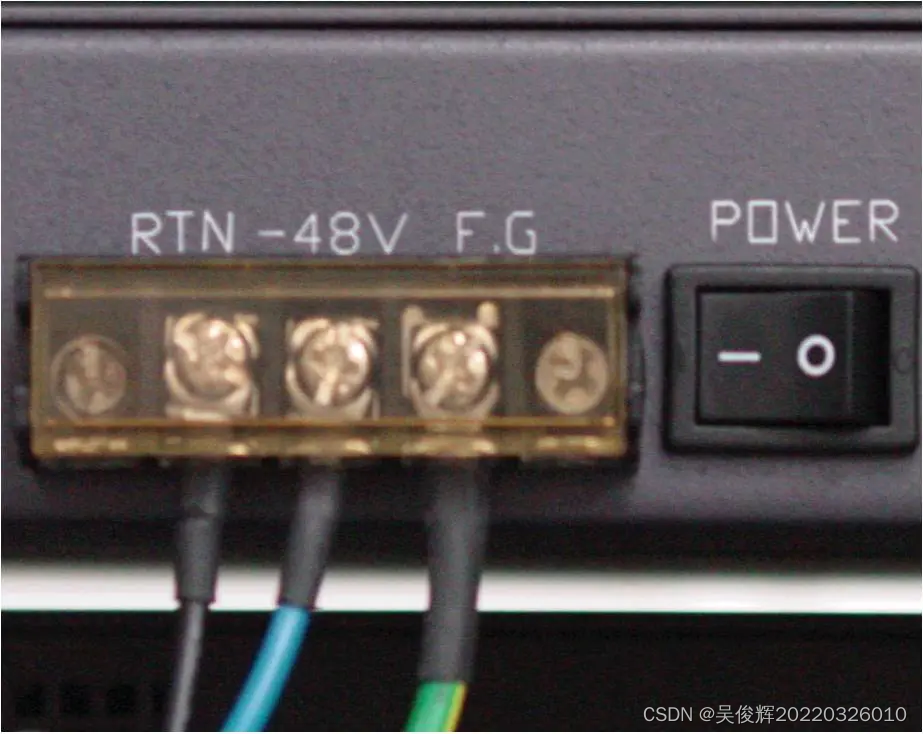

安装时，先将冷压端子一端按电缆颜色对应关系分别插入配电框后面电源输出排的-48V和BGND孔中，拧紧固定螺钉。电源线缆沿左侧走线槽下走线，另一端的UT端子按“蓝色线接‘—’、黑色线接‘+’”的原则插入KVM/LCD切换器的接口螺柱后，拧紧十字螺钉，如图2-5-20所示。

4．安装LAN Switch的电源线

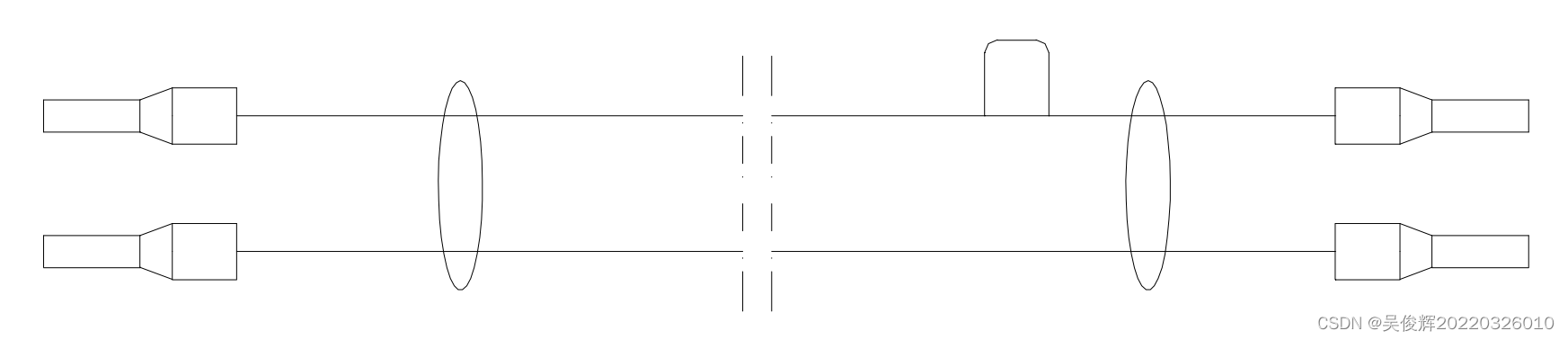

安装时，按照电缆标签所示，将冷压端子一端插入配电框输出接线孔，拧紧固定螺钉，另一端插入LAN Switch自带的输入塑料头，拧紧紧固螺钉。电缆沿左立柱方孔条内侧走线，多余部分理顺绑扎在附近的绑线条上。

（五）安装接地线

1．安装业务机框的接地线

在每个业务插框风扇盒的后盖板上，左右各有一个接地端子，用两根型号为10AWG的黄绿色保护地线分别将业务插框上的两个接地端子连接到机柜两侧的接地条上。

2．安装iGWB/BAM服务器的接地线

iGWB/BAM服务器的接地线与电源线同属一根电缆，其外形结构和安装方法在前述部分中已有介绍。

3．安装KVM/LCD切换器的接地线

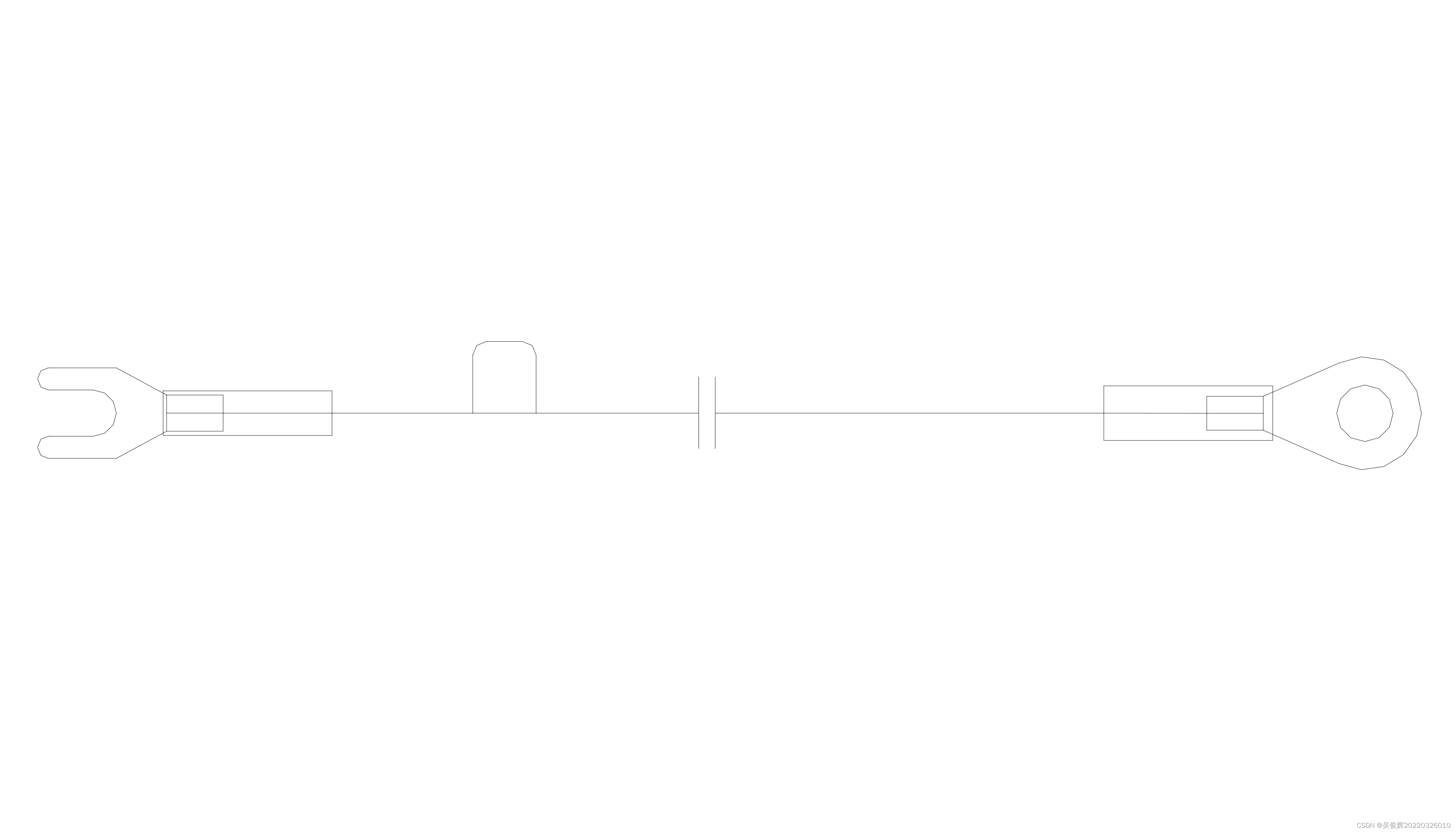

使用型号为14AWG（线径约2.1mm2）的黄绿色接地电缆将KVM/LCD切换器的PGND接地端与机柜两侧的接地条连接起来。KVM/LCD切换器的PGND接地线外形如图2-5-23所示。

4．安装LAN Switch的接地线

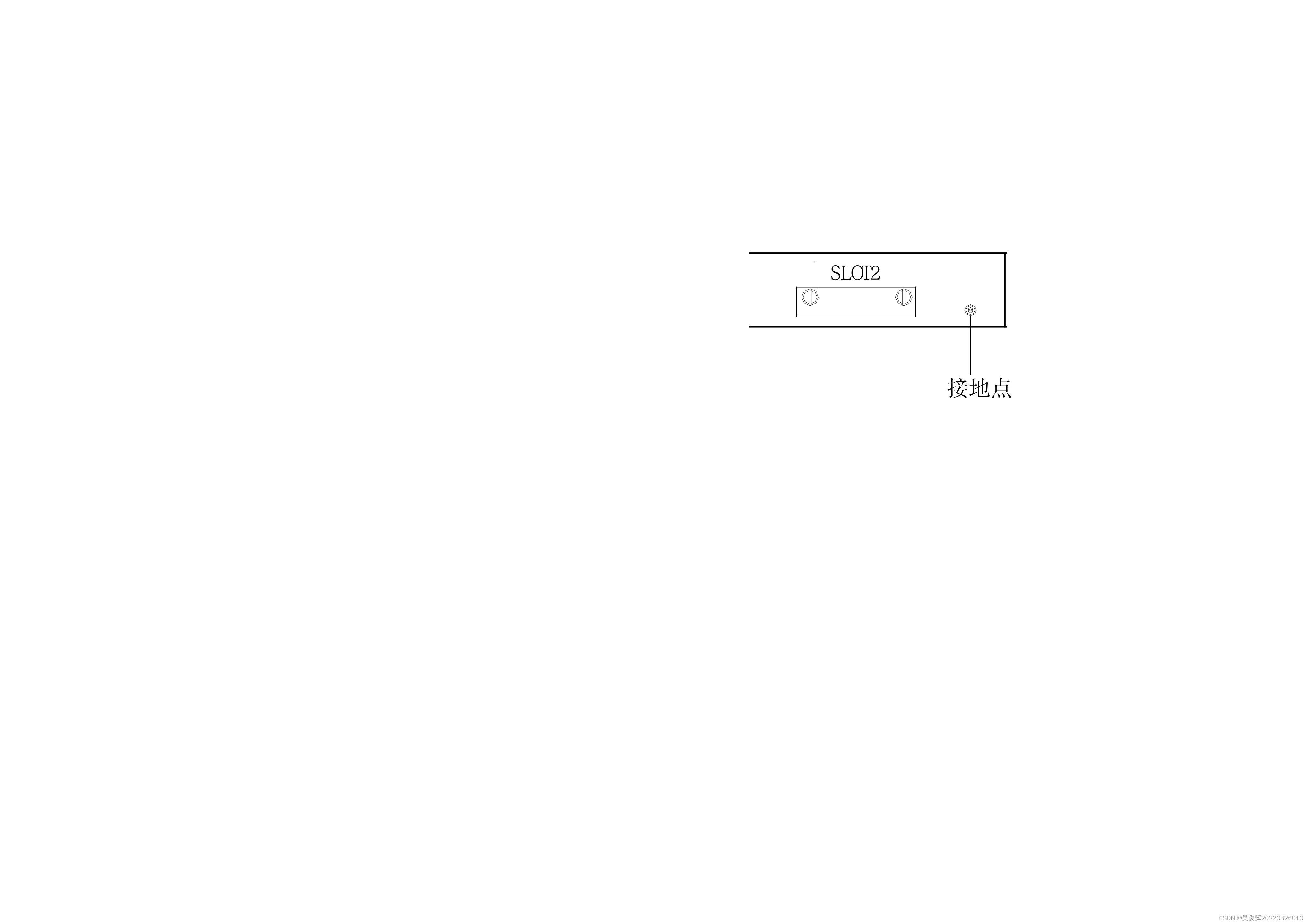

LAN Switch机壳接地点位于机箱后面板上，位置如图2-5-21所示。接地线为设备自带，接地线一端接到LAN Switch后面板的接地柱上，另一端就近良好接地。

5．安装机柜门的接地线

上走线情况下，从直流配电柜保护地铜排引入的PGND线从走线架下线，先接至机柜顶部的接地螺栓上，再用AWG8号（线径约8.6mm2）黄绿色线连接柜顶的接地螺栓和机柜侧柱接地条，如图2-5-22所示。图2-5-22中，（1）机柜顶部接地螺栓；（2）机柜侧柱接地条；（3）至走线架

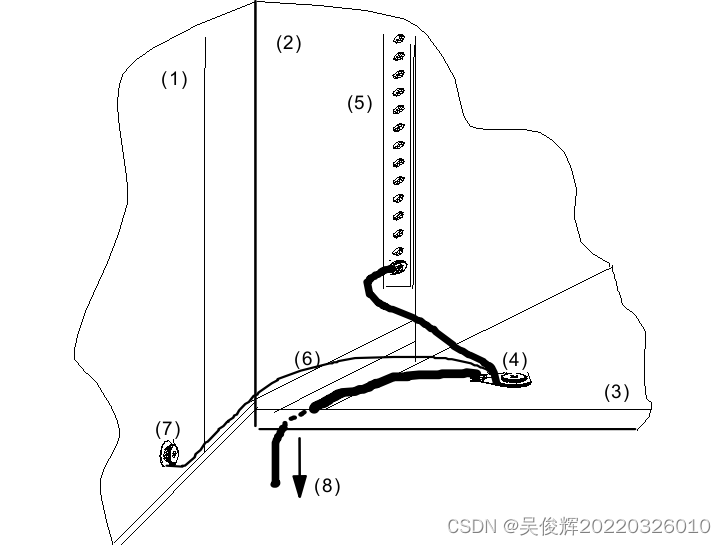

在下走线的情况下，从直流配电柜保护地铜排引入的PGND线进入机柜后，接至机柜底座上的接地螺钉处，再用AWG8号黄绿色线连接机柜侧柱接地条和机柜底座上的接地螺钉，如图2-5-23所示。

图2-5-23中（1）～（8）分别为：机柜后门、机柜侧门、机柜底座、底座接地点、机柜侧柱接地条、柜门接地线、柜门接地点、至走线槽

（六）线缆布放常见问题及图片案例

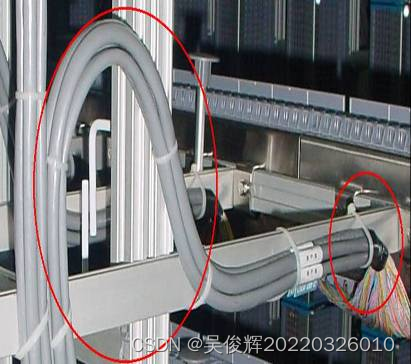

1．布放不整齐，易损电缆无保护

问题1：信号电缆路由不整齐

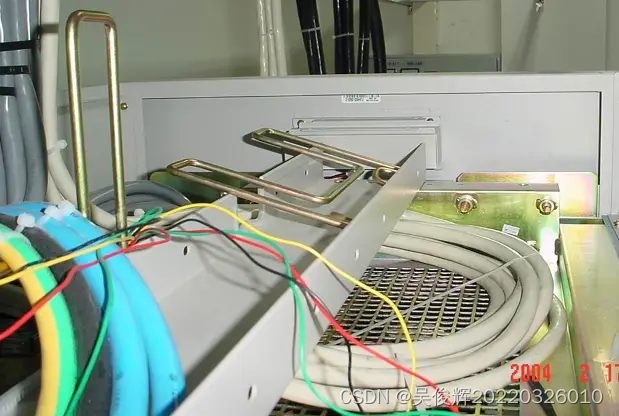

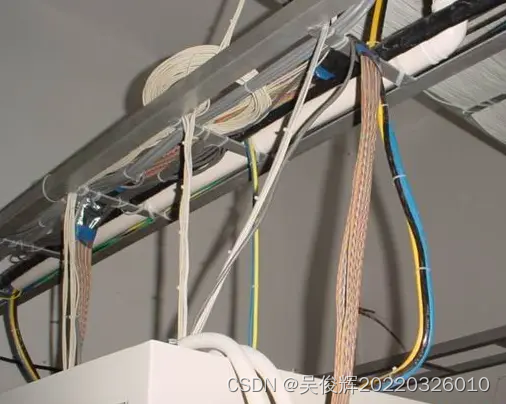

问题2：信号电缆多余部分直接盘绕在走线架上面,未妥善处理

问题3：易损信号电缆出机柜布放未采取保护措施

2．信号线不能布放于散热网孔上

问题：信号电缆布放在散热网孔上

3．地板下布放高度限制

4．转弯处留适当余量

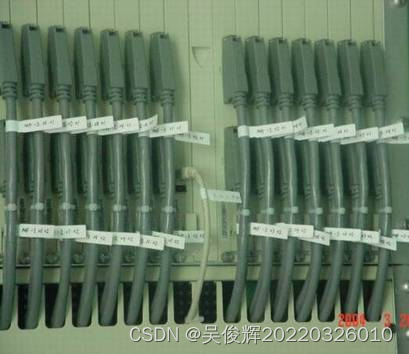

5．标签填写规范，粘贴整齐可靠

问题: 未贴标签

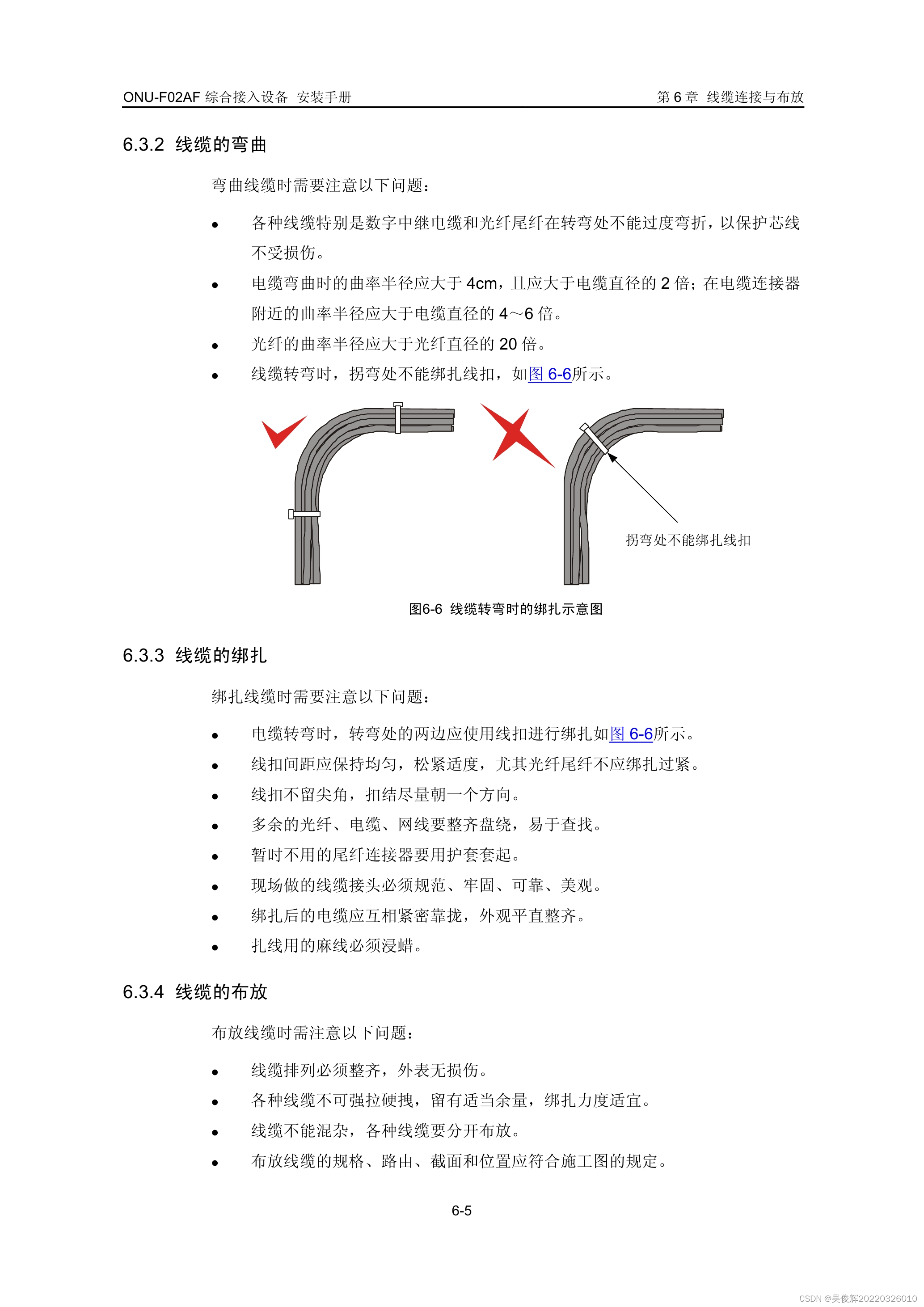

（七）线缆的弯曲

（1）各种线缆特别是数字中继电缆和光纤尾纤在转弯处不能过度弯折，以保护芯线不受损伤。

（2）电缆弯曲时的曲率半径应大于4cm，且应大于电缆直径的2倍；在电缆连接器附近的曲率半径应大于电缆直径的4～6倍。

（3）光纤的曲率半径应大于光纤直径的20倍。

（4）线缆转弯时，拐弯处不能绑扎线扣，示意图如图2-4-1所示。

（八）线缆的绑扎

（1）电缆转弯时，转弯处的两边应使用线扣进行绑扎如图2-4-1所示。

（2）线扣间距应保持均匀，松紧适度，尤其光纤尾纤不应绑扎过紧。

（3）线扣不留尖角，扣结尽量朝一个方向。

（4）多余的光纤、电缆、网线要整齐盘绕，易于查找。

（5）暂时不用的尾纤连接器要用护套套起。

（6）现场做的线缆接头必须规范、牢固、可靠、美观。

（7）绑扎后的电缆应互相紧密靠拢，外观平直整齐。

（8）扎线用的麻线必须浸蜡。

（九）线缆的布放

（1）线缆排列必须整齐，外表无损伤。

（2）各种线缆不可强拉硬拽，留有适当余量，绑扎力度适宜。

（3）线缆不能混杂，各种线缆要分开布放。

（4）布放线缆的规格、路由、截面和位置应符合施工图的规定。

（5）线缆的布放和端口的使用须便于维护和将来扩容。

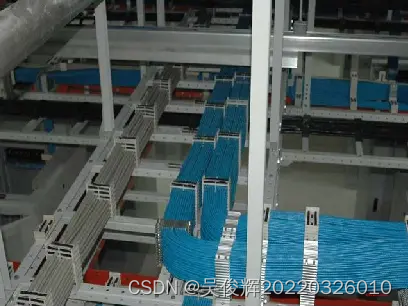

（十）线缆的走线

（1）上走线时，所有的线缆从机柜上的走线架通过。

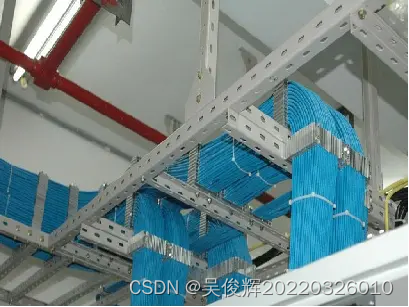

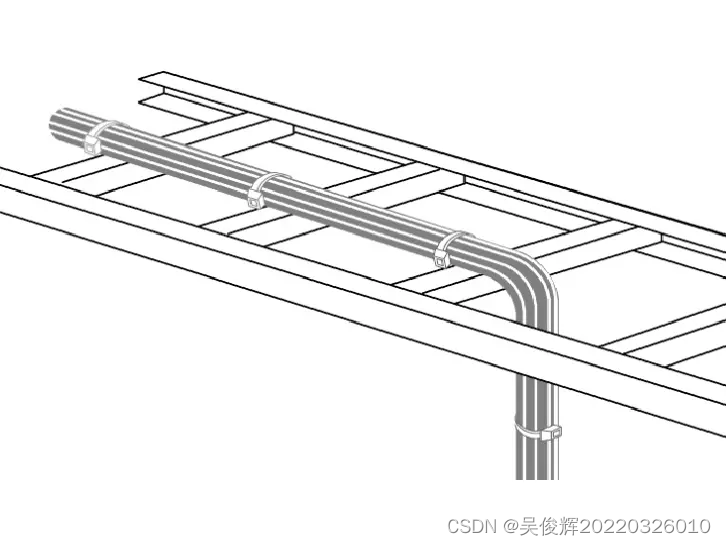

（2）上走线使用走线梯时，线缆从横档间直下，如图2-4-2所示。

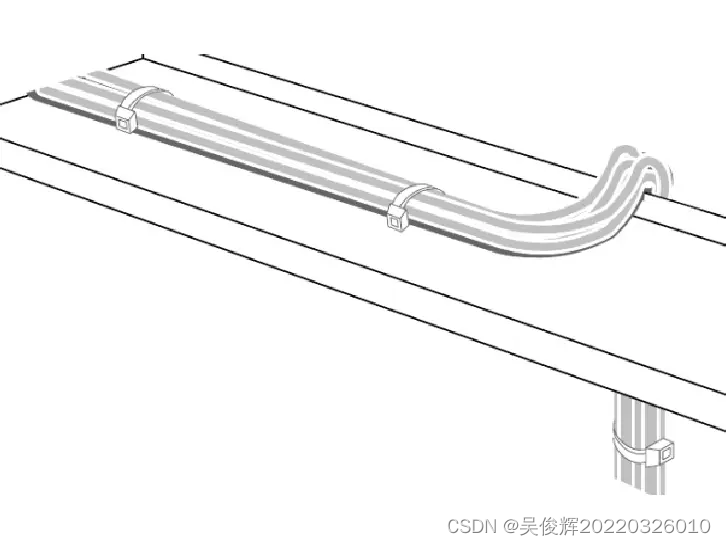

（3）上走线使用走线槽时，线缆从侧面放下，如图2-4-3所示。

（4）上走线时，走线梯与机柜顶部出线孔的高度差在0.8m以内时，线缆可直接放至机柜顶部的出线孔。走线梯与机柜顶部的出线孔的高度差大于0.8m时，应使用下线梯下线，以免拉力过大，从而损伤线缆。

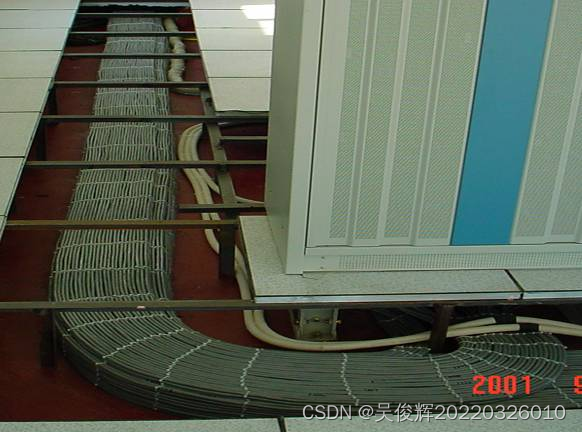

（5）下走线时，所有线缆都从地板夹层或走线槽中通过。下走线时，线缆在防静电地板下多排叠加布放的高度不能超过防静电地板下净空的3/4。

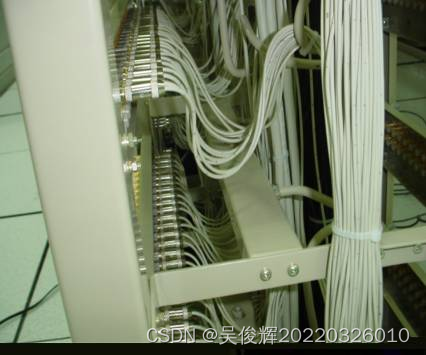

（6）实物图如图2-4-4所示。

（十一）RJ-45网线接头的制作

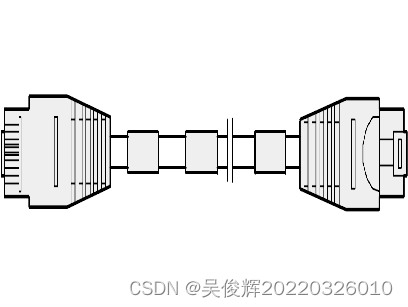

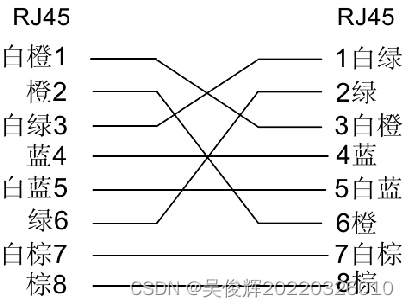

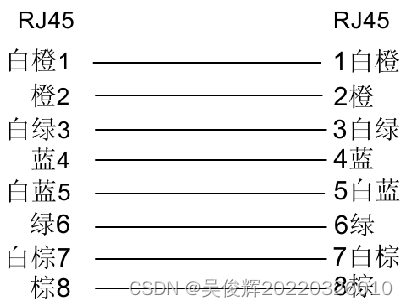

交叉网线用于两个终端之间直接通讯，通过维护网口直接连接维护终端时，使用交叉网线，一般只在调试时使用；其线序关系如图2-4-5（a）所示。直通网线用于终端设备和网络之间通讯连接，通过网络连接维护终端或网管工作站时，使用直通网线；其线序关系如图2-4-5（b）所示。配备屏蔽网的标准网线外形如图2-4-6所示。

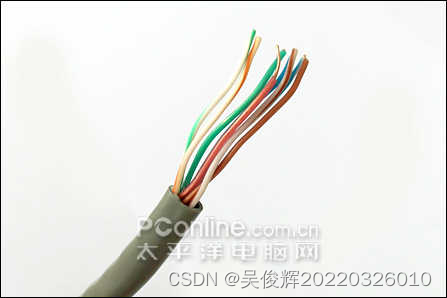

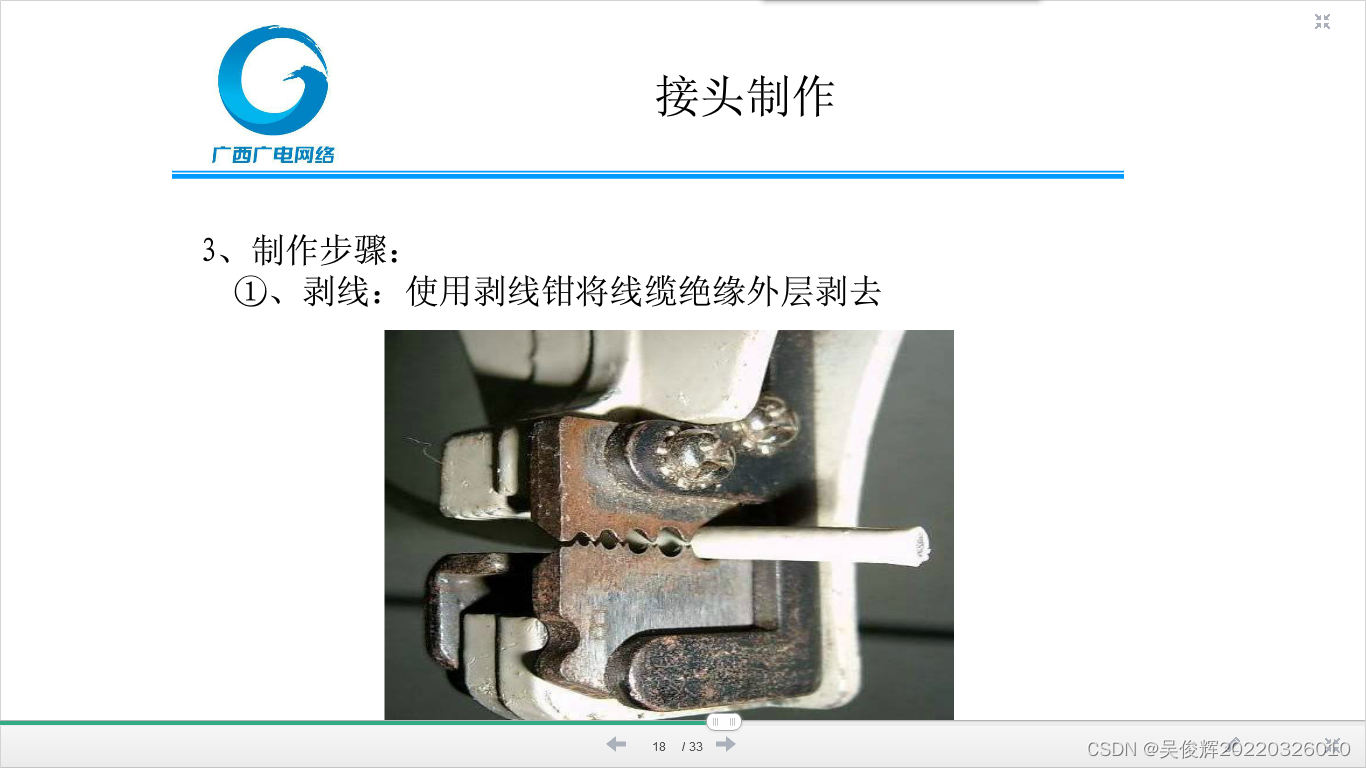

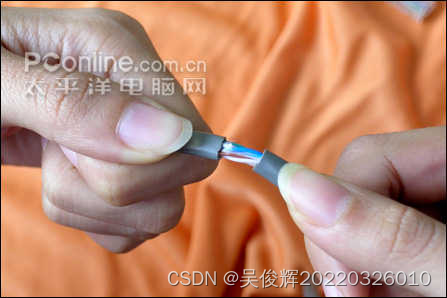

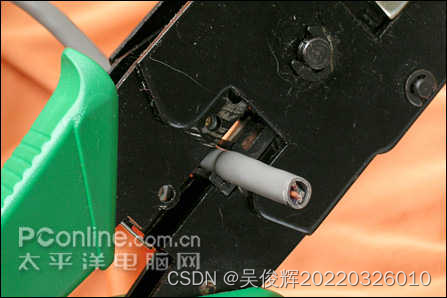

①剥线。用双绞线剥线器将双绞线塑料外皮剥去2～3cm，如图2-4-7所示。

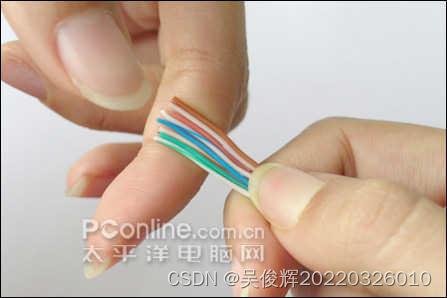

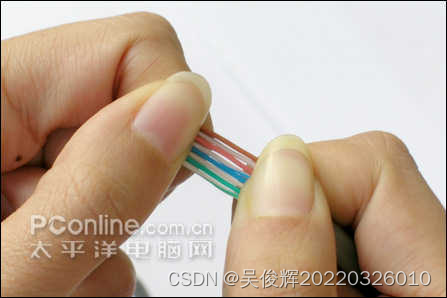

②排线。将绿色线对与蓝色线对放在中间位置，而橙色线对与棕色线对放在靠外的位置，形成左一橙、左二蓝、左三绿、左四棕的线对次序；如图2-4-8（a）所示。 ③理线。小心地剥开每一线对（开绞），并将线芯按T568B标准排序，特别是要将白绿线芯从蓝和白蓝线对上交叉至3号位置，将线芯拉直压平、挤紧理顺（朝一个方向紧靠）；如图2-4-8（b）所示。

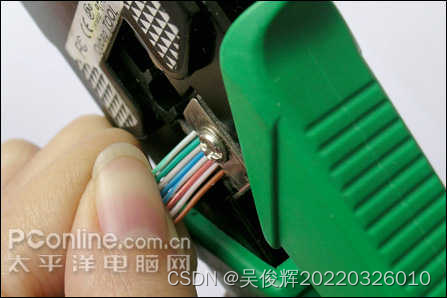

④剪切。将裸露出的双绞线芯用压线钳、剪刀、斜口钳等工具整齐地剪切，只剩下约13mm的长度；如图2-4-8（c）和（d）所示。

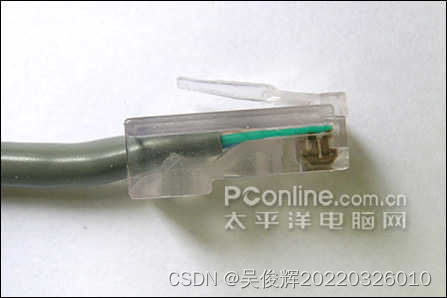

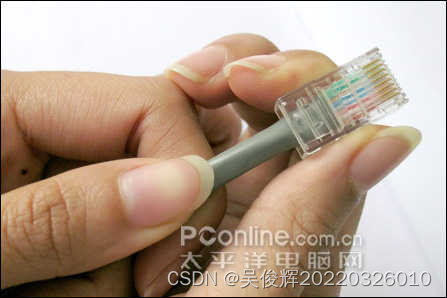

⑤插入。一手以拇指和中指捏住水晶头，并用食指抵住，水晶头的方向是金属引脚朝上、弹片朝下。另一只手捏住双绞线，用力缓缓将双绞线8条导线依序插入水晶头，并一直插到8个凹槽顶端；如图2-4-9（a）所示。 ⑥检查。检查水晶头正面，查看线序是否正确；检查水晶头顶部，查看8根线芯是否都顶到顶部；如图2-4-9（b）所示。

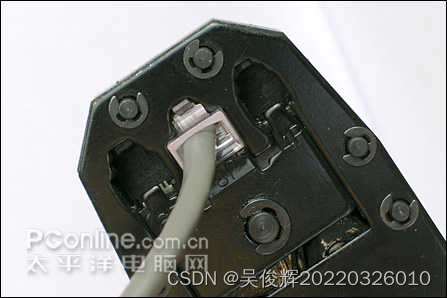

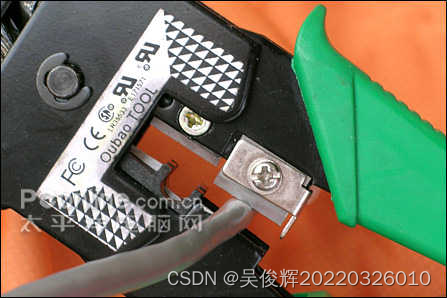

⑦压接。确认无误后，将RJ-45水晶头推入压线钳夹槽后，用力握紧压线钳，将突出在外面的针脚全部压入RJ-45水晶头内；如图2-4-9（c）所示。RJ-45水晶头连接完成；如图2-4-9（d）所示。

（十二）同轴电缆跳线的制作

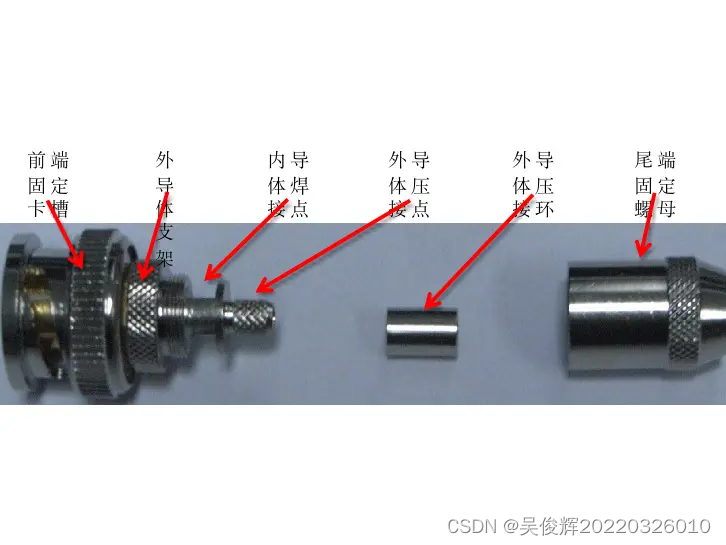

1．同轴电缆连接器的结构

（1）设备使用的同轴电缆连接器

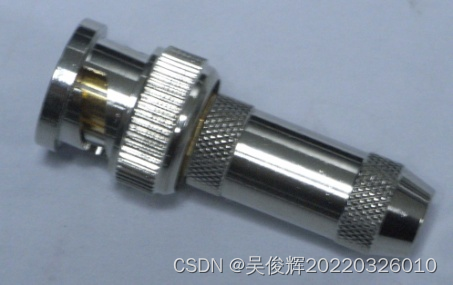

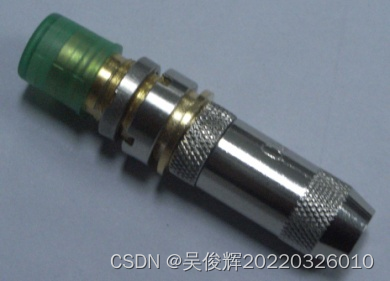

①同轴电缆连接器插针

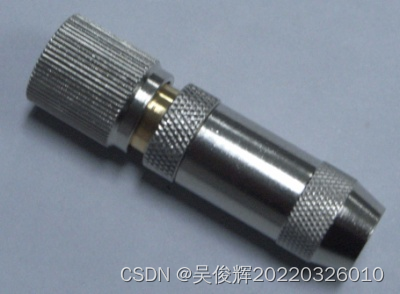

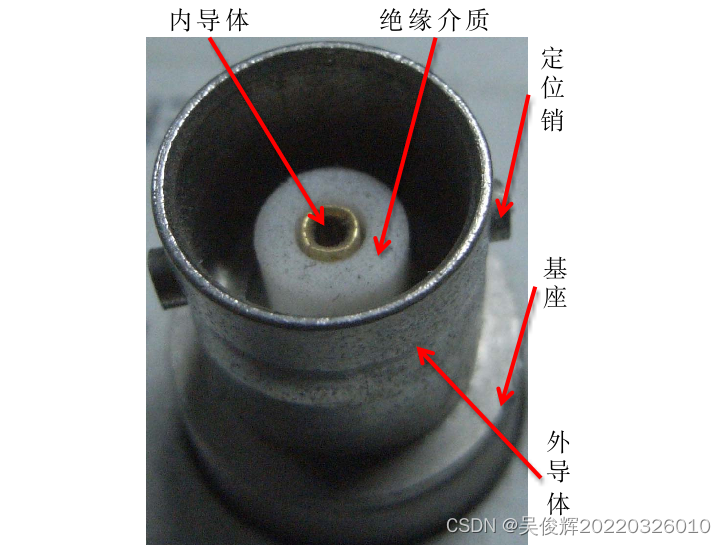

②同轴电缆连接器插座

（2）仪表使用的同轴电缆连接器 ①同轴电缆连接器插针

②同轴电缆连接器插座

2．同轴电缆跳线的制作方法

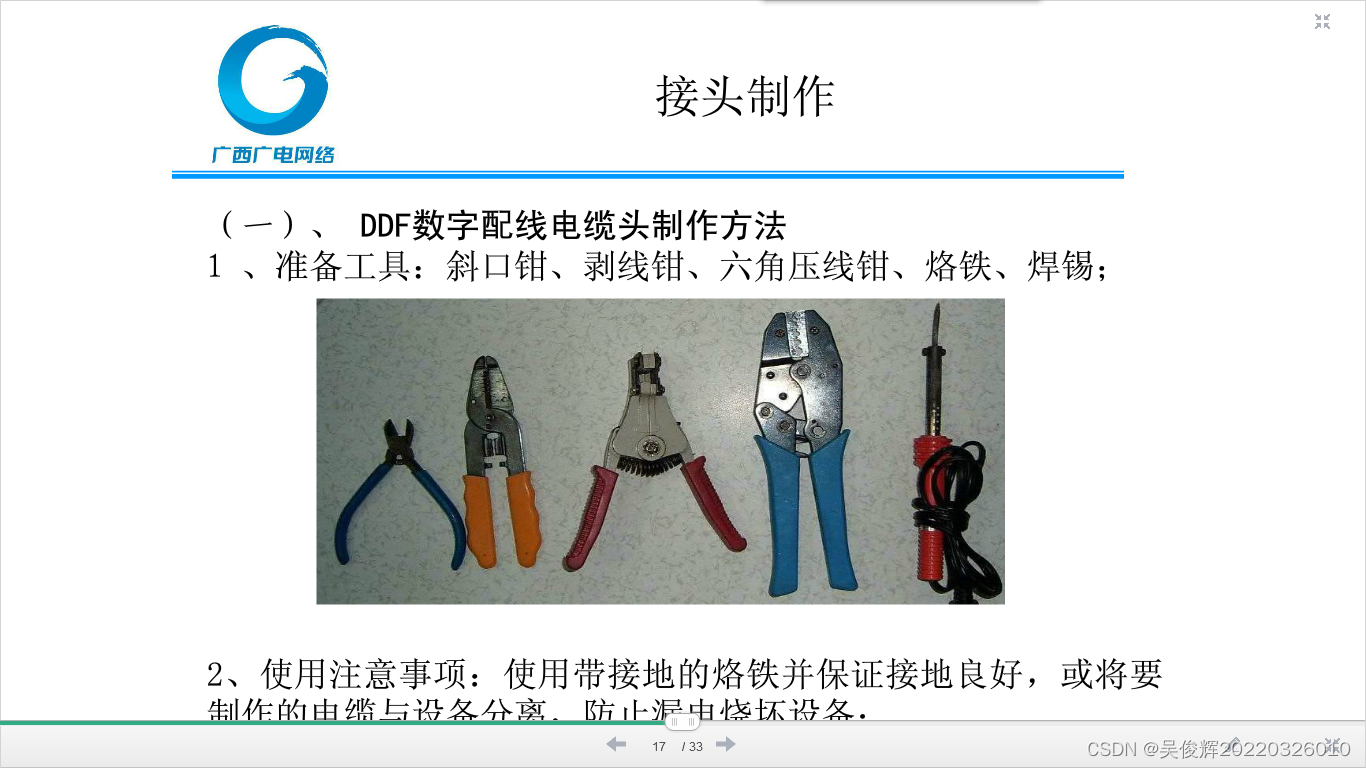

（1）同轴电缆跳线的制作准备

（2）同轴电缆的开剥 ①在距同轴电缆端头1.5厘米处，用开剥刀环切和纵切同轴电缆外护套（进刀深度要视外护套厚度而定，以剥去外护套和不割伤外导体为准），剥去同轴电缆外护套； ②将外导体翻后于同轴电缆外护套上； ③在距同轴电缆端头0.6厘米左右处，剥去内导体和外导体之间填充的绝缘介质。

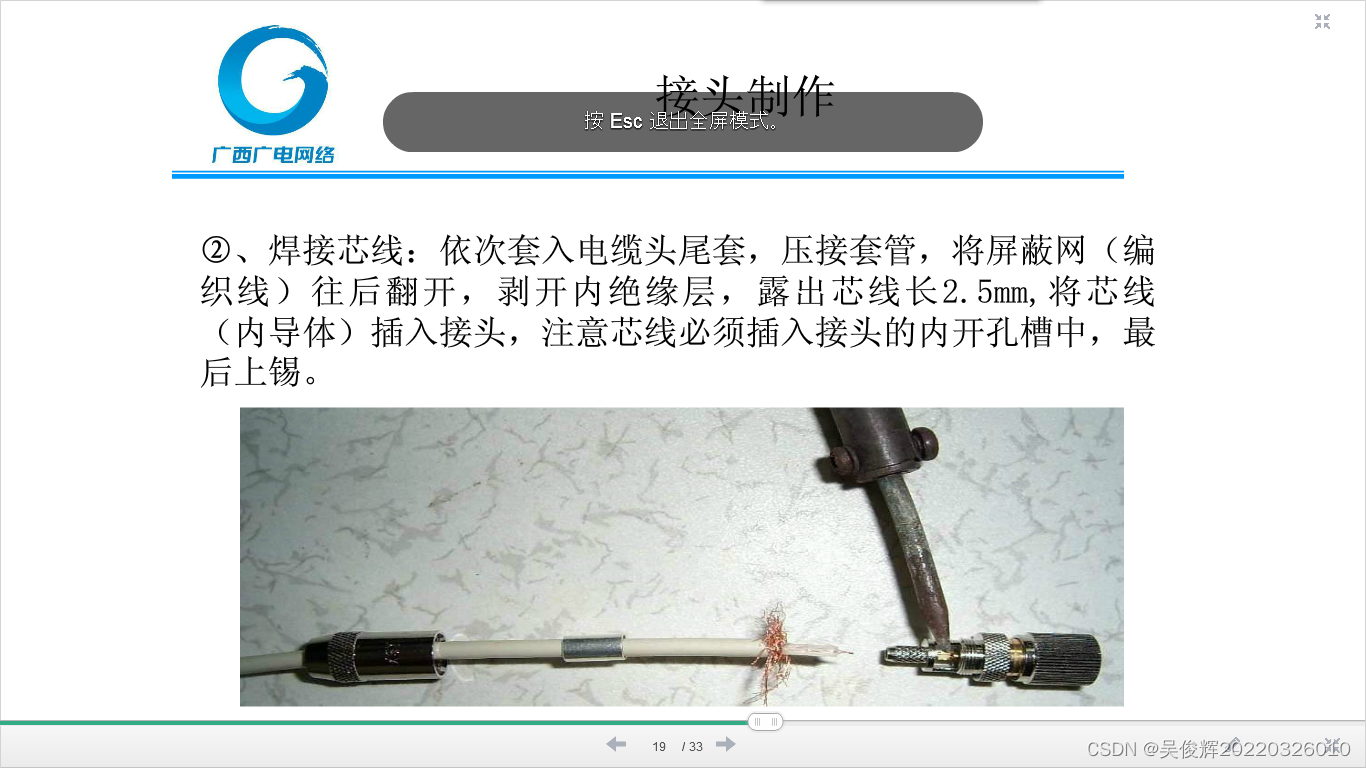

（3）内导体的焊接 ①用加热的电烙铁，在处理好的同轴电缆内导体端头上和插针或插座内导体焊接处堆上适当厚度的焊锡； ②从外导体支架的中心，将同轴电缆内导体穿入到插针或插座内导体焊接处； ③用加热的电烙铁，将同轴电缆内导体和插针或插座内导体焊接处焊接在一起。

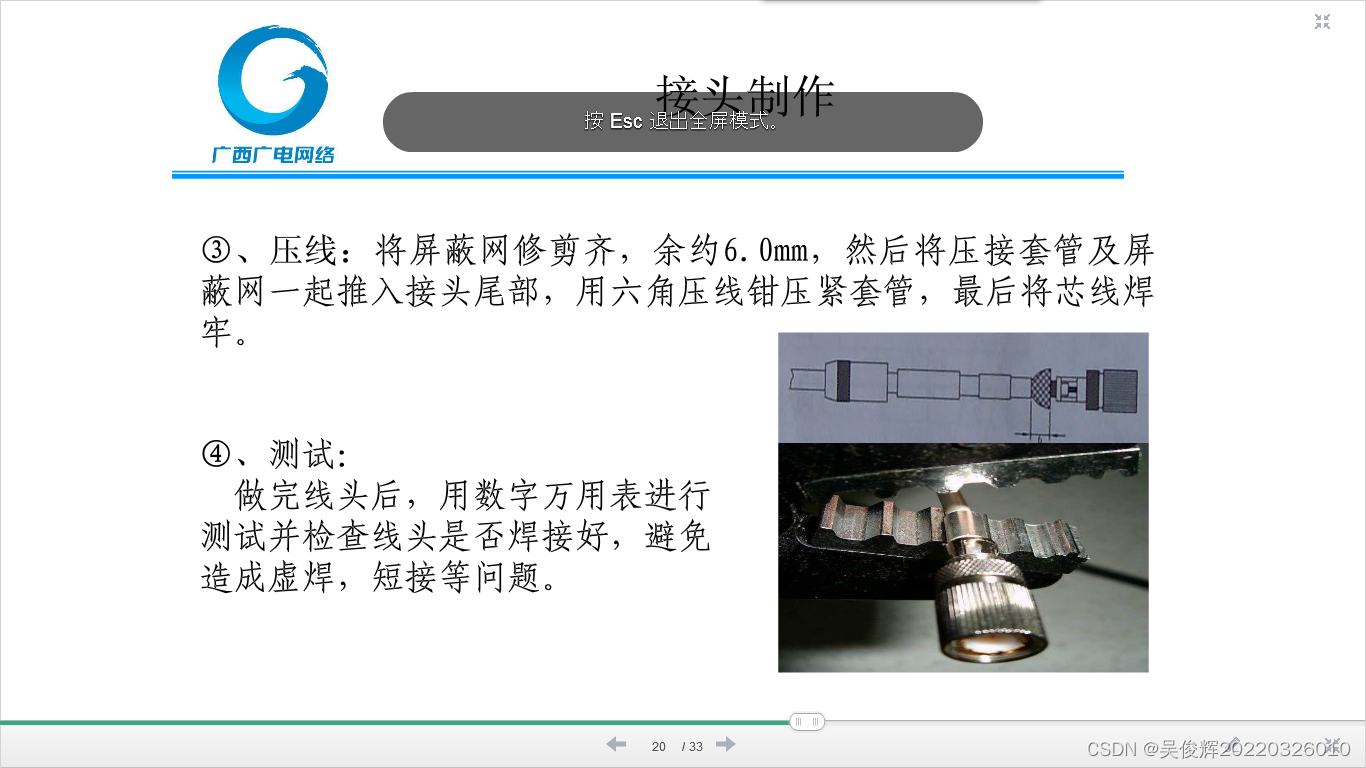

（4）同轴电缆外导体的压接 ①小心地将外导体向前翻于外导体压接点上； ②从同轴电缆外护套上，将外导体压接环推到外导体压接点上； ③用专用压接钳，将外导体压接环压接在同轴电缆外导体上，实现插针或插座外导体与同轴电缆外导体的连接。

（十三）音频电缆端头的卡接

1．音频（总）配线架

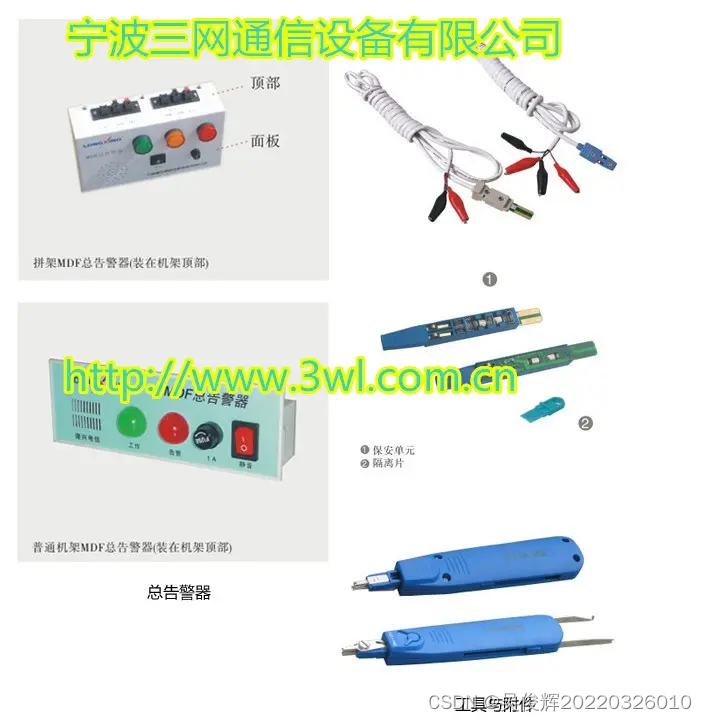

总配线架由机架、保安接线排、测试接线排、保安器、总告警盘、列告警组件和附件等构成

2．音频电缆的端头处理

（十四）布放原则

（1）光纤布线的总原则 ①光纤和其它线缆应先分类进行绑扎，再混扎为一束。 ②将光纤和其他线缆固定于机柜两侧电缆支架时要求走线平直，绑扎整齐，距电缆支架较远的应布放于外侧，距电缆支架较近的应布放于内侧。 ③光纤不可拉或绑得太紧。

（2）外部光纤的布放原则 ①如果有电缆支架，可以利用用户电缆的电缆支架进行绑扎。如若没有可以利用的电缆支架，可将富余的光纤尾纤绕成一直径大于8cm的圆线圈，绑在空余的光纤连接器安装孔上。 ②ONU调测完成后，需对光纤跳线作好标签，标明光纤传输方向，便于将来维护。 ③外部光纤应配备保护套管。

（3）安装准备安装条件检查 ①施工条件检查：机房的ODF架已经安装完毕，并给本次安装留有接口。 ②走线路径和端口检查：施工文件中已经确定机柜到ODF架的走线路径和ODF架分配的端口号，并根据走线路径和分配的端口计算出光纤的长度及确定多余光纤盘放的地点。

（4）安装材料在进行光纤布放前应进行光纤连接器的检查。光纤连接器的种类如图2-4-24所示；图中1～4分别是FC/PC光纤连接器、LC/PC光纤连接器、SC/PC光纤连接器、尾纤帽；

2．安装步骤

（1）步骤1：在进行光纤安装前，将光纤两头粘贴上临时标志，以防混淆。

（2）步骤2：根据机柜到ODF架的走线距离，加上波纹管深入机柜和ODF架内部的距离，确定波纹管的长度。 ①波纹管伸入机柜长度以光纤在机柜内走线时不与上部横梁有接触为准。 ②光纤穿入波纹管后用胶带对波纹管的切口进行包扎，以避免磨损光纤。（3）步骤3：将光纤穿入波纹管，穿管时严禁强行塞入、强力拉扯，以免损坏光纤。并将波纹管伸入机柜顶部的信号电缆走线口并固定。

（4）步骤4：将机柜的光纤通道中的束纤件卸下，如图2-4-26（a）中所示。将光纤沿机柜两侧的光纤通道布放，从相应的走线槽进入插板区，如图2-4-25所示。

（5）步骤5：光纤向上穿过光接口板的走线槽，然后取下光连接器上的防尘帽，用擦纤纸清洗光连接器。

（6）步骤6：将光纤上的连接器对准单板光接口的导槽，适度用力插入，听到一声脆响说明光纤已经插好。

（7）步骤7：采用绑扎带对光纤进行绑扎。绑扎前检查光纤走线区域附近有无毛刺、锐边或锐角物体等，如果发现应进行保护处理，以免损坏光纤。

（8）步骤8：将机柜光纤通道中的束纤件安装好，如图2-4-26（b）中所示。

（9）步骤9：拆除光纤上的临时标志，然后在距光纤接口2cm处粘贴标签，标签粘贴方法如图2-4-27所示。标签在光纤上粘贴后长条形文字区域一律朝向右侧或下侧。

关于电源线与接地线的安装以及线缆布放安装，以下是详细的指导：

一、电源线与接地线的安装

电源线的区分与安装：
- 电源线通常分为不同的电压等级，如-48伏线（一般为蓝色）和0伏工作地线（一般为黑色或红色），但颜色和线径可能会因厂家不同而有所差异。
- 安装时，首先根据实际需要量取电源线长度，并裁剪。然后剥开电源线的绝缘外皮，长度与铜鼻子的耳柄等长。
- 使用压线钳将铜鼻子压紧，并用热缩管将铜鼻子的耳柄和裸漏的铜导线热封，确保裸线不外露。
- 电源线一端与设备相连，另一端与电源柜的接线排连接，注意在连接前确认极性。
接地线的安装：
- 保护地线的一端与设备相连，另一端与室内保护地排相连。
- 地线沿走线架整齐布放，并用白色扎带绑扎，确保布放顺直、整齐，无交叉、扭绞。
注意事项：
- 在电源线和地线的安装过程中，应事先精确测量并预留足够长度的电缆，以防实际安装时长度不够。
- 禁止在电缆中做接头或焊点，如发现预留长度不够，应停止安装，重新更换电缆。
- 对于多机柜并柜的情况，每个机柜应连接一根接地线到机房的室内接地排。

二、线缆布放安装

垂直线槽布放：
- 缆线应每隔5～10m处进行固定。
电缆桥架内缆线垂直敷设：
- 在缆线的上端和每间隔1.5m处应固定在桥架的支架上。
水平敷设：
- 在线缆的首、尾、转弯及每间隔5～10m处进行固定。
- 对绞电缆、光缆及其他信号电缆应根据缆线的类别、数量、缆径、缆线芯数分束绑扎，绑扎间距不宜大于1.5m，间距应均匀，松紧适度。
管道线缆敷设：
- 缆线在管道内的布放应遵循先下排后上排，先两侧后中间的原则。
- 管道一般应预留2～3个备用管孔。
- 一个管孔内一般只布放一根缆线，特殊情况下可布放两根缆线，但两条缆线的外径之和不得大于管道内径的2/3。
直埋缆线敷设：
- 一般采用铠装缆线或塑料直埋缆线。
- 在坡度大于30°或缆线可能承受张力的地段，宜采用钢丝铠装缆线并采取加固措施。

总结：电源线与接地线的安装以及线缆布放安装都需要严格遵循相关规范和要求，确保安装质量和安全性。在实际操作中，应根据具体情况选择合适的安装方法和材料，并严格遵守安装步骤和注意事项
