通信基站BBU结构

1.gNodeB是面向5G演进的新一代基站，基站作为5G网络的一个重要组成部分，为了实现5G网络的高带宽、低时延、大连接，5G基站硬件的性能也需要不断提升。

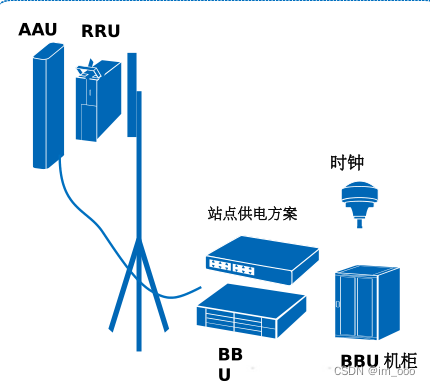

（1）部署场景.



2.基站BBU结构

（1）BBU容量指标指单个BBU最大支持小区数、最大吞吐量、最大RRC连接用户数及最大数据无线承载数.

（2）设备

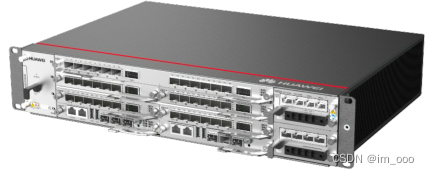

BBU5900 尺寸：86mm × 442mm × 310mm (H × W × D)。 重量：≤ 18 kg。 BBU的左侧挂耳上面贴有BBU条形码ESN，这个是基站盲启开站过程中，BBU的合法身份标识。

BBU3910 尺寸：86mm x 442mm x 310mm（高 x 宽 x 深) 重量：15kg（满配置）

3.BBU逻辑结构

BBU采用模块化设计，由基带子系统、整机子系统、传输子系统、互联子系统、主控子系统、监控子系统和时钟子系统组成。

4.BBU5900槽位配置和单板

BBU5900面板槽位结构与传统的BBU3900/BBU3910不同，中间的0-8槽位，采用先由左到右，再由上到下分布。任意左右相邻两个槽位（如SLOT0和SLOT1、SLOT2和SLOT3、SLOT4和SLOT5）可以合并成一个全宽槽位，用于支持全宽基带板（UBBPfw1）的配置。

5.BBU必配单板

6.BBU5900选配单板

① 通用环境接口单元 ② 通用传输处理单元 ③ 通用星卡时钟单元

7.UMPT单板

UMPT(Universal Main Processing & Transmission unit)为通用主控传输单元

（1）、槽位：必配, 最多 2 块, 配置在6号槽或7号槽，工作模式为主备模式。

（2）、型号：当前设备版本为UMPTe。

（3）、功能 完成基站的配置管理、设备管理、性能监视、信令处理等功能。 为BBU内其他单板提供信令处理和资源管理功能。 提供USB接口、传输接口、维护接口，完成信号传输、软件自动升级、在LMT或U2000上维护BBU的功能

（4）、外观

8.UMPT单板

UMPT(Universal Main Processing & Transmission unit)为通用主控传输单元

(1)、接口

9.UBBP单板

UBBP(Universal BaseBand Processing unit)单板是通用基带处理板。

(1)、槽位：必配, 全宽板最多3块, 全宽板槽位配置顺序为0>2>4。

(2)、型号：当前设备版本为UBBPfw1。

(3)、功能 完成上下行数据基带处理功能。 提供与RRU通信的CPRI接口。 实现跨BBU基带资源共享能力。

(4)、外观

10.UBBP单板

(1)、接口

11.UBBP单板

UBBP(Universal BaseBand Processing unit)单板是通用基带处理板。

(1)、性能

12.FAN单板

FAN是BBU5900的风扇模块

(1)、槽位：必配, 固定配置在16号槽位。

(2)、型号：当前版本使用的风扇型号为FANf，最大散热能力为2100W。

(3)、功能 为BBU内其他单板提供散热功能。 控制风扇转速和监控风扇温度，并向主控板上报风扇状态、风扇温度值 和风扇在位信号。 支持电子标签读写功能。

( 4)、外观

12.UPEU单板

UPEUe(Universal Power and Environment interface Unit type e)是通用电源环境接口单元

(1)、槽位：必配，最多2块，在19号（默认）/18号槽位。

(2)、型号：当前设备版本为UPEUe，一块UPEUe输出功率为1100W，两块UPEUe输出功率为2000W。

(3)、功能 UPEUe用于将-48V 直流输入电源转换为+12V直流电源。 提供2路RS485信号接口和8路开关量信号接口，开关量 输入只支持干接点和OC(Open Collector)输入。

(4)、外观：UPEUe采用的是双路供电，没有电源开关

13.USCU

(1).USCU(Universal Satellite card and Clock Unit)为通用星卡时钟单元 ，单板型号为USCUb11、USCUb14 。 USCUb11、USCUb14面板外观一样，面板外观图如下：

14.UEIU单板

UEIUb(Universal Environment Interface Unit type b)是环境监控单元 ，单板型号为UEIUb， 面板外观图如下：
