需求:在一个时间段内进行多个项目节点周期的对比,要求图表联动。
表
首行为固定的计划节点,首列为多个项目,次列为项目开始时间,表中数据为各个节点的完成日期。
图
横轴为日期;竖轴为时间;横向柱状堆积图;堆积图的每个颜色段表达每个节点周期,体现与总周期(柱总长度)的占比。

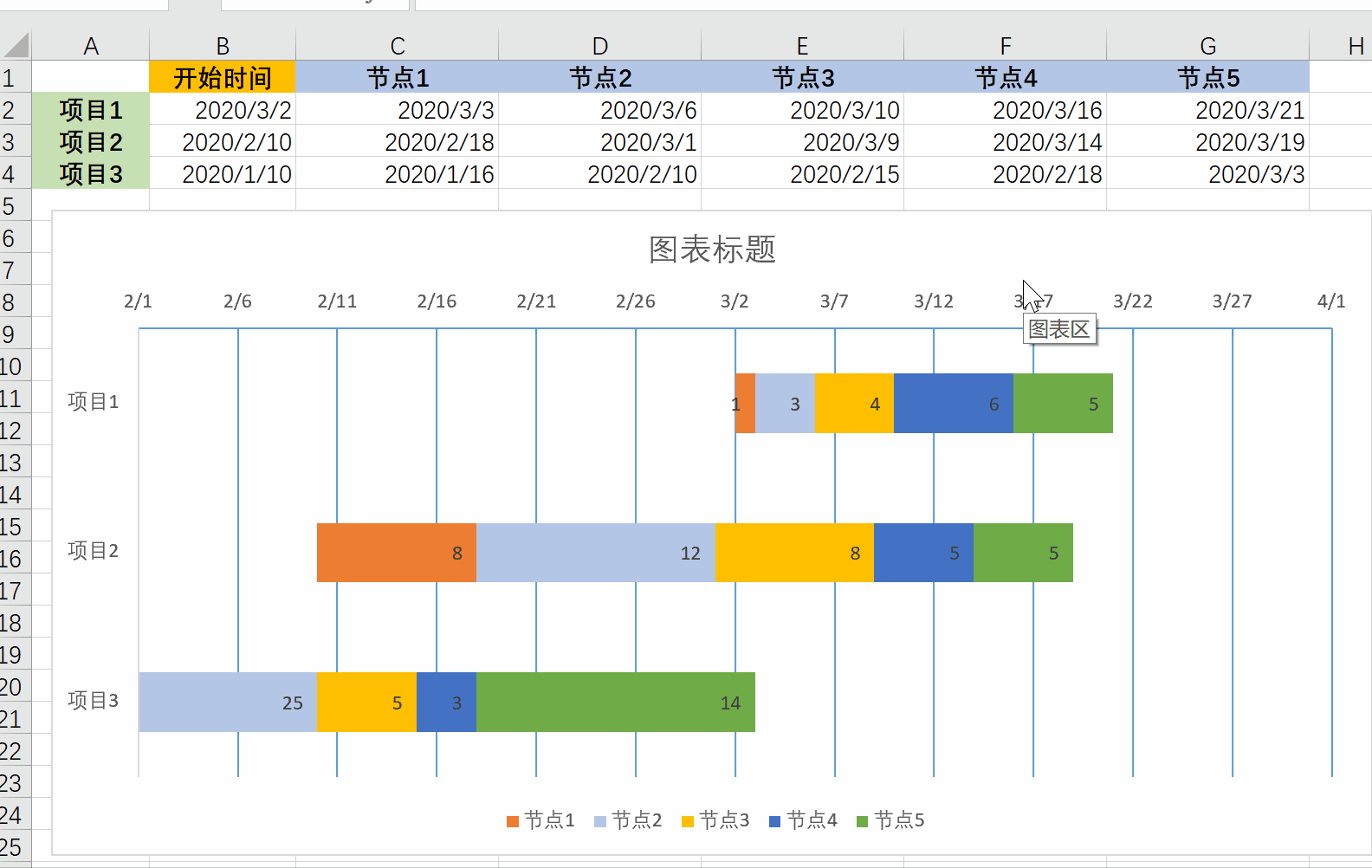

演示
核心思路
堆积柱状图可以将多个数据堆积到一条柱中。
先利用辅助表计算节点周期,与开始时间组合堆积到图中,然后将开始日期的色段设置为透明,即可只在图中表达节点周期,获得该图。
制作步骤

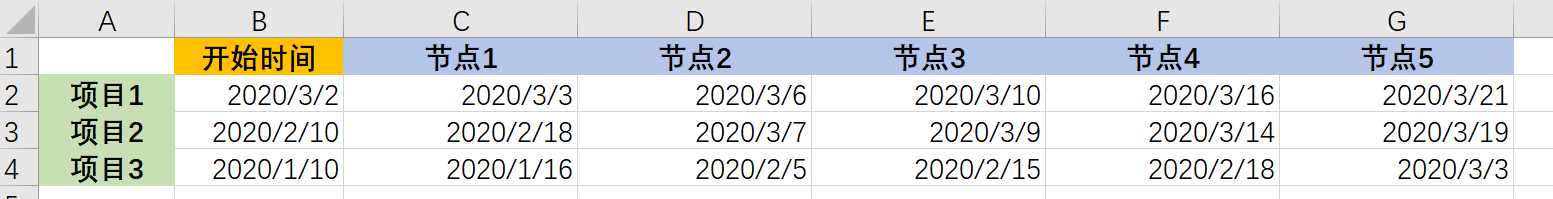

1. 原表格式

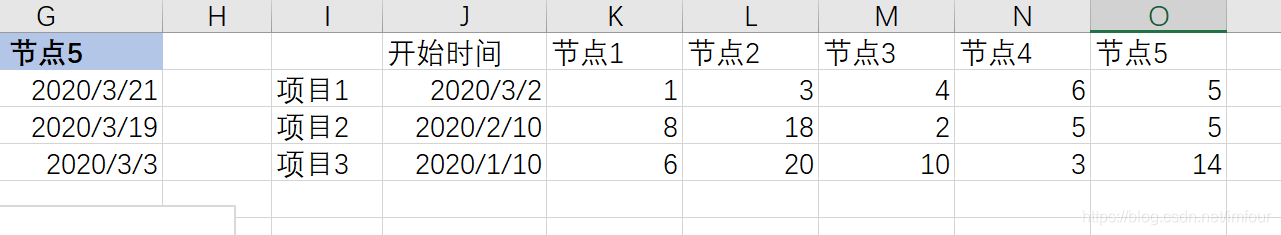

2. 辅助表制作
通过公式关联开始时间(例:[J2=B2])及获得节点周期(例:[K2=C2-B2])

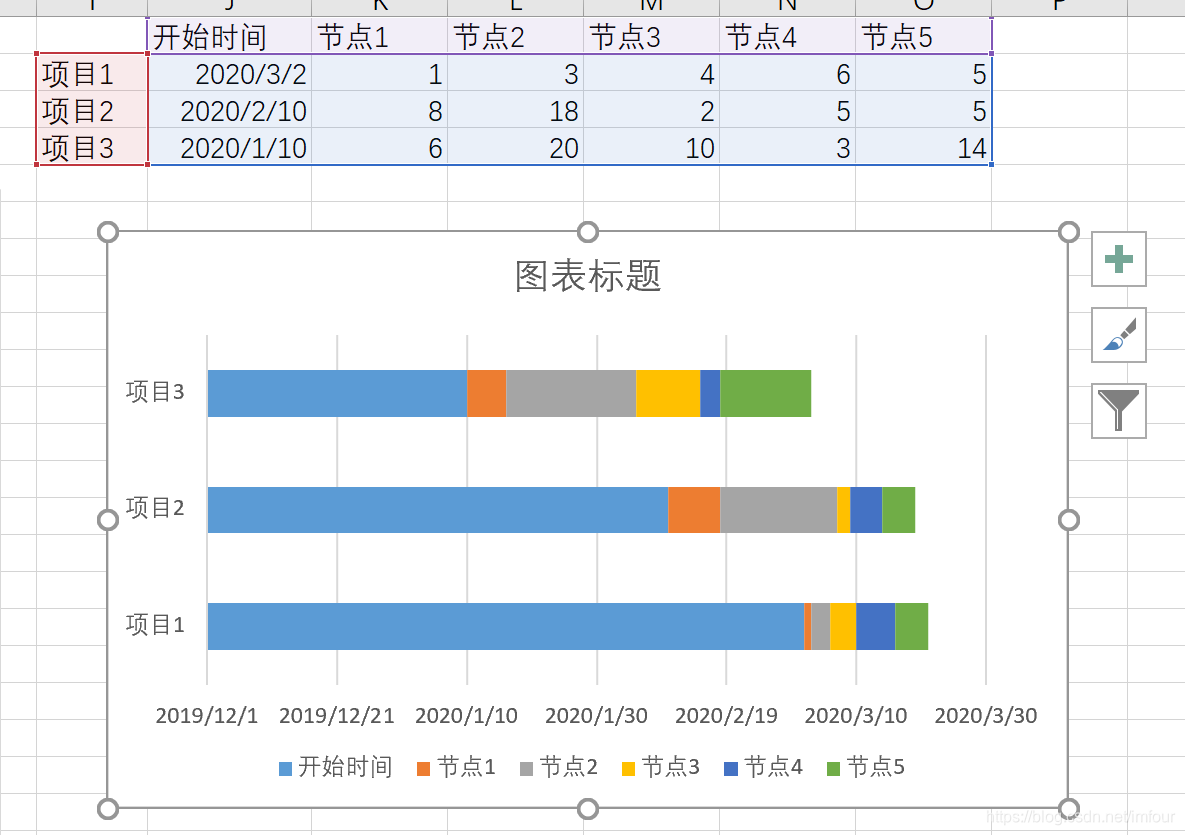

3. 使用辅助表生成堆积图
默认生成的堆积图横轴为项目,竖轴为节点,需要切换一下横竖轴

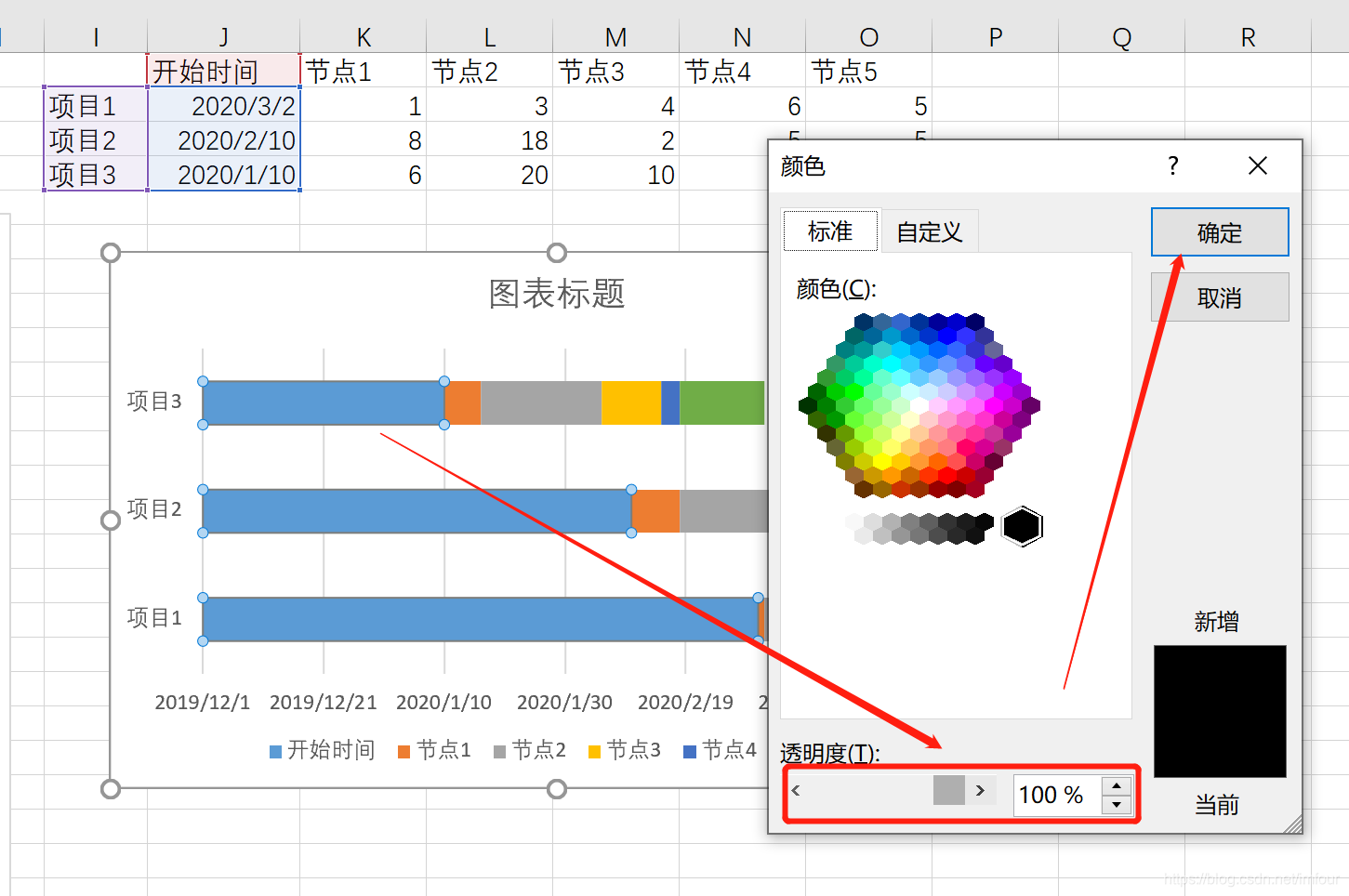

4. 开始时间设置为透明

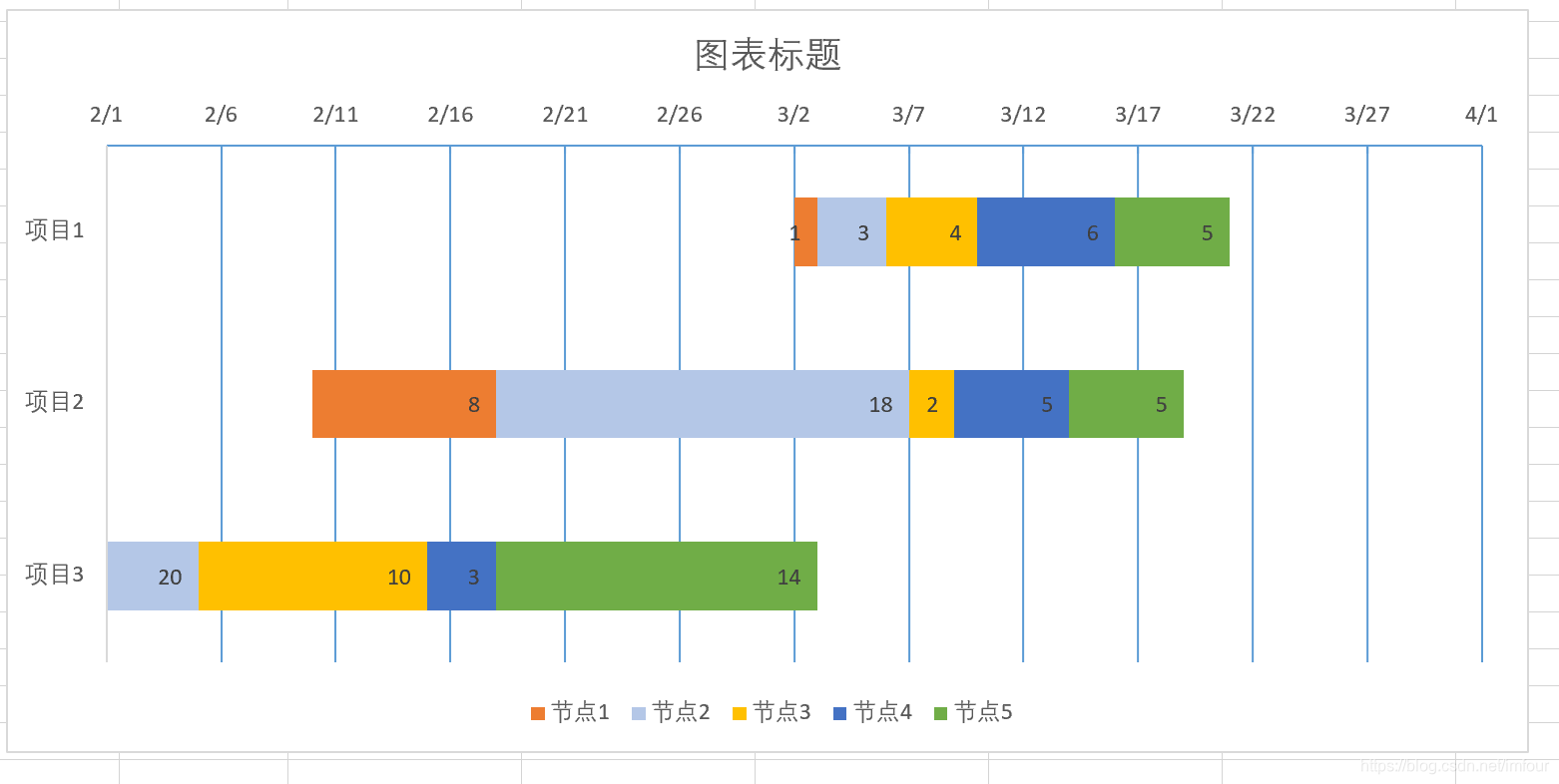

5. 增删元素,微调样式
