0、介绍
最近又和模拟器杠上了,分别安装了华三的HCL,华为的eNSP,EVE-NG和GNS3,装了这么多怎么能少得了CISCO的。eNSP虽然最流行,不过某些实验功能实现不了,EVE-NG虽然功能强大但是实在太占用空间。我也好久没有用思科的模拟器了,我当时学习和考证还用的Boson NetSim,当时还需要PJ。虽然现在搞信创,但是作为网络设备方面得鼻祖也是我网络认证的入门怎么也得再捡起来看看。今天安装的是Cisco Packet Tracer。
1. 软件定位
Cisco Packet Tracer 是 思科官方推出的网络模拟器,主要用于:
-
网络初学者的学习工具(CCNA、CCNP 备考)
-
网络拓扑设计与测试(无需真实设备即可实验)
-
协议分析与故障排查训练
2. 核心功能
功能 | 说明 |
---|---|
设备仿真 | 支持路由器(如 2901)、交换机(如 2960)、PC、服务器、IoT 设备等 |
协议支持 | TCP/IP、DHCP、DNS、OSPF、EIGRP、STP、VLAN、NAT、ACL 等 |
无线网络仿真 | 可模拟 Wi-Fi、蓝牙、Zigbee 等无线技术 |
数据包追踪 | 可视化数据包流动(ICMP、ARP、HTTP 等) |
物理与逻辑视图 | 支持机架布局(如真实机房)和逻辑拓扑设计 |
多用户协作 | 允许多人在同一网络环境中实验(需注册 Cisco NetAcad 账号) |
3. 适用人群
-
学生:学习网络基础(如子网划分、VLAN 配置)
-
备考 CCNA/CCNP 的考生:练习 IOS 命令(如
show ip route
、vlan database
) -
教师:用于网络课程教学演示
-
网络工程师:快速验证拓扑设计
4. 下载与授权
-
官方下载:Cisco NetAcad 官网(需注册账号)
-
免费:仅限 Cisco Networking Academy 学员
-
试用版:功能受限,适合非学员体验
-
-
系统需求:
-
Windows 10/11 (64-bit) | macOS 10.15+ | Linux (Ubuntu 20.04+)
-
最低 4GB RAM(建议 8GB+ 运行复杂拓扑)
-
5. 对比其他网络模拟工具
工具 | 特点 | 适用场景 |
---|---|---|
Packet Tracer | 易上手,适合初学者,但功能较基础 | CCNA 学习、小型网络仿真 |
GNS3 | 支持真实 IOS 镜像,功能强大但配置复杂 | 高级实验(如 CCNP、SDN 研究) |
EVE-NG | 企业级虚拟化平台,支持多厂商设备 | 复杂网络架构测试 |
以上是软件介绍,来自DP。
1、下载
由于下载还需要官方注册账号,我费了一点功夫下载后发现网上有现成的资源。在此分享给大家以供食用。:)
我用夸克网盘分享了「CiscoPacketTracer822」,点击链接即可保存。打开「夸克APP」,无需下载在线播放视频,畅享原画5倍速,支持电视投屏。
链接:https://pan.quark.cn/s/87113dcc1c87
提取码:CAjt
2、安装
安装过程略过,一路下一步即可。
3、汉化
我提供的网盘有汉化包。可以通过以下步骤进行汉化。

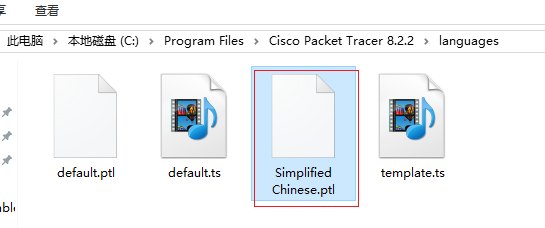

将Simplified Chinese.ptl这个文件复制到C:\Program Files\Cisco Packet Tracer 8.2.2\languages

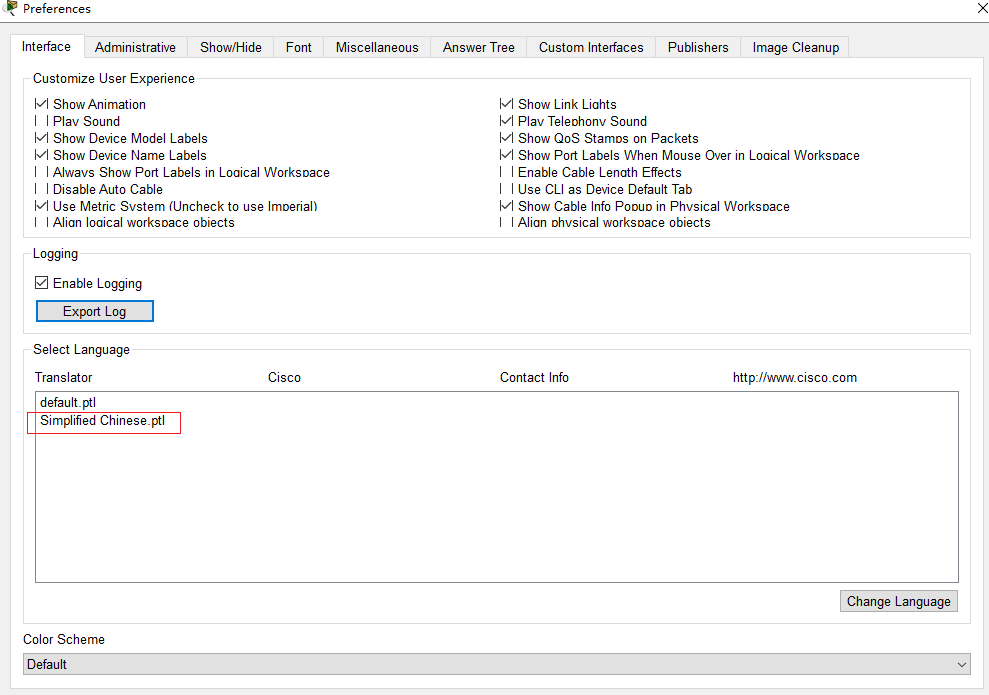

打开软件,点击Options =》 Preferences,选中中文字体文件
4、小坑
4.1 禁用启动登录

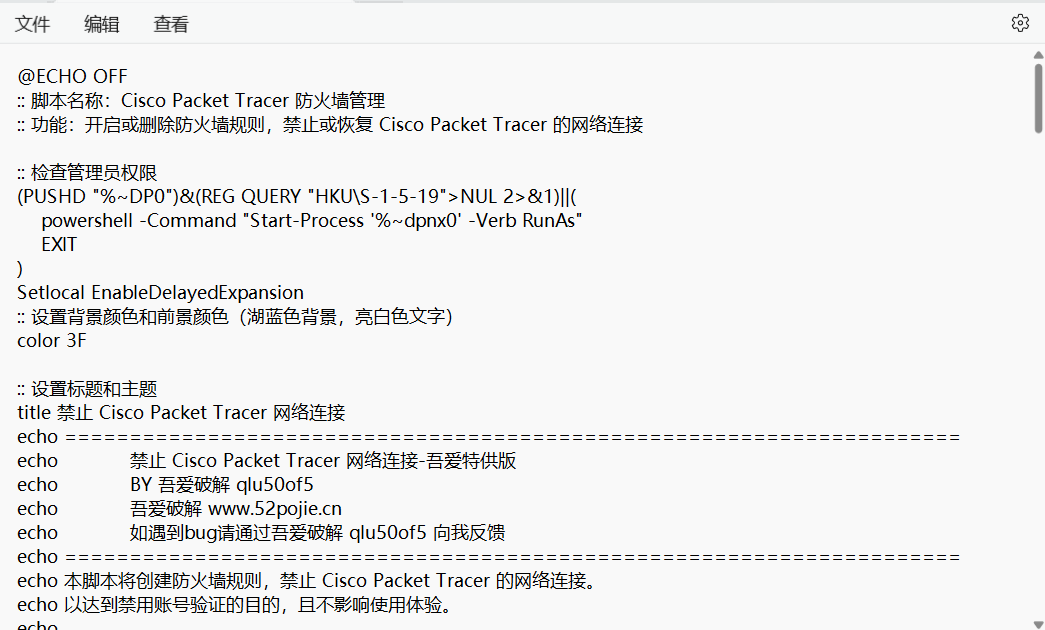

安装完成后每次启动会提示联网登录账户,给使用带来不便,这里有个bat脚本可以禁用登录,该脚本可以启用/禁用防火墙的规则来限制Cisco Packet Tracer出站流量从而避免登录账户。
脚本应该来自52pj的qlu50of5 ,感谢制作。

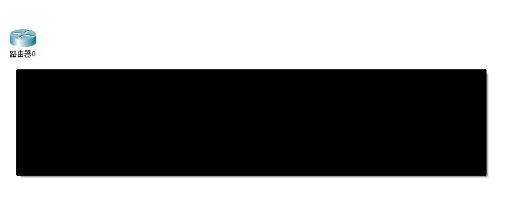

4.2 设备启动CLI黑框
我在汉化后发现字体有点小,所以改变了字体大小和cli的配色方案,所以出现了cli命令窗口黑框的情况。起初我以为设备没有启动,但是后来发现背景和字体都是黑色的,也从网上查找解决办法,有的说兼容性启动,有的说默认字体设置,等等都磕磕绊绊。

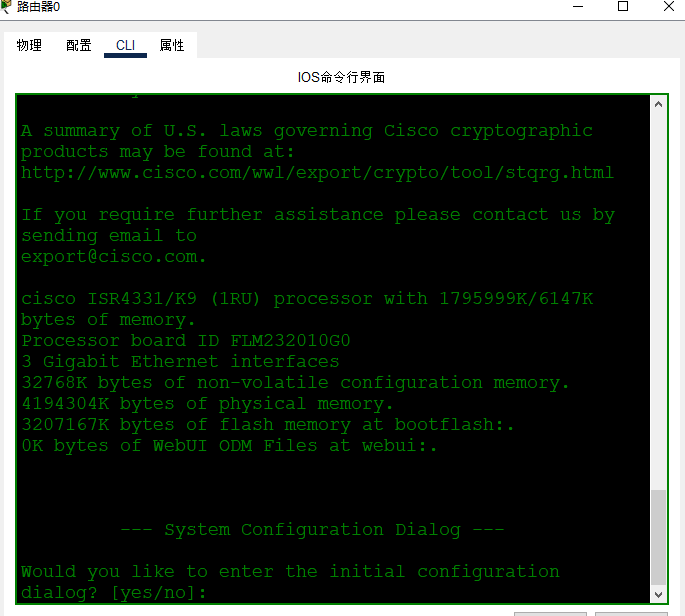

通过尝试以后改回英文就可以调整字体和配色,难道说汉化和个性化字体不兼容。然后又在网上查找,终于找到解决办法。解决办法就是英文界面下调整好字体大小和配色方案,确定后不要关闭应用,直接切换中文,然后确定重新启动应用。完美解决。
不过纯英文界面也可以使用,毕竟都是常见的几个单词。
4.3 启动设备
也是没用过Cisco Packet Tracer,设备拖入后找不到启动按钮,正好设置字体时cli黑屏,一直找不到怎么启动设备。后来终于找到原因,不像HCL和eNSP有启动设备按钮, Packet Tracer里直接拖入设备默认启动,不需要点击开启电源。想要关闭电源也有按钮。

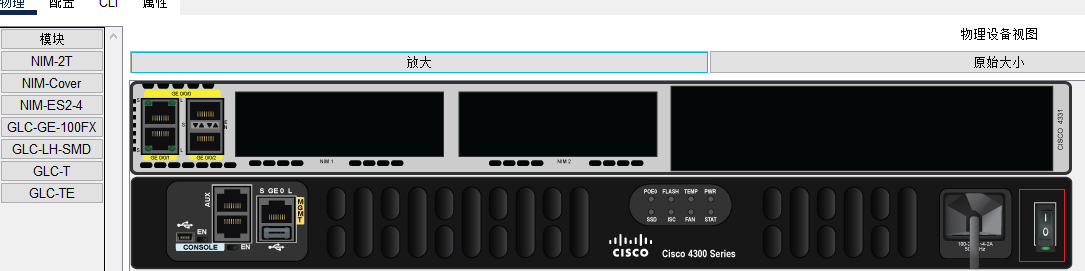

在设备界面的电源模块傍边有电源按钮。 :)
