L-edit 个人常用功能总结

简介：

Tanner是Mentor Graphics公司面向数模混合电路、模拟电路和MEMS设计等研发的集成电路设计工具。L-edit 是其中用作版图设计的软件。由于该软件用的人并不多，所以很难像写python一样轻松的找到自己要的东西（有好的资源欢迎评论补充）。由于个人不会经常流片所以该软件下次用可能又要隔大半年，很容易忘记使用方法。所以在这里总结下比较实用的一些功能，以及有用的信息。浅度使用的可以直接上手。

---

使用逻辑：

• L-edit 是通过不同的layer来定义不同的每一次光刻之后所要成型的图形。
• 在L-edit里面是不会有每一层图形的高度，这个高度是后续加工或者是加工的公司给出的白皮书进行定义的。
• 在设计时我们有许多重复的单元(Cell)。 个人体验上感觉比较方便的方式就是先画基础Cell，然后组装成较复杂的Cell，再用组装出来的Cell去组装更复杂的，一直到把整个wafer上需要的都画完。
• 该软件的设计也比较直接，再菜单栏中与Cell的操作相关的就在（Cell）中，与画结构相关的就在（Draw），展示界面相关的在（View），与文件相关的包括导入导出（File），基础设定例如grid或者Layer这些在(Setup)。Tools个人好像没有用到，欢迎补充
• 由于L-edit所画的结构要做成设计是需要将这些图形分层的做出该层的掩膜(Mask)。所以如果是自己流片的时候是需要分不同的Layer导出的。使用export功能。我们会在下文中介绍。
• 一定要分每一个layer检查！一定要分每一个layer检查！一定要分每一个layer检查！！！重要的事情说三遍

  ---



常用功能（只是轻度使用）：

备注：

 这一部分我会以我个人画一个设计的流程进行介绍。

初始设置：

• 个人会设置的一般只有两个部分，一个是在画的时候的网格尺寸，以及使用到的Layer的设置
• 网格设置：Setup-->Design-->Grid
• Layer 设置：Setup-->Layers... 此处可以更改Layer的名字、位置以及其它的一些相关设置

Layers相关：

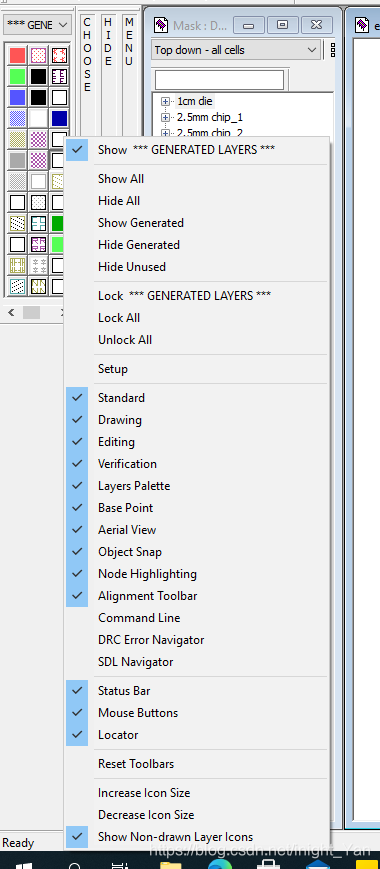

• 右击Layer的工具栏可以对相应的层进行操作，包括只显示使用的Layers等等。用来做检查，或者无法选中相应的Layer可以使用
•

Cell绘制相关：

• 基本上复制剪切等的操作都与windows相同
• 一般流程： 选中要画的多边形，然后再Cell中拖拉，确定大致的位置，然后对该图形进行编辑（Edit-->Edit Object(s)），在命令框中输入其大小与位置的数值以及所属的Layer。
• 当多个图形想要一起平移可以全部选中然后使用Move By (Draw-->Move By）输入需要一起移动的距离即可
• 多个图形要形成一个cell直接全选然后再选择group (Draw-->Group)。
• 在一个cell中引入一个基础的cell当直接修改这个基础的Cell，其它含有该Cell 的Cell 也会相应的改变

文件导出与导入：

• 通过File-->Export/Import 可以实现文件的导出与导入
• 一般流片时候给工程师的是一个Layer的.gds 文件。tdb文件可能会出错
• 导出做掩模版时需要注意将不需要的Layer hide 起来。只导出需要的Cell中单一的层
• 导入文件时导入的Layer和设计者的Layer可能不是对应的（可能可以设置固定的Layer的导出方法）

快捷键：

• -c- 复制Cell
• -i- 插入Cell或者称为instance
• -o- 打开Cell
• Ctr+滚轮 放大/缩小
• Ctr+E 编辑图形 （Edit Object(s)）
• ！！快捷键一般都会显示在选项的旁边。例如：通过Edit-->Edit Object (s) 在 Edit Object (s) 选项右侧就是它的快捷键位
